Kalteinbetten Verbrauchsmaterialien für perfekte metallographische Probenvorbereitung

Der Begriff Kalteinbettung fasst alle Einbettmethoden zusammen, welche ohne die Anwendung einer Warmeinbettpresse auskommen. Für das Herstellen eines optimal kalt eingebetteten Schliffpräparats sind folgende Punkte zu beachten:

• Die Probe darf durch das für die Kalteinbettung gewählte Harz nicht beeinträchtigt oder angegriffen werden.
• Die Probe muss der Aushärtetemperatur des Einbettmediums standhalten.
• Um Spaltbildung möglichst zu verhindern, muss die Probenoberfläche vor der Einbettung Staub-und Fettfrei sein, damit die Probe gut mit dem Einbettmedium benetzt werden kann.

QPREP-Kalteinbettmittel sind auf Methylmethacrylat oder MMA-freier und auf Epoxidbasis erhältlich. Kalteinbettmittel auf Acrylat- oder MMA-freier Basis zeichnen sich durch gute Abtragsraten, kurze Aushärtungszeiten sowie eine gute chemische Beständigkeit aus. Epoxidharze werden für die Einbettung von porösen und temperaturempfindliche Materialien verwendet. Des Weiteren kommen sie zur Anwendung, wenn eine möglichst geringe Spaltbildung beabsichtigt ist.

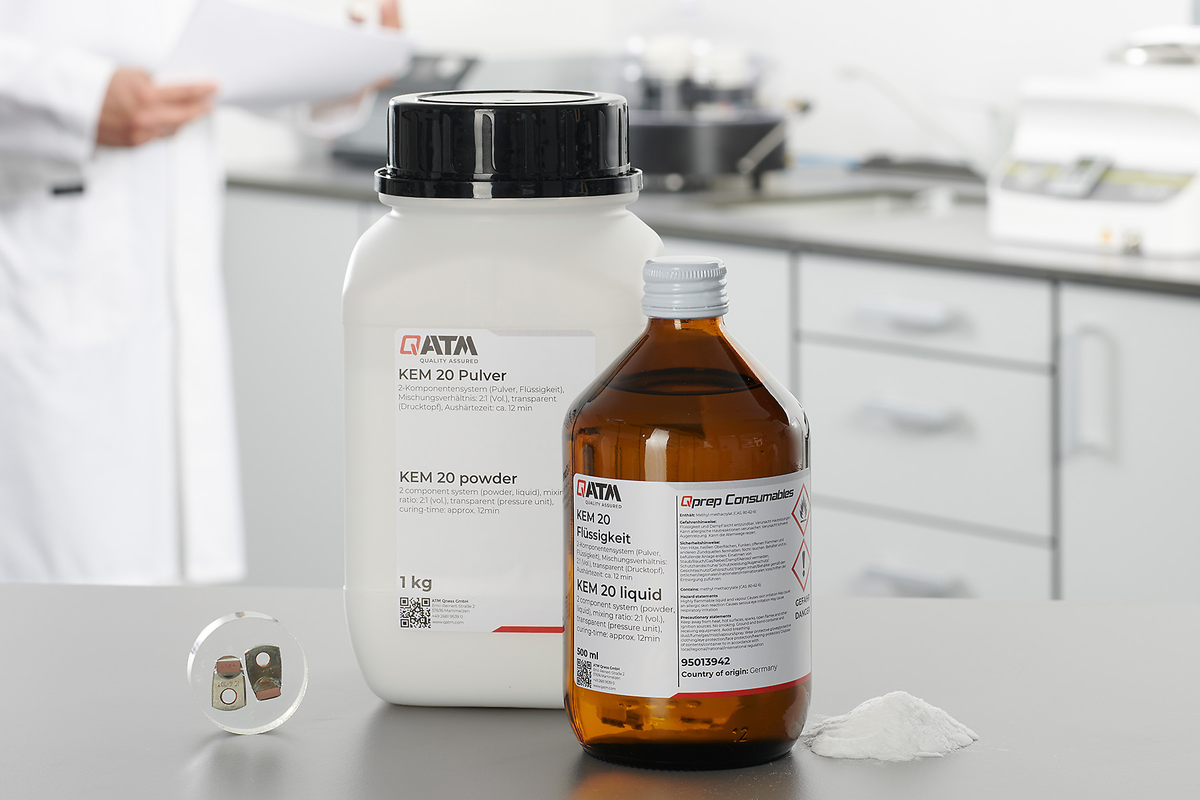

KEM 20

QPREP KEM 20 ist ein universell einsetzbares Zweikomponenten-Kalteinbettmittel auf Basis einer Methylmethacrylat-Harz-Verbindung. Bei Aushärtung unter Überdruck lassen sich transparente Einbettungen realisieren.

Produktvorteile

• Transparente Einbettungen mittels Druckgerät möglich
• Gute chemische Beständigkeit
• Gute mechanische Bearbeitbarkeit
• Einfache Dosierung mit beiliegendem Messlöffel

• Aushärtetemperatur: ca. 100-120 °C
• Aushärtezeit: ca. 15 min
• Härte (Shore D): 84
• Abtragsrate: Mittel

Empfohlene Anwendungen

• Zielpräparationen
• Einbettung weicher bis mittelharter Materialien

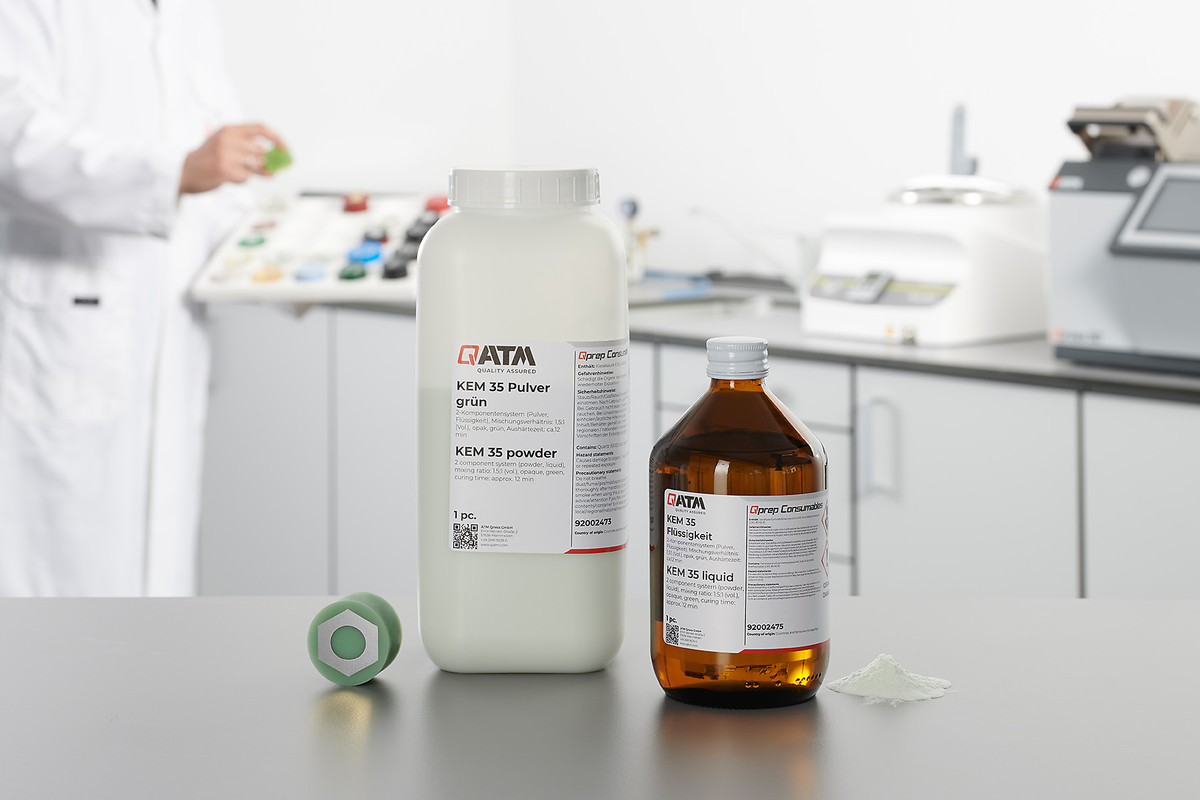

KEM 35

QPREP KEM 35 ist ein universell einsetzbares Zweikomponenten-Kalteinbettmittel auf Basis einer Methylmethacrylat-Harz-Verbindung. Es eignet sich aufgrund seiner sehr geringen Schrumpfung und Härte besonders gut für Randschichtuntersuchungen an Materialien mit höherer Härte.
Produktvorteile

• Sehr geringe Schrumpfung
• Hohe Randschärfe
• Sehr gute mechanische Bearbeitbarkeit
• Einfache Dosierung mit beiliegendem Messlöffel

• Aushärtetemperatur: ca. 85-110 °C
• Aushärtezeit: ca. 12 min
• Härte (Shore D): 87
• Abtragsrate: Sehr gering

Empfohlene Anwendungen

• Randschichtuntersuchung
• Einbettung von Materialien mit höherer Härte
• Aushärtung unter Überdruck mittels Druckgerät möglich, um Porosität zu minimieren und Randschärfe zu erhöhen.

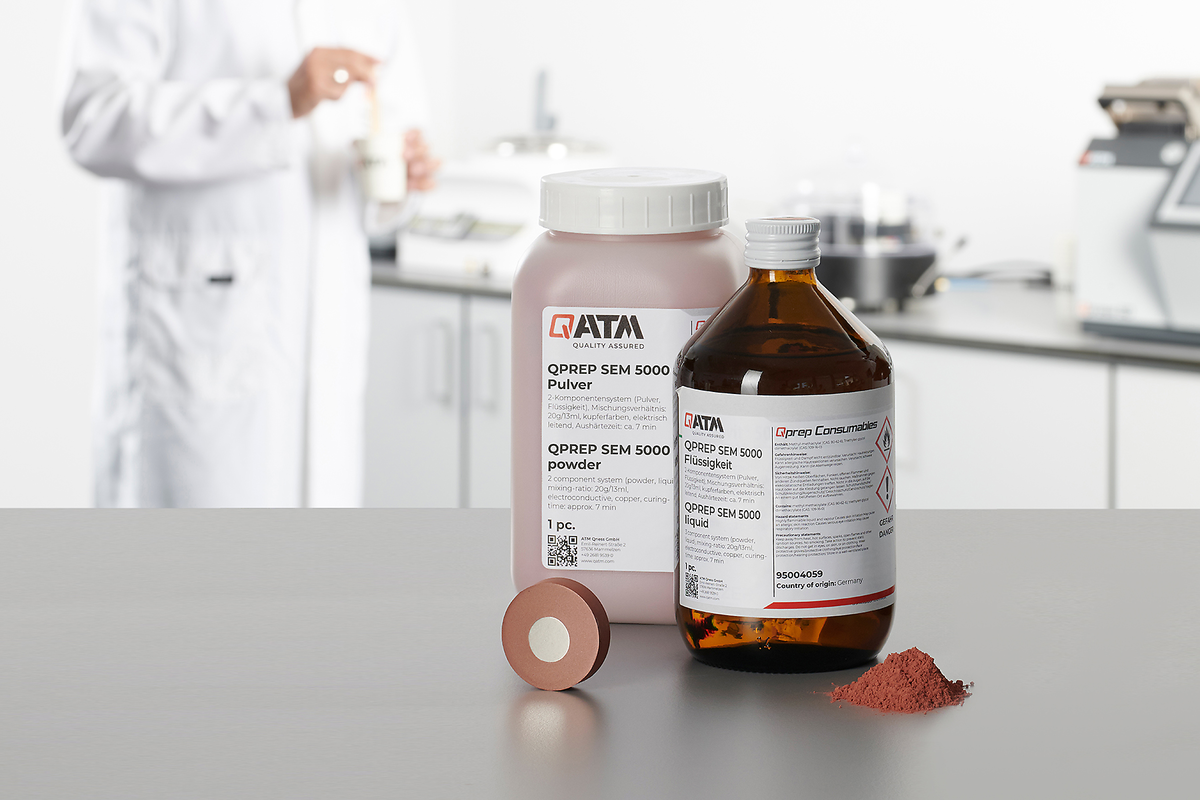

QPREP SEM 5000

QPREP SEM 5000 ist ein elektrisch leitfähiges Kalteinbettmittel auf Basis einer modifizierten Methylmethacrylat-Verbindung. Es ist für REM-Untersuchungen und elektrolytisches Polieren geeignet.

Produktvorteile

• Elektrisch leitfähig
• Füllstoffanteil Kupferpartikel

• Aushärtetemperatur: 85 - 110 °C
• Aushärtezeit: 10 min
• Härte (Shore D): 91
• Abtragsrate: Sehr gering

Empfohlene Anwendungen

• Rasterelektronenmikroskopie
• Elektrolytisches Polieren

QPOX 92

QPREP QPOX 92 ist ein hoch transparentes Zweikomponenten-Kalteinbettmittel auf Epoxidharz. Es eignet sich sehr gut für Proben mit filigranen und komplexen Geometrien. Darüber hinaus ist QPOX 92 besonders für das Einbetten von Materialien mit temperaturempfindlichen Oberflächen und für Zielpräparationen zu empfehlen.

Produktvorteile

• Sehr gute Transparenz
• Sehr geringe Spaltbildung
• Geringe Viskosität
• Für Vakuum-Infiltration geeignet

• Aushärtetemperatur: RT bis ca.  35 °C
• Aushärtezeit: 12 - 13 Stunden (50% schneller als QPOX 90)
• Härte (Shore D): 81
• Abtragsrate: Mittel

Empfohlene Anwendungen

• Routineeinbettungen
• Einsetzbar für eine Vielzahl von Materialien
• Zielpräparationen von Fehlern in Beschichtungsoberflächen
• Vakuum-Infiltration von porösen Materialoberflächen
• Vorvergießen von bestückten Leiterplatten zur Fixierung der elektronischen Bauteilkomponenten vor dem Segmentieren
• Einbettung von Materialien niedriger Härte

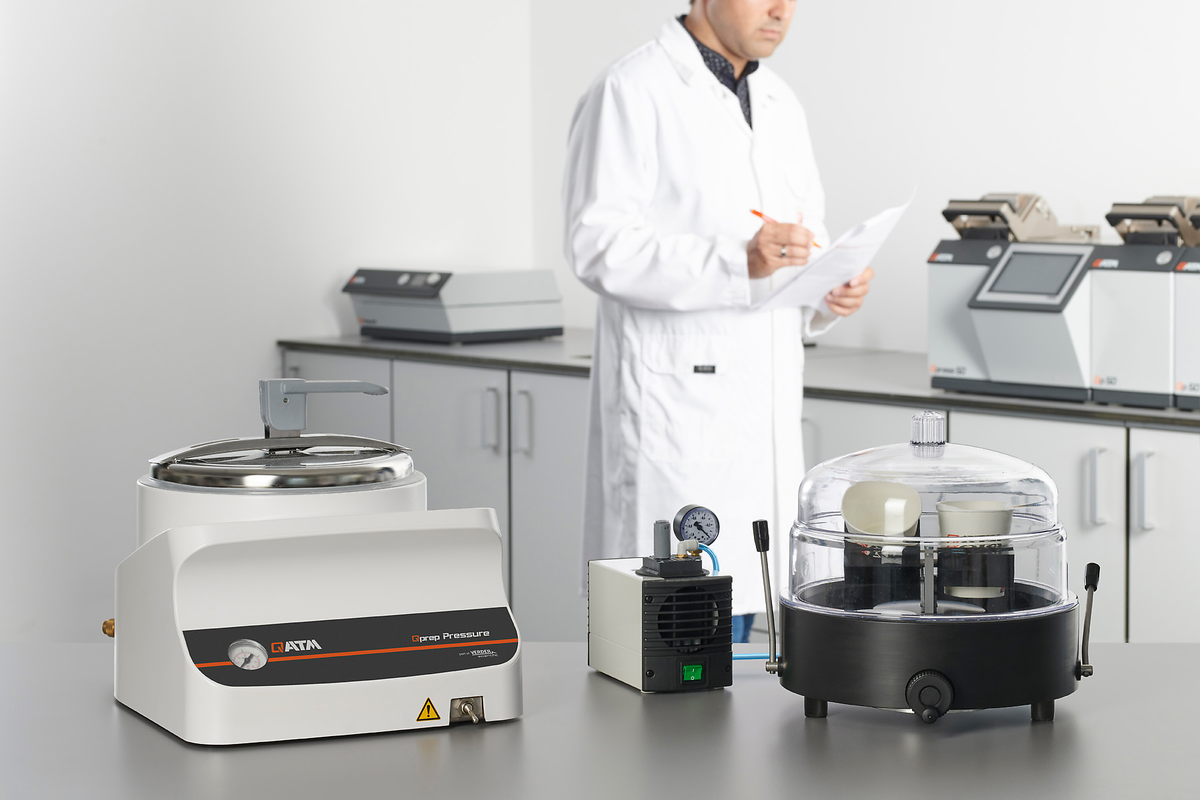

Vakuum- und Druckgerät

Bei der Kalteinbettung von porösen Proben ist es zielführend, diese unter Vakuum, mit einem Einbettmittel niedriger Viskosität (Epoxidharze) zu infiltrieren. Das QPREP Infiltrationsgerät bietet hier eine Lösung für das Einbetten unter Vakuum.

Für eine transparente Kalteinbettung mittels Methylmethacrylaten müssen diese in einem Druckgerät unter Überdruck (2 – 2,5 bar) ausgehärtet werden. Hierbei wird der Siedepunkt des Einbettmittels erhöht und die Gasblasenbildung bei der Polymerisation unterdrückt. Das Druckgerät QPREP Pressure ist dafür bestens geeignet.

Produktvorteile

• Vakuum-Infiltration von porösen Materialoberflächen
• Verstärkung von empfindlichen Materialien
• Glasklare Einbettung mit Methylmethacrylaten möglich

Empfohlene Anwendungen

• Infiltrationsgerät für Einbettungen poröser Proben mit Epoxidharz (Qpox 90 / 92 / 94)
• Druckgerät für transparente Einbettungen mit Methylmethacrylaten (KEM 15, 20, 30, 35, 60 und QPREP SEM 5000)

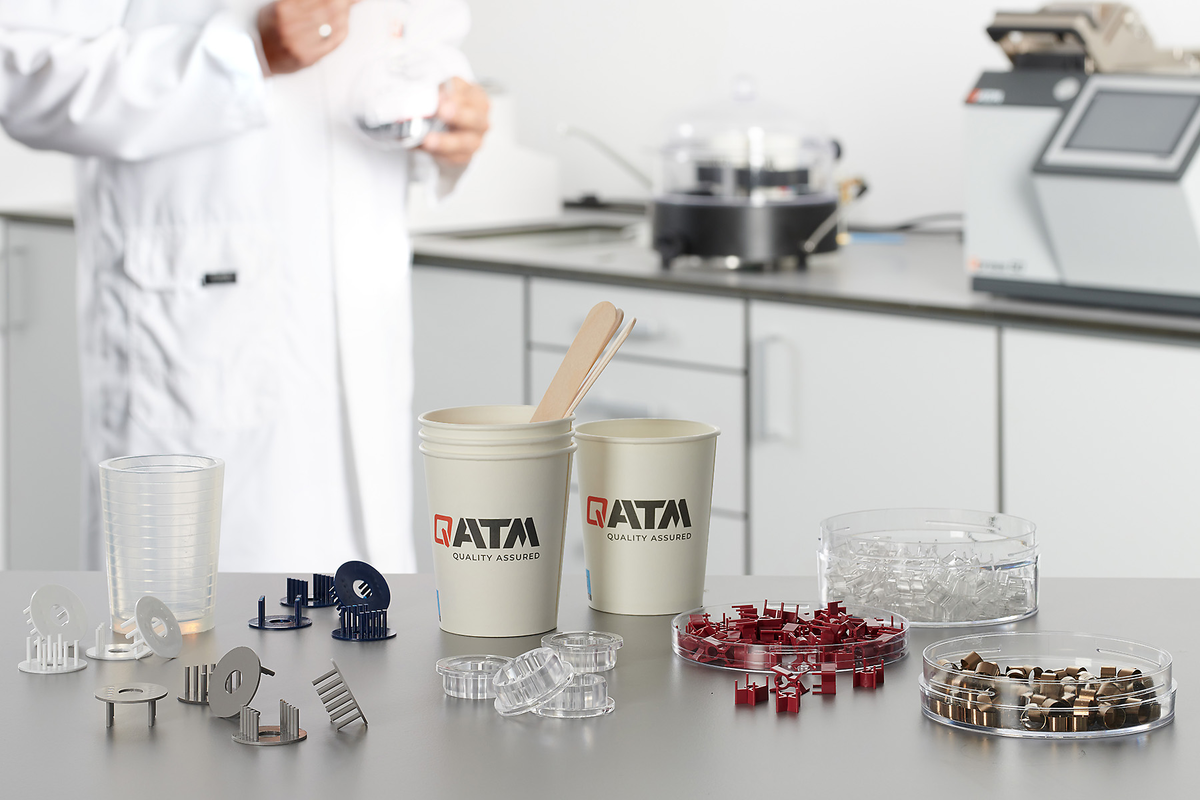

Zubehör & Hilfsmittel zum Kalt- und UV-Einbetten

Das Mischen der verschiedenen Harzkomponenten sowie die genaue Positionierung der Proben beeinflussen die Qualität der Einbettung. Daher unterstützt QPREP mit einer breiten Palette an Werkzeugen und Zubehör für die Kalteinbettung. Mischen der Harzkomponenten, Fixieren und korrektes Positionieren der Proben in den Kalteinbettformen lassen sich so zuverlässig und sicher realisieren.
Zubehör

• Anmischbecher und -spatel
• Einbetthilfen
• Dosierlöffel
• Stahl- und Kunststoffclips

Wissensdatenbank

Wenn Sie mehr über die verschiedenen Verfahren erfahren möchten, besuchen Sie bitte unsere umfangreiche Wissensdatenbank.

Unser Knowledgebase-Artikel über das Einbetten umfasst:

• Vorteile der materialographischen Einbettung
• Der Unterschied zwischen Kalt- und Warmeinbettung
• Wie man Spaltbildung zwischen Einbettmittel und Probe vermeidet
