Vibrationspolieren neu definiert

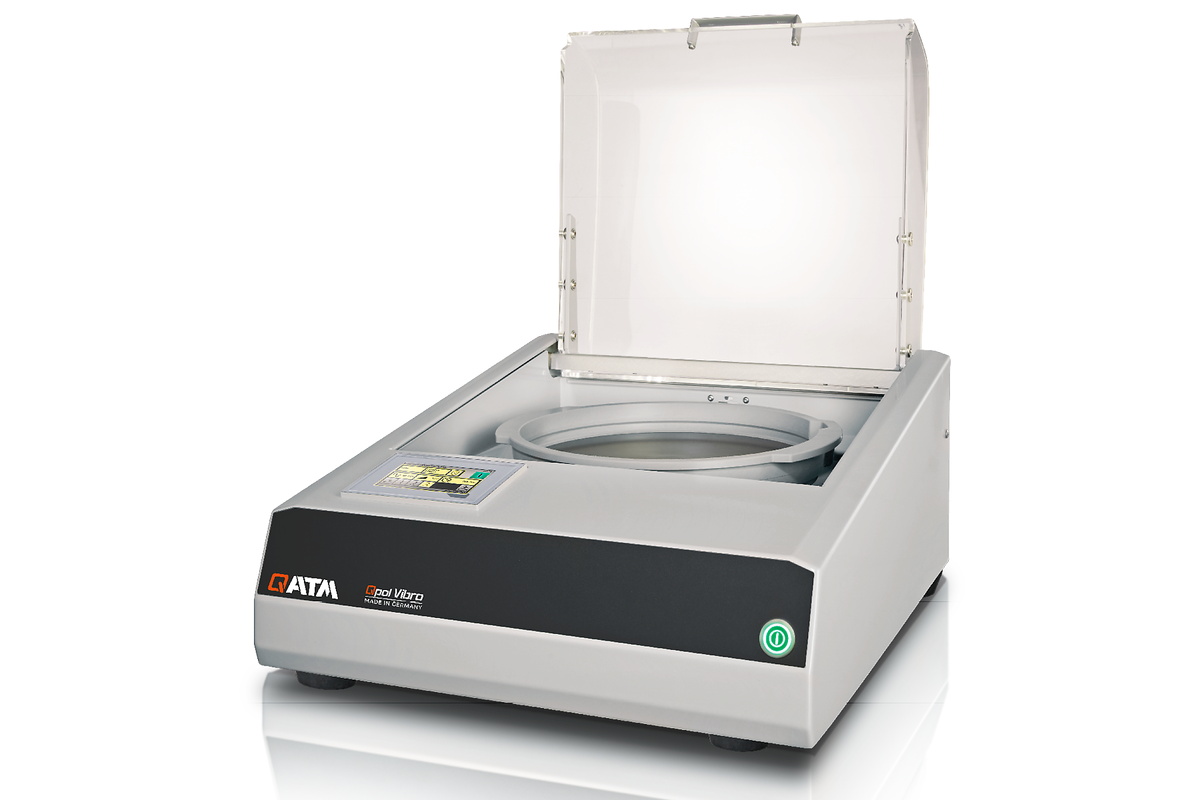

Das Vibrationspoliergerät Qpol Vibro wurde für die verformungsfreie Endpolitur von materialographischen Proben entwickelt. Die Präparationsmethode eignet sich bestens für Untersuchungen wie die EBSD Analyse (Electron Backscatter Diffraction), Nanoidentierungen mittels AFM (Rasterkraftmikroskop) oder Mikrohärteprüfungen.

Mit einem Ø von 308 mm bietet die große Polierwanne ausreichend Platz für sehr große Proben, ganze Probenhalter sowie für das gleichzeitige Polieren von bis zu 21 Proben. Die Polierwanne wird von starken Magneten gehalten und lässt sich einfach auf Knopfdruck entfernen und auswechseln.

Der Klemmring schützt den Rand des Poliertuchs und sorgt damit für eine lange Lebensdauer. Zusätzlich sorgt der Ring für die Begrenzung des Polierbereiches und ermöglicht eine gleichmäßige Bewegung der Probenhalter. Die Polierwanne wurde für den Einsatz von Poliertüchern mit Magnetsystemen konzipiert, so dass sich das Tuch schnell und einfach entfernen lässt.

Produktvorteile

  • Einfacher und schneller Wechsel der Polierwanne dank Magnetbefestigungssystem
  • Automatisch geregelte Vibrationsfrequenz von 60 - 120 Hz
  • Surface-Guard: reduziert die Kristallisation der Suspension und die Korrosion der Schliffoberfläche

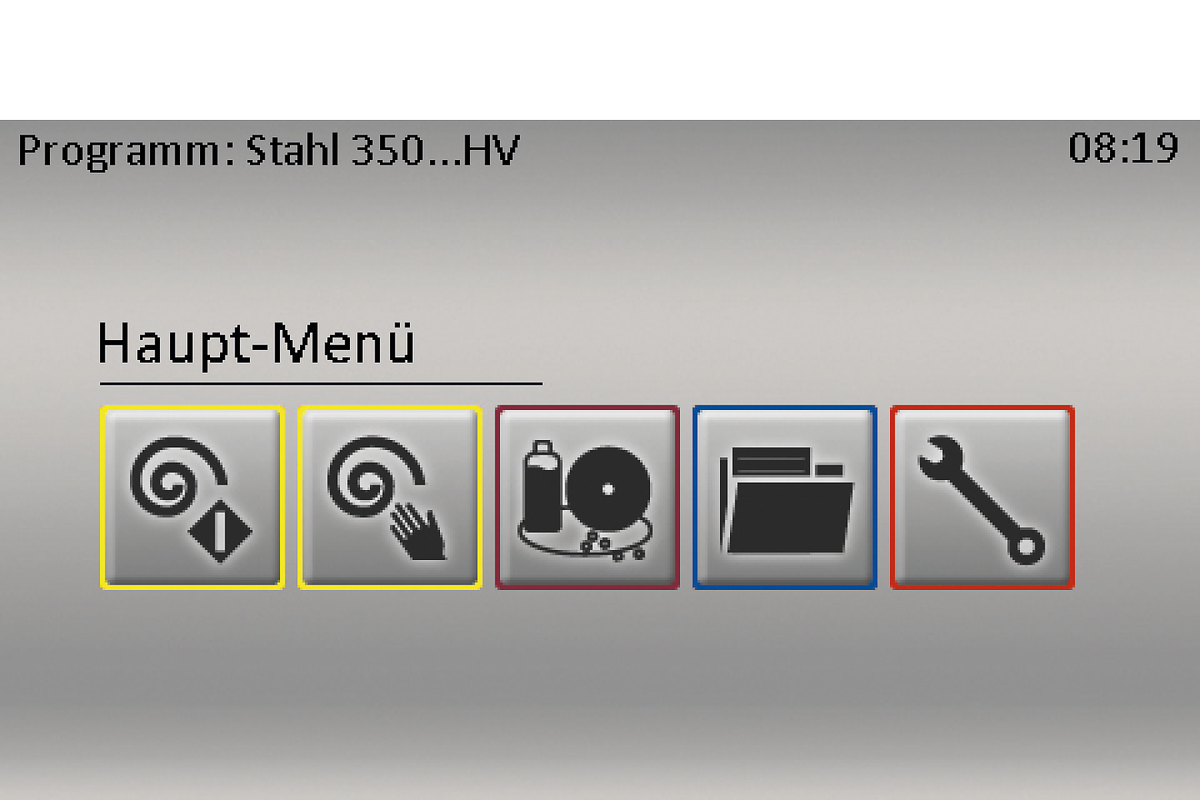

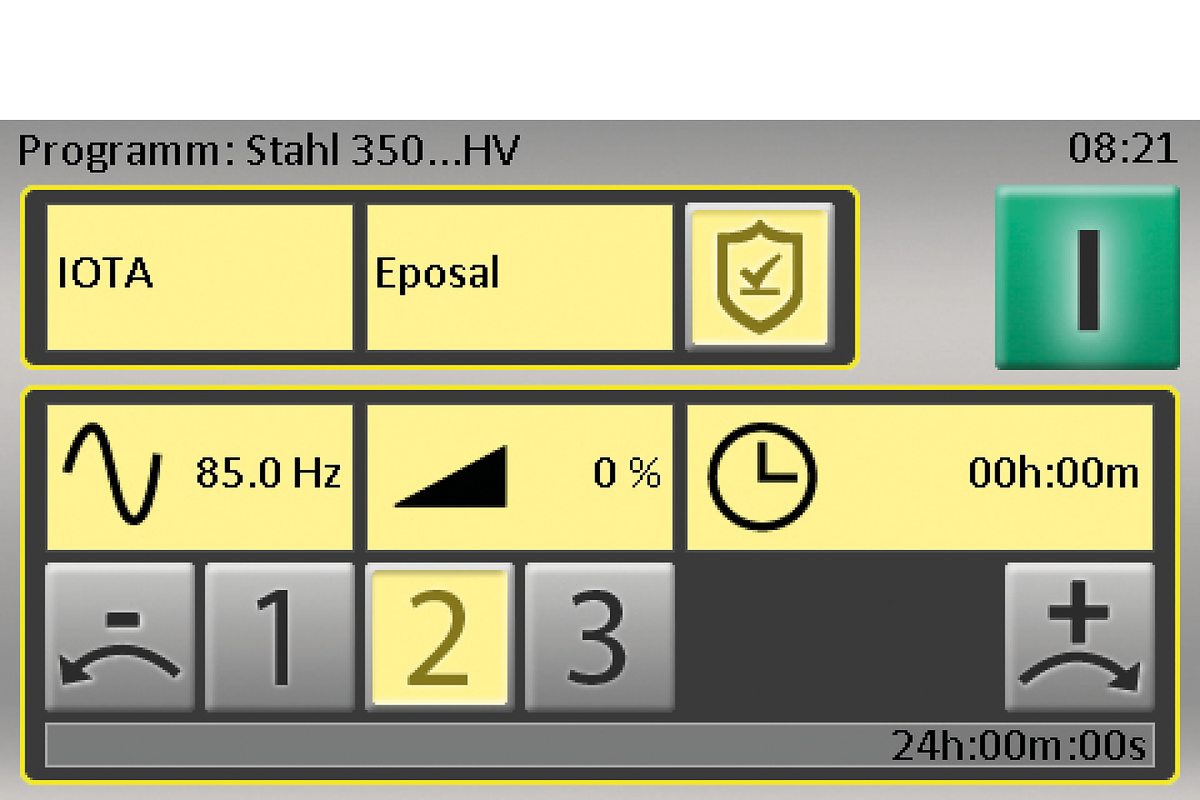

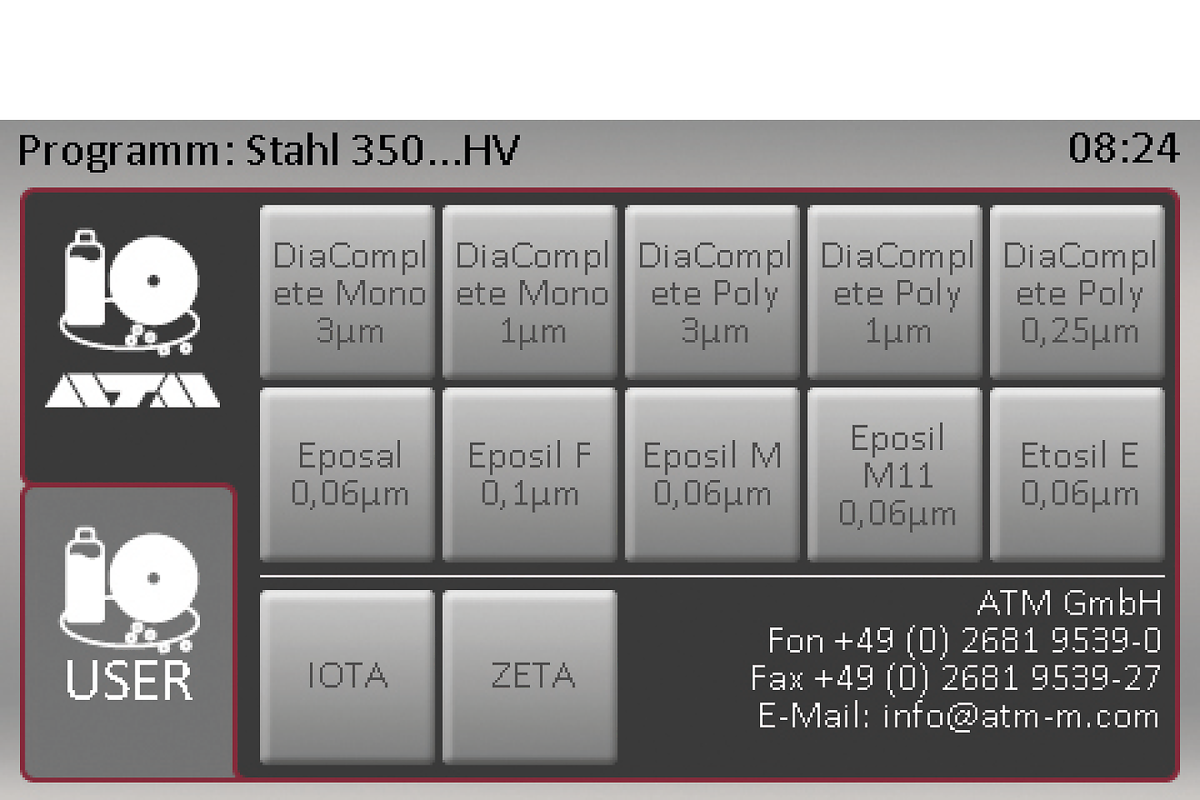

  • Vorinstallierte Präparationsmethoden und Verbrauchsmaterialliste
  • Sehr leiser Betrieb, vibrationsdämpfende Konstruktion
  • Transparente Haube aus Acrylglas mit Dämpfung
  • Vorbereitung für externe Absaugung
  • Bis zu 200 benutzerdefinierte Präparationsmethoden speicherbar
EBSD-Austenit
  • EBSD-Austenit

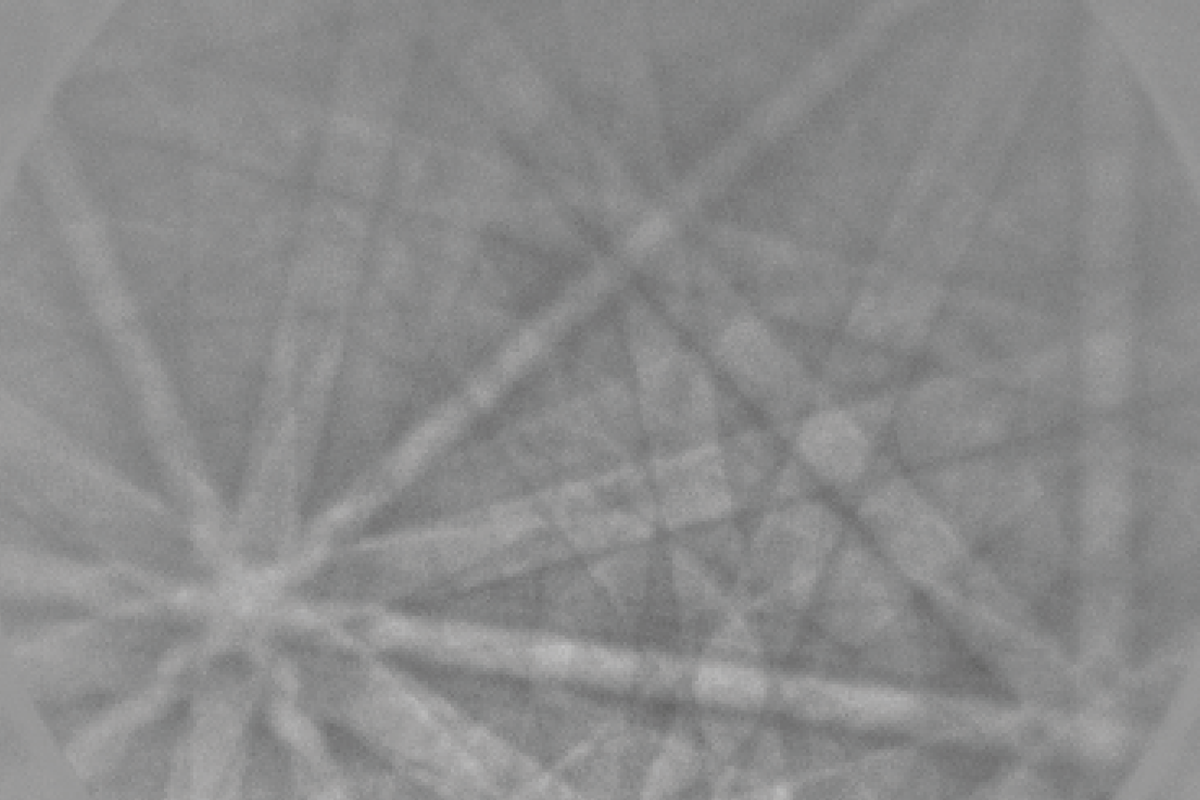

Pattern Austenit
  • Pattern Austenit
Pattern-index Austenit
  • Pattern-index Austenit

Vibrationspoliergerät Qpol Vibro Vorteile

Das robuste und hochwertige Design, das innovative Bedienkonzept und der Vibrationsmotor mit Schwingungsdämpfung sorgen für einen geräuscharmen Betrieb, auch bei Polierzeiten von mehreren Stunden. Zusätzlich reduziert die Schwingungsdämpfung des Motors die Übertragung von Vibrationen auf das Gerät oder den Labortisch. Über den Abluftanschluss kann das Poliergerät Qpol Vibro mit einem externen Abluftsystem verbunden werden, um Feuchtigkeit und Gase abzuführen und so eine sichere Arbeitsumgebung für den Anwender zu gewährleisten.

Die transparente, klappbare Haube mit Dämpfung spiegelt die Premium Qualität der QATM Geräte wider. Sie schützt Suspension und Proben vor Kontamination zur Erreichung bestmöglicher Präparationsergebnisse. Obwohl das Poliergerät Qpol Vibro eine Vielzahl von Leistungsmerkmalen bietet, ist es kompakt und leicht – und mit nur 45 kg Gewicht bestens als Tischgerät geeignet.

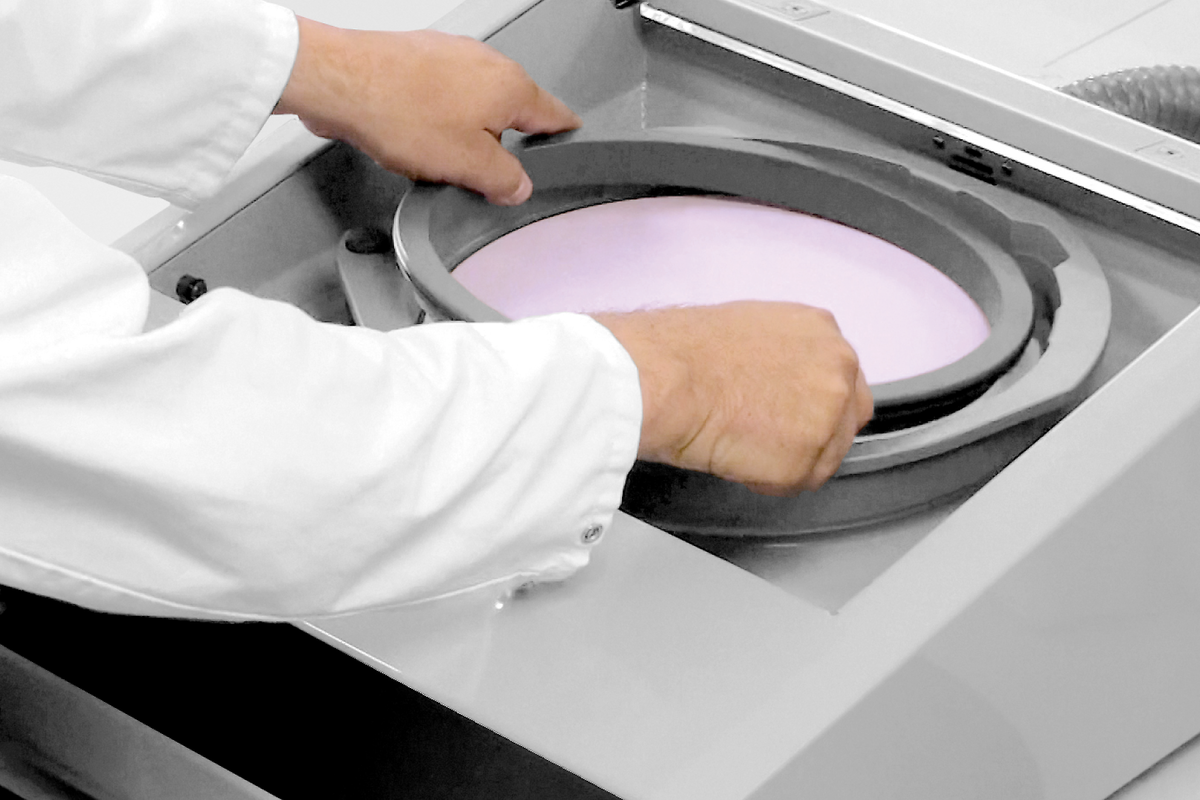

Einsetzen der Polierwanne
  • Einsetzen der Polierwanne

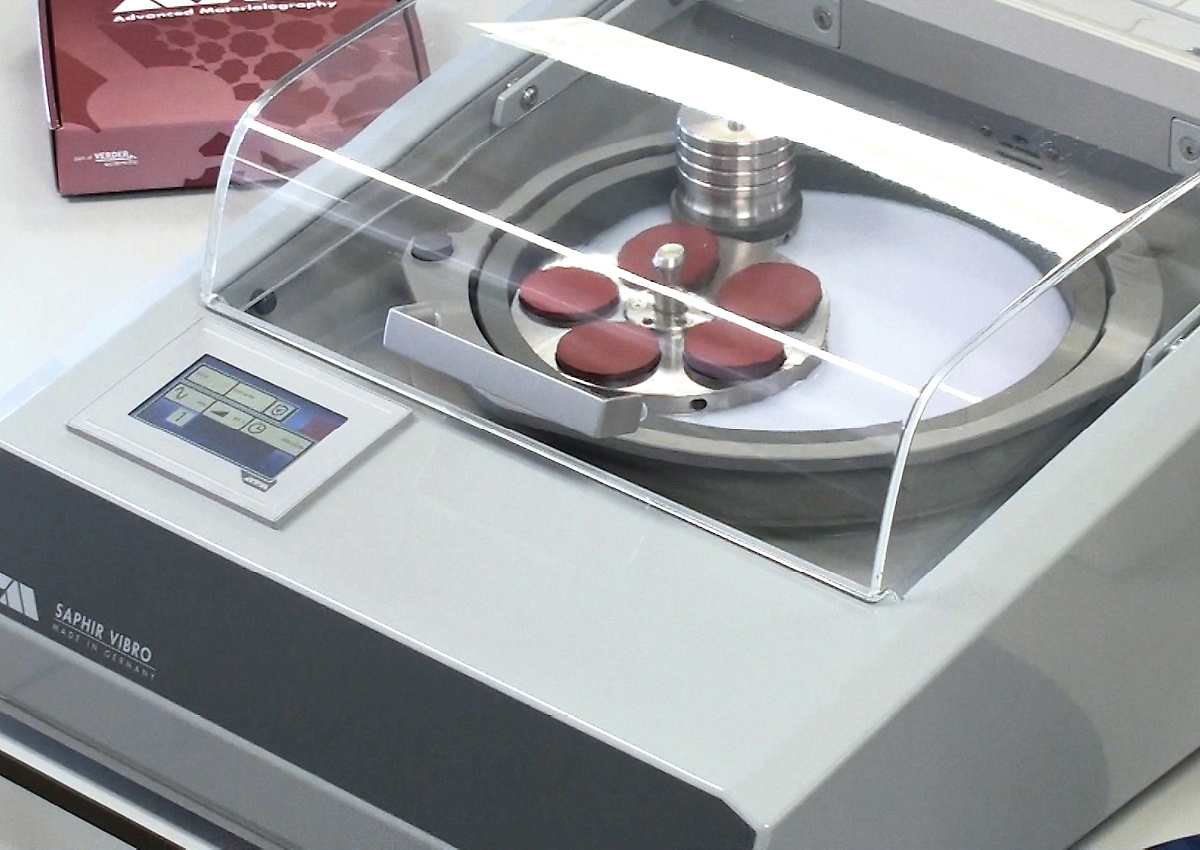

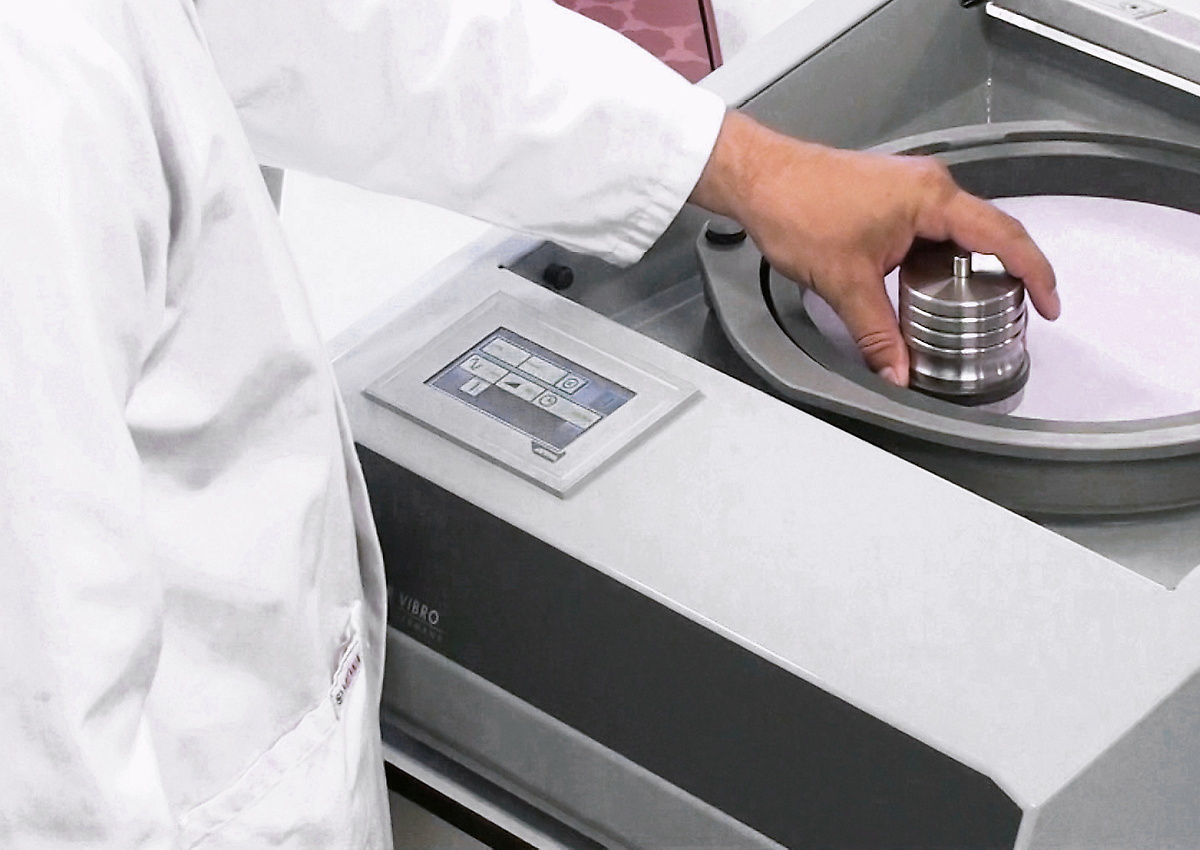

Einlegen der eingebetteten Probe
  • Einlegen der eingebetteten Probe

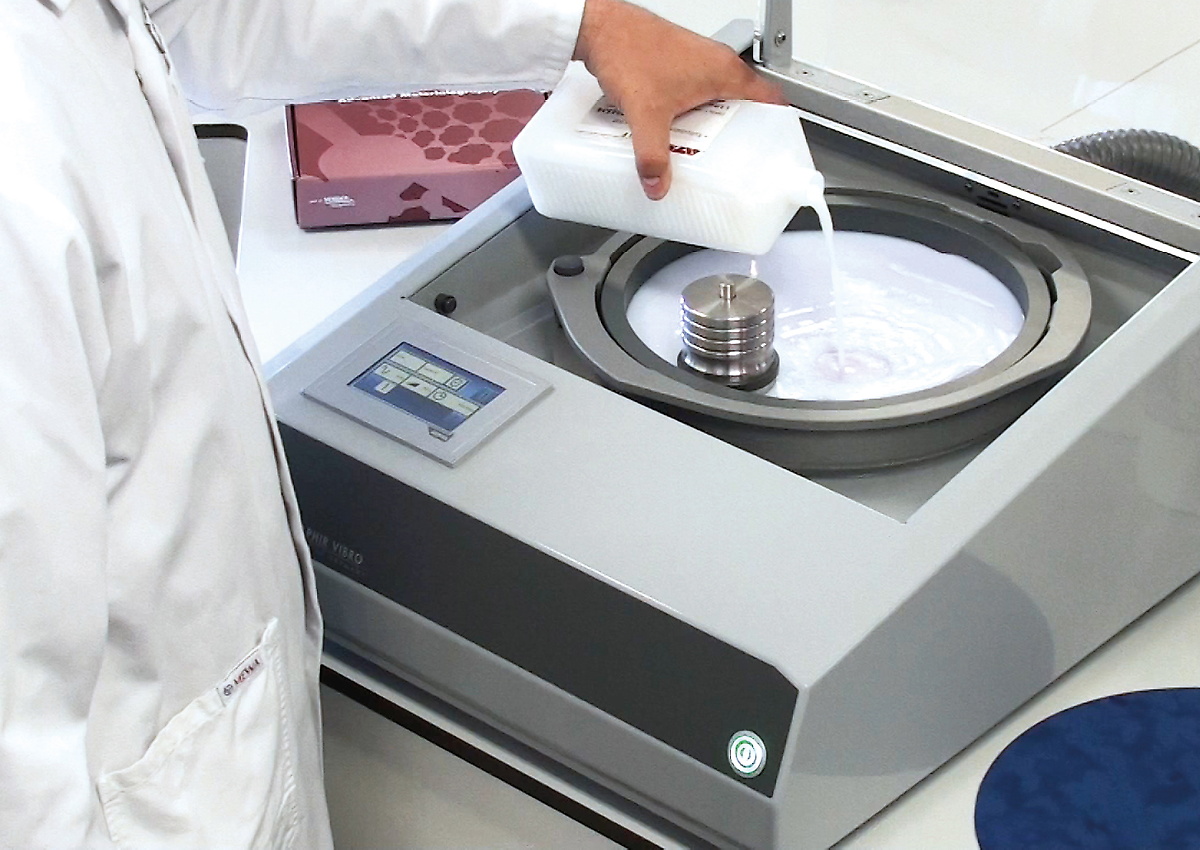

Einfüllen der Suspension
  • Einfüllen der Suspension

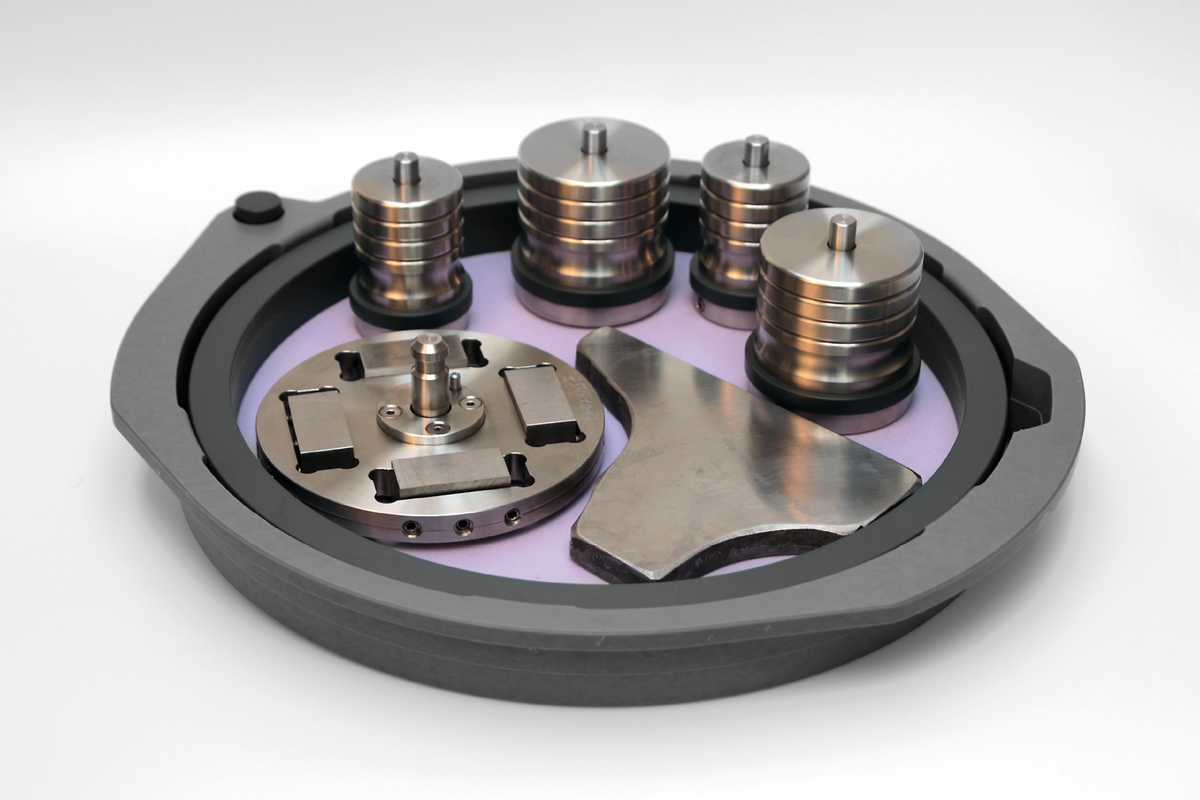

Für optimale Ergebnisse Umfangreiches Zubehör

Probenhalter

Probenhalter

  • Ø 25-25,4 mm (1”), 300 g, Zusatzgewicht 90 g
  • Ø 30-32 mm (1 1/4”), 220 g, Zusatzgewicht 90 g
  • Ø 38-40 mm (1 1/2”), 550 g, Zusatzgewicht 190 g
  • Ø 50 mm (2”), 360 g, Zusatzgewicht 190 g
Nivellierscheibe mit Probe

Nivellierscheiben Qpol Vibro

  • Zur Nivellierung eingebetteter Proben
  • Für Proben mit Durchmessern von 25-50 mm, 1-2“
  • Sonder-Nivellierscheiben für Proben mit Durchmessern von 60 mm und 70 mm
Verschiedene Probenhalter

Sonder-Probenhalter

  • Ø 60 mm, 875 g, Zusatzgewicht 190 g
  • Ø 70 mm, 605 g, Zusatzgewicht 190 g

Vibrationspoliergerät Qpol Vibro Tips & Tricks

  • Nutzen Sie bei häufig wiederkehrenden Polierprozessen von unterschiedlichen Materialien für jedes Material eine eigene Polierwanne.
  • Setzen Sie zusätzliche Gewichte für harte oder leichte Probenmaterialien ein. Die Anzahl der Zusatzgewichte ist abhängig von Materialhärte und Probengröße.
  • Wie können Sie die Präparation optimieren?
    Wählen Sie direkt im Anschluss an die QATM Standardpräparation eine der im Qpol Vibro vorinstallierten Poliermethoden für das jeweilige Material.
  • Das Vibrationspolieren sollte immer erst nach dem Schleifen und Polieren (z. B. nach einer QATM Standardpräparationsmethode) der Probe erfolgen.

Vibrationspoliermethoden

Material Suspension Tuch Frequenz Zeit (h) Zusatzgewichte
Stahl 50...150HV Eposal IOTA 85 02:00 1-2
Stahl 150...350HV Eposal IOTA 85 01:30 1-2
Stahl 350...HV Eposal IOTA 85 01:00 2-3
Gusseisen Eposal IOTA 85 02:00 2-3
Austenitischer Stahl Eposal IOTA 90 02:00 2
Aluminium & Legierungen Eposil M IOTA 90 01:30 1
Kupfer & Legierungen Eposil M IOTA 90 01:00 1
Titan & Legierungen Eposil M11 IOTA 90 02:00 1-2
Superlegierungen Eposil M11 IOTA 90 06:00 2
Bleilegierungen Eposil M IOTA 85 03:00 1
Glas Eposal IOTA 90 06:00 2
Keramik Eposil M IOTA 90 06:00 2-3
Mineralien Eposal IOTA 90 06:00 2
Gestein Eposal IOTA 90 06:00 2
Reinigung Wasser & Seife 50:50 IOTA 90 00:10 0

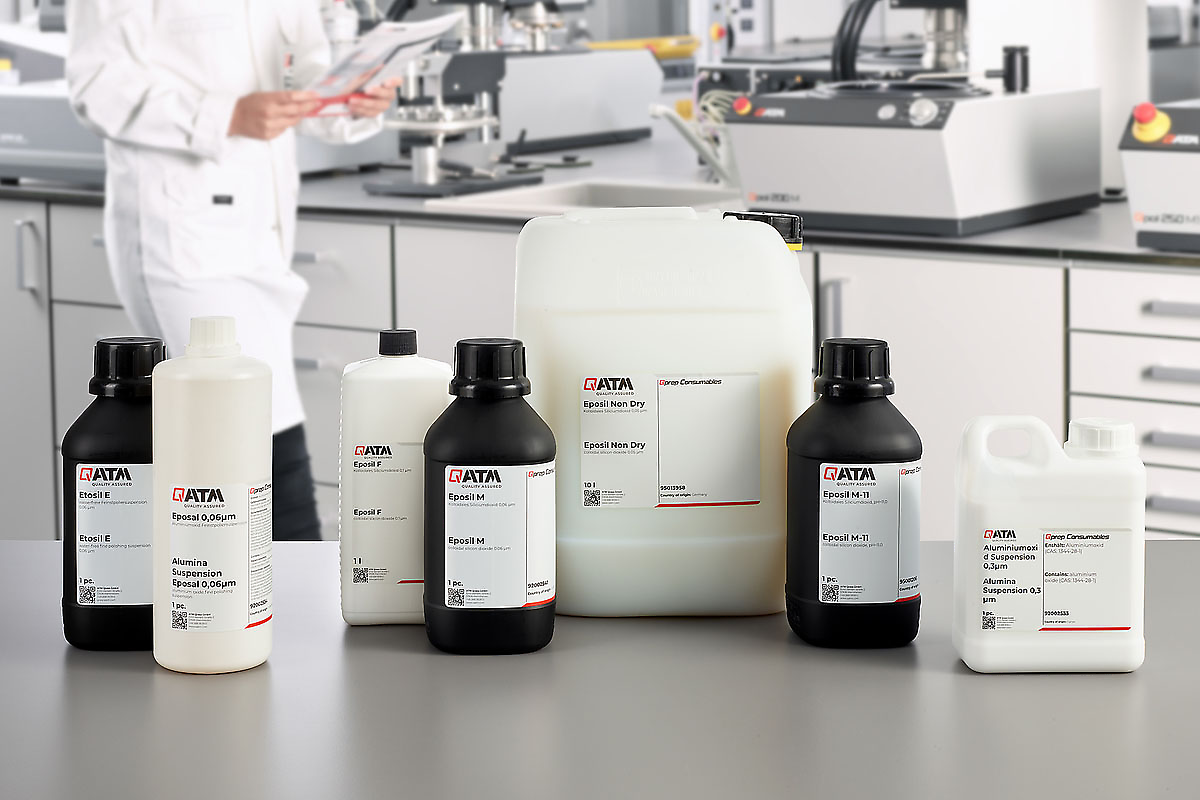

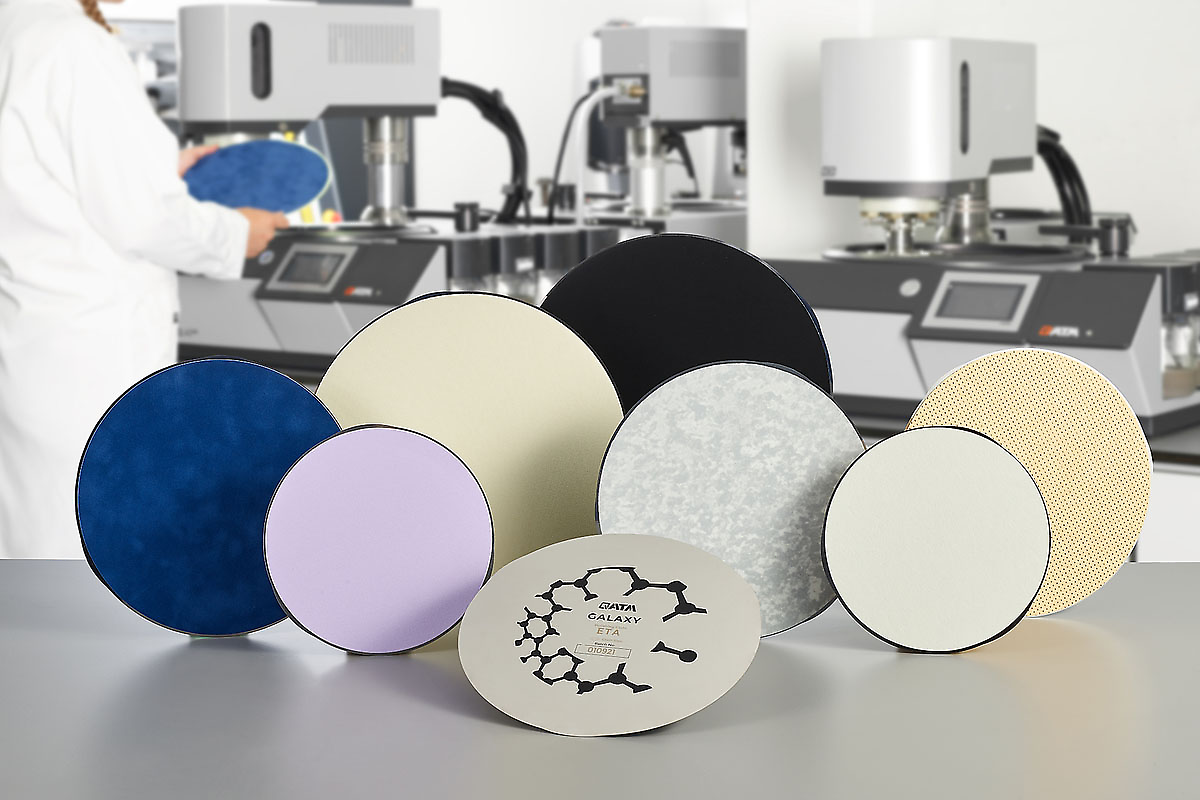

Perfektes Schleifen und Polieren– Verbrauchsmaterialien von QATM

Schleifen und Polieren ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.

Vibrationspoliergerät Qpol Vibro Technische Daten

Durchmesser Poliertuch300 mm / 305 mm (12“)
AnschlüsseUSB, Ethernet
Exhaust connection plug Ø40 mm
Vibrationsfrequenz60 - 120 Hz
Umgebungstemperatur10 - 40 °C
Anschlussleistung0,25 kVA
Antriebsleistung Schleifscheibe135 VA
B x H x T510 x 300 x 590 mm
Gewicht~ 45 kg

Technische Änderungen und Irrtümer vorbehalten
