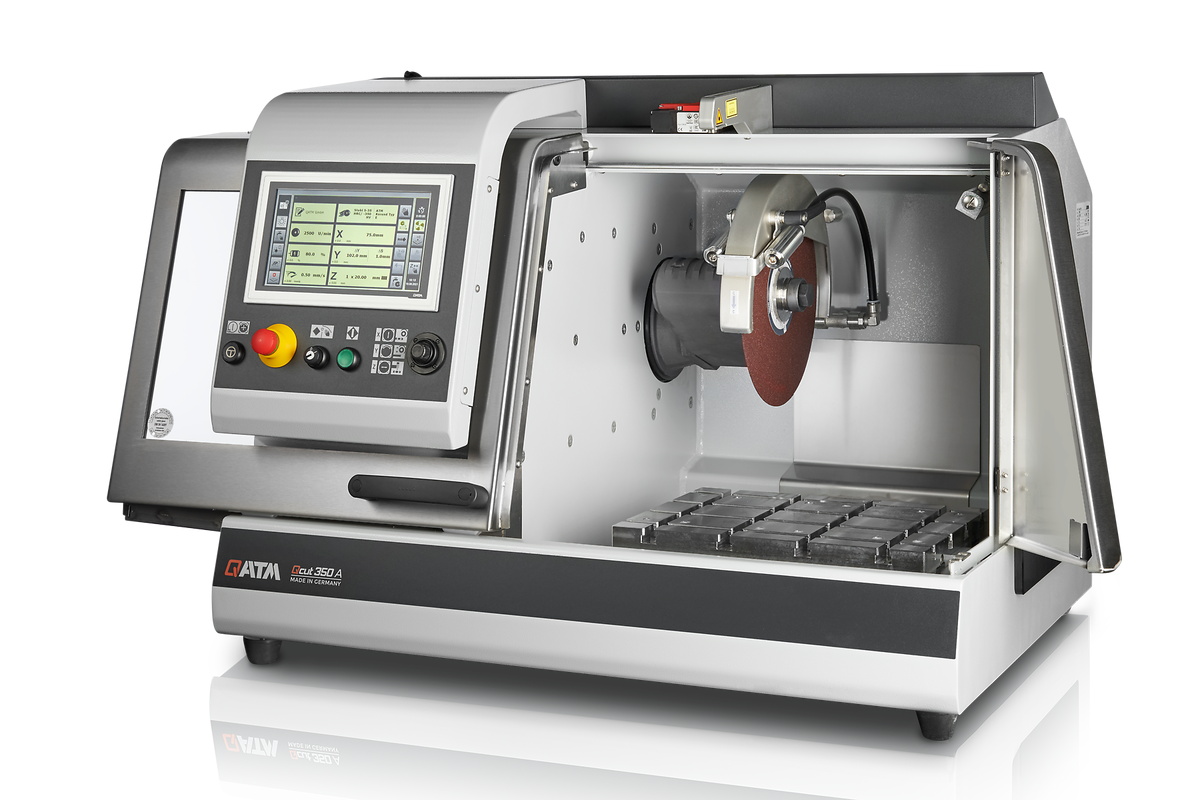

Die Qcut 350 A ist eine automatische Nasstrennschleifmaschine für Proben bis max. Ø 135 mm. Sie trennt schonend und berührungsarm Proben verschiedenster Geometrien, Größen und Materialien.
Die Trennmaschine findet Anwendung sowohl in der Metallographie, Materialographie und Mineralogie, als auch beim Trennen von Kohle- (CFK) und Glasfaserwerkstoffen (GFK) und in der Leiterplattentechnologie
Der großzügig dimensionierte Trennraum und Arbeitstisch sowie alle programmgestützten Funktionen der großen Trenngeräte, wie z. B. Anschnitterkennung, MPP und parallele Führung der Trennscheibenschutzhaube, machen die Bedienung komfortabel und die Abläufe reproduzierbar und flexibel.
Die Vorschubgeschwindigkeit wird bei Erreichen der eingegebenen maximalen Leistung reduziert. Dies schützt Gerät und Trennmittel vor Überlastung.
Die automatische Querzustellung mit Serienschnittfunktion ist für exakte Parallelschnitte geeignet. Die Bedienung erfolgt über die elektronische Steuerung. Zusätzlich ist die automatische Querzustellung auch als Zustellachse für die Verwendung von Topfschleifscheiben nachrüstbar.
Besonders beim Trennen von dickeren und schwierig zu trennenden Werkstoffen bringt der regelbare, automatische Taktvorschub durch Kühlen und Freischneiden des Schnittbereiches materialschonende Vorteile.
Der Multi-Positionsprozess MPP erlaubt, dass gleichzeitig verschiedene Bauteile auf dem Spanntisch positioniert und automatisch abgefahren werden.
Nach dem automatischen Starten des Trennprozesses wird der Prüfling in Schnellfahrt angefahren. Bei Trennscheibenberührung werden die voreingestellten Trennparameter übernommen und das Bauteil effizient und sicher getrennt.
Der wesentlich vergrößerte Trennraum und Arbeitstisch schafft in Verbindung mit der parallel geführten Trennscheibenschutzhaube deutlich mehr Verfahrweg für alle Achsen. Die Seitentür gewährleistet optimalen Zugang zum Trennraum und die zusätzliche Öffnung zum Zuführen langer Probenteile eröffnet vielfältige Möglichkeiten.
Mit der elektronischen Steuerung lassen sich die Trennparameter des automatischen Fahrschnitts speichern und abrufen. Die Position des manuellen Fahrschnitts wird ebenfalls auf der LCD-Oberfläche angezeigt. Alle Parameter wie Vorschubgeschwindigkeit, Weg und Schnittkraft sind während des automatischen Ablaufs veränderbar.
Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.

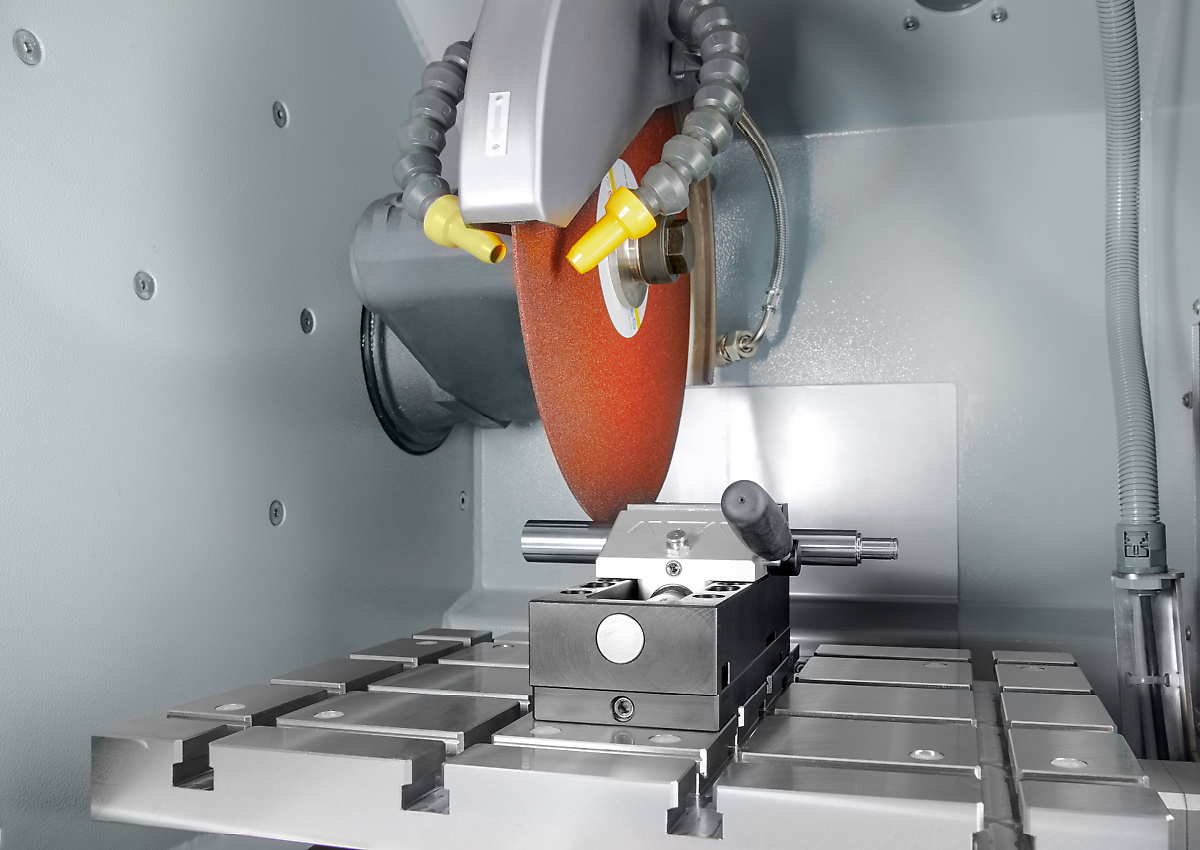

Mit unseren innovativen Spannvorrichtungen werden Werkstücke sicher und präzise gespannt, um exakte Trenn- und Schleifprozesse zu gewährleisten. Qtools bietet eine große Auswahl an verschiedenen Spannvorrichtungen, die für eine Vielzahl von Anwendungen und Werkstückgrößen entwickelt wurden.
| Trennscheibe | up to Ø 356 mm/14" |
| Max. Probengröße | Ø 135 mm |
| Trennscheibenaufnahme | Ø 32 mm |
| X-Achse (Fahrschnitt) automatisch | 260 mm |
| Y-Achse (Kappschnitt) automatisch | 180 mm |
| Z-Achse (Parallelschnitt) automatisch (Option) | 140 mm |
| Positioniergenauigkeit Z-Achse | 0,1 mm |
| Tisch ohne Z-Achse BxT | 400 x 300 mm, Edelstahl |
| Tisch mit Z-Achse BxT | 500 x 300 mm, Edelstahl |
| Nutbreite | 12 mm |
| Drehzahl | variable 800-3400 min-1 |
| Anschlussleistung | 9,5 kVA |
| Antriebsleistung (Hauptantrieb) | 4 kW S1; 5,5 kW S3 |
| B x H x T | 1015 x 760 x 810 mm |
| Gewicht | ~ 200 kg (je nach Ausstattung) |
Technische Änderungen und Irrtümer vorbehalten
