Die Qcut 250 A ist eine kompakte und flexible halbautomatische Trennmaschine mit einem Trennscheibendurchmesser von 254 mm / 10“ für Werkstücke oder Proben bis zu Ø 95 mm. Das Gerät vereint die Vorzüge und die Schnelligkeit einer manuellen Trennmaschine mit den Vorteilen eines automatischen Gerätes.

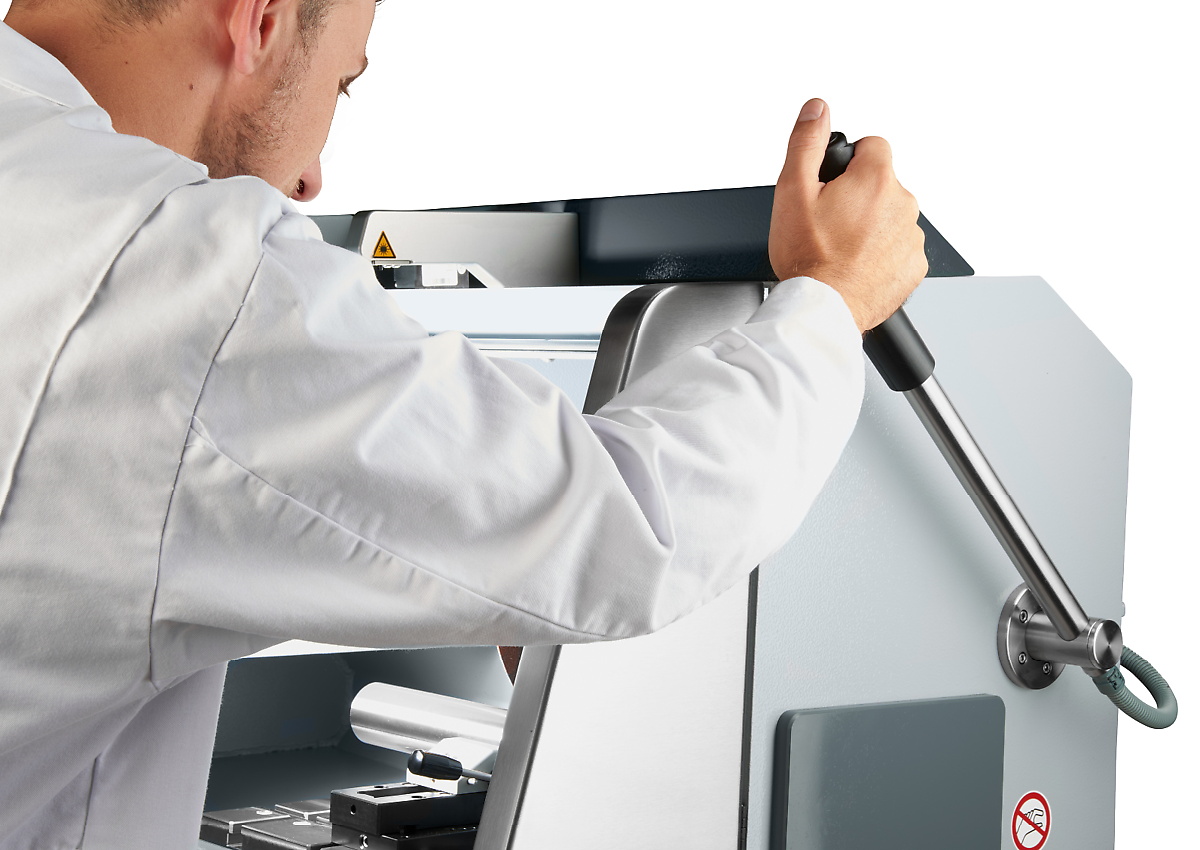

Der Handhebel mit automatischer Feststellbremse ist für die Ein-Hand-Bedienung konzipiert und macht das Positionieren der Trennscheibe oder Kappschnitte zum Kinderspiel. Die automatische X-Achse erlaubt den Care-Cut (Oszillationsschnitt) für Kappschnitte. Der Trenntisch (aus rostfreiem Stahl mit T-Nuten) ist mit dynamischem, automatischen Vorschub ausgestattet, was den Taktschnitt ermöglicht und kann im manuellen Modus auch mittels Handrad verfahren werden (Fahrschnitt). In Kombination mit der Taktschnitt-Technologie liefert die Qcut 250 A exzellente Trennergebnisse auch bei schwierigsten Materialien.
Für komplexere Trennaufgaben (z. B. Serienschnitte) kann die Maschine optional mit einer automatischen Querzustellung ausgestattet werden. Beim Einrichten und im Betrieb werden alle automatischen Achsen mittels Wegmessung überwacht.
Bei der manuellen Schnittführung wird durch eine Übersetzung die Schnittkraft reguliert. Der Schnitt wird dadurch fließend und präzise. Die einfach zu bedienende Feststellbremse fixiert die Trennscheibe in einer beliebigen Position.

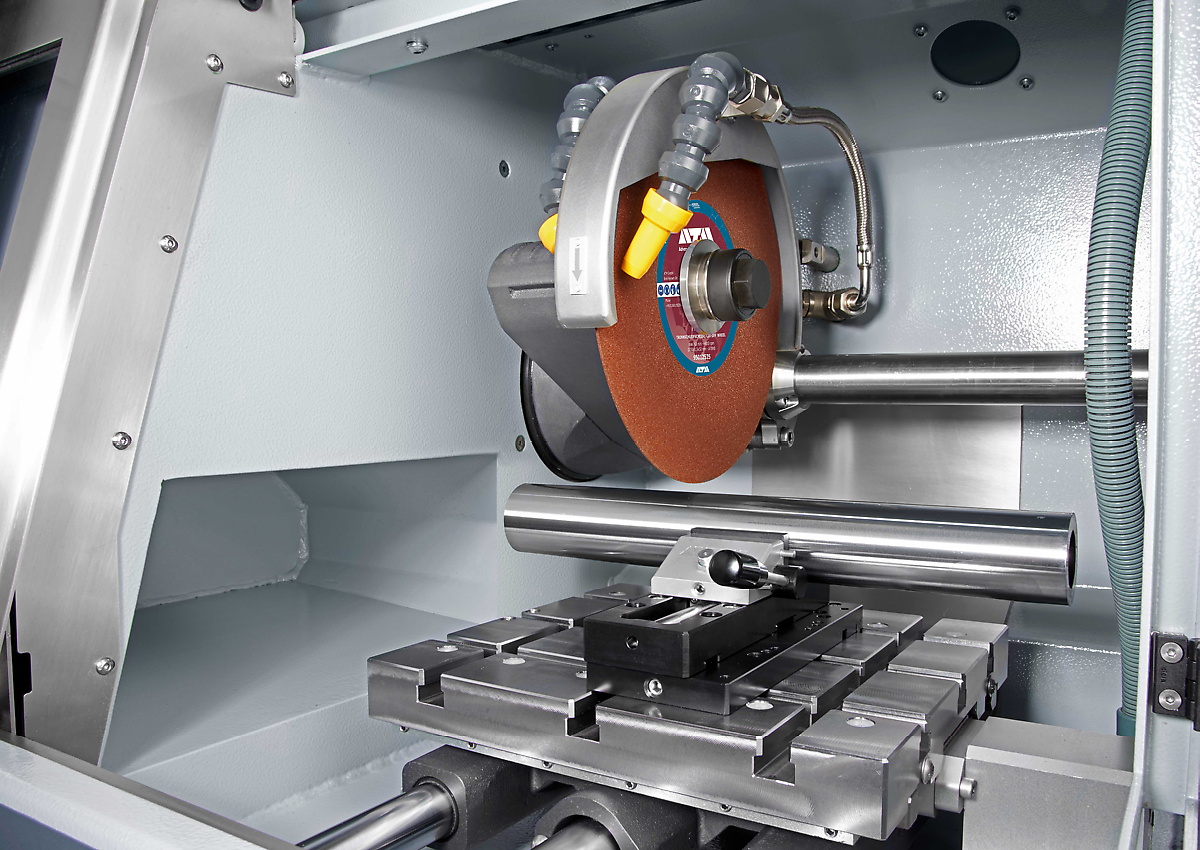

Der manuelle oder automatische Fahrschnitt eignet sich besonders zum Längstrennen von langen Teilen und erleichtert das genaue Positionieren des Probenmaterials unter der Trennscheibe. Der Taktschnitt trennt das Proben-material besonders schonend.
Die neue Bedienersoftware mit integriertem, umfänglichen Wartungsmenü macht die Bedienung einfach und komfortabel.
Die automatische Z-Achse eignet sich mit 0,1 mm Zustellgenauigkeit besonders für Serienschnitte.
Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.
Mit unseren innovativen Spannvorrichtungen werden Werkstücke sicher und präzise gespannt, um exakte Trenn- und Schleifprozesse zu gewährleisten. Qtools bietet eine große Auswahl an verschiedenen Spannvorrichtungen, die für eine Vielzahl von Anwendungen und Werkstückgrößen entwickelt wurden.
| Trennscheibe | bis zu 254 mm / 10'' |
| Max. Probengröße | ø 95 mm |
| X-Achse (Fahrschnitt) automatisch & manuell | 225 mm |
| Y-Achse (Kappschnitt) manuell | 170 mm |
| Z-Achse (Parallelschnitt) automatisch (Option) | 120 mm |
| Positioniergenauigkeit Z-Achse | 0,1 mm |
| Tisch ohne Z-Achse BxT | 380 x 270 mm |
| Tisch mit Z-Achse BxT | 300 x 270 mm |
| Nutbreite | 12 mm |
| Anschlussleistung | 5,5 kVA |
| Antriebsleistung (Hauptantrieb) | 3 kW, S1; 4 kW, S3/60% |
| Drehzahl | 3015 U/min bei 50Hz und 3100 U/min bei 60Hz |
| B x H x T | 925 x 676 x 756 mm |
| Gewicht (variiert nach Ausstattung) | ~ 130 kg |
Technische Änderungen und Irrtümer vorbehalten
