Qualitätssicherung in der Materialographie beginnt mit einem exzellenten Schnitt.
Seit über 20 Jahren setzen die innovativen Präzisionstrennmaschinen von QATM neue Standards und Maßstäbe in der materialographischen Probenpräparation. Was macht unsere Trennmaschinen so besonders? Wir konstruieren und entwickeln Maschinen, bei denen Präzision und Qualität an erster Stelle stehen. Mit der Qcut 200 A als Nachfolgemodell der Brilliant 220 haben wir nun das beliebte Modell in der 4. Generation weiterentwickelt. Die Qcut 200 A bleibt mit ihrem konzeptionellen Design eines Großtrenners im Tischformat eine Einzigartigkeit auf dem Markt.
Produktvorteile

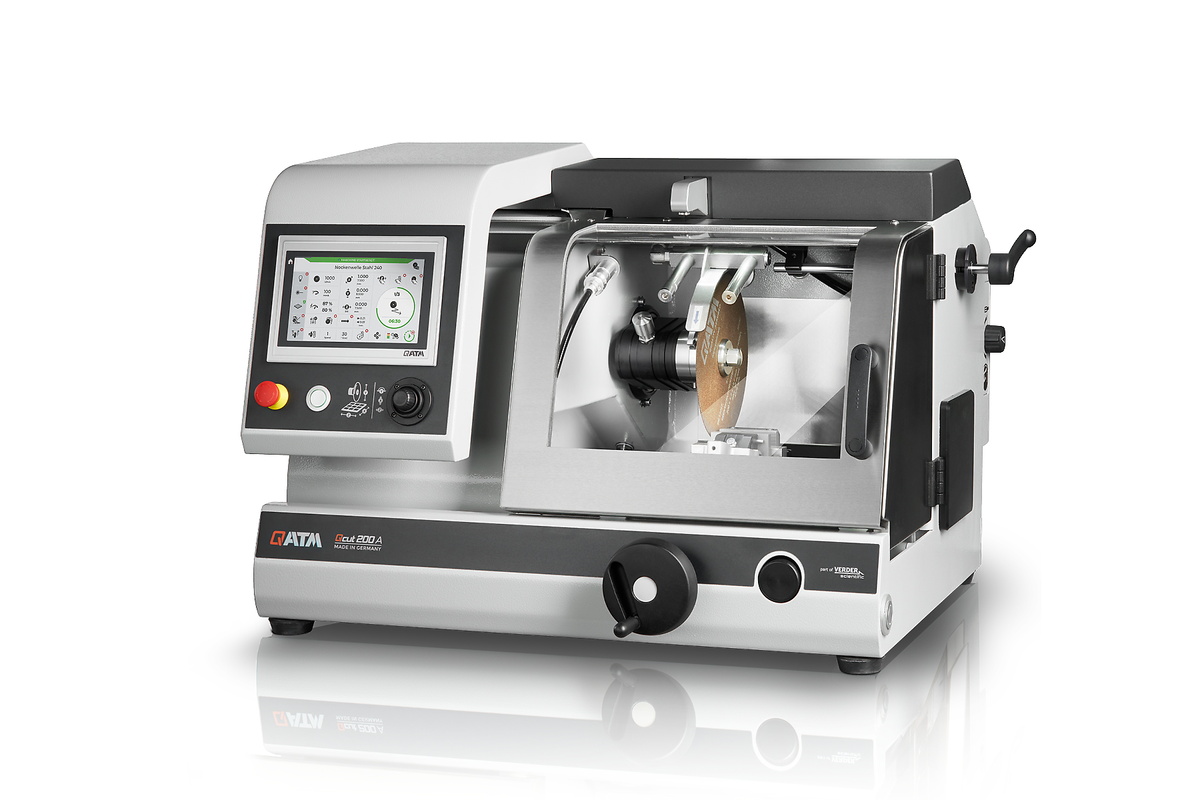

Die Qcut 200 A ist eine Präzisionstrennmaschine mit bis zu 3 automatischen Achsen für den Einsatz von Trennscheiben mit einer Größe von bis zu 203 mm / 8‘‘.

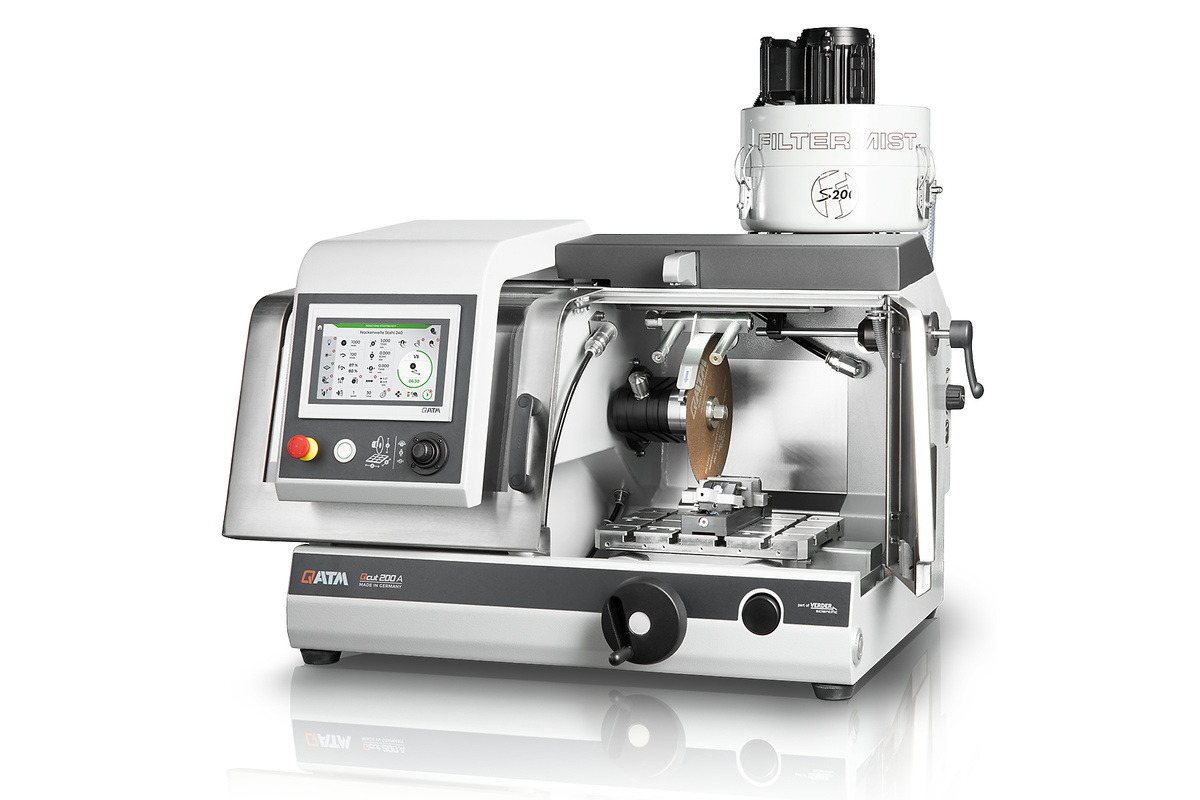

Die Präzisions-Trennmaschine Qcut 200 A ist ein kompaktes, zielgenaues Trenngerät, das mit bis zu drei automatischen Achsen (X, Y, Z) und zahlreichen Schnittfunktionen höchstmögliche Flexibilität und Raumnutzung bietet. Durch einen modularen Aufbau kann die Qcut 200 A mit zahlreichen Optionen und passenden Spannwerkzeugen optimal und bedarfsorientiert ausgestattet werden.

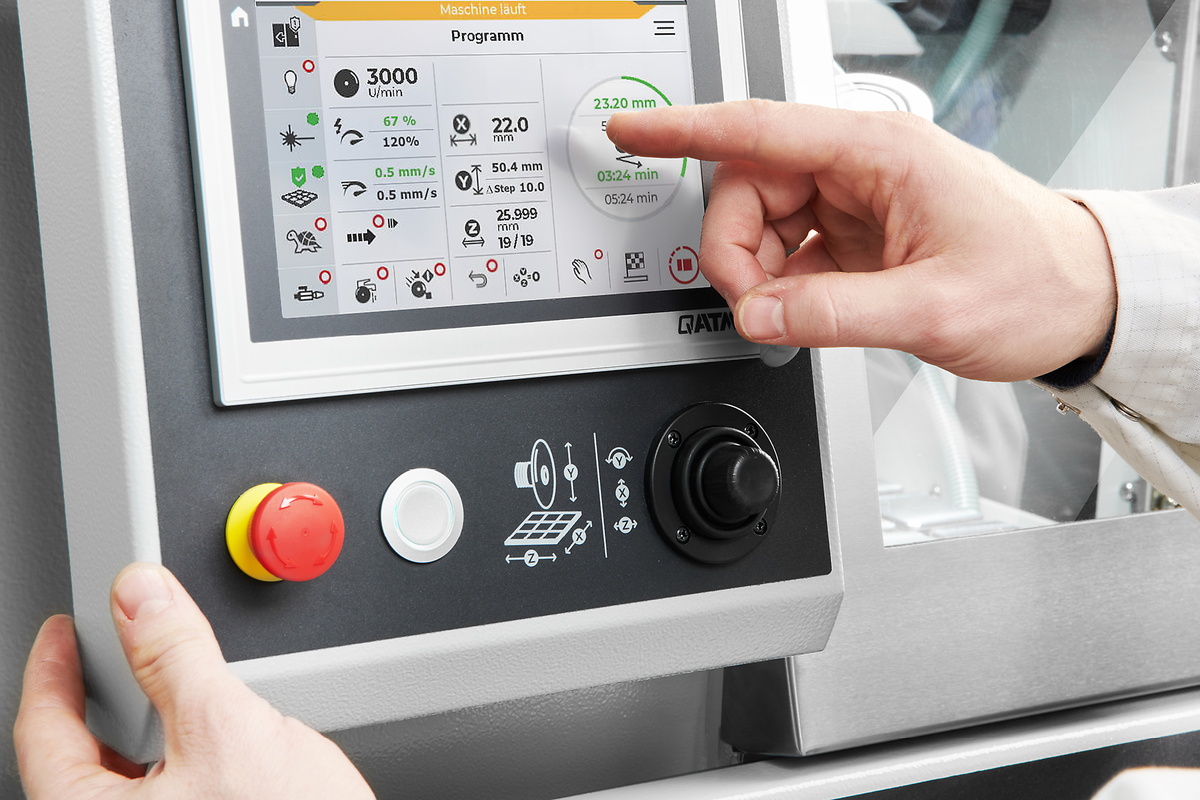

Das große 7“ Touchdisplay ist ergonomisch angeordnet und lässt sich über die benutzerfreundliche Software einfach bedienen. Der Joystick gewährleistet eine komfortable Bewegung der automatischen Achsen.
Über die optionale Durchflussüberwachung kann beim Trennen von sensitiven Proben mit langen Trennprozessen eine konstante Kühlung sichergestellt werden. Der Trennprozess wird automatisch unterbrochen, wenn ein kritischer Schwellenwert erreicht wird.

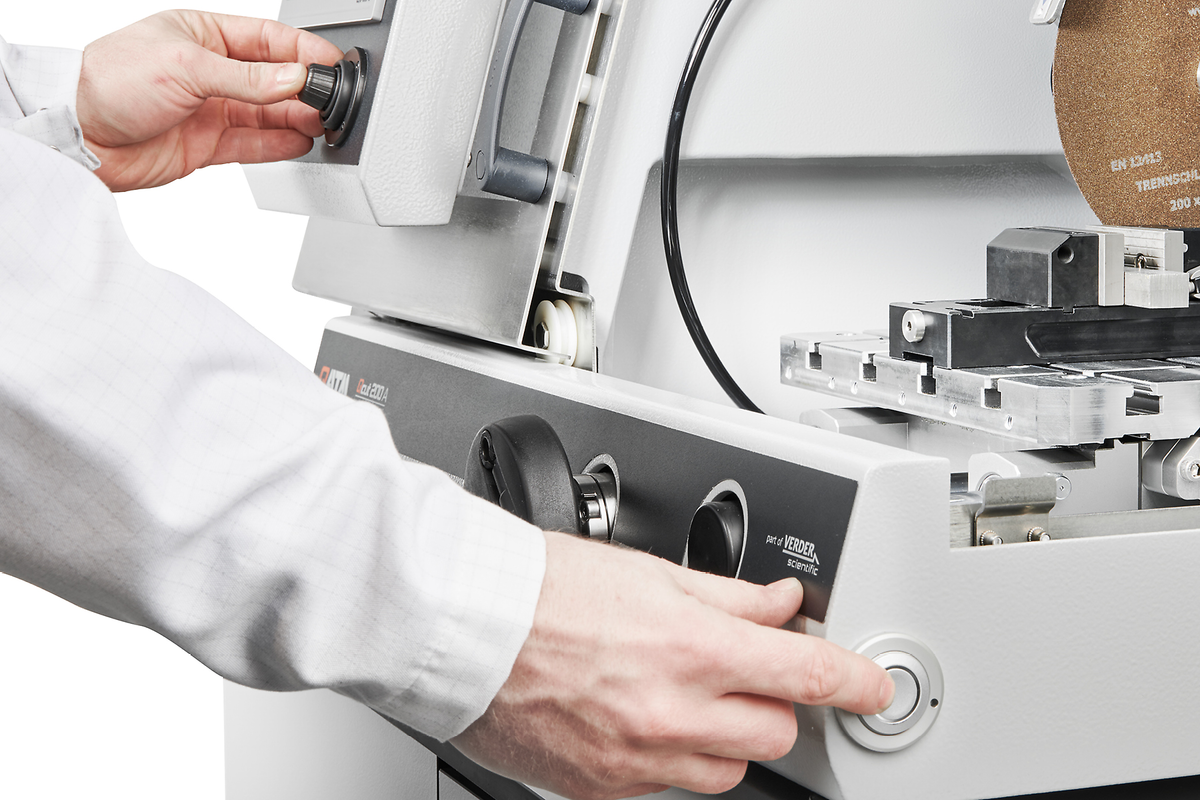

Durch den Zustimmtaster kann die Maschine bei geöffneter Tür nur über die Zweihandschaltung positioniert werden. Dadurch wird eine Quetschgefahr für den Maschinenbediener praktisch ausgeschlossen.
Die Maschine verfügt neben der bewährten automatischen Anschnittserkennung über eine neuartige Austrittserkennung (Auto-Stop Funktion). Somit werden der Start- und Endpunkt des Trennprozesses automatisch erkannt und die Prozesszeiten verkürzt.
Über die Spiraldüsen im Trennraum wird die Maschine vollautomatisch gereinigt. Die Reinigung ist individuell zuschaltbar und startet bei Bedarf automatisch nach jedem Trennschnitt. Für eine freie Sicht kann sie auch im Trennbetrieb zugeschaltet werden.

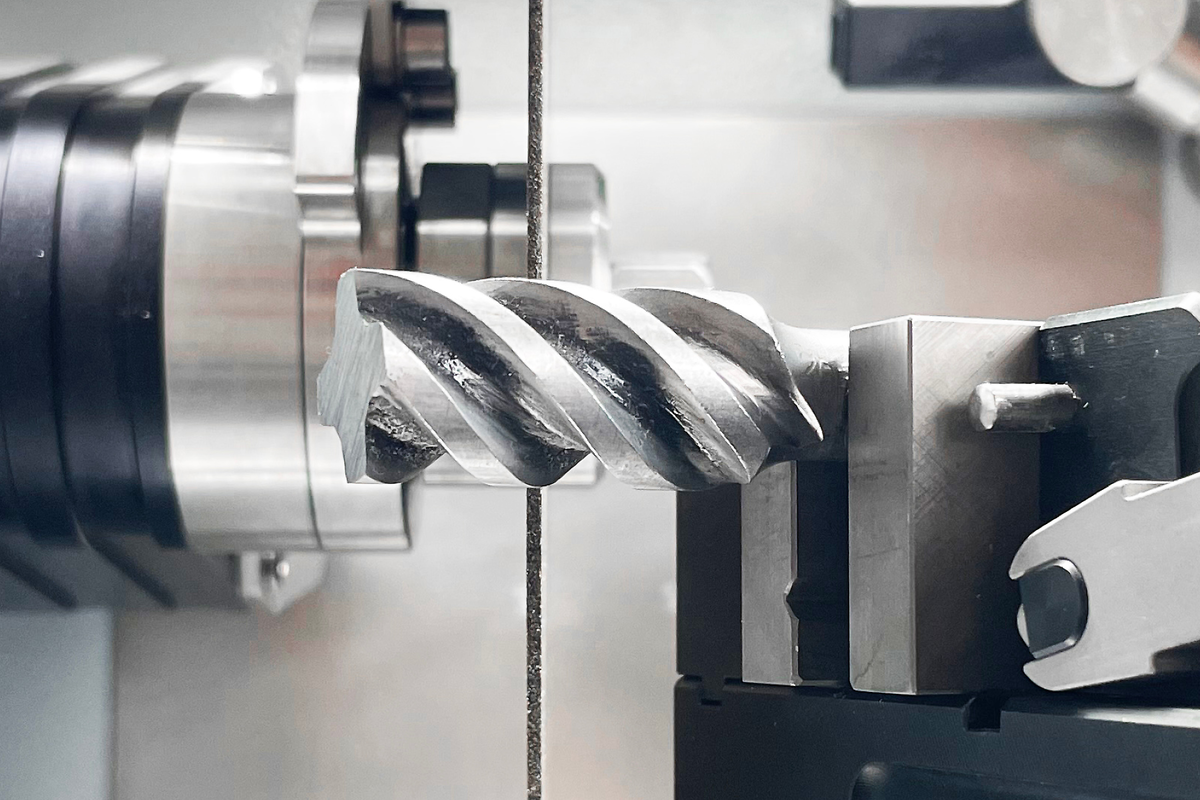

In Abhängigkeit der Geometrie des Bauteils wird der Fahr- oder Kappschnitt angewendet, um die Kontaktfläche zwischen Bauteil und Trennscheibe zu minimieren. Die Stufenschnittfunktionen trennen das Werkstück schichtweise und optimieren den Eingriffswinkel für einen materialschonenden Schnitt. Sie sind damit besonders für massives Vollmaterial geeignet.

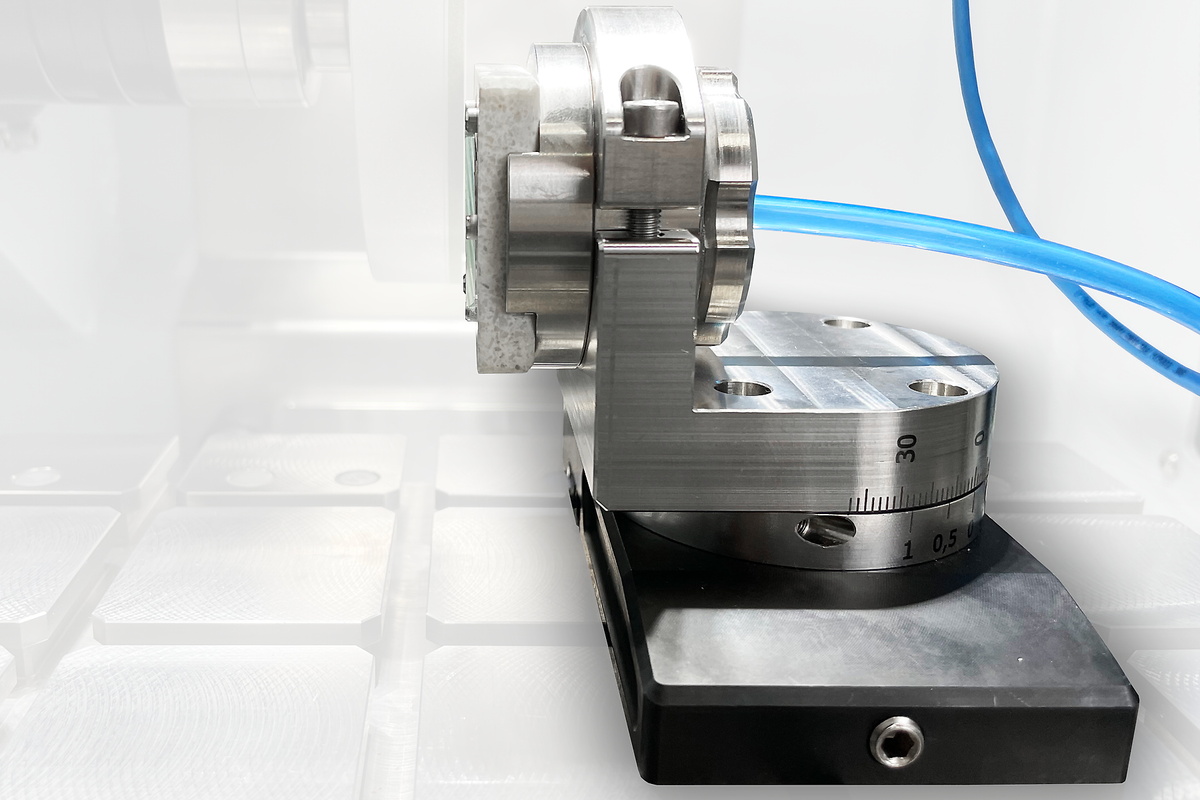

Mit dem neuen Vakuumspanner lassen sich Glasträger für Dünnschliffe einfach und rutschsicher befestigen.
Mit dem neuen Vakuumspanner lassen sich Glasträger für Dünnschliffe einfach und rutschsicher befestigen.

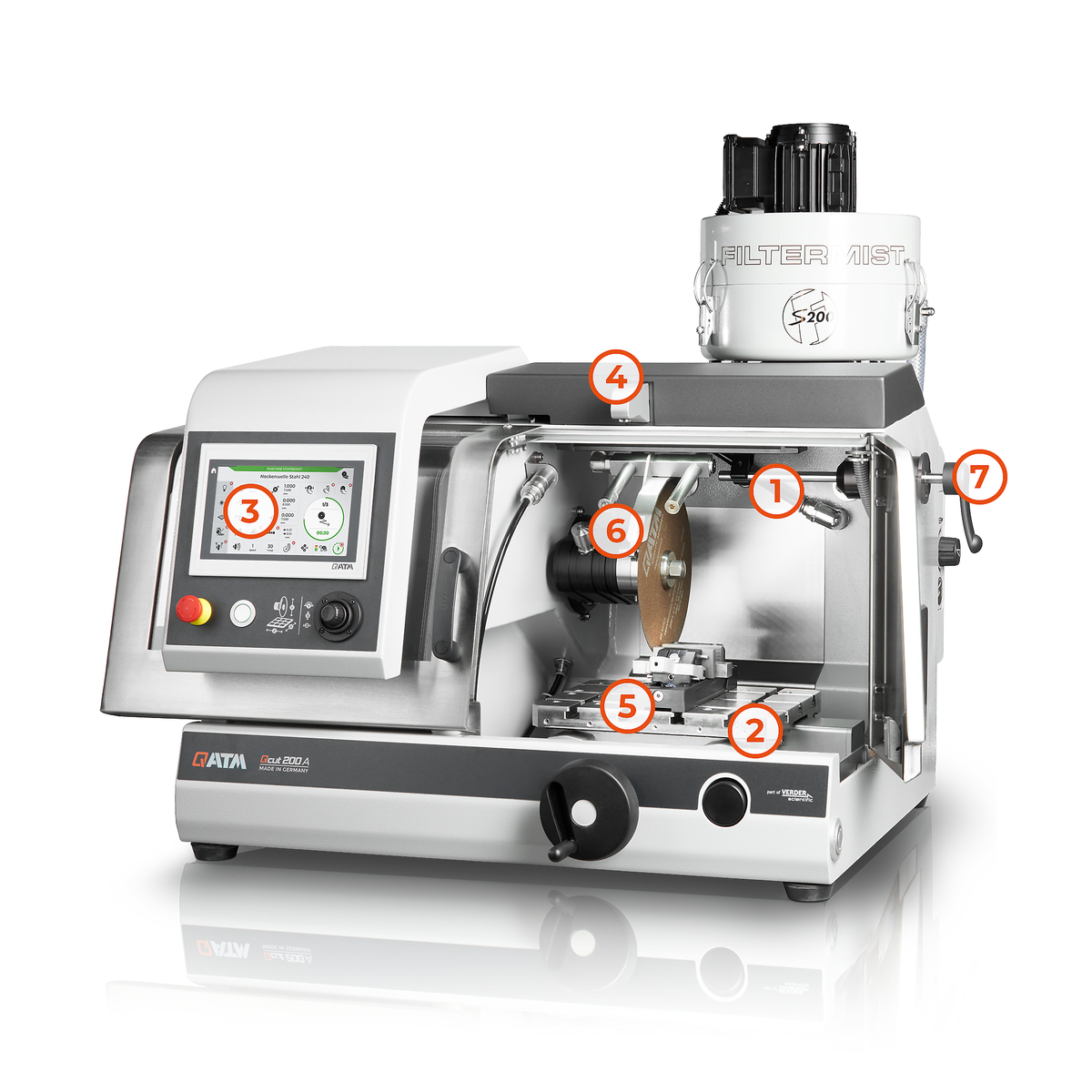

1. Trennraumspülung
2. Großer Maschinentisch
3. Ergonomisches Bedienfeld
4. Linienlaser
5. Zubehör
6. Trennscheibenarretierung
7. Abziehvorrichtung
Für die Qcut 200 A stehen eine Vielzahl von Spannmittel zur Verfügung. Über das Easy-Spannsystem können sie einfach und sicher mit nur einer Schraube auf dem Tisch befestigt werden. Das mühsame Einfädeln der Spannwerkzeuge in die T-Nuten des Tisches wird somit überflüssig. Das Easy-Spannsystem ist eine innovative Ergänzung mit großer Wirkung auf den Arbeitsalltag.

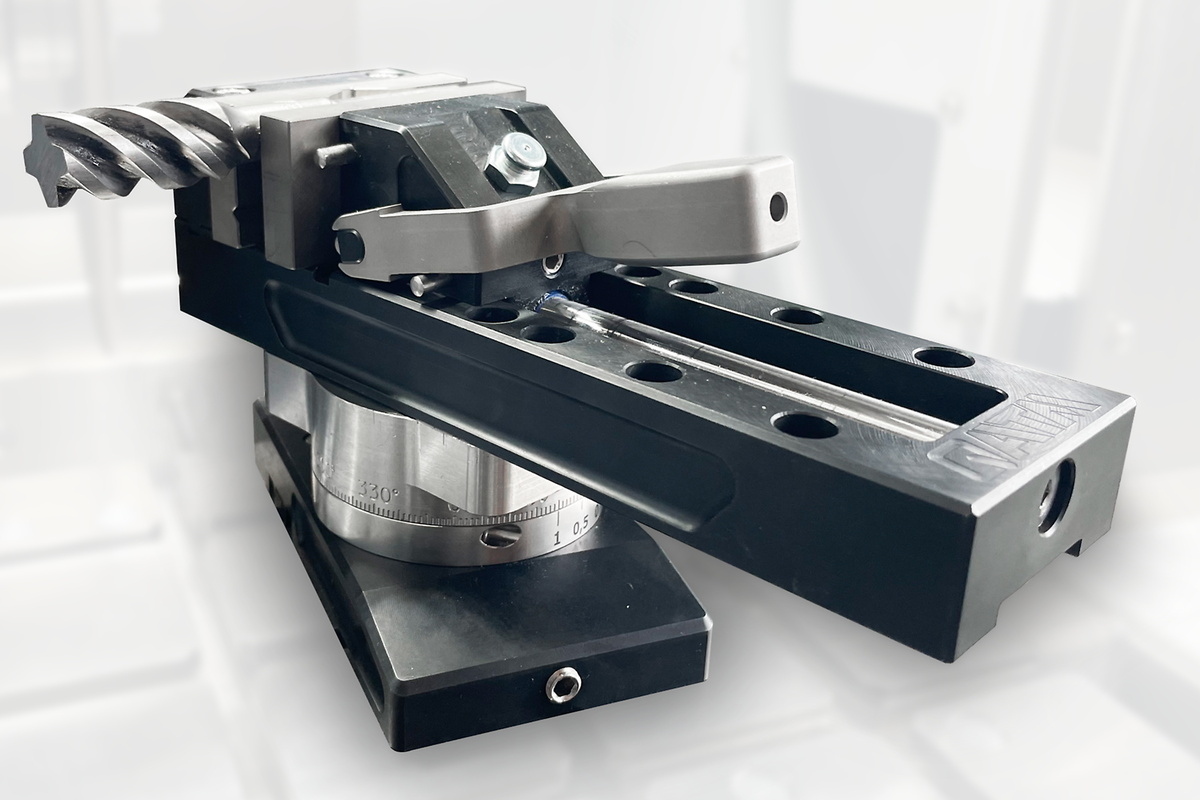

Easy-Spannplatte S mit Drehfunktion + Easy adaption (vertikal)
Easy-Spannplatte S mit Qtool 40 S
Qtool 40
Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.
Mit unseren innovativen Spannvorrichtungen werden Werkstücke sicher und präzise gespannt, um exakte Trenn- und Schleifprozesse zu gewährleisten. Qtools bietet eine große Auswahl an verschiedenen Spannvorrichtungen, die für eine Vielzahl von Anwendungen und Werkstückgrößen entwickelt wurden.
| Trennscheibe | up to Ø 203 mm / 8" |
| Max. Probengröße | 75 mm (cut-off wheel Ø 200 mm) |
| Trennscheibenaufnahme | Ø 12,7 mm |
| X-Achse | 210 mm (manuell/ automatisch) |
| Y-Achse | 80 mm (automatisch) |
| Z-Achse (Option) | 80 mm (automatisch) |
| Vorschubgeschwindigkeit | 0.01 - 20 mm/s |
| Positioniergenauigkeit Z-Achse | 0,005 mm |
| Min. Querzustellung Z-Achse | 0,001 mm |
| Tisch ohne Z-Achse (BxT) | 300 x 210 mm |
| Tisch mit Z-Achse (BxT) | 280 x 210 mm |
| Nutbreite | 8 mm |
| Drehzahl | 300-5000 U/min |
| Antriebsleistung (Hauptantrieb) | 0,75 kW, S1 |
| Anschlussleistung | 2,2 kVA |
| B x H x T | 725 x 535 x 675 mm |
| Gewicht | ~ 82 kg |
