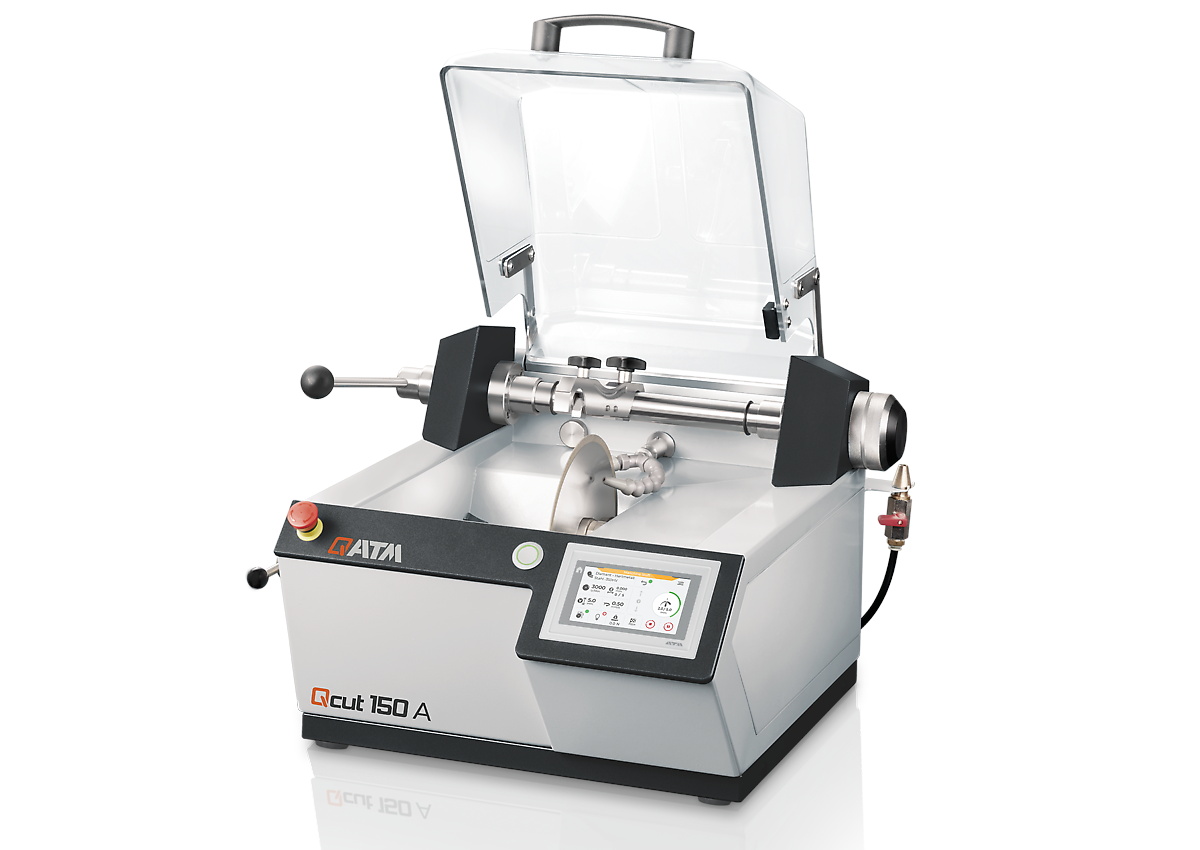

Die Qcut 150 A ist eine flexibel einsetzbare Präzisionstrennmaschine für den Einsatz von Trennscheiben bis zu einer Größe von 203 mm/8“.
Die kompakte Trennmaschine verfügt über einen automatischen Vorschub und bietet außerdem die Möglichkeit, mittels Handhebel manuell Trennschnitte durchzuführen. Der optional erhältliche Klemmarm mit integriertem Kraftsensor erlaubt das besonders verformungsarme Trennschleifen über einen präzisen kraftgeregelten Vorschub.
Über den im Klemmarm integrierten Kraftsensor wird der Vorschub über die eingestellte Trennkraft präzise geregelt und hält sie so durch den gesamten Trennprozess konstant.

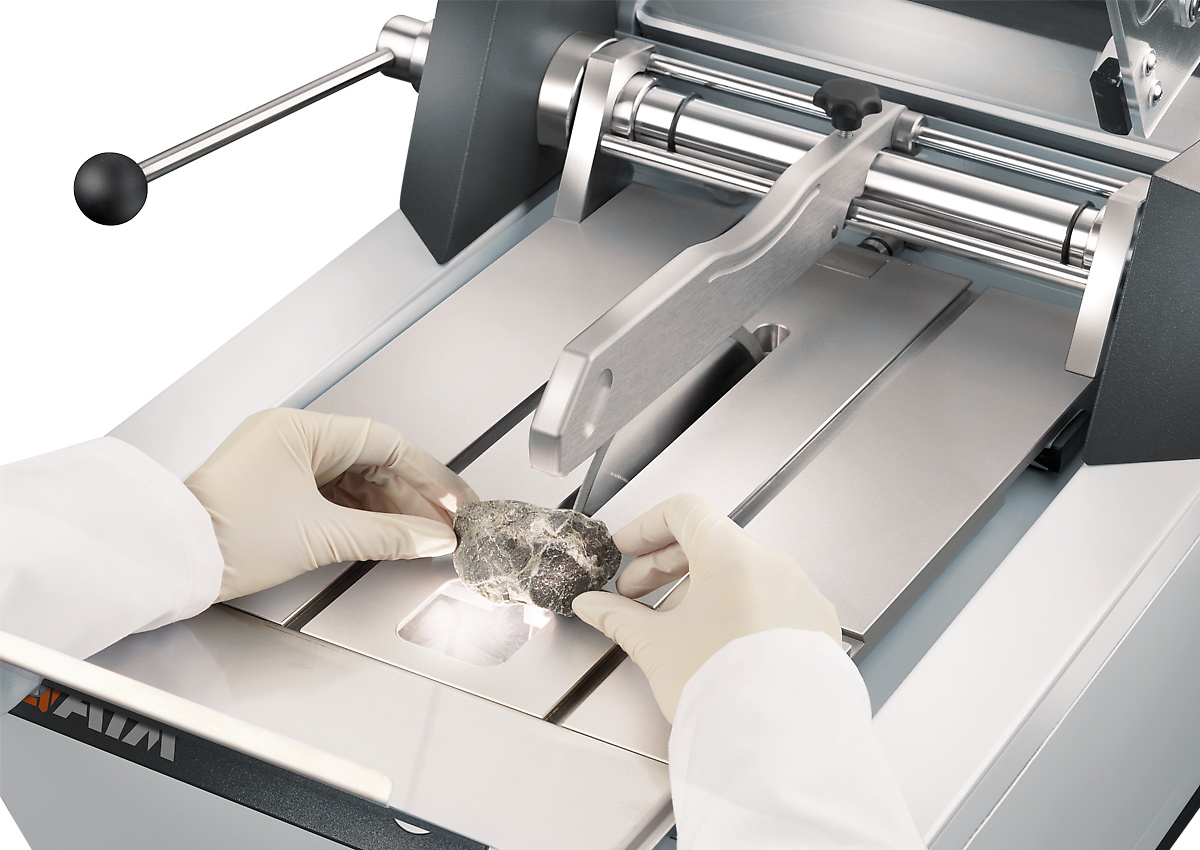

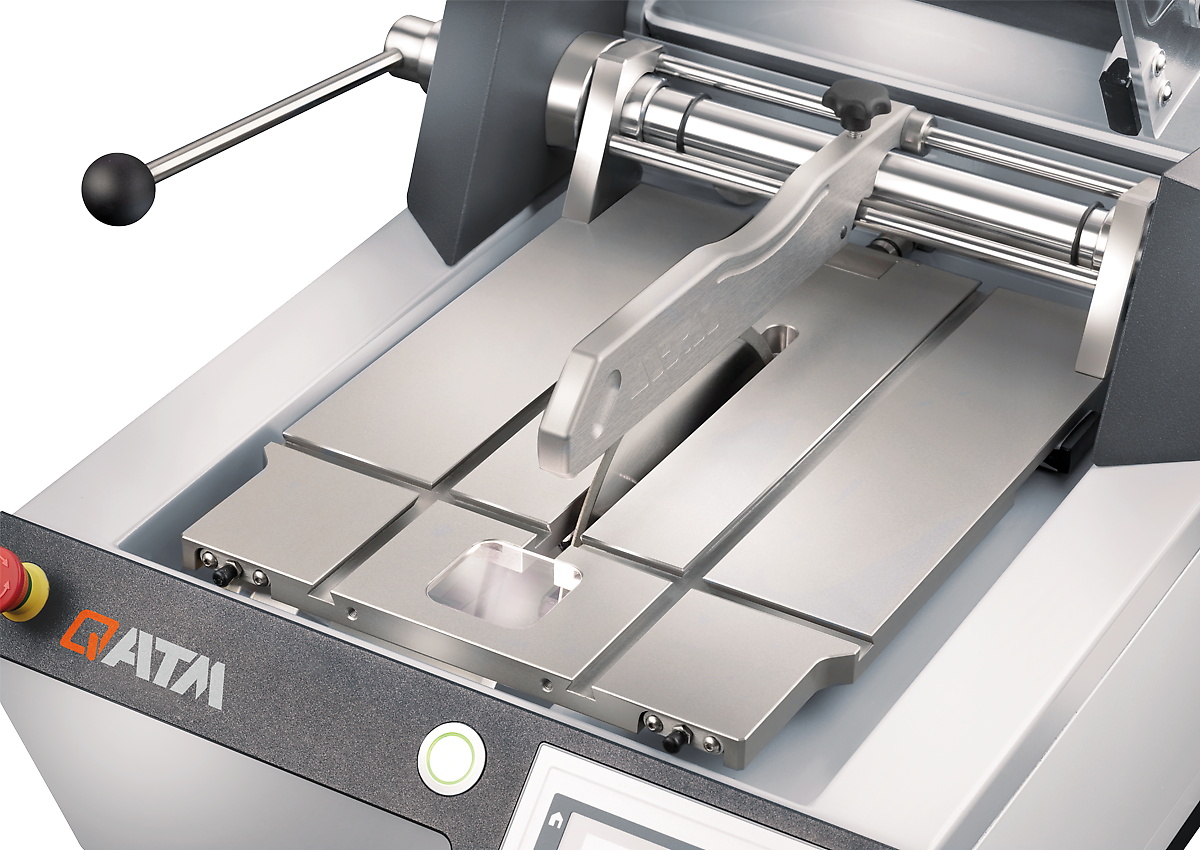

Mit dem werkzeuglos montierbaren Tischaufsatz können PCB’s, Plattenmaterial oder große Proben schnell manuell getrennt werden.
Mit der neuen Funktion „Zonen-Trennen“ kann der Vorschub oder die Trennkraft für einzelne Teilbereiche der Probe in einem Trennvorgang individuell eingestellt werden. Materialverformung und Erwärmung werden somit reduziert und der Trennvorgang beschleunigt.
Der Einsatz der adaptiven Rotationsachse führt zu einem noch gleichmäßigeren Schnittbild und reduziert das Risiko des Verlaufens der Trennscheibe. Dadurch wird der Aufwand beim späteren planparallelen Schleifen der Probe reduziert.

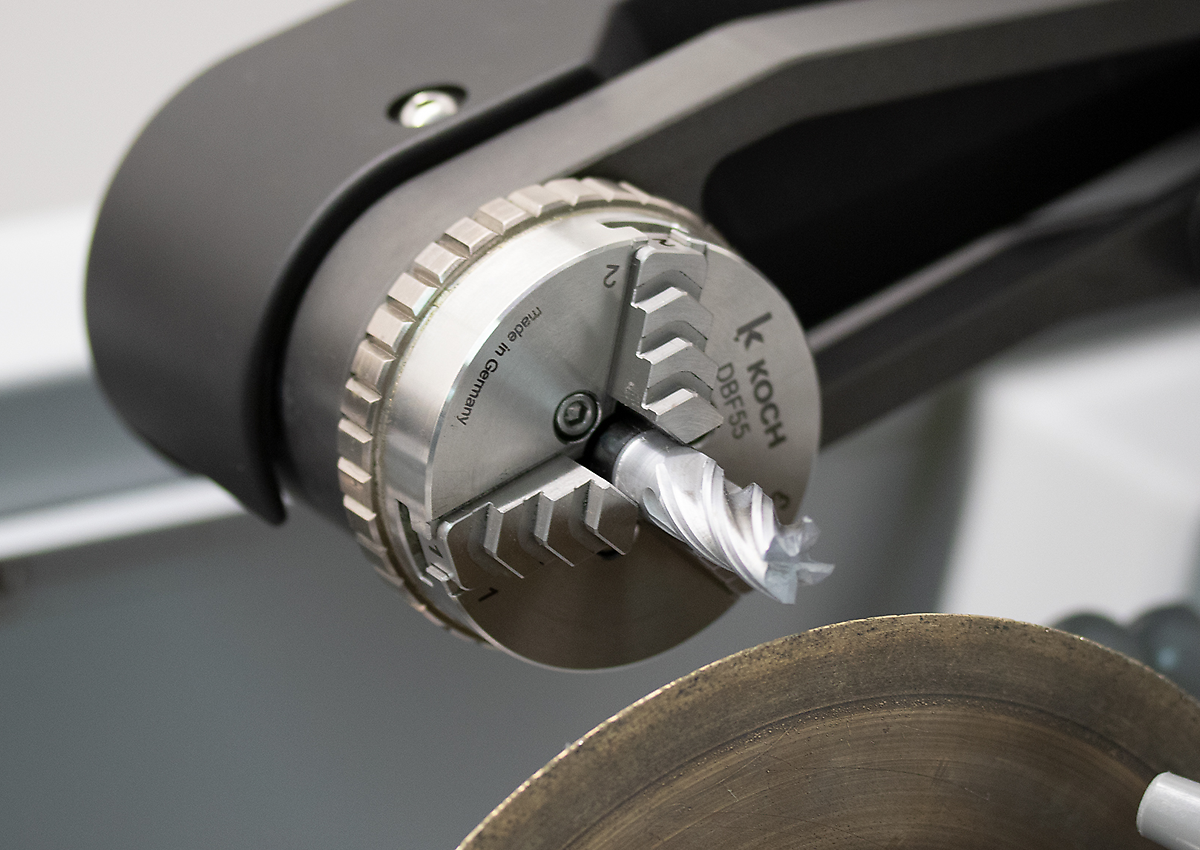

Im Schleifmodus können Proben mit einer Topfscheibe manuell oder halbautomatisch gezielt abgeschliffen werden (Zielpräparation).
Mithilfe eines geeigneten Spannmittels aus dem umfangreichen Zubehör werden eingebettete oder uneingebettete Proben bis zu einer Größe von Ø 40 mm komfortabel in die Trennmaschine eingespannt.

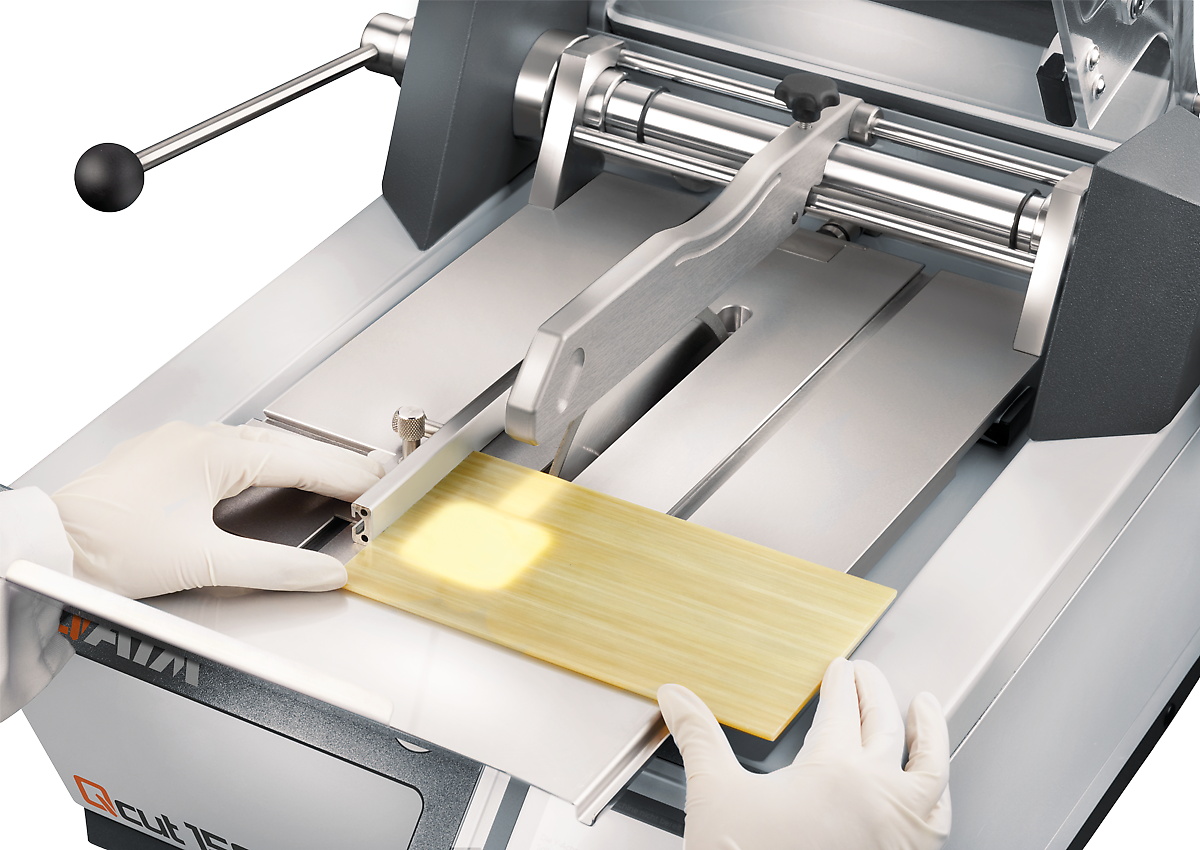

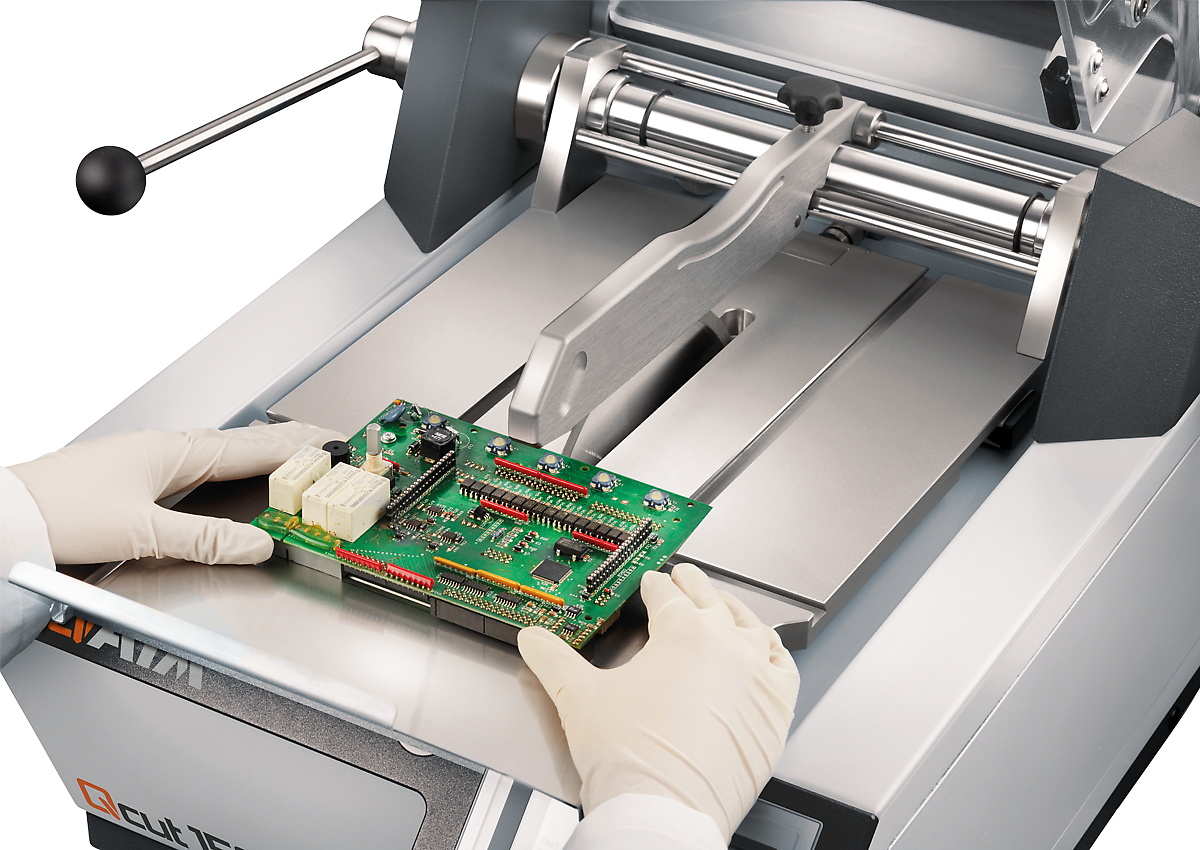

Größere Proben wie z.B. PCB und Plattenmaterial können mit dem werkzeuglos montierbaren Tischaufsatz schnell manuell getrennt werden.
Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.
Mit unseren innovativen Spannvorrichtungen werden Werkstücke sicher und präzise gespannt, um exakte Trenn- und Schleifprozesse zu gewährleisten. Qtools bietet eine große Auswahl an verschiedenen Spannvorrichtungen, die für eine Vielzahl von Anwendungen und Werkstückgrößen entwickelt wurden.
| Trennscheibe | ø 75 - 203 mm/8" |
| Drehzahl regelbar | 150 - 3000 U/min |
| max. Probengröße | ø 40 mm |
| Trennscheibenaufnahme | ø 12,7 mm |
| Variabel einstellbare Schnittkraft | 0 - 10 N |
| Vorschub | 0,01 - 20 mm/s (automatisch) |
| Y-Achse (Kappschnitt) | 120 mm (manuell /automatisch) |
| Z-Achse (Parallelschnitt) | 25 mm (manuell) |
| Positioniergenauigkeit Z-Achse | 0,005 mm |
| Antriebsleistung | 0,37 kW (S1) |
| Anschlussleistung | 0,75 kVA |
| B x H x T | 545 x 391 x 566 mm |
| Gewicht | ~ 45 kg (je nach Ausstattung) |
Technische Änderungen und Irrtümer vorbehalten
