Die Industrie-Nasstrennschleifmaschine Qcut 600 A erfüllt mit ihrem innovativen Bedienungs- und Konstruktionskonzept höchste Ansprüche an Raum und Schnittmöglichkeiten. Über die innovative Touchscreen-Steuerung sind für automatische Prozessabläufe kompakte Programmabläufe erstellbar.
Der wassergekühlte 15 kW-Hauptmotor ist im Schwenkarm integriert und der automatische Fahr- (X-Achse) und Kappschnitt (Y-Achse) kann durch hochdynamischen Achsenantrieb in Schnellfahrt bis zu 80 mm/sek. erreichen.
Durch die neuartige automatische Querzustellung (Z-Achse) über den Schwenkarm wird der Trennraum ideal ausgenutzt.

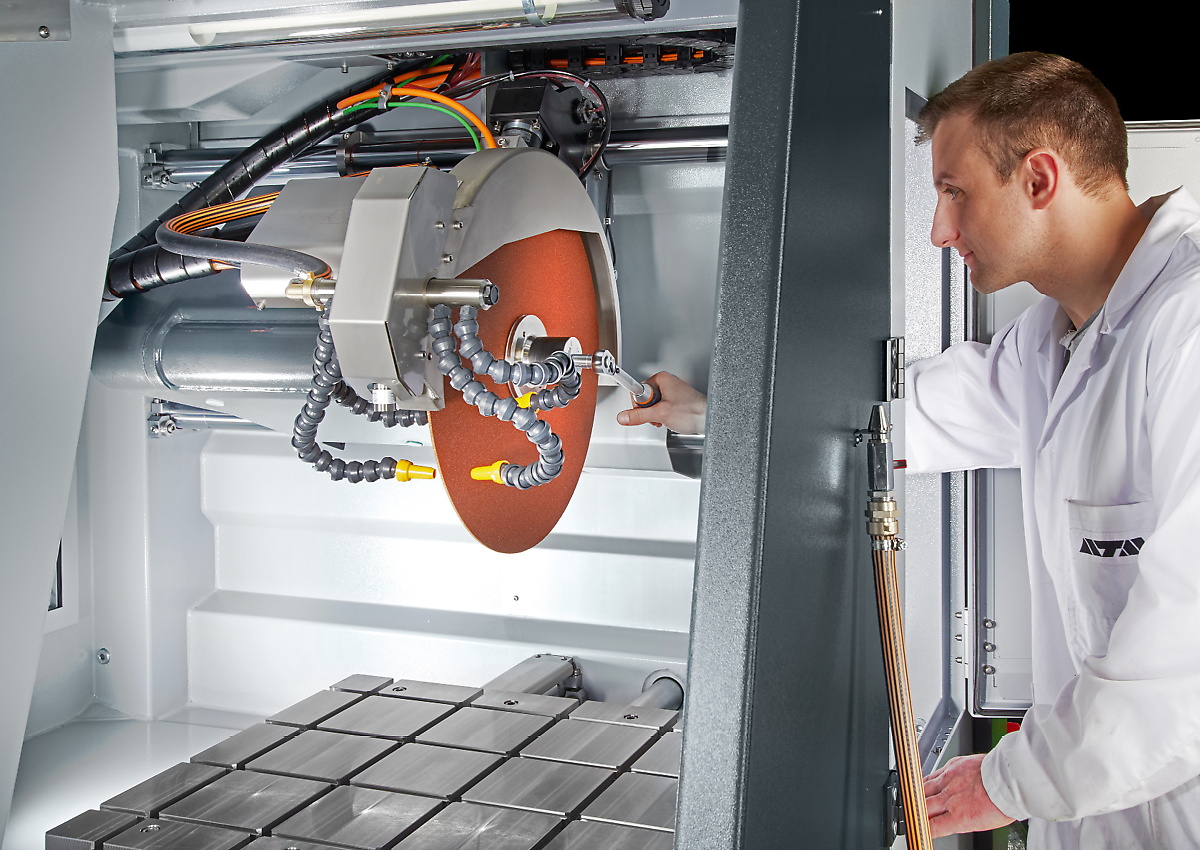

Die Trennscheibenschutzhaube wird beim Kappschnitt parallel geführt, um die Trennkapazität der Trennscheibe zu erhöhen. Die große Schiebe- und Seitentür mit Sicherheitsverschluss bei Trennscheibenbewegung sorgt für bestmöglichen Zugang zum großen Maschinentisch mit Längs- und Quernuten. Bei ganz nach rechts verfahrener Z-Achse ist ein Trennscheibenwechsel durch die Seitentür einfach und komfortabel möglich. Im Maschinenkorpus der robusten Stahl-Schweißkonstruktion sind Umwälzkühlung und automatische Zentralschmierung integriert.
Für beste Schnittergebnisse stehen umfangreiche Schnittarten zur Verfügung. In Kombination mit vielen Schnittpositionen werden Serienschnitte oder verschiedenartige Schnittfolgen mit unterschiedlichen Positionen realisierbar. Unterstützt wird der Trennprozess durch die regelbare Trennscheibendrehzahl. Die schnittkraftabhängige Vorschubregelung und Soft-Anfahrt gewährleistet eine ökonomische Schnittführung. Die Steuerung der X-/Z-/Y-Achse ist auch über einen Joystick manuell verfahrbar. Das Bedienpult ist quer verschiebbar.
Fahr- und Kappschnitt bieten durch unterschiedliche Kombinationen ein umfangreiches Schnittartenrepertoire. Neben dem linearen Diagonalschnitt sind der Stufen- und der Segmentschnitt für besonders schonendes Trennen empfehlenswert. Der Stufenschnitt bietet sich insbesondere für das Trennen hoher und langer Bauteile sowie Vollmaterial an. Der Segmentschnitt eignet sich durch wechselnde Trennflächen besonders für große Bauteile und harte Materialien.
Die Touchscreen-Oberfläche der QATM-Softwaresteuerung ist durch optische Menüführung übersichtlich und bedienerfreundlich. Kompakte Programmabläufe sind erstellbar und ermöglichen automatisierte Prozessabläufe, die über USB ausgetauscht und passwortgesichert werden können.
Der Multi-Positionsprozess MPP erlaubt, dass gleichzeitig verschiedene Bauteile auf dem Spanntisch positioniert und automatisch abgefahren werden. Die Teach-In-Funktion ermöglicht eine einfache und bedienerfreundliche Eingabe der Schnittpositionen durch Anfahren.
Ergänzend zur Schnittart kann der variable Taktvorschub hinzu gewählt werden. Der pulsierende Taktvorschub fördert ein regelmäßiges Kühlen und Freischneiden des Schnittbereiches.
Durch den optionalen Linienlaser lässt sich der Trennschnitt bereits vor dem Trennen auf dem Bauteil abbilden, um das Werkstück exakt ausrichten zu können
Über einen vorhandenen Breitband-Internetanschluss kann via VPN-Verbindung eine direkte Fehlerdiagnose und Online-Bedienerunterstützung durch QATM erfolgen.
Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.

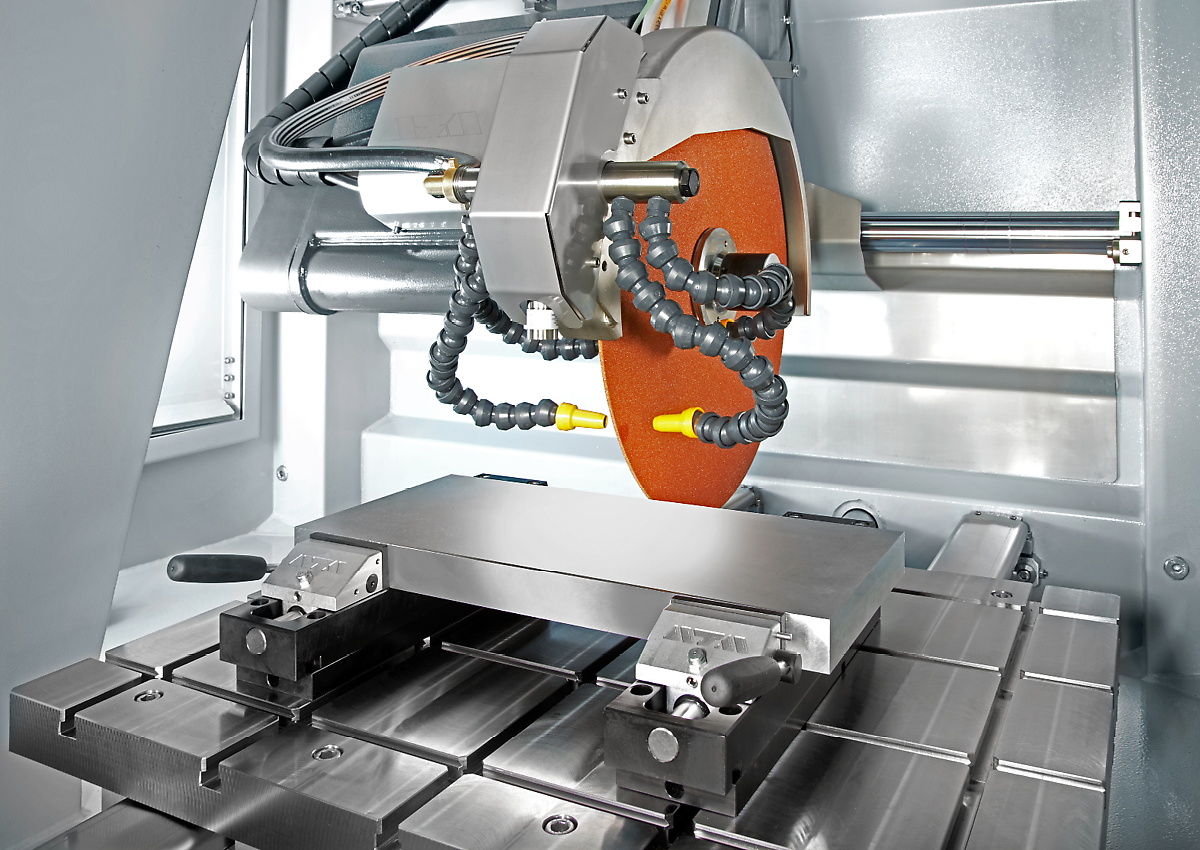

Mit unseren innovativen Spannvorrichtungen werden Werkstücke sicher und präzise gespannt, um exakte Trenn- und Schleifprozesse zu gewährleisten. Qtools bietet eine große Auswahl an verschiedenen Spannvorrichtungen, die für eine Vielzahl von Anwendungen und Werkstückgrößen entwickelt wurden.
| Trennscheibe | bis zu ø 600 mm/24" |
| Max. Probengröße | ø 244 mm |
| Max. Schnitttiefe der Trennscheibe | 190 mm (ø 500 mm Trennscheibe) |
| Trennscheibenaufnahme | ø 32/40 mm |
| X-Achse (Fahrschnitt) automatisch | 550 mm |
| Y-Achse (Kappschnitt) automatisch | 360 mm |
| Z-Achse automatisch | 550 mm |
| Positioniergenauigkeit Z-Achse | 0,1 mm |
| Tisch BxT | 750 x 600 mm, rostfrei |
| Nutbreite | 12 mm |
| Drehzahl | variable 1000-2400 min-1 |
| Antriebsleistung (Hauptantrieb) | 15 kW S1 |
| Anschlussleistung | 30 kVA |

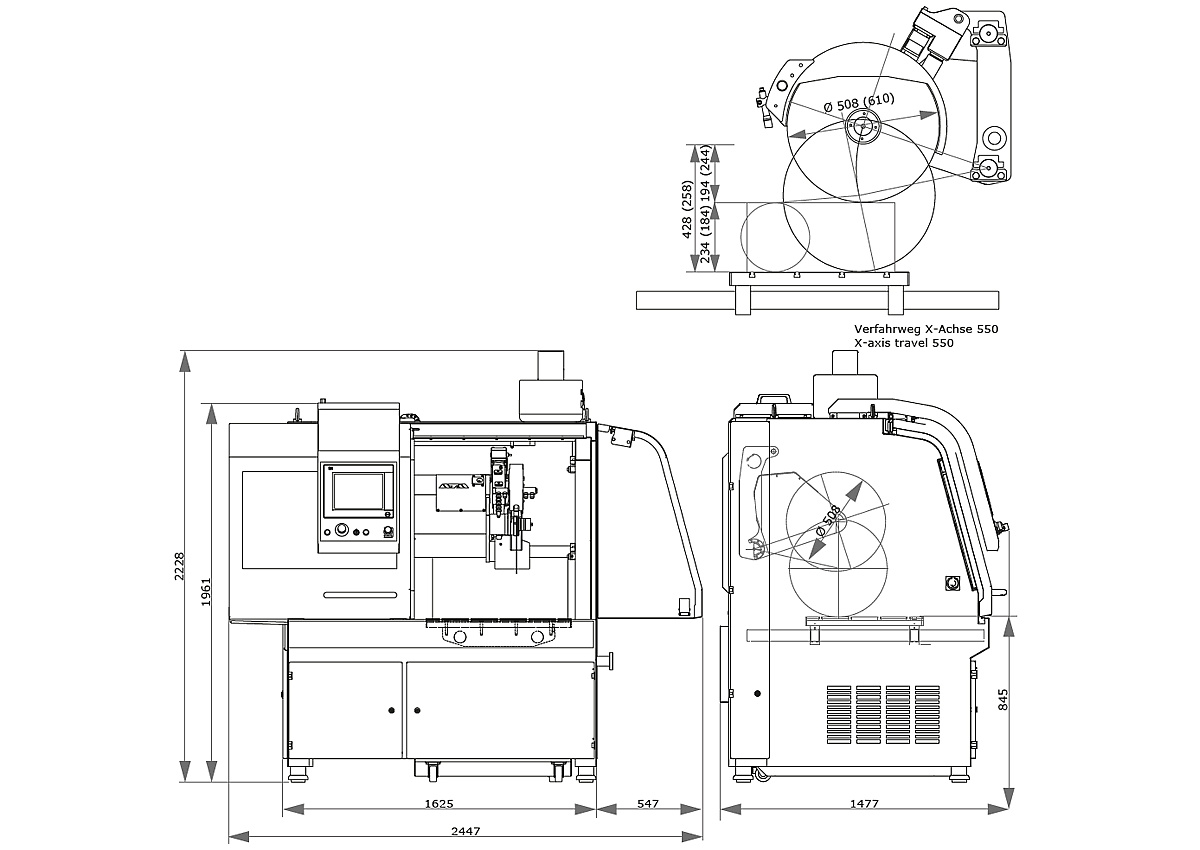

| B x H x T | 1488 x 1960 x 1477 mm |
| Gewicht | ~ 1600 kg (abhängig von der Ausrüstung) |
Technische Änderungen und Irrtümer vorbehalten
