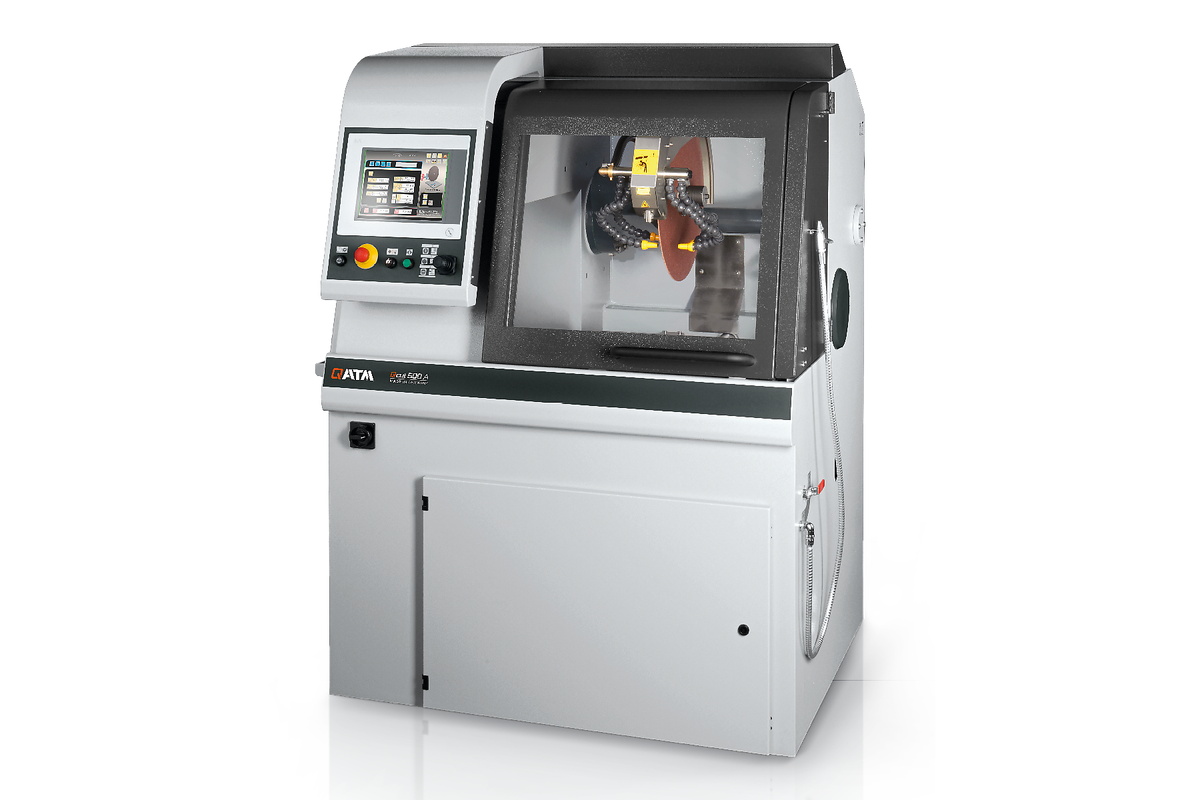

Die Universal-Trennmaschine Qcut 500 A erfüllt mit ihrem innovativen Bedienungs- und Konstruktionskonzept höchste Ansprüche an Raum und Schnittmöglichkeiten. Der automatische Fahr- (X-Achse) und Kappschnitt (Y-Achse) kann durch hochdynamischen Achsenantrieb in Schnellfahrt bis zu 80 mm/sek. erreichen.
Die Touchscreen-Oberfläche der QATM-Softwaresteuerung ist durch optische Menüführung übersichtlich und bedienerfreundlich. Kompakte Programmabläufe sind erstellbar und ermöglichen automatisierte Prozessabläufe, die über USB ausgetauscht und passwortgesichert werden können.

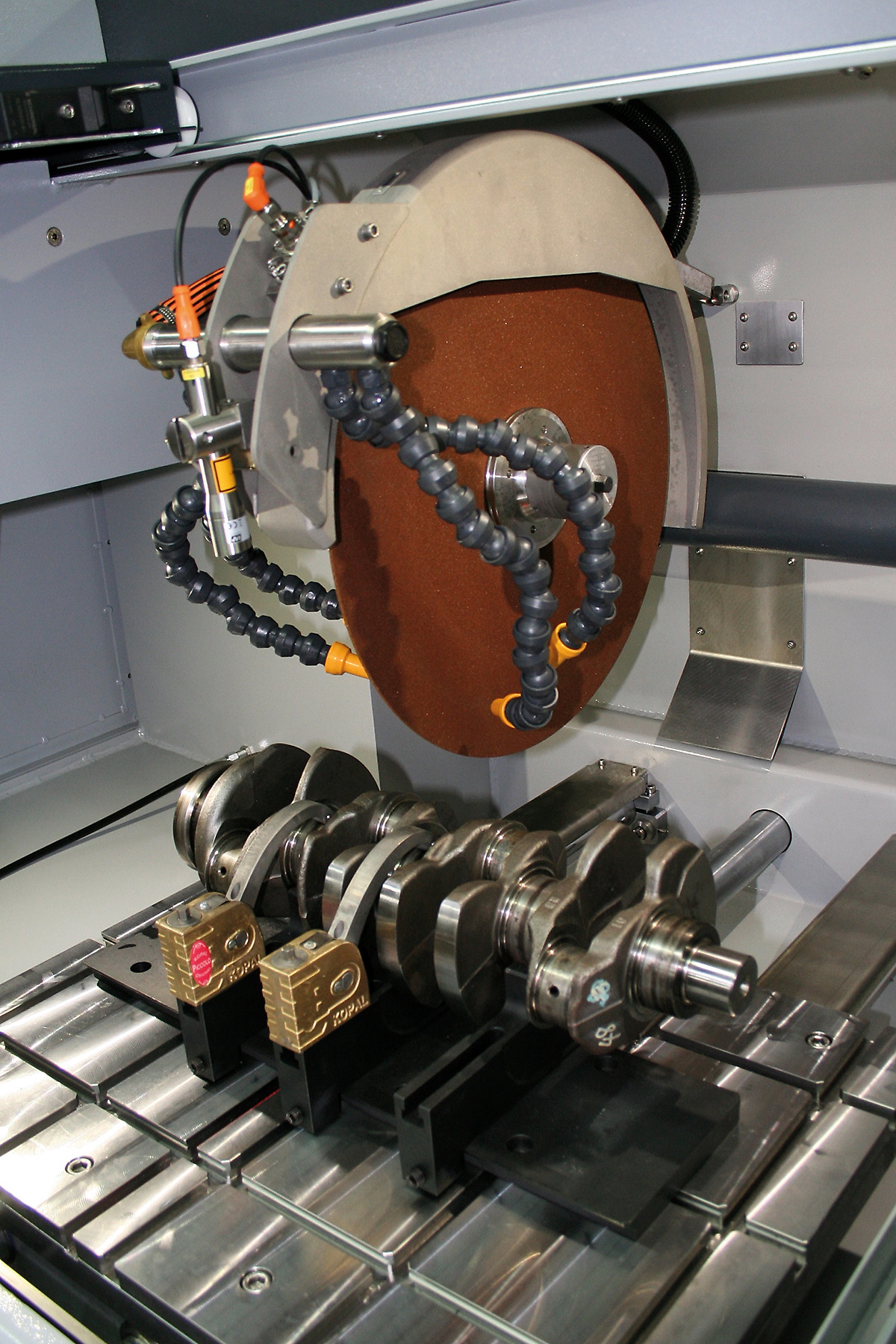

Fahr- und Kappschnitt bieten durch unterschiedliche Kombinationen ein umfangreiches Schnittartenrepertoire. Neben dem linearen Diagonalschnitt sind der Stufen- und der Segmentschnitt für besonders schonendes Trennen empfehlenswert. Der Stufenschnitt bietet sich insbesondere für das Trennen hoher und langer Bauteile sowie Vollmaterial an. Der Segmentschnitt eignet sich durch wechselnde Trennflächen besonders für große Bauteile und harte Materialien.
Die Touchscreen-Oberfläche der QATM-Softwaresteuerung ist durch optische Menüführung übersichtlich und bedienerfreundlich. Kompakte Programmabläufe sind erstellbar und ermöglichen automatisierte Prozessabläufe, die über USB ausgetauscht und passwortgesichert werden können.
Ergänzend zur Schnittart kann der variable Taktvorschub hinzu gewählt werden. Der pulsierende Taktvorschub fördert ein regelmäßiges Kühlen und Freischneiden des Schnittbereiches.
Über einen vorhandenen Breitband-Internetanschluss kann via VPN-Verbindung eine direkte Fehlerdiagnose und Online-Bedienerunterstützung durch QATM erfolgen.

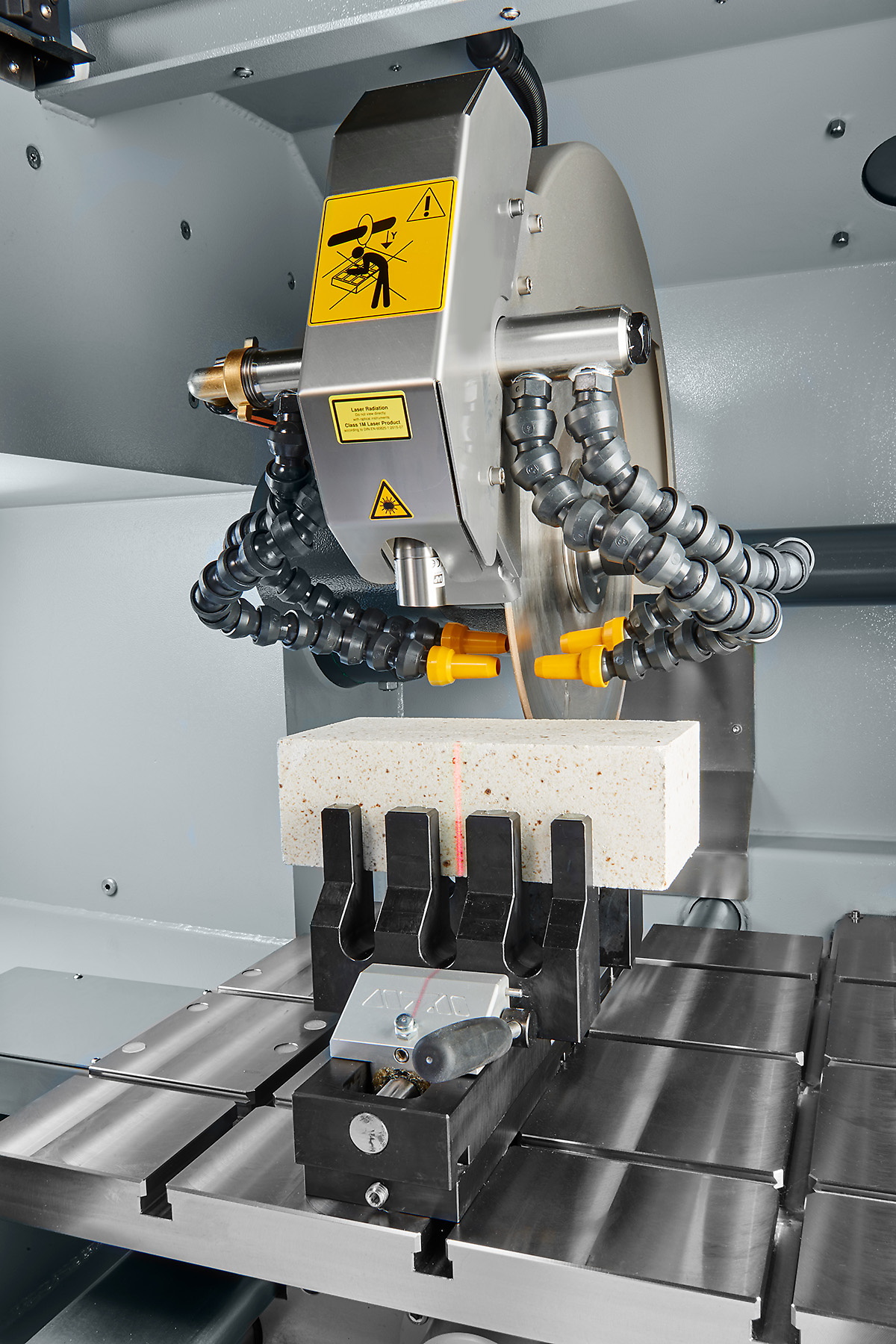

Durch den optionalen Linienlaser lässt sich der Trennschnitt bereits vor dem Trennen auf dem Bauteil abbilden, um das Werkstück exakt ausrichten zu können.
|
|
Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.

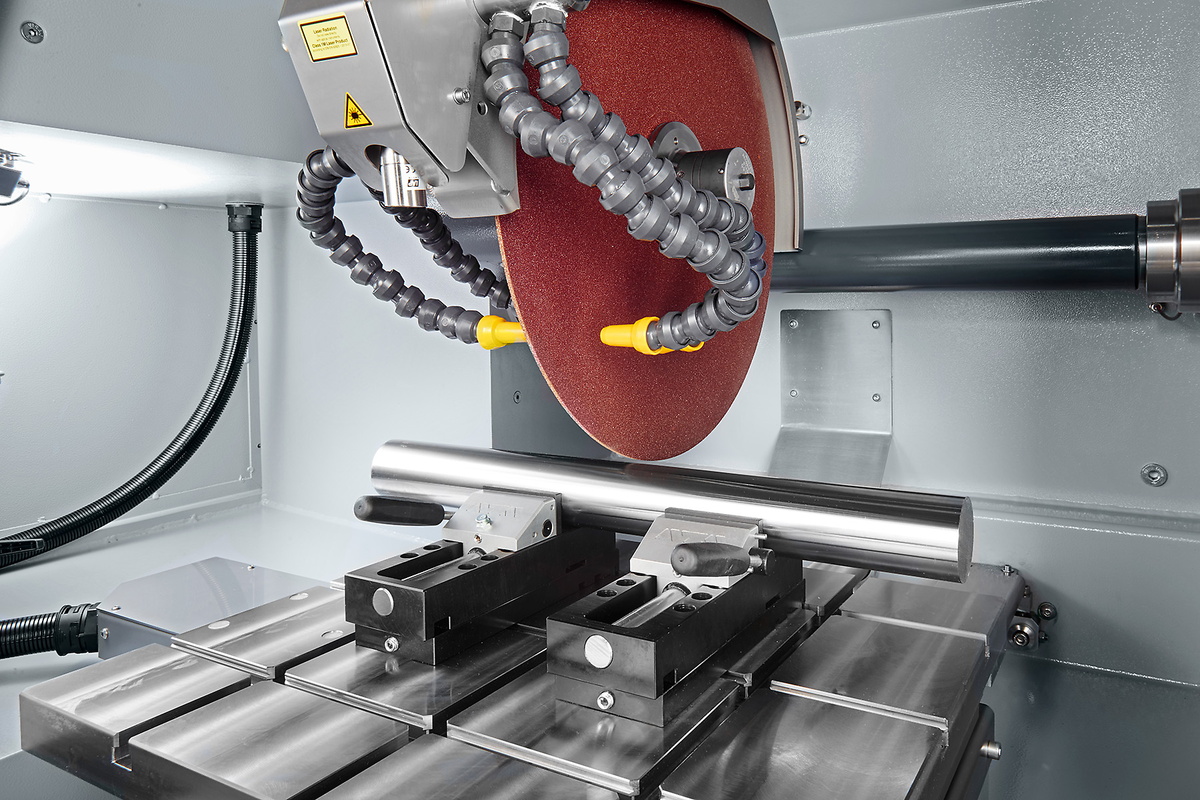

Mit unseren innovativen Spannvorrichtungen werden Werkstücke sicher und präzise gespannt, um exakte Trenn- und Schleifprozesse zu gewährleisten. Qtools bietet eine große Auswahl an verschiedenen Spannvorrichtungen, die für eine Vielzahl von Anwendungen und Werkstückgrößen entwickelt wurden.
| Trennscheibe | bis zu ø 508 mm/20" |
| Max. Probengröße | ø 190 mm |
| Trennscheibenaufnahme | ø 32/40 mm |
| X-Achse (Fahrschnitt) automatisch | 420 mm |
| Y-Achse (Kappschnitt) automatisch | 280 mm |
| Z-Achse (Parallelschnitt) automatisch (Option) | 200 mm |
| Positioniergenauigkeit Z-Achse | 0,1 mm |
| Tisch mit Z-Achse BxT | 550 x 500 mm, rostfrei |
| Tisch ohne Z-Achse BxT | 700 x 500 mm, rostfrei |
| Nutbreite | 12 mm |
| Drehzahl | variabel 1000-2800 /1000-2400 min-1 |
| Anschlussleistung | 30 KVA |
| Antriebsleistung (Hauptantrieb) | 15 kW, S1 Betrieb |
| B x H x T | 1300 x 1820 x 1250 mm |
| Gewicht | ~ 1000 kg (abhängig von der Ausrüstung) |
Technische Änderungen und Irrtümer vorbehalten
