Trennmaschine Qcut 400 A

Angebotsanfrage
PDF erstellen

Sprache:

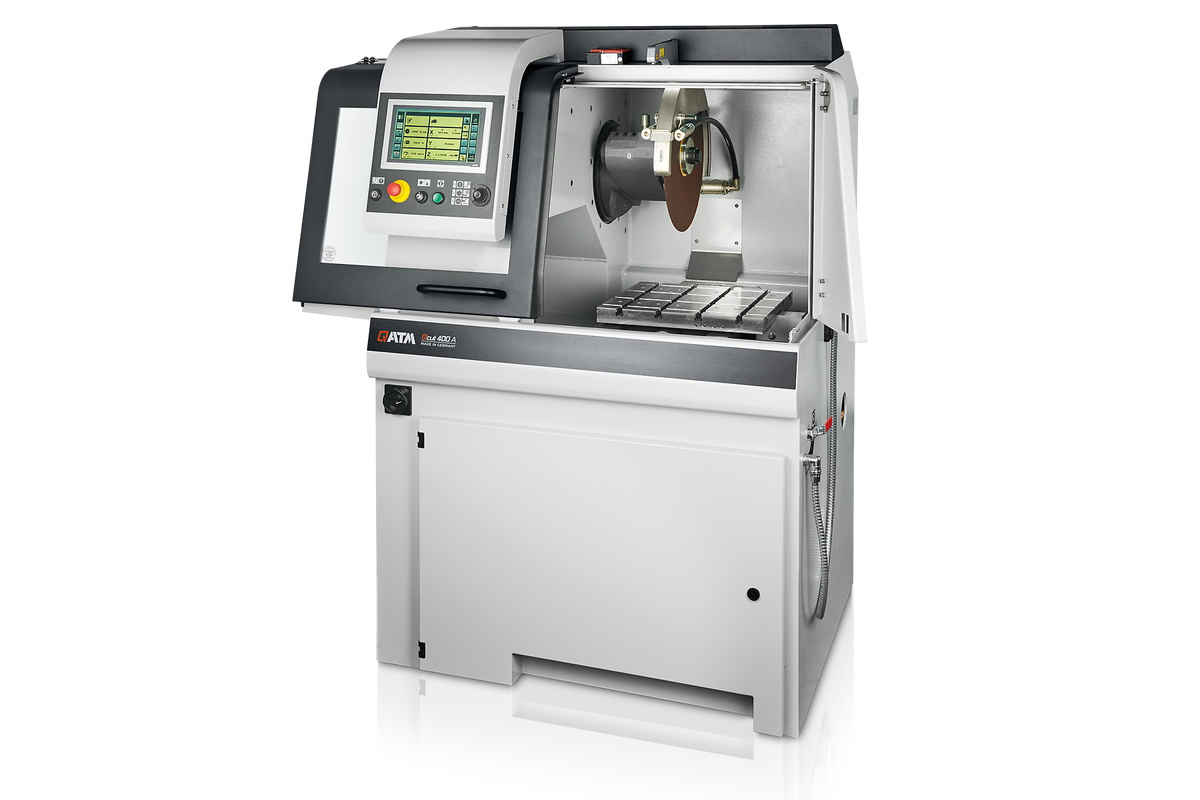

Die Universal-Trennmaschine Qcut 400 A mit automatischem Fahr- und Kappschnitt erlaubt exaktes, berührungsarmes Trennen mit zwei Achsen in beliebiger Richtung (Y/X-Achse) und kann mit einer automatischen oder manuellen Z-Achse für parallele Serienschnitte erweitert werden.

  • Großer Trennraum aus robuster, pulverbeschichteter Aluminiumkonstruktion
  • Optimaler Zugang durch Schiebe- und Seitentür

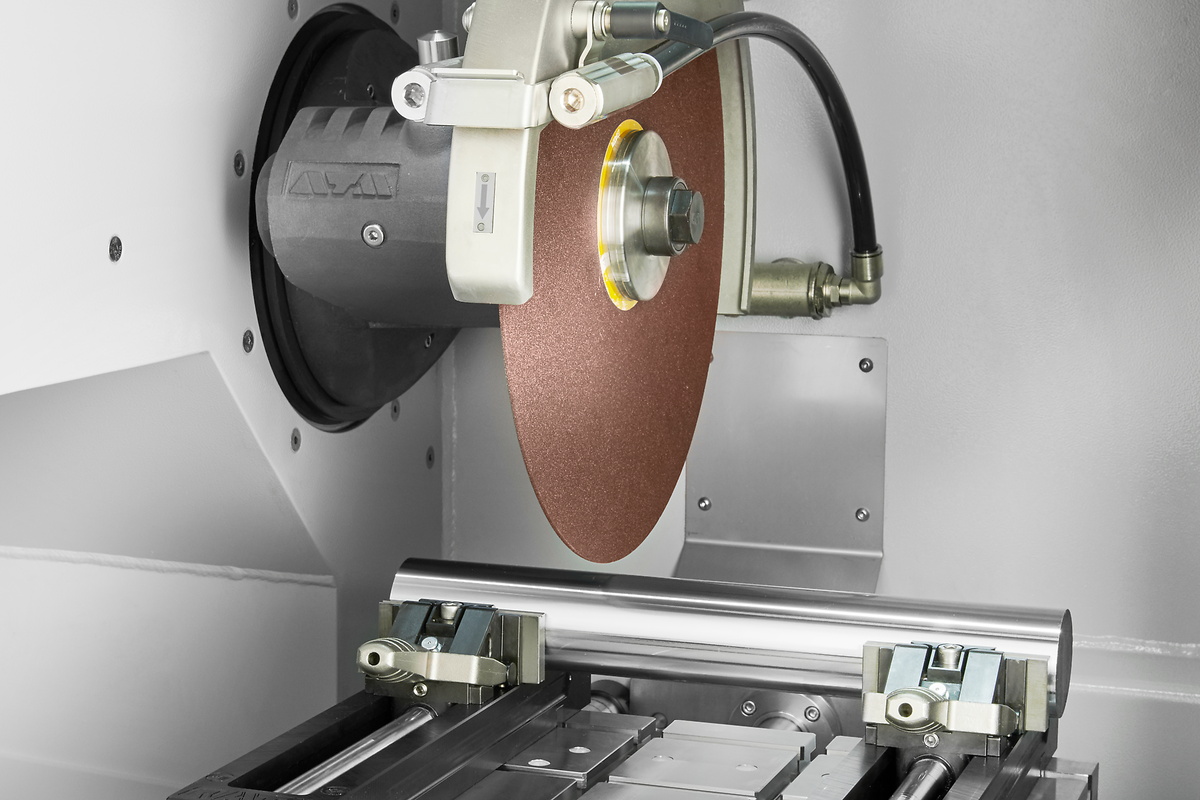

  • Sichere Befestigung komplexer Geometrien auf dem T-Nutenspanntisch
  • Innovatives Quick-Change System für einfache Wartung und Trennscheibenwechsel
  • Energiesparende, bruchunempfindliche LED-Innenbeleuchtung für optimale Ausleuchtung
Präzisionsquerzustellung

Präzisionsquerzustellung

Die Z-Achse ist im Maschinentisch integriert und die Trennbereichshöhe wird somit erhalten. Die automatische Querzustellung mit Serienschnittfunktion ist für exakte Parallelschnitte geeignet.

Sicherheit

Sicherheit

Die integrierte Stillstandsüberwachung erlaubt ein Öffnen der Türen nur bei Stillstand der Trennscheibe.

Laser-Ausrichthilfe

Laser-Ausrichthilfe

Durch den optionalen Linienlaser lässt sich der Trennschnitt bereits vor dem Trennen auf dem Bauteil abbilden, um das Werkstück exakt ausrichten zu können.

Drehvorrichtung

Drehvorrichtung

Die optionale Drehvorrichtung verfügt über eine über eine radiale Achse, parallel zur Trennscheibe, wobei die Winkeleingabe über Software gesteuert wird.

Elektronische Steuerung

Mit der elektronischen Steuerung lassen sich die Trennparameter speichern und abrufen, sowie Wartungsaufgaben kundenspezifisch anlegen. Alle Parameter wie Vorschubgeschwindigkeit, Weg und Schnittkraft sind während des automatischen Ablaufs veränderbar.

Programmablauf

Mit Betätigung der Starttaste wird der Antriebsmotor und der Vorschub aktiviert. Die integrierte Anschnitterkennung sorgt für ein gleichbleibendes Trennverhalten auch bei starker Trennscheibenabnutzung während der Trennvorgänge. Die Vorschubgeschwindigkeit regelt bei Überlastung automatisch zurück.

Taktvorschub

Besonders beim Trennen von dickeren und schwierig zu trennenden Werkstoffen bringt der regelbare, automatische Taktvorschub durch Kühlen und Freischneiden des Schnittbereichs materialschonende Vorteile.

Schnittkraftabhängige Vorschubregulierung

Die Vorschubgeschwindigkeit wird bei Erreichen der eingegebenen maximalen Leistung reduziert. Dies schützt Gerät und Trennmittel vor Überlastung.

Produktvorteile

  • Automatischer Fahr- und Kappschnitt (X- und Y-Achse)
  • 10,1" Touch-Screen mit intuitiver QATM Benutzersoftware
  • Optimale Trennraumbeleuchtung mittels LED Leiste
  • Erhöhte Trennkapazität durch parallel geführte Trennscheibenschutzhaube
  • Seitenöffnung rechts für lange Teile
  • Automatische Anschnitterkennung
  • Schnittkraftabhängige Vorschubregelung (X- und Y-Achse)
  • 200 Benutzerprogramme speicherbar
Umwälzkühlung

Umwälzkühlung

  • im Gehäuse integriert, ausfahrbar
  • Mehrkammerfilterung
  • Einlaufsieb mit Filtersack (siehe Verbrauchsmaterialien)

Bandfilteranlage 285

  • Behältergröße: 285 Ltr.
  • Filterleistung: 100 Ltr./min (bzgl. Emulsion)
  • Pumpleistung: 100 Ltr./min
Umwälzkühlung

Zentrifugalabscheider

  • zum Abscheiden von Ölnebel
  • reinigt die Luft und erhöht die Sicht
  • Absaugleistung 425 m3/h

Perfektes Trennen - Verbrauchsmaterial von Qprep

Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.

Schnell, leistungsfähig, flexibel - Spannmittel von Qtools

Mit unseren innovativen Spannvorrichtungen werden Werkstücke sicher und präzise gespannt, um exakte Trenn- und Schleifprozesse zu gewährleisten. Qtools bietet eine große Auswahl an verschiedenen Spannvorrichtungen, die für eine Vielzahl von Anwendungen und Werkstückgrößen entwickelt wurden.

Leistungsmerkmale

Trennscheibebis zu ø 406 mm/16"
Max. Probengrößeø 150 mm
X-Achse (Fahrschnitt) automatisch345 mm
Y-Achse (Kappschnitt) automatisch200 mm
Z-Achse (Parallelschnitt) manuell oder automatisch (Option)150 mm
Positioniergenauigkeit Z-Achse0,1 mm
Nutbreite12 mm
Drehzahlvariabel
Anschlussleistung17 kVA
Antriebsleistung (Hauptantrieb)7 kW, S1

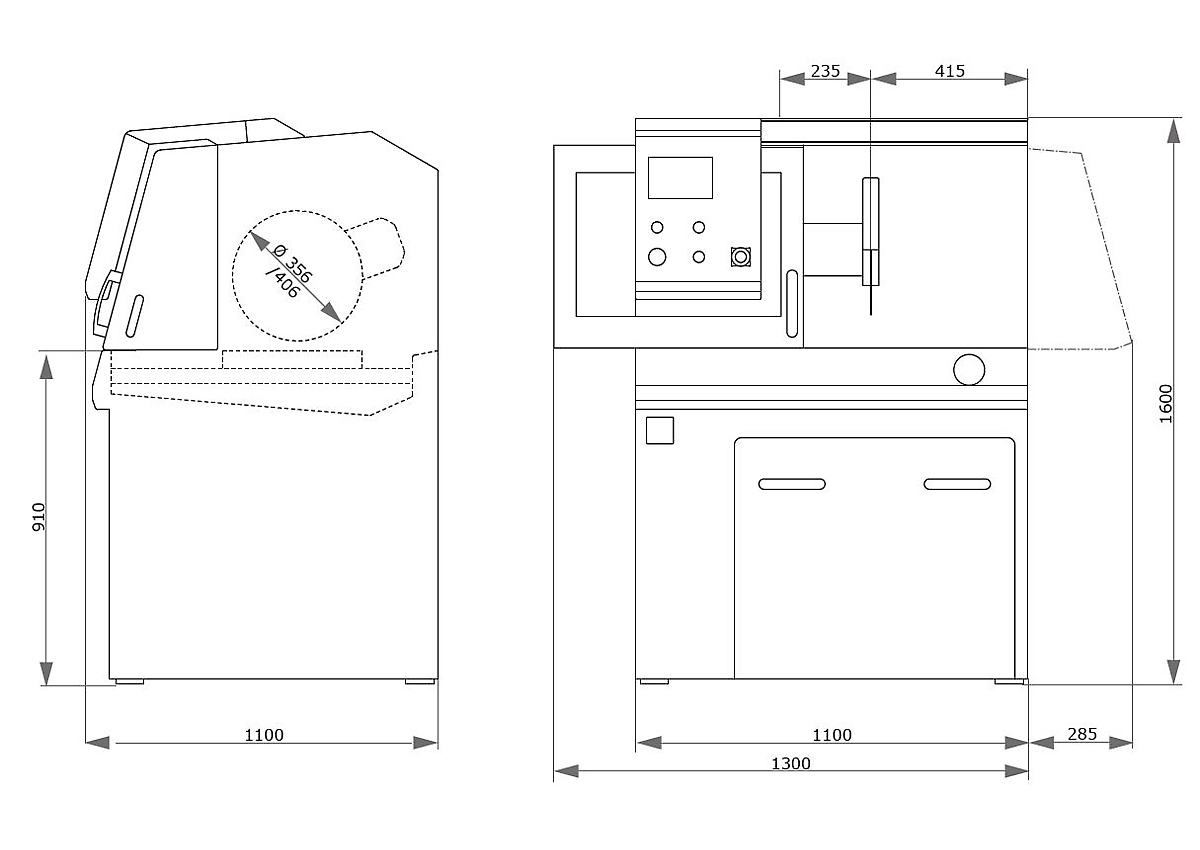

B x H x T1100 x 1610 x 930 mm
Gewicht (je nach Ausstattung)~ 480 kg

Technische Änderungen und Irrtümer vorbehalten
