Universalspanner

Universalspanner

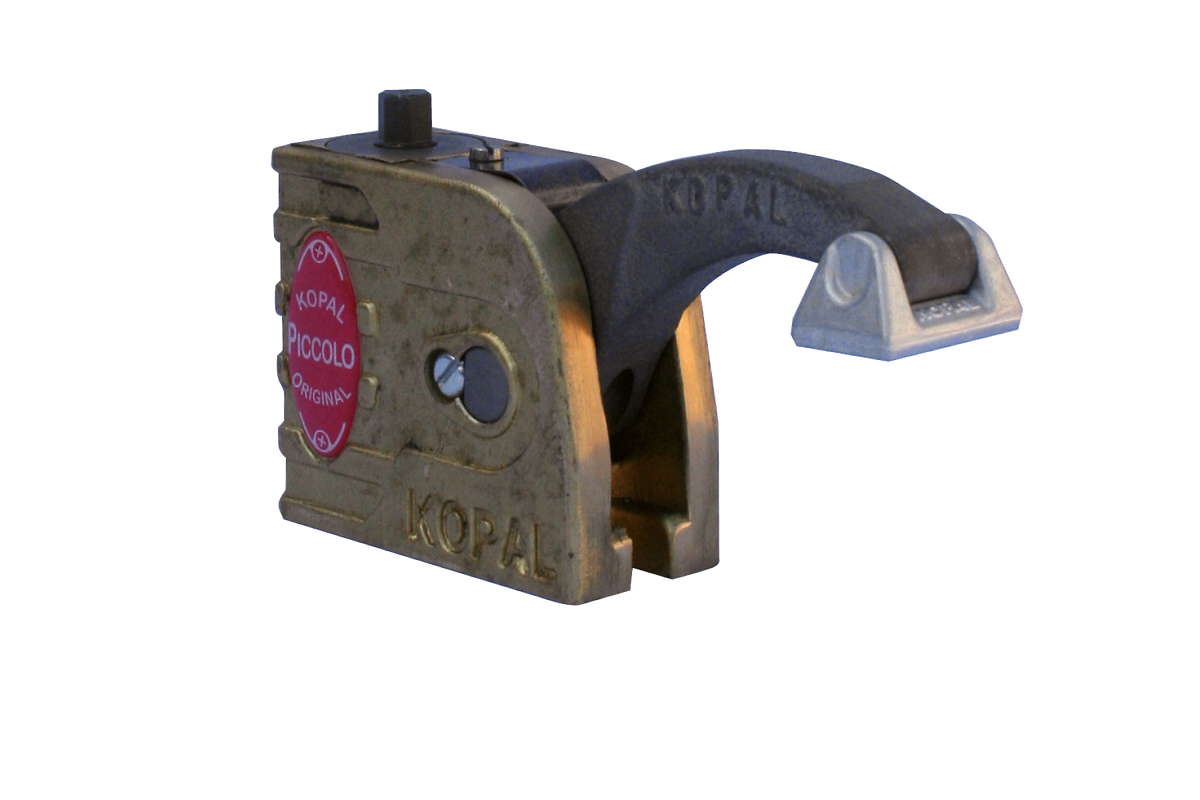

Piccolo 54

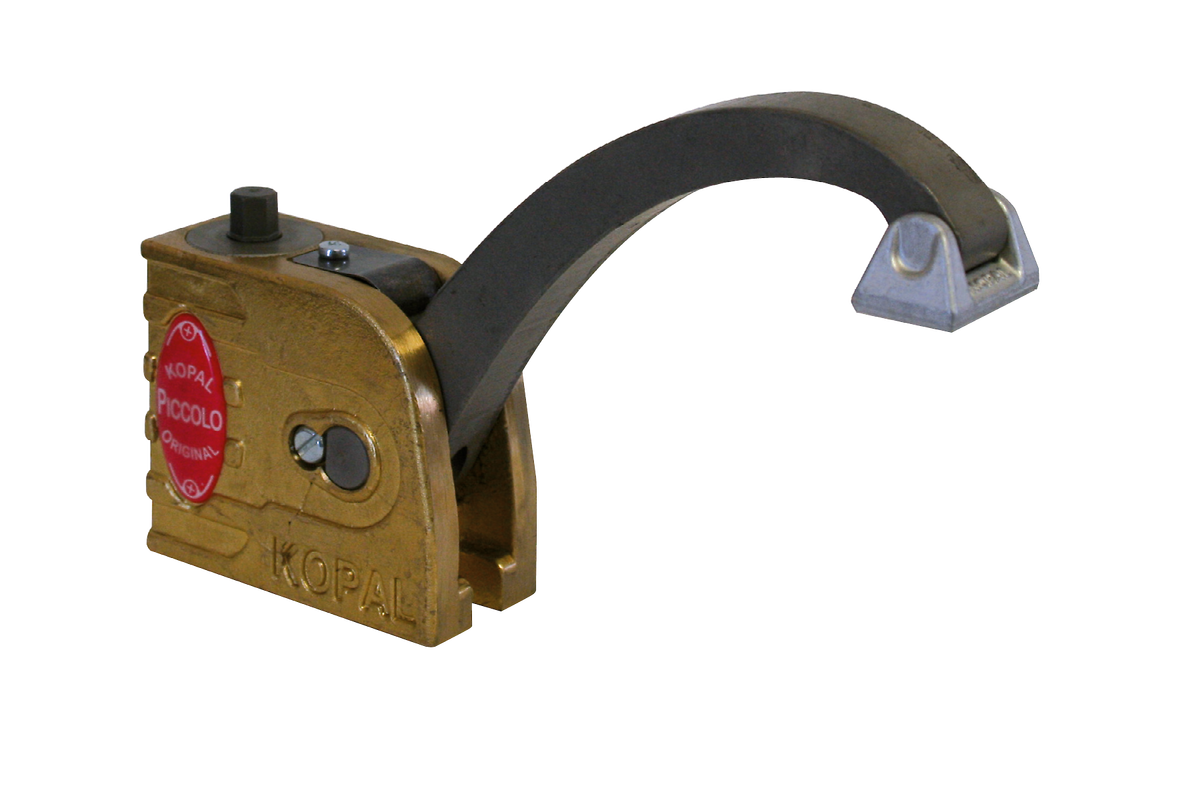

Piccolo 100

Mono 61

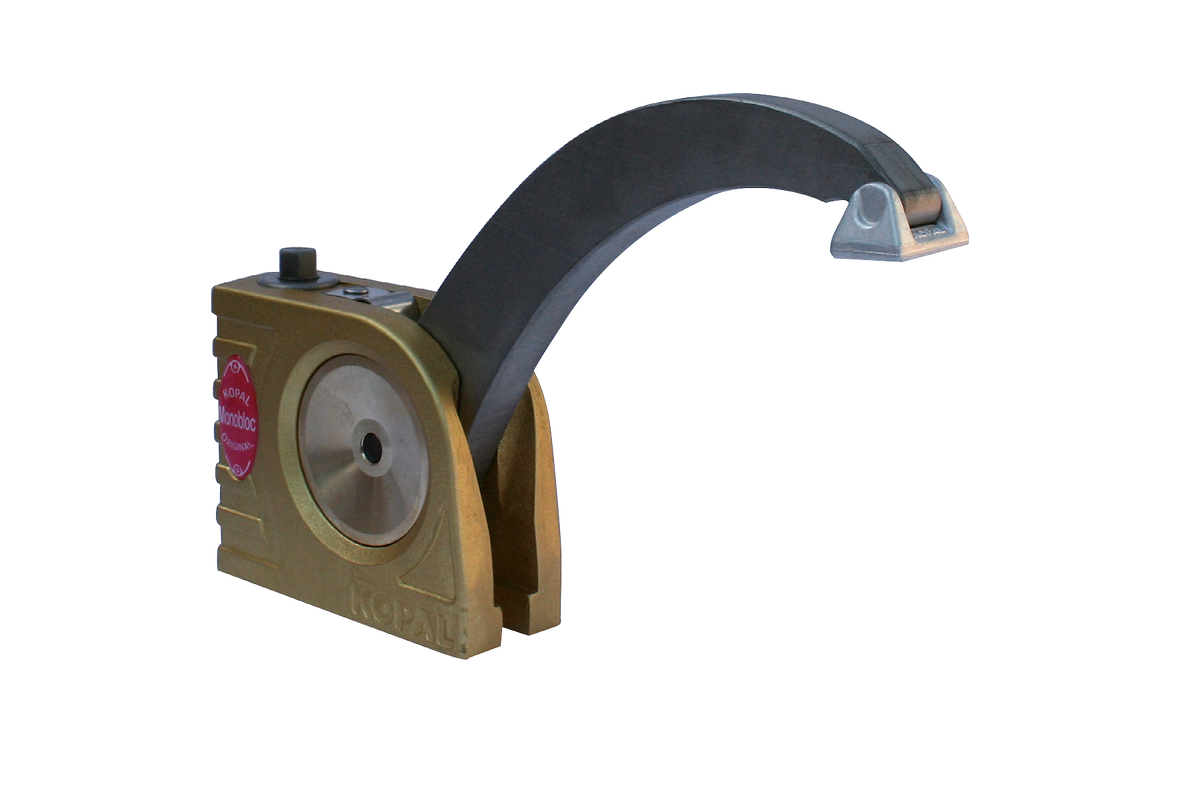

Mono 132

Duo vice

Kettenspanner

Universalspanner Armausladung Spannhöhe Spannkraft Befestigungsschraube T-Nutenstein
Piccolo 54 54 mm 15 - 58 mm 6.5 kN M8 x 25 M8 x 12
Piccolo 100 100 mm 40 - 90 mm 4.2 kN M8 x 25 M8 x 12
Mono 61 61 mm 8 - 102 mm 12 kN M10 x 32 M10 x 12
Mono 132 132 mm 43 - 155 mm 8 kN M10 x 32 M10 x 12
Duo vice* 46-91 mm 4 - 142 mm 11 kN M10 x 32 M10 x 12
Kettenspanner** Chain length: 1 m - 16 kN M10 x 32/25 M10 x 12

Highlights

  • Auslieferung inkl. Spannschlüssel

*Universalspanner Duo

  • Zum Spannen und Heben
  • Hubhöhe: 4 - 142 mm
  • Mit 2 auswechselbaren Spannarmens

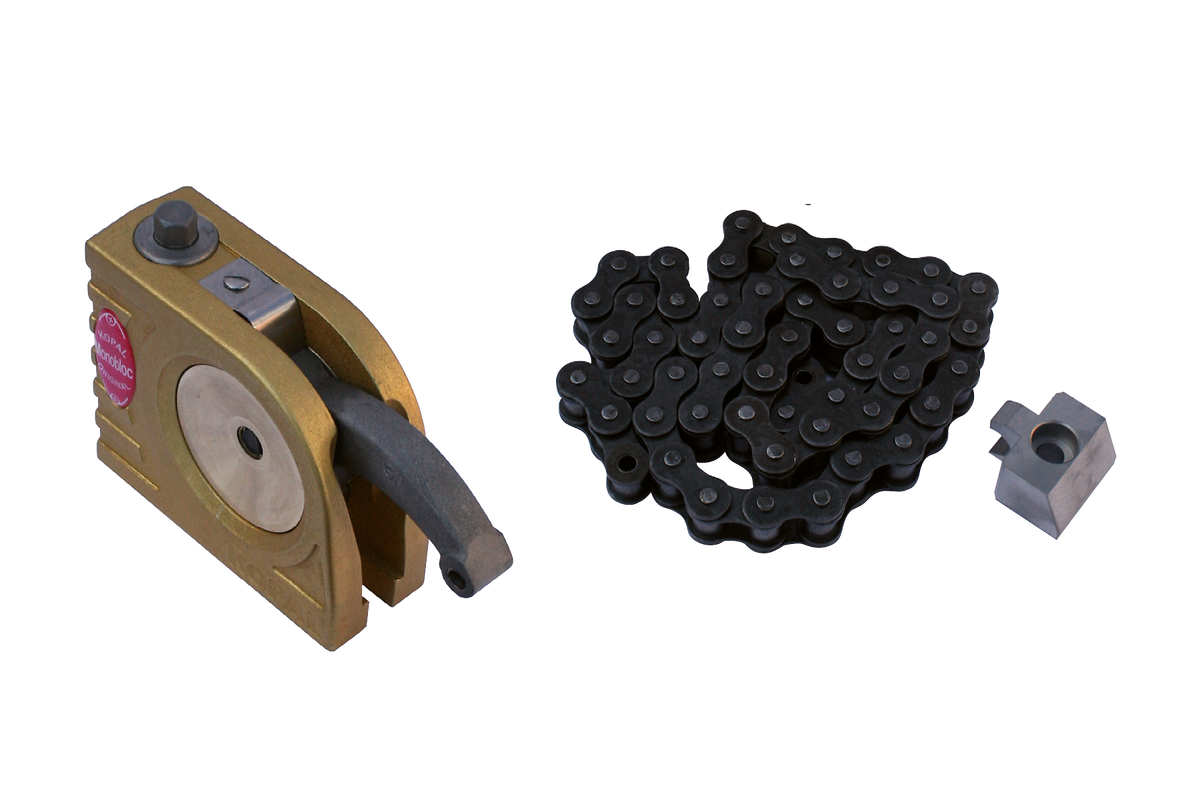

**Kettenspanner

  • Zum Spannen von großen Bauteilen
  • Inkl. 1x Universalspanner Duo und Befestigungselement für Kette

Zubehör für Universalspanner

Zubehör, mit dem die Universalspanner individuell an die jeweiligen Bauteile angepasst werden können.

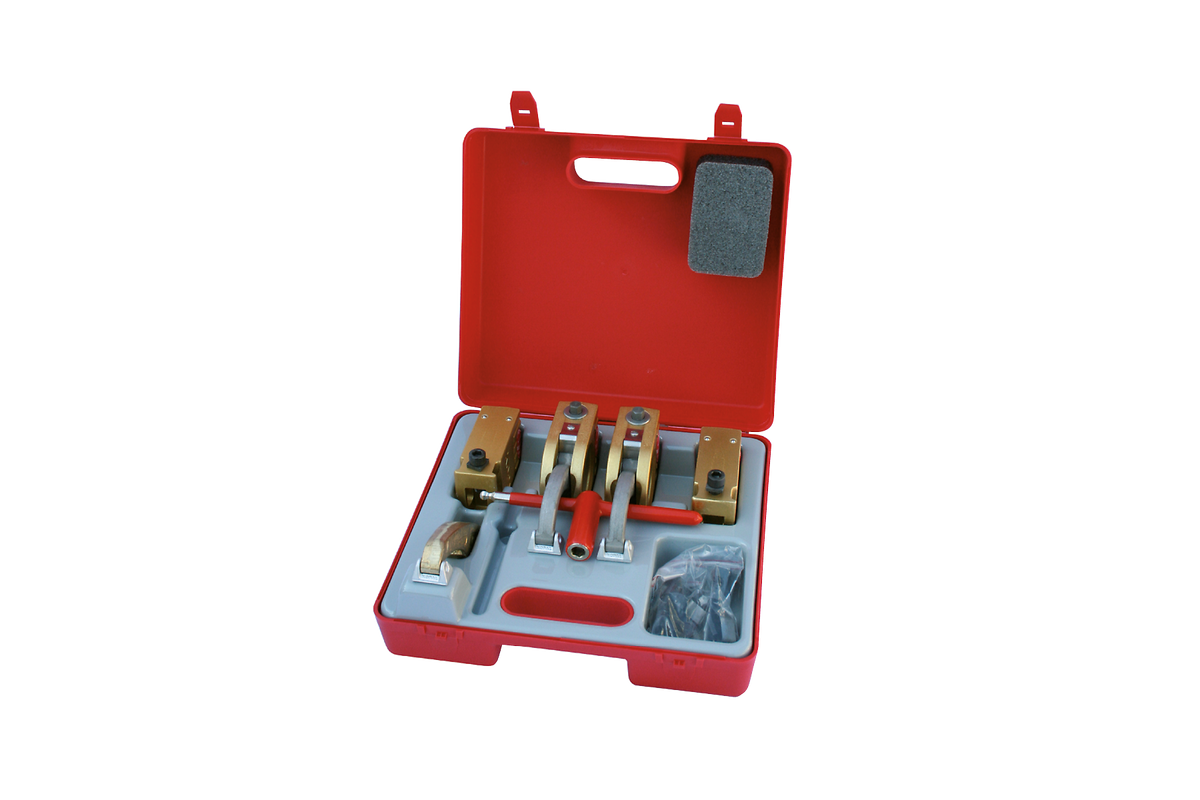

Kofferset Universalspanner Mono 61

  • 2x Universalspanner Mono 61
  • 2x Höhenuntersatz Mono
  • 1x Verlängerungsarm
  • 3x Spannschuh Standard
  • 1x Spannschuh Querbrücke, Längsbrücke, Quer-, Längsprisma
  • 4x T-Nutenstein rostfrei M 10 x 12
  • 4x Befestigungsschrauben M 10 x 32 I inkl. Spannschlüssel
  • inkl. Spannschlüssel

Kofferset Universalspanner Mono 61

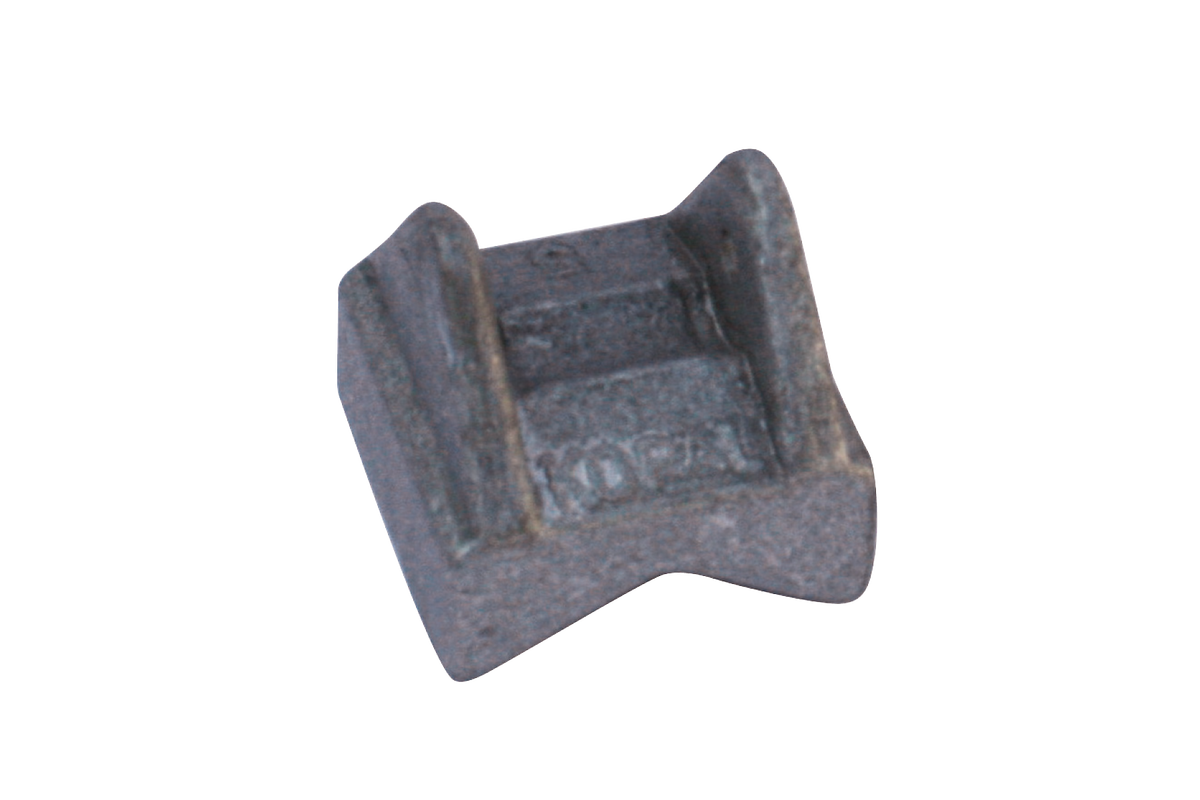

Spannschuh Längsprisma

  • Für alle Universalspanner
  • Zum Spannen von zylindrischen Bauteilen

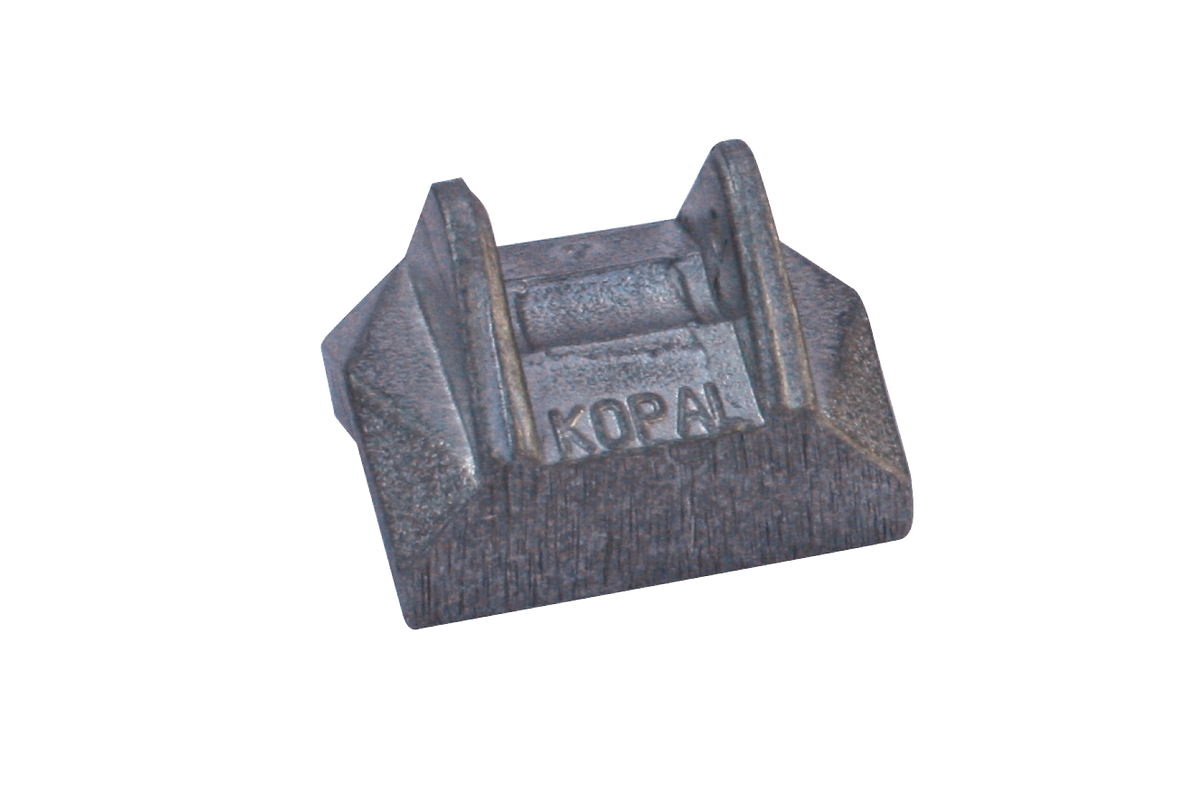

Spannschuh Querprisma

  • Für alle Universalspanner
  • Zum Spannen von zylindrischen Bauteilen

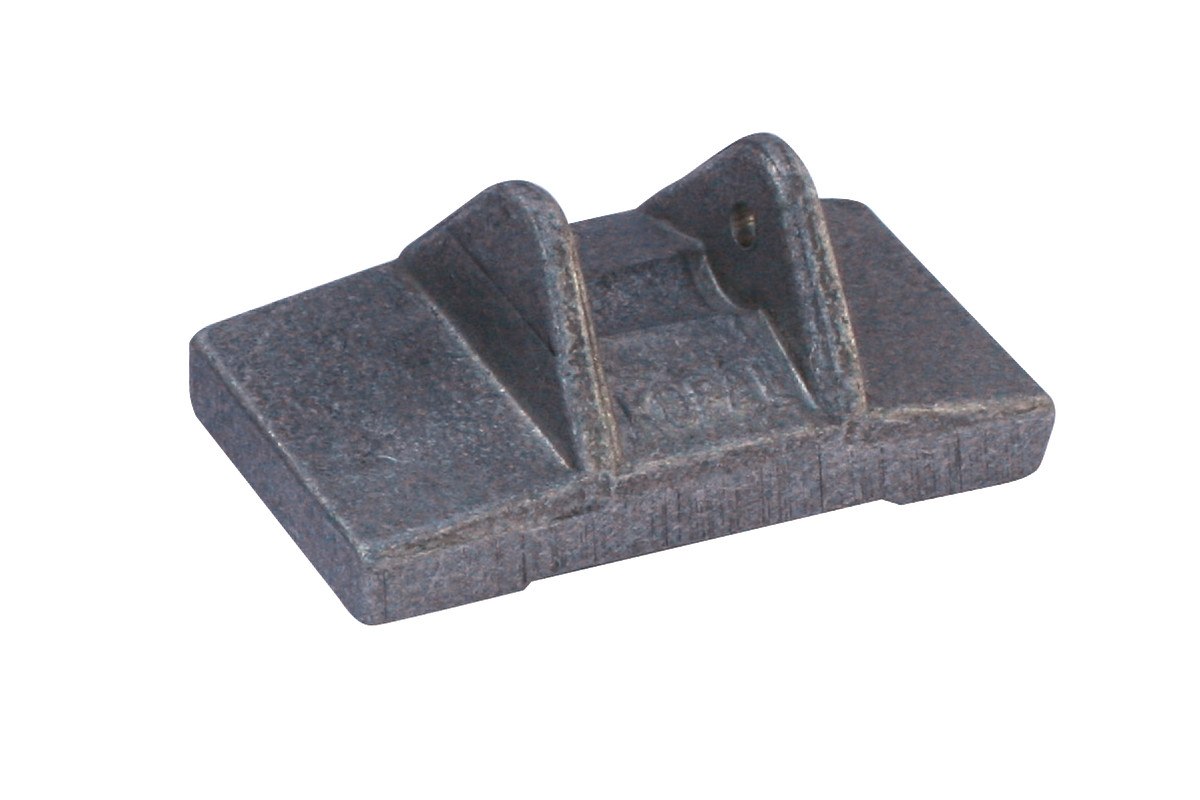

Spannschuh Querbrücke

  • Für alle Universalspanner
  • Zum Spannen größerer Bauteile

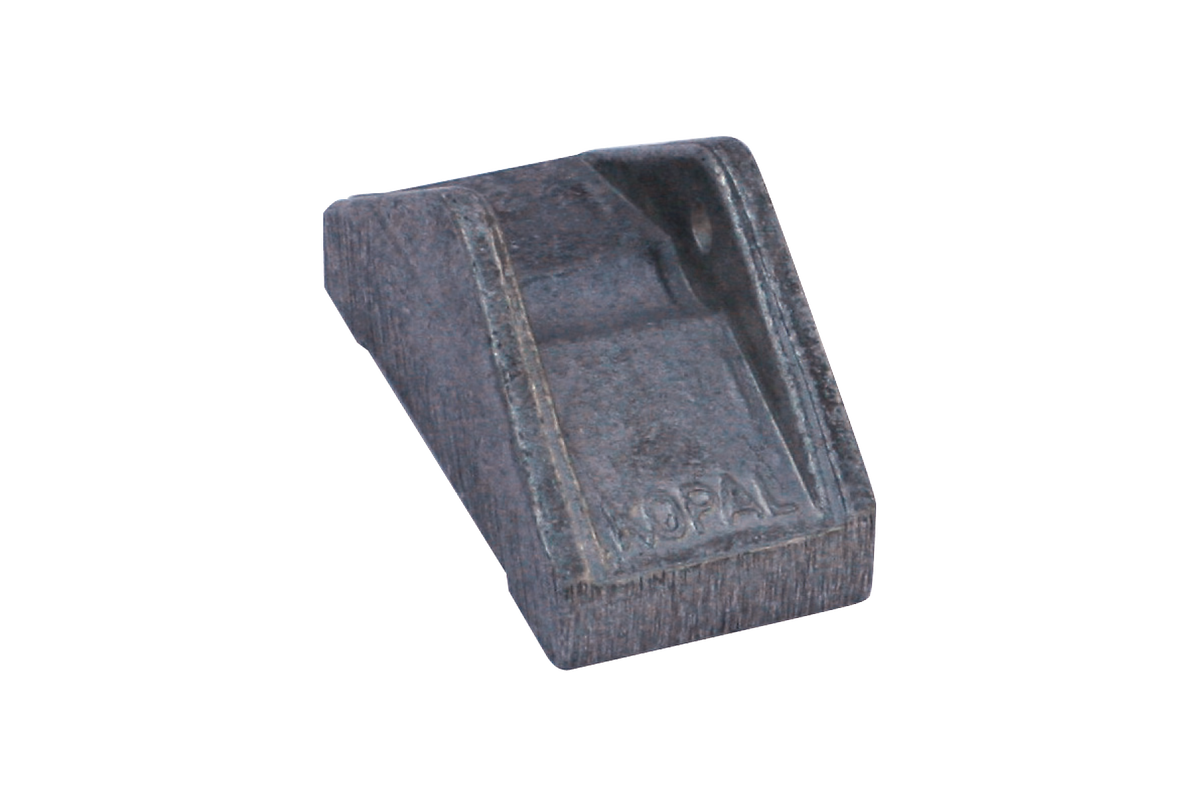

Längsbrücke

  • Für alle Universalspanner
  • Zum Spannen größerer Bauteile

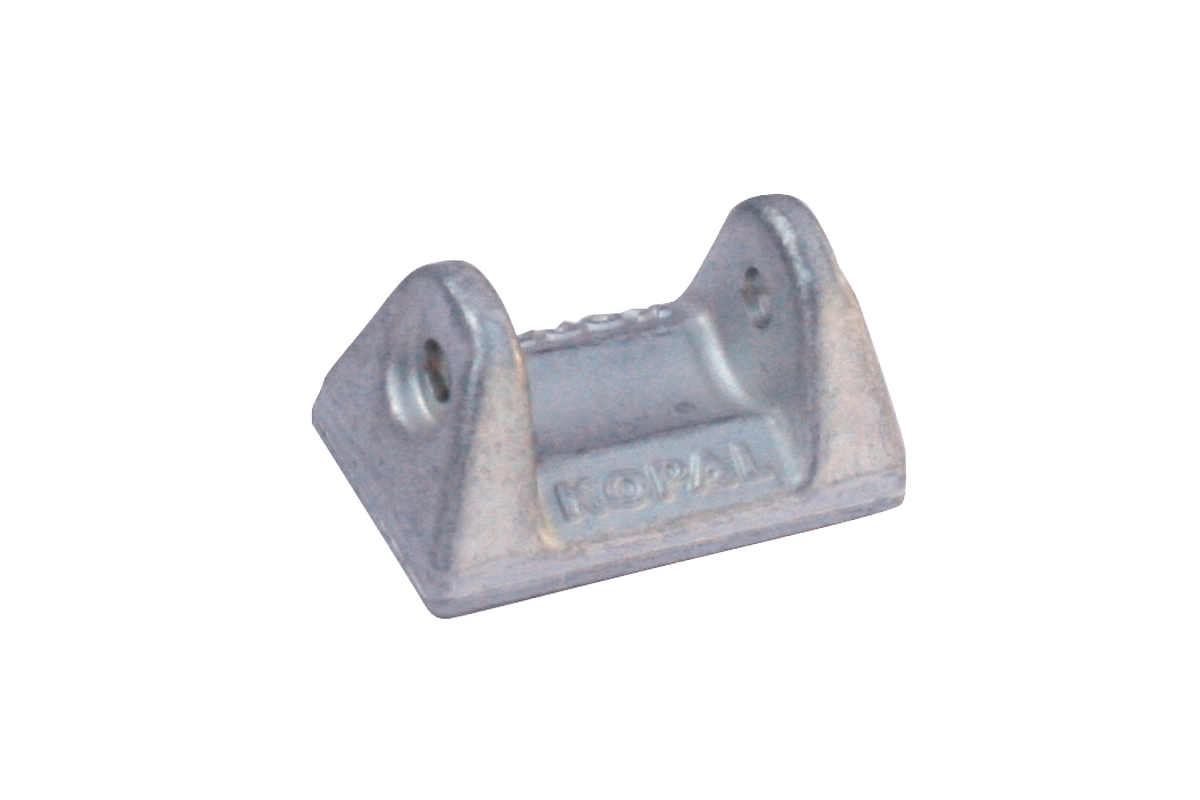

Spannschuh Standard

  • Für alle Universalspanner und Applikationen

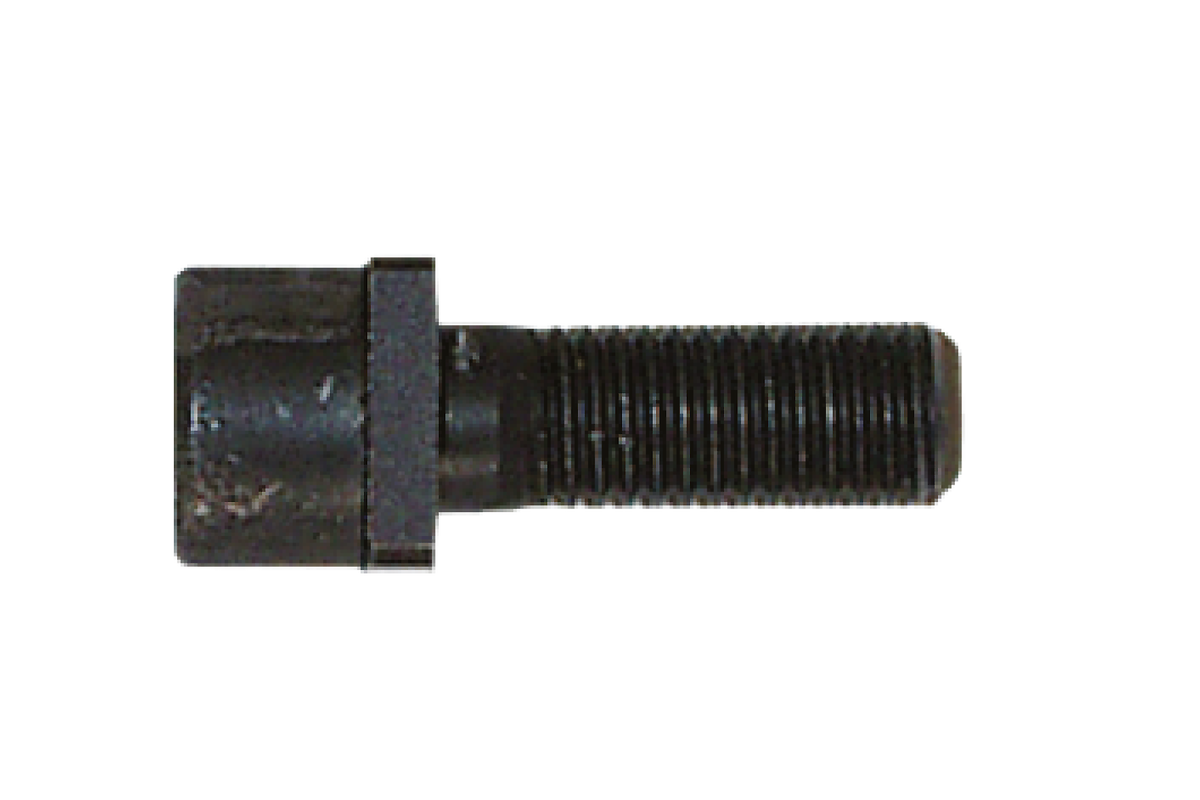

Befestigungsschraube

  • M6 x 25, M8 x 25, M10 x 25: Für alle Universalspanner Piccolo
  • M10 x 32: Für alle Universalspanner Mono, Duo, Kettenspanner

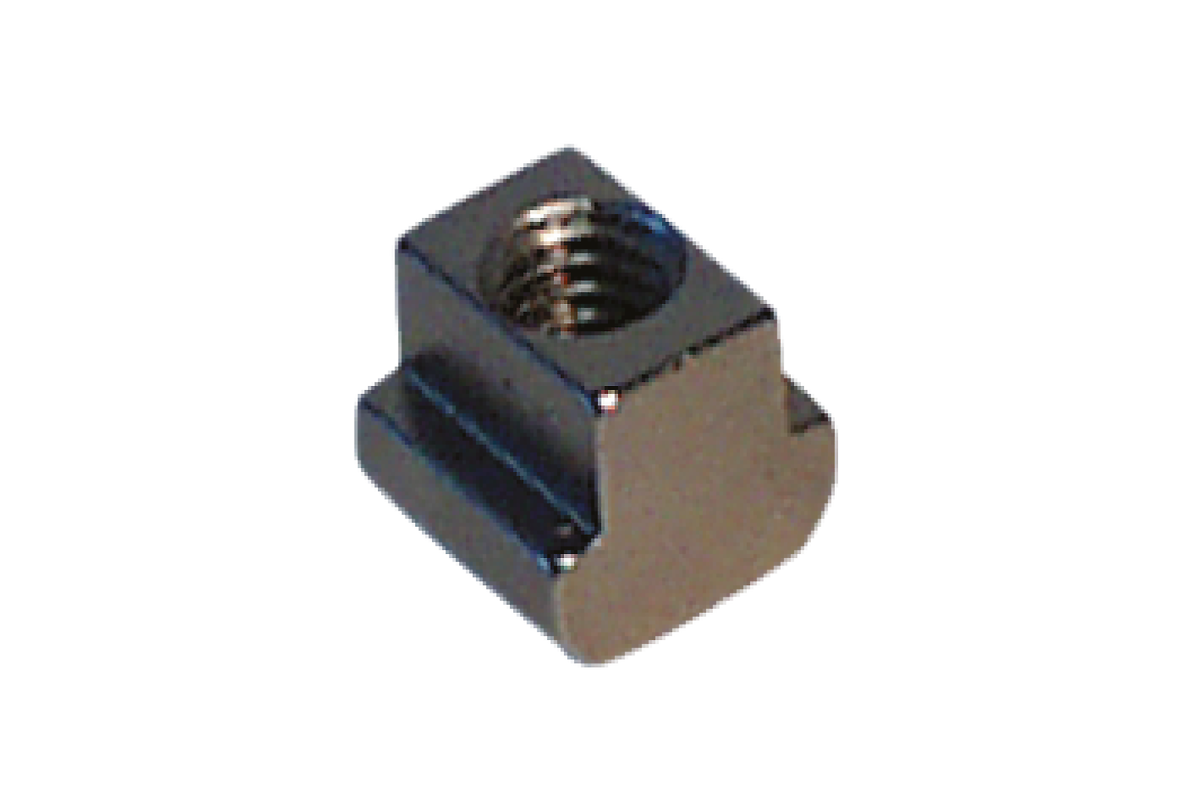

Nutenstein rostfrei*

  • M6 x 8, M8 x 10, M8 x 12, M10 x 12

*alle anderen Größen von Nutensteinen auf Anfrage

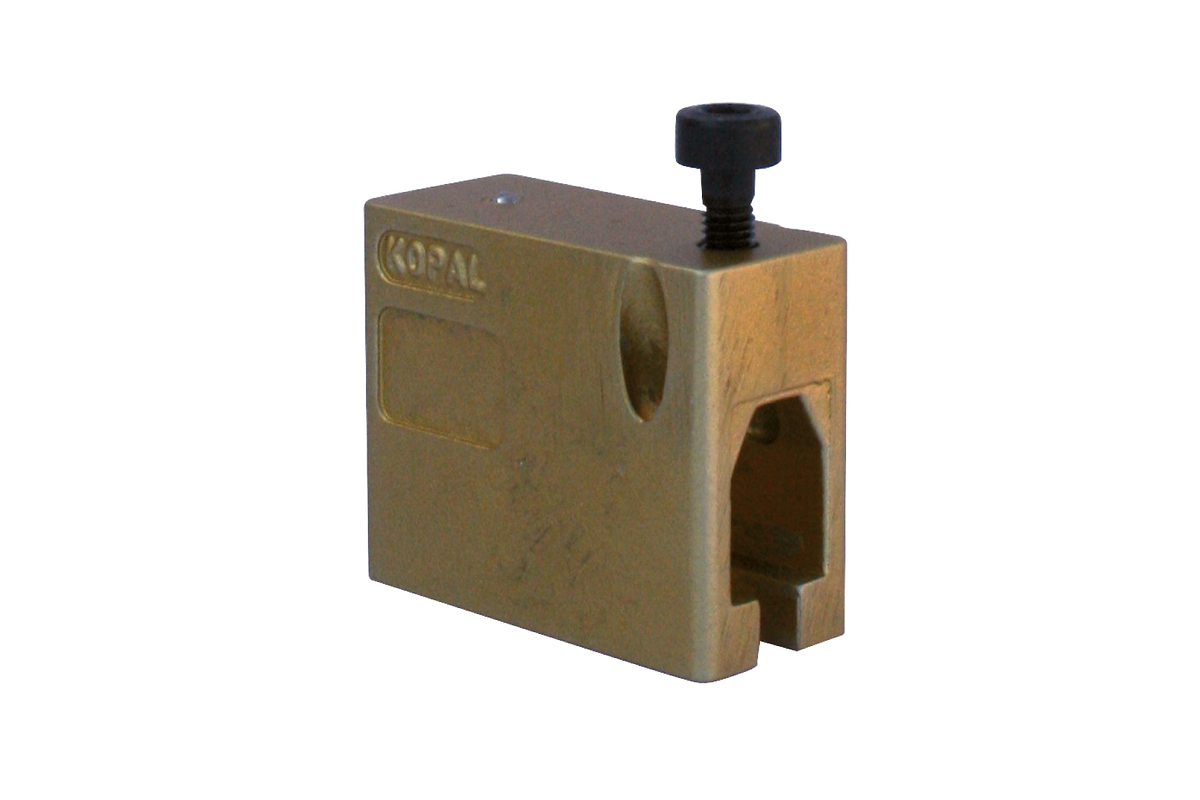

Höhenuntersatz Piccolo

  • Bauhöhe: 60 mm
  • Befestigungsschraube: M8 x 25
  • T-Nutenstein (rostfrei): M8 x 12

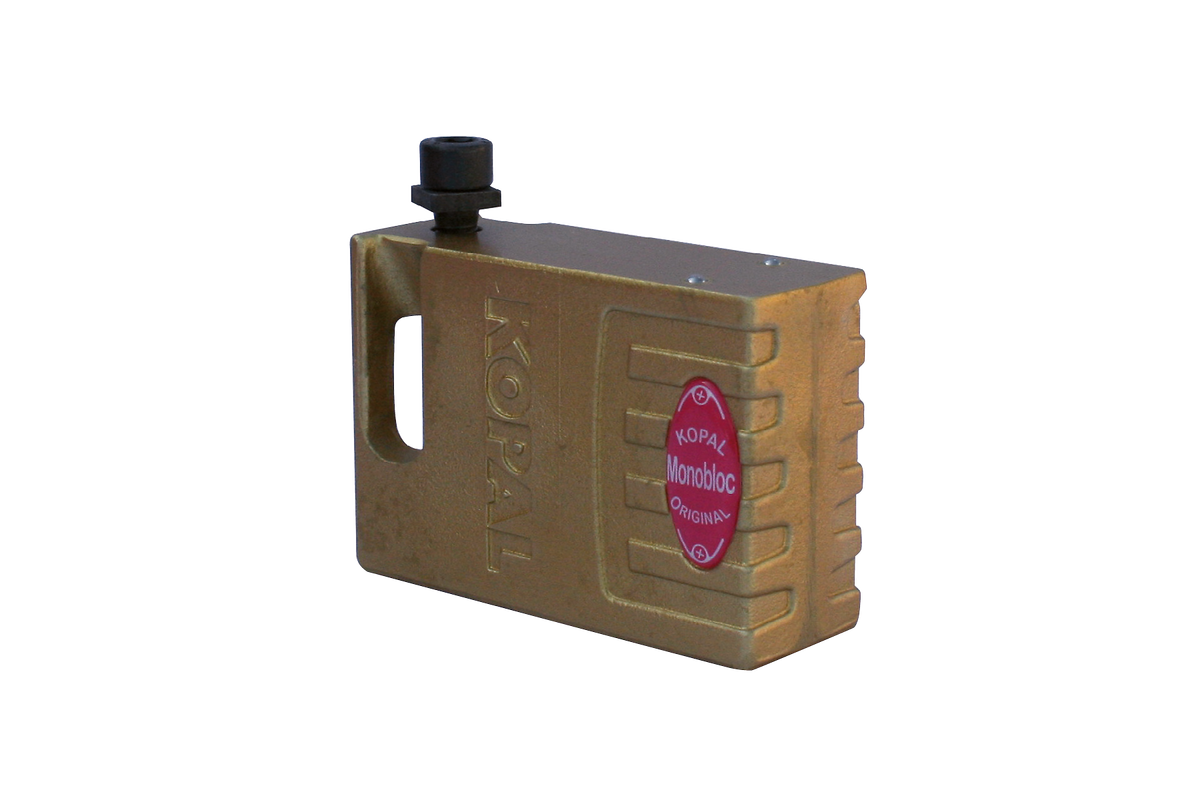

Höhenuntersatz Mono

  • Bauhöhe: 74 mm
  • Befestigungsschraube: M10 x 32
  • T-Nutenstein (rostfrei): M10 x 12

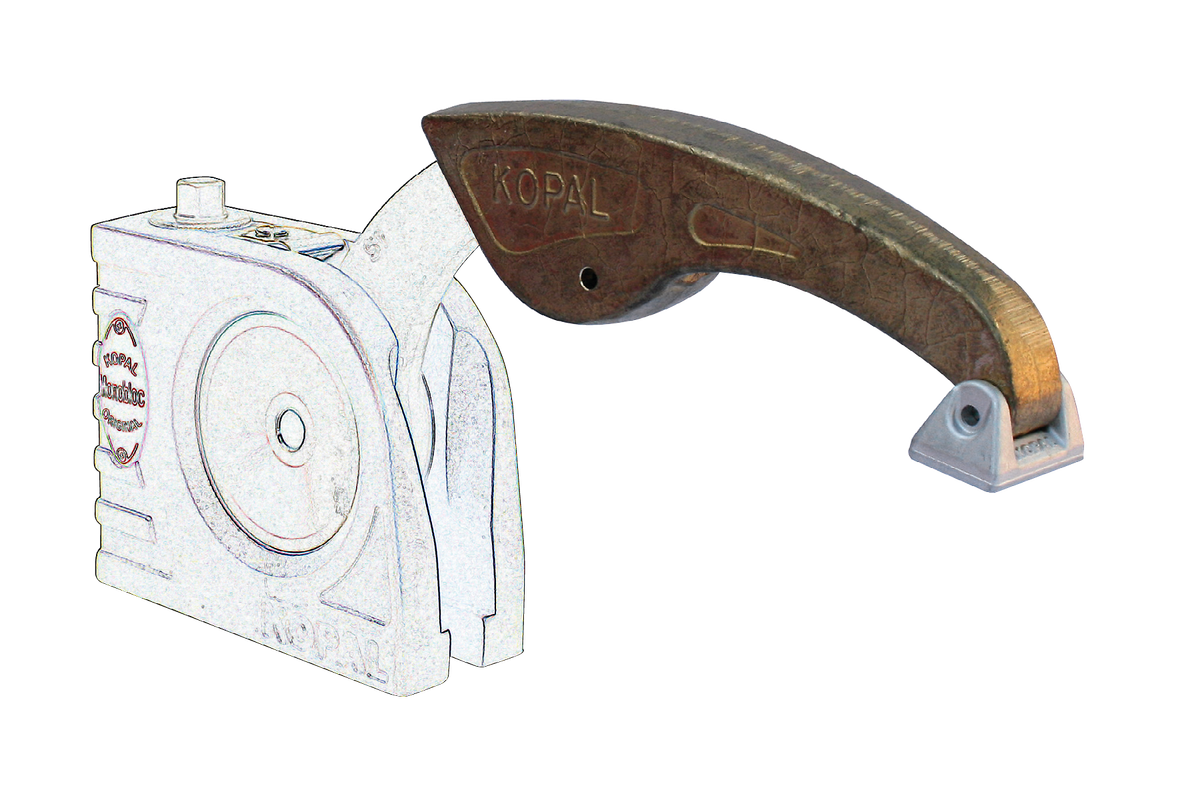

Spannarmverlängerung

  • Für Piccolo 54 und Mono 61
  • Befestigungsschraube: M10 x 32
  • T-Nutenstein (rostfrei): M10 x 12

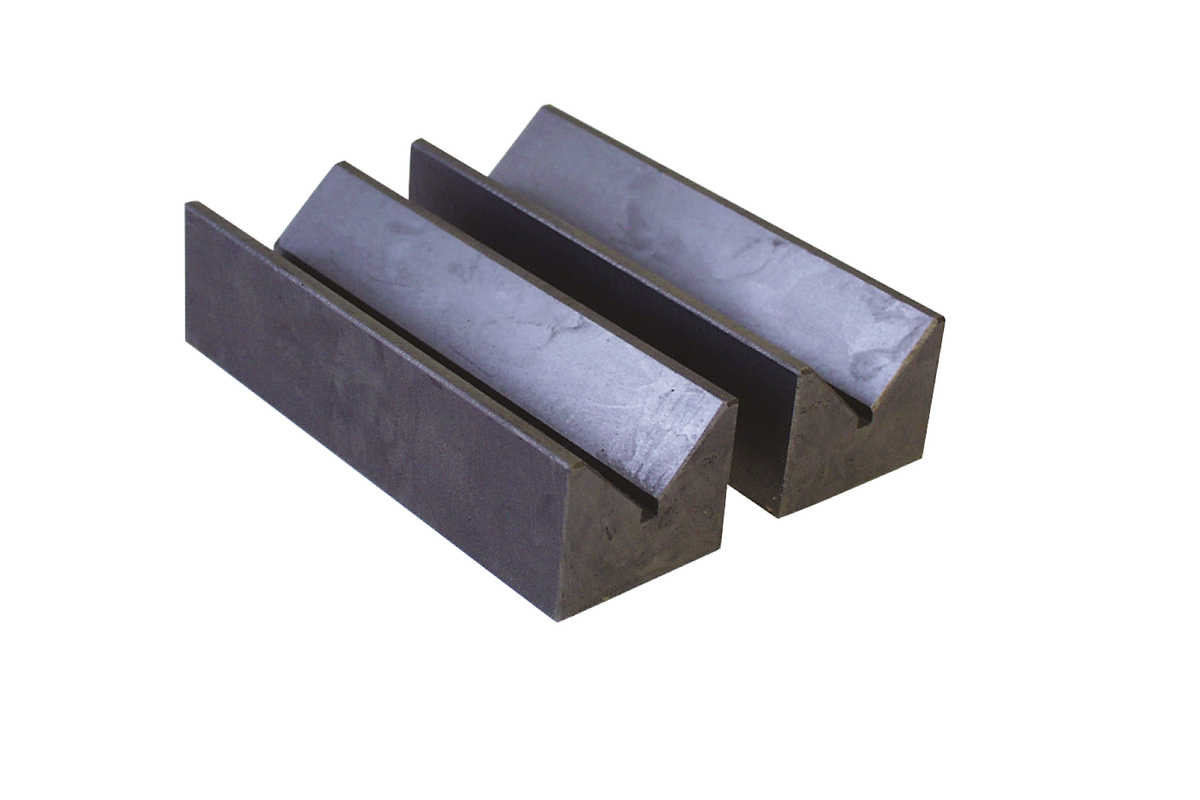

Prismenpaar

  • 90° Prisma
  • Für Ø 5 - 50 mm Bauteile
  • Maße (B x T): 50 x 150 mm

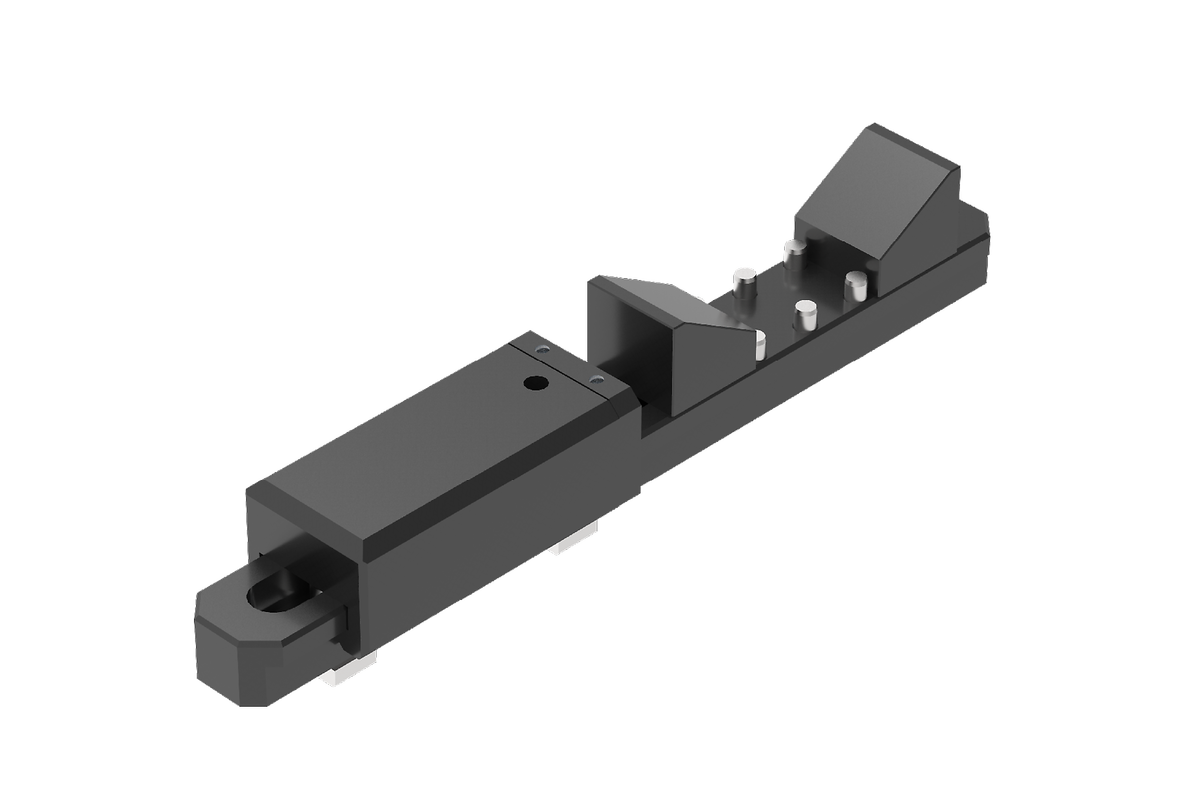

Spannschiene

  • Basis für die Universalspanner Mono, Duo und Kettenspanner
  • Zum Spannen von Wellen, Kurbel- und Nockenwellen
  • Prismenauflagen verstellbar
  • 2 Schrägauflagen für Bauteilgrößen: Ø 20 – 250 mm im Lieferumfang enthalten
  • Universalpanner auf Schiebeschlitten befestigt, Bauteil kann so schnell und einfach entnommen werden
  • B x H x T: 350 mm x 56 mm x 50 mm

Passende module

  • Mono 61, Mono 132
  • Duo vice
  • Kettenspanner
Spannschiene

Easy-Multifunktionsplatte

  • Basis um Qtool 60 und 80 in der Höhe zu variieren
  • Integrierte Spannschiene mit Prisma für Universalspanner
  • Prisma für runde Bauteile (Ø 6 - 37 mm)
  • Integrierte Easy-Funktion
  • Mehrfach in der Höhe aufbaubar
  • Passend für alle Universalspanner mit Nutensteinen 12 mm
  • B x H x T: 250 mm x 80 mm x 40 mm

Passende module

  • Qtool 60 Serie
  • Qtool 80 / Qtool 80 VARIO Series
