Spannwerkzeuge f. spezielle Anwendungen für Spezialanwendungen

KontaktAngebotsanfrage

Querspanner

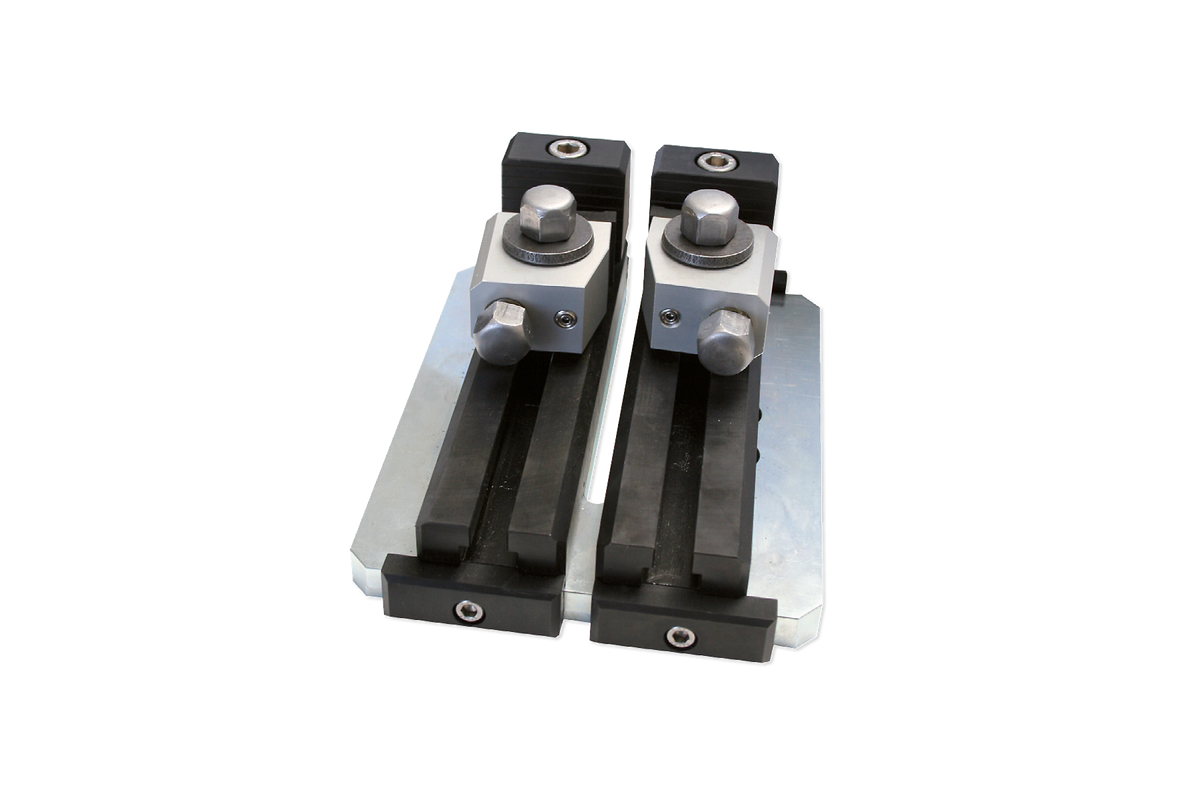

Querspanner 50/100

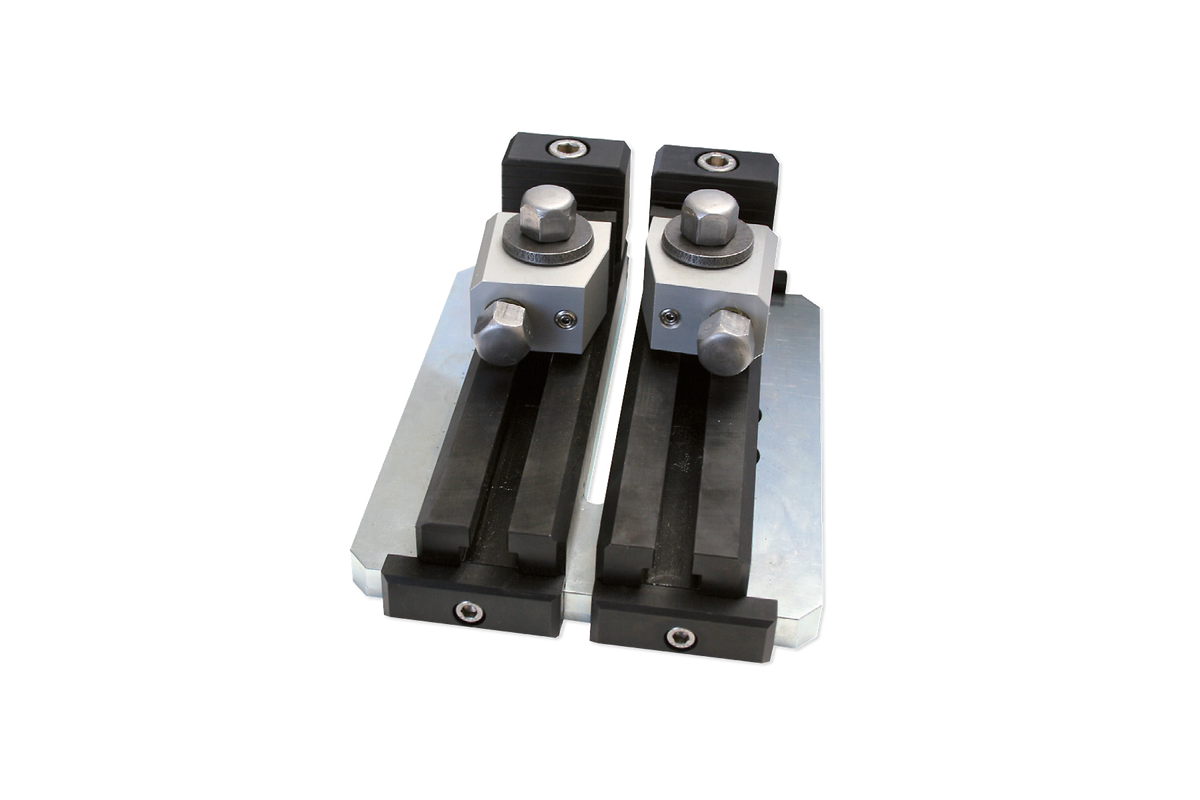

Querspanner 80/100

Querspanner 80/150

  Max. Proben- querschnitt Max. Proben- durchmesser Spannweite Nutenbreite
Querspanner 50/100 50x50 mm Ø 60 mm 100 mm 12 mm
Querspanner 80/100 80x50 mm Ø 90 mm 100 mm 12 mm
Querspanner 80/150 80x50 mm Ø 90 mm 150 mm 12 mm

Highlights

  • Spannmittel, um Bauteile zu spannen, die durch Eigenspannungen dazu neigen, sich beim Trennen zusammenzuziehen und die Trennscheibe zu blockieren
  • Zum Parallelspannen von runden und rechteckigen Werkstücken, insbesondere für Längsschnitte in gehärteten Materialien
  • Schneller Werkstückwechsel durch Exzenterspannelemente

Kompatibilität Querspanner

Kompatibel mit Trennmaschine Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230 Brillant 255
Querspanner 50/100 ✓ ✓ ✓ ✓ ✓
Kompatibel mit Trennmaschine Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Querspanner 80/100 ✓ ✓ ✓ ✓
Querspanner 80/150 x ✓ ✓ ✓

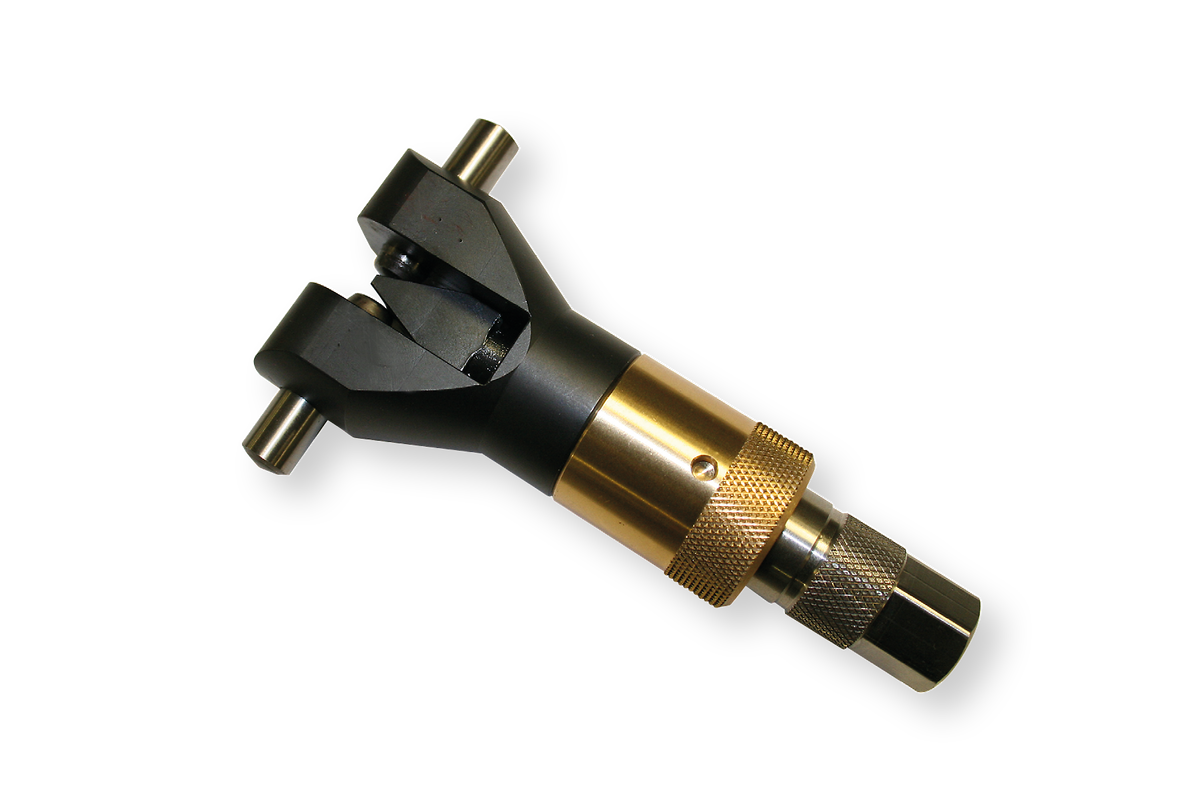

Spreizspanner

  • Spannmittel, um Bauteile zu spannen, die durch Eigenspannungen dazu neigen, sich beim Trennen zusammenzuziehen und die Trennscheibe zu blockieren
  • Spreizspanner zur Eigenspannungsentlastung von zylindrischen, hohlen Werkstücken
  • Bauteile mit Innendurchmesser Ø 55 - 120 mm
  • Verstellweg ca. 10 mm

Spreizspanner

Kontaktieren Sie uns für Ihre optimale Lösung!

Durch umfangreiche Tests sind wir in der Lage, für jede Anwendung die richtige Spannlösung zu bieten.

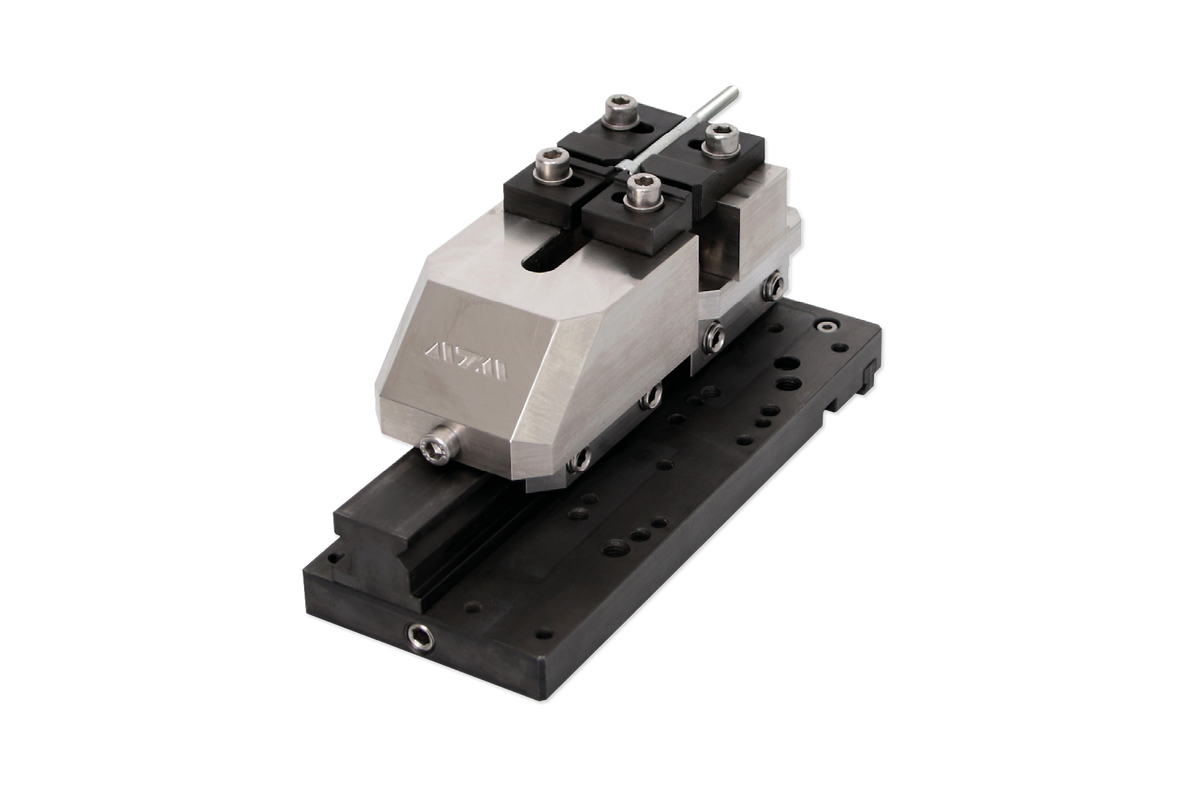

Schraubenspanner

  • Zum Längstrennen von Schrauben
  • Spannmittel mit integrierter Easy Spannplatte M
  • Für Gewinde-Außendurchmesser von 4 bis 12 mm
  • Inkl. Spannschlüssel
  • Maße (H x B x T) 95 x 85 x 200 mm

Schraubenspanner

Kompatibilität Schraubenspanner

Kompatibel mit Trennmaschine Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Schraubenspanner ✓ ✓ ✓ ✓ ✓

Vertikalspanner

  • Zum Spannen empfindlicher, dünner Teile (z. B. Ringe, Drahte etc.)
  • Spannmittel mit integrierter Easy Spannplatte M
  • Inkl. verstellbarem Anschlag
  • Herausgetrenntes Segment bleibt nach Beendigung des Trennvorgangs gespannt

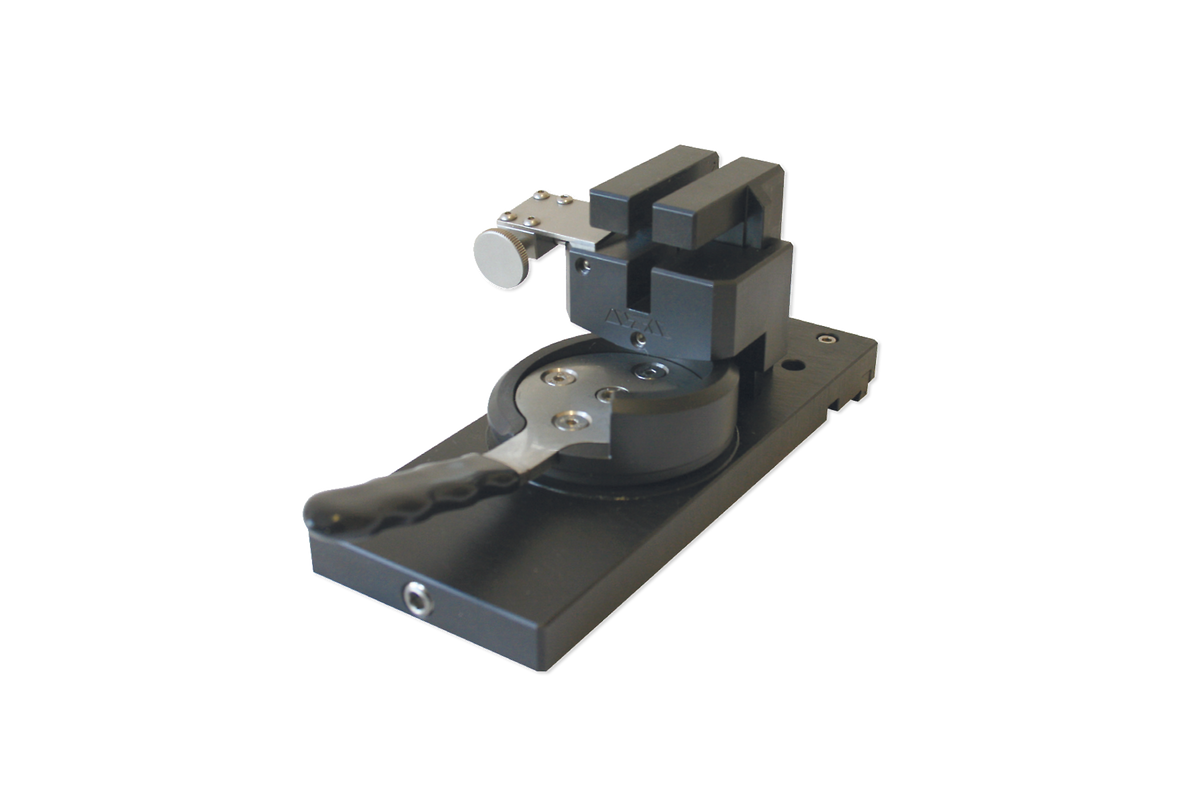

Vertikalspanner einfach

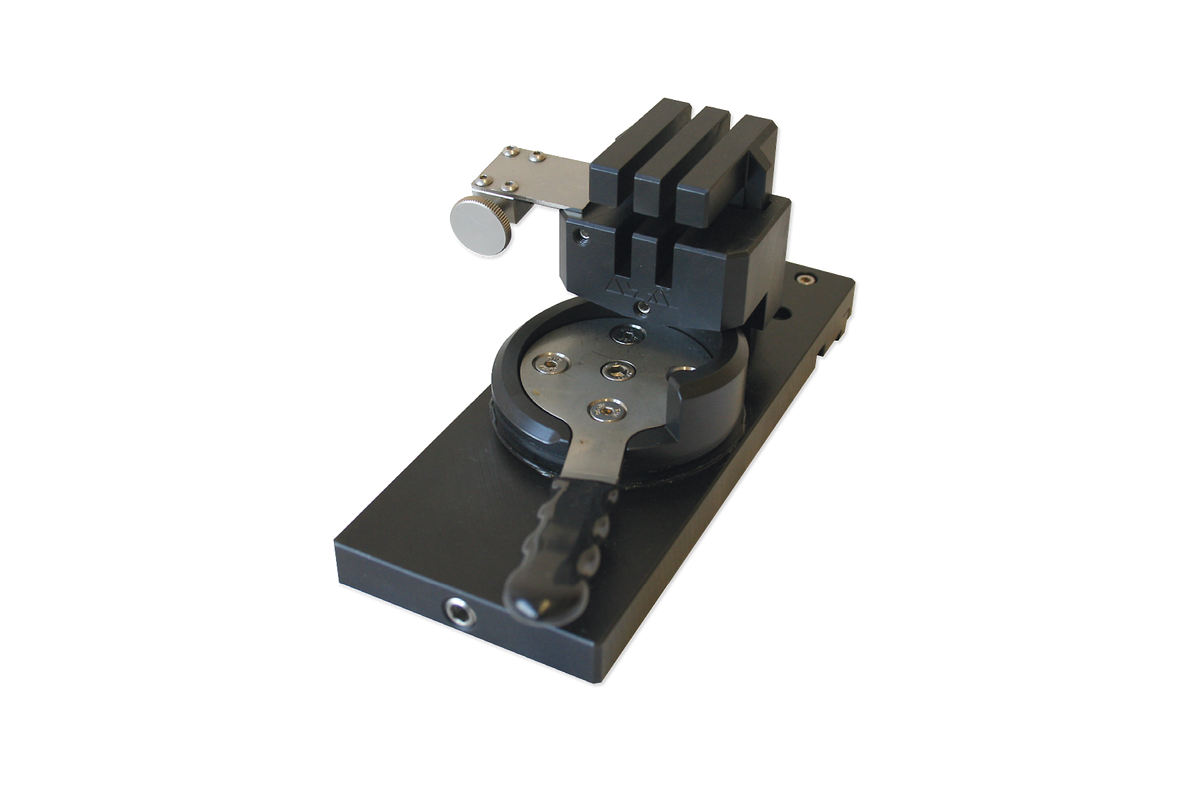

Vertikalspanner doppelt

  • Möglichkeit, einen Doppelschnitt vorzunehmen und so ein komplettes Segment, z.B. aus einem Ring, herauszuschneiden

Kompatibilität Vertikalspanner

Kompatibel mit Trennmaschine Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Vertikalspanner ✓ ✓ ✓ ✓ ✓

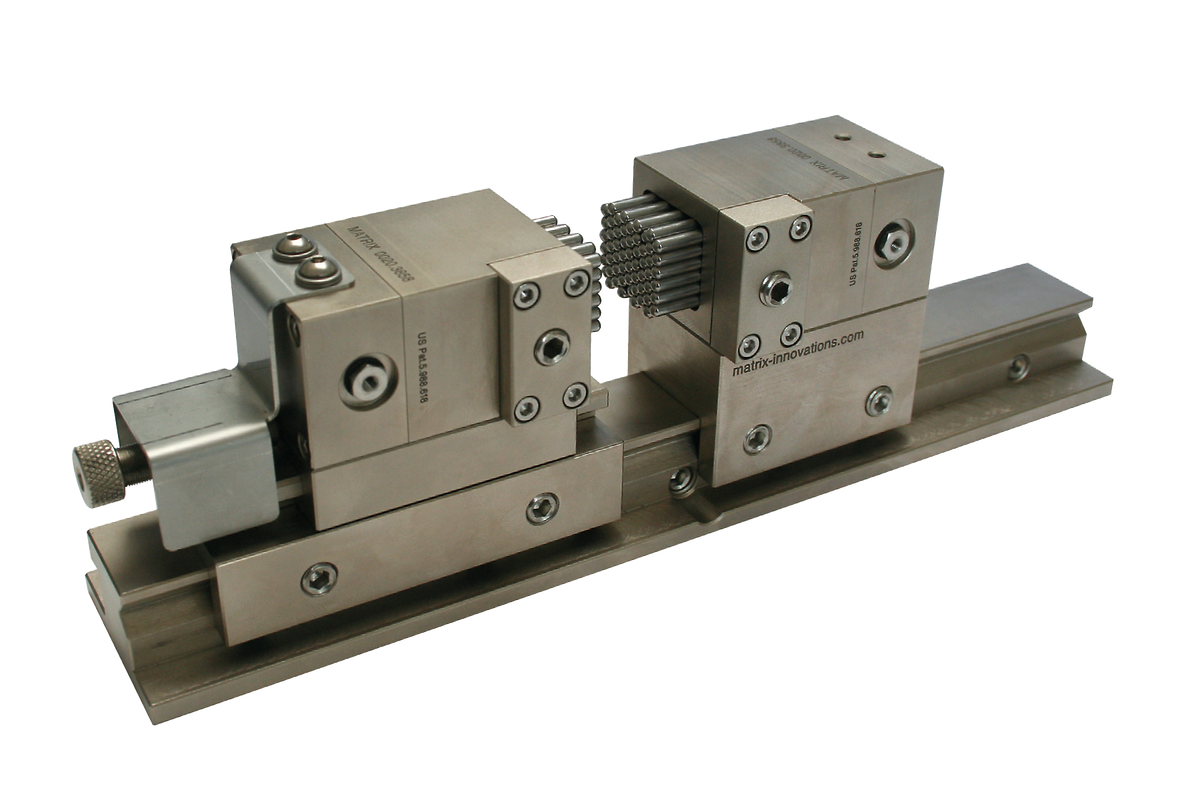

Spannsytem X-Clamp 3858

  • Sekundenschnelles, formschlüssiges Fixieren des Werkstückes
  • Optimaler Halt von komplexen Werkstücken
  • Perfekter Formschluss bei minimaler Spannkraft
  • Wegfall individueller Formbacken und Sondervorrichtungen

Spannsytem X-Clamp 3858

Kompatibilität Spannsytem X-Clamp 3858

Kompatibel mit Trennmaschine Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Spannsytem X-Clamp 3858 ✓ ✓ ✓ ✓ ✓

Easy-Multifunktionsplatte

  • Basis um Qtool 60 und 80 in der Höhe zu variieren
  • Integrierte Spannschiene mit Prisma für Universalspanner
  • Prisma für runde Bauteile (Ø 6 - 37 mm)
  • Integrierte Easy-Funktion
  • Mehrfach in der Höhe aufbaubar
  • Passend für alle Universalspanner mit Nutensteinen 12 mm
  • B x H x T: 250 mm x 80 mm x 40 mm

Passende module

  • Qtool 60 Serie
  • Qtool 80 / Qtool 80 VARIO Series

Easy-Multifunktionsplatte

Kompatibilität Easy-Multifunktionsplatte

Kompatibel mit Trennmaschine Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230 Brillant 255 Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Kompatibilität Easy-Multifunktionsplatte ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

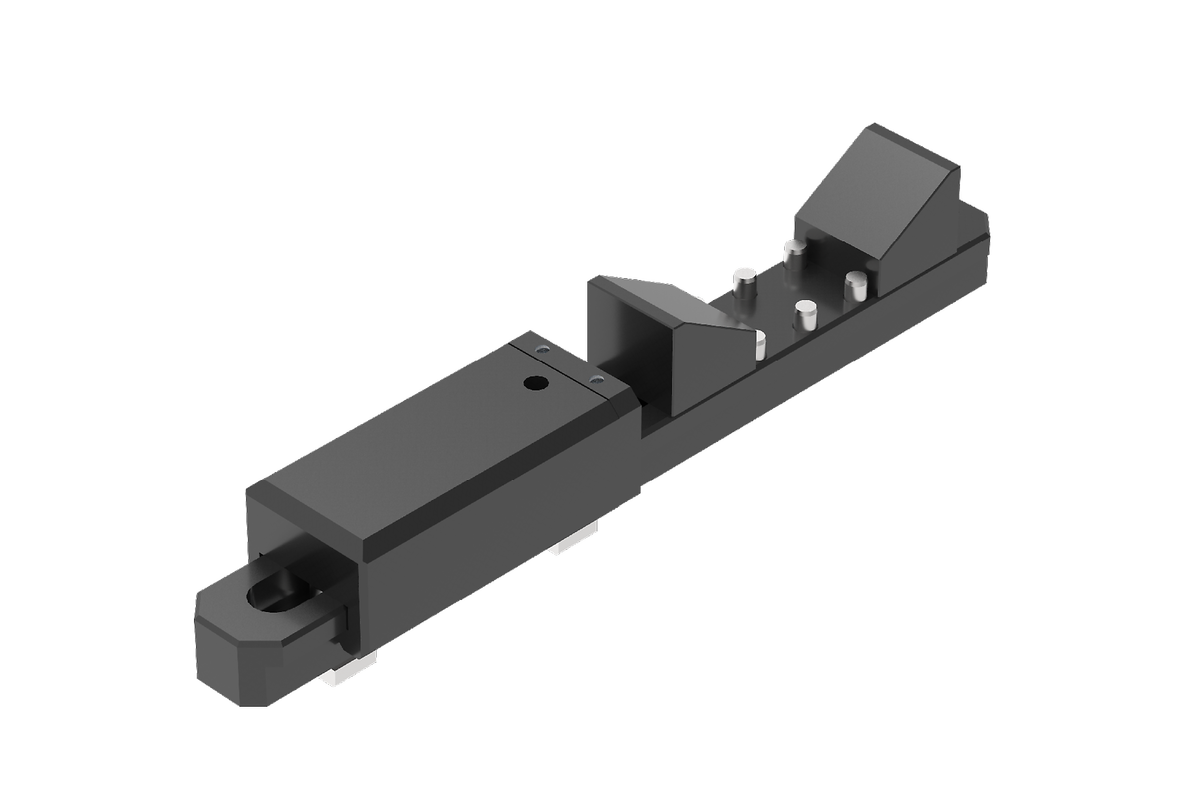

Spannschiene

  • Basis für die Universalspanner Mono, Duo und Kettenspanner
  • Zum Spannen von Wellen, Kurbel- und Nockenwellen
  • Prismenauflagen verstellbar
  • 2 Schrägauflagen für Bauteilgrößen: Ø 20 – 250 mm im Lieferumfang enthalten
  • Universalpanner auf Schiebeschlitten befestigt, Bauteil kann so schnell und einfach entnommen werden
  • B x H x T: 350 mm x 56 mm x 50 mm

Passende module

  • Mono 61, Mono 132
  • Duo vice
  • Kettenspanner

Spannschiene

Zubehör für Spannschiene

Die Prismen können auch ohne Spannschine direkt auf dem Tisch, als Unterlage für das zu spannende Bauteil verwendet werden.

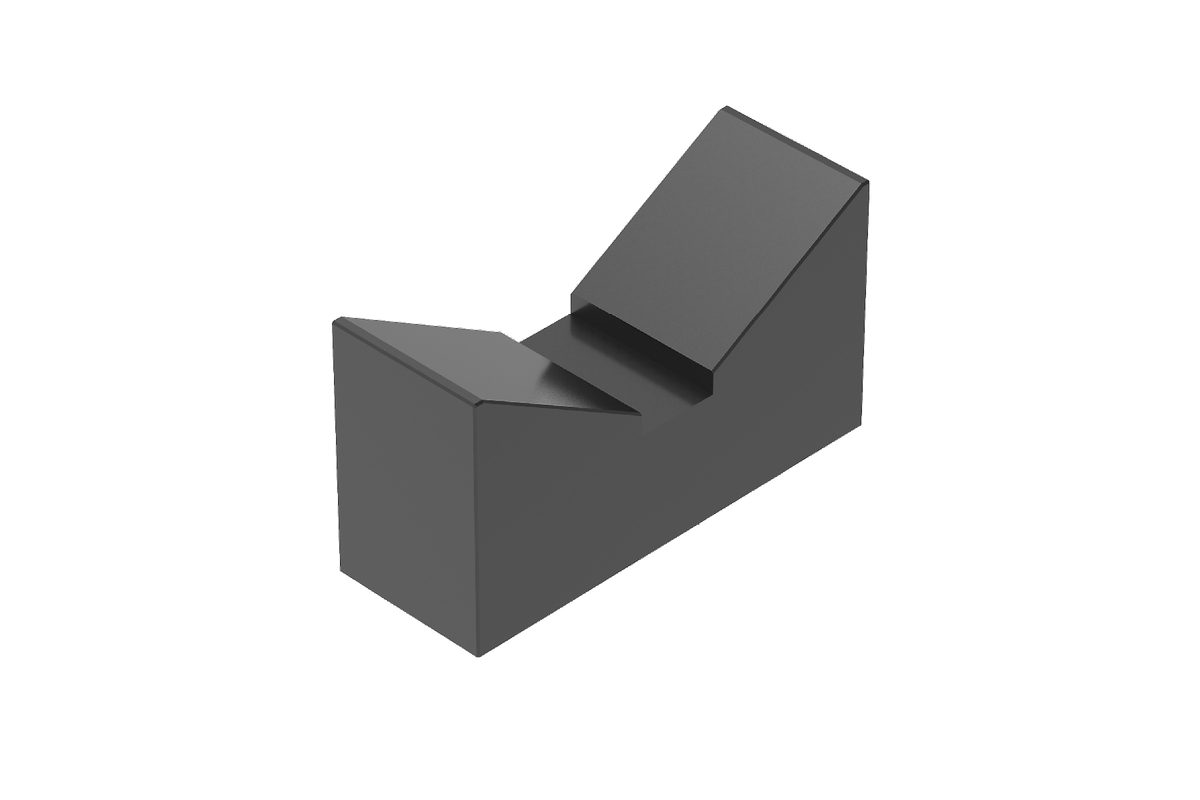

Prisma 120°

  • Für Bauteilgrößen Ø 40 - 210 mm
  • B x H x T: 110 x 60 x 40 mm

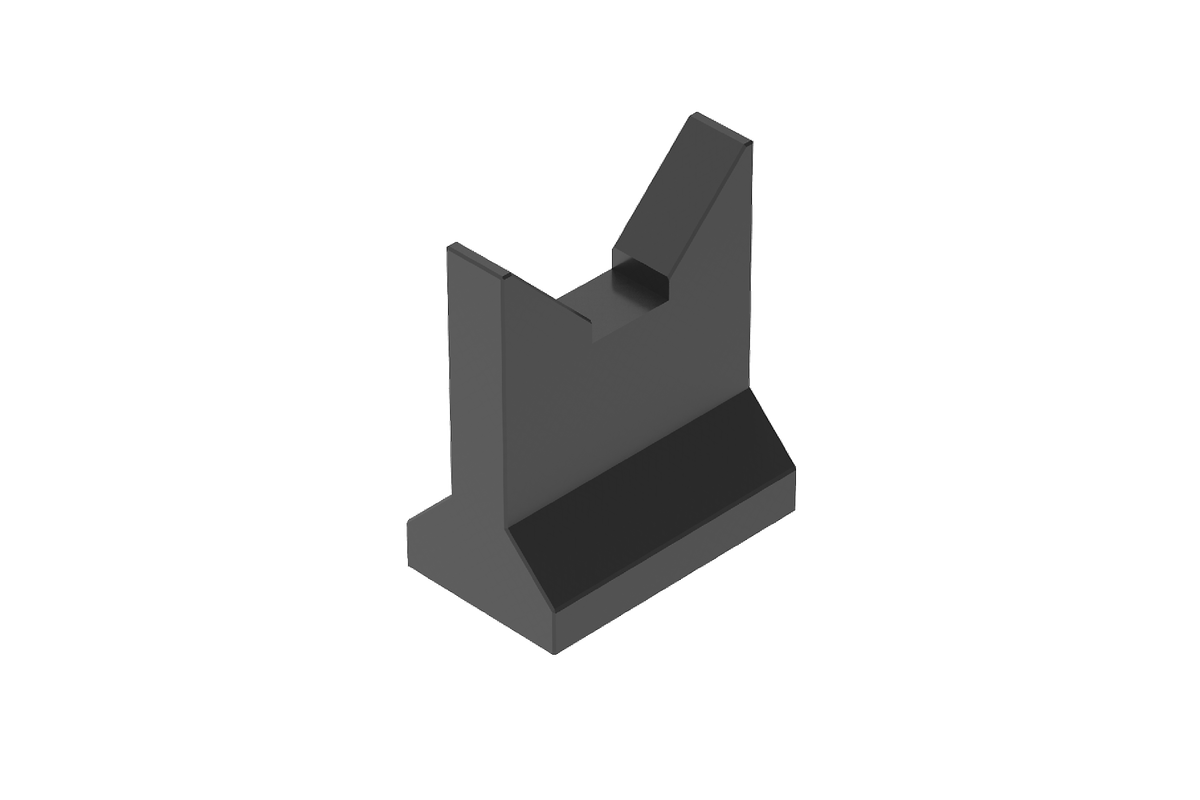

Prisma schmal

  • Optimal für Kurbel- wellen und schmale Auflagebereiche
  • Für Bauteilgrößen Ø 28 - 85 mm

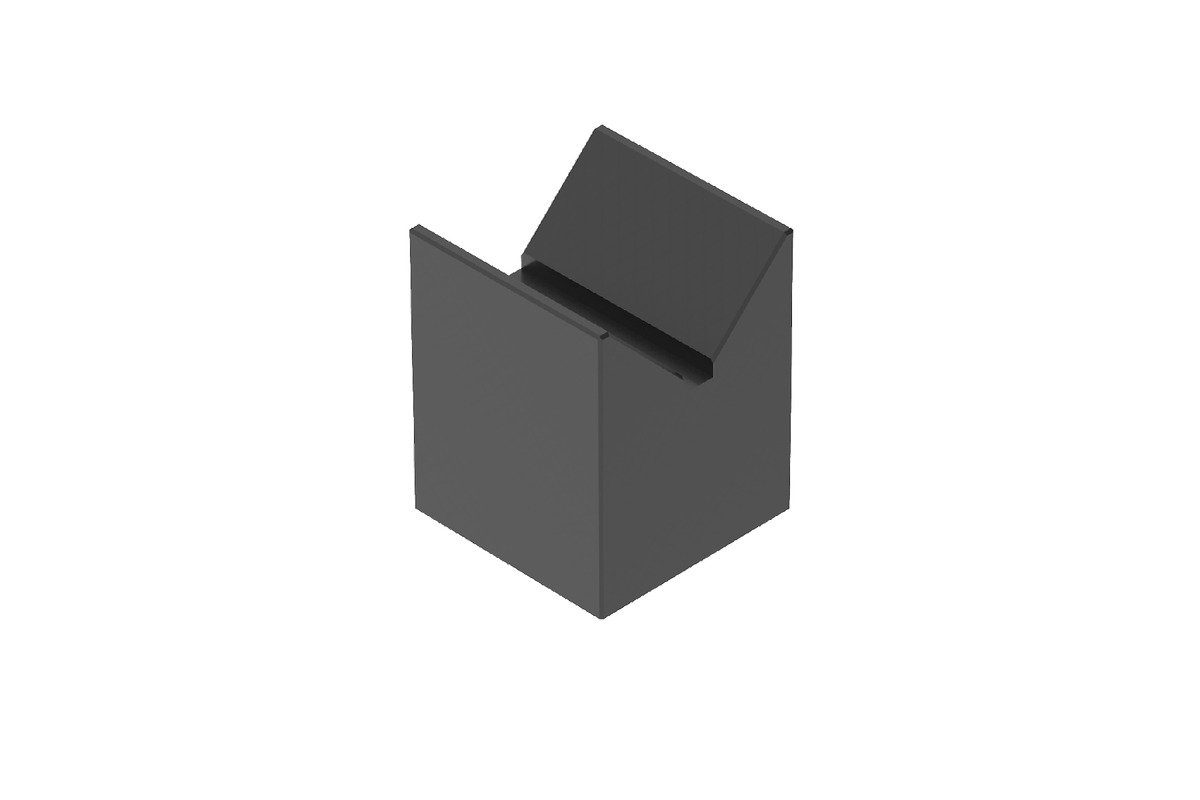

Prisma 90°

  • Für kleine zylindrische Bauteile
  • Für Bauteilgrößen Ø 8 - 51 mm
  • B x H x T: 40 x 50 x 40 mm

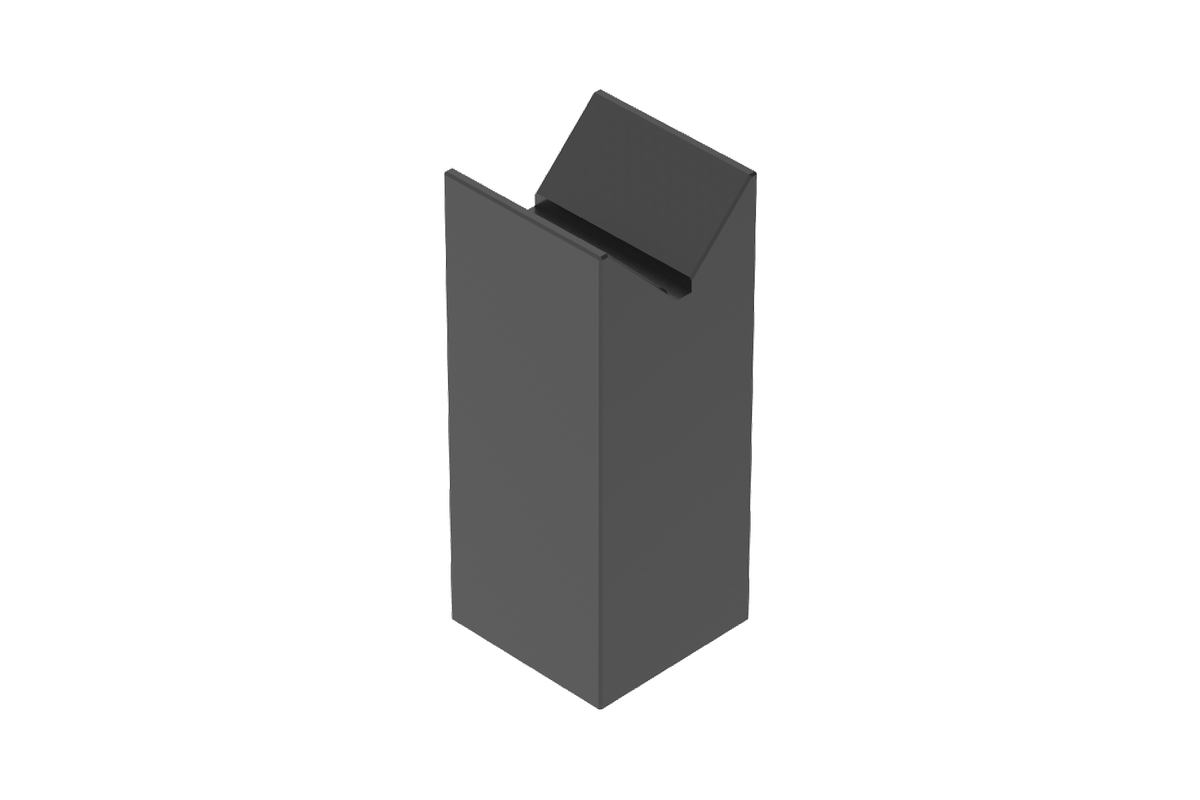

Prisma 90° hoch

  • Für kleine zylindrische Bauteile, die einen Höhenunterbau benötigen
  • Für Bauteilgrößen Ø 8 - 51 mm
  • B x H x T: 40 x 100 x 40 mm

Kompatibilität Spannschiene

Kompatibel mit Trennmaschine Qcut 350 A Brillant 255 Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Kompatibilität Spannschiene ✓ ✓ ✓ ✓ ✓ ✓

Perfektes Trennen – Instrumente von QATM

Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.

Entdecken Sie unsere Trennmaschinen

Wenn Sie mehr über die verschiedenen Verfahren erfahren möchten, besuchen Sie bitte unsere umfangreiche Wissensdatenbank.

Unser Knowledge Base Artikel über das Trennen beinhaltet:

  • Gängige Methoden zur Probenname aus Festkörpern
  • Die verschiedenen materialographischen Trennverfahren
  • Die Auswahl der passenden Trennscheibe

Wissensdatenbank
Probenahme für die metallographische Analyse

Sie wissen bereits, welche Spanneinheit Sie benötigen? Dann fordern Sie hier Ihr Angebot an!
