Qtool 80- / Qtool 80 VARIO-Serie Schnellspannwerkzeuge

Highlights

Für große Bauteile Ø 80 mm | B = 100 mm
Exzenterspanner für schnelles und kraftvolles Spannen
Integrierte Easyfunktion für schnelles Befestigen auf dem Tisch (Nutensteine sind auch möglich)
Hinterer Anschlag verstellbar (50 / 100 mm für Qtool 80 - 150)
Hinterer Anschlag verstellbar (50 / 100 mm für Qtool 80 - 150)
Optional erweiterbar mit Queranschlag

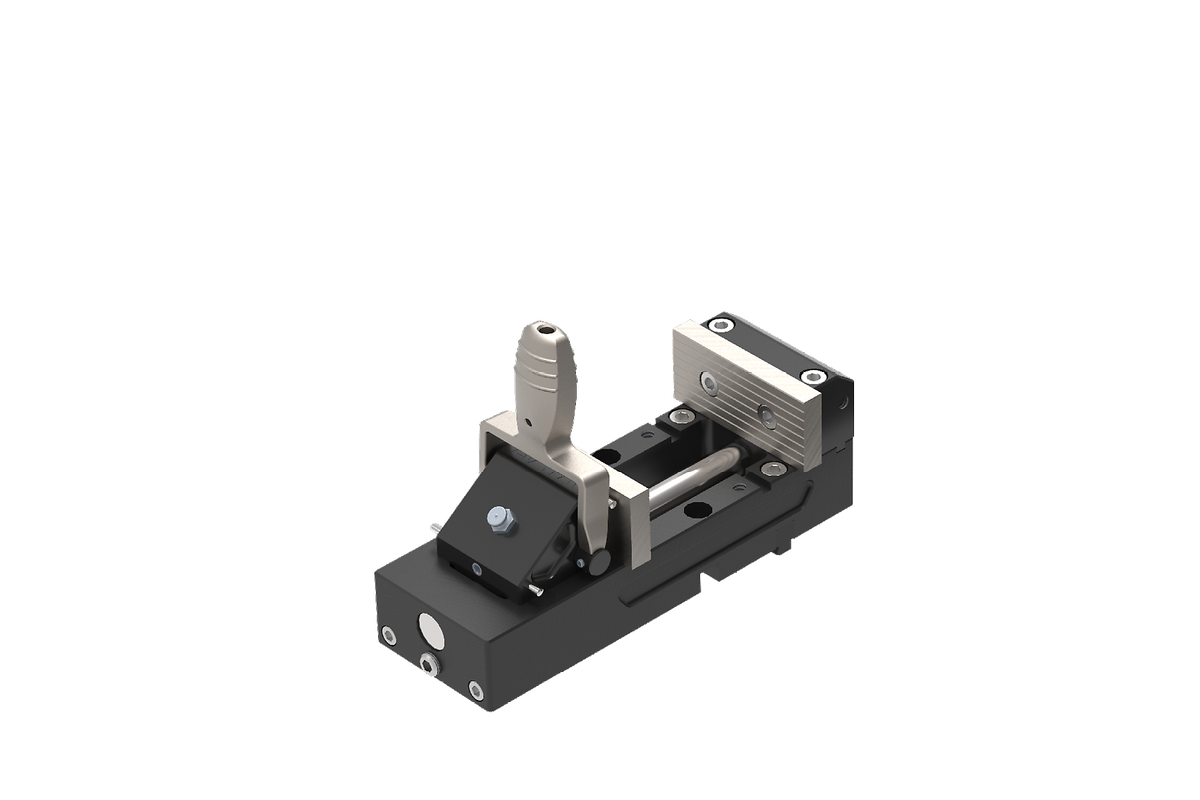

Qtool 80 - 100

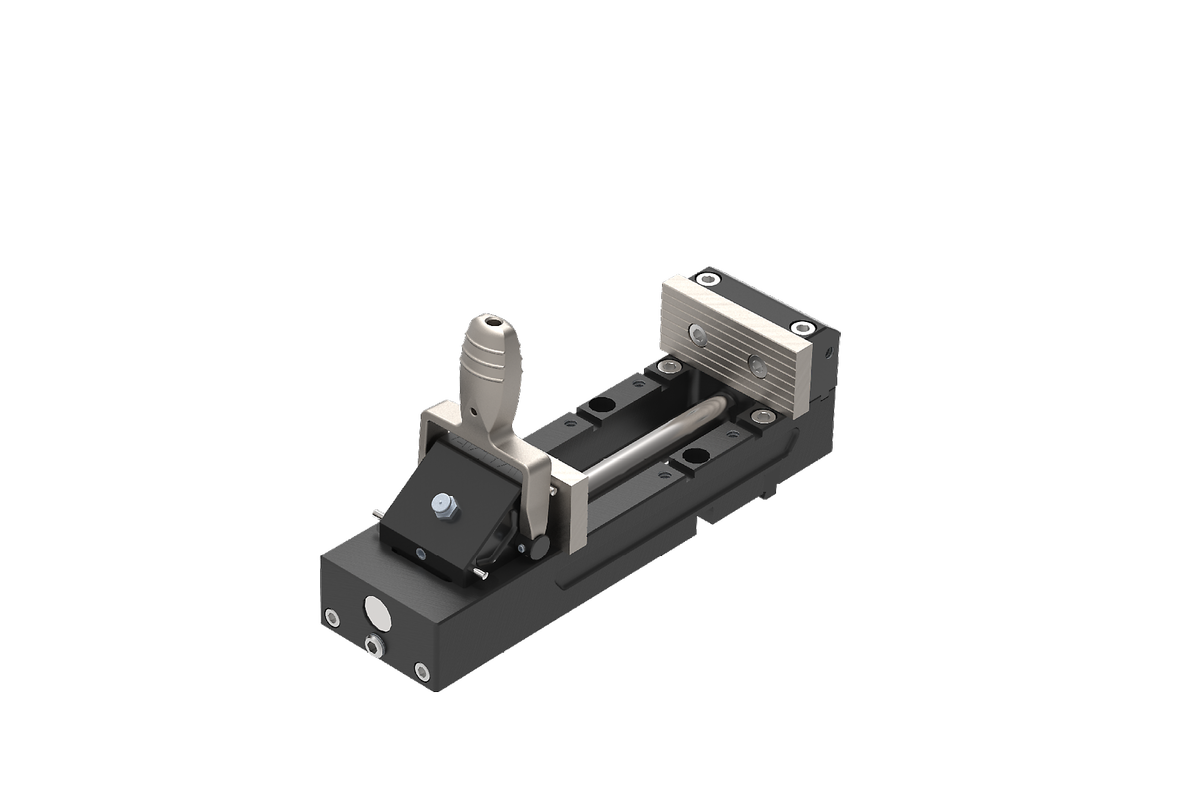

Qtool 80 - 150

	Spannweite	Backenweite	Backenhöhe	Spannkraft
Qtool 80 - 100	0 - 100 mm	100 mm	40 mm	ca. 4000 N
Qtool 80 - 150	0 - 150mm	100 mm	40 mm	ca. 4000 N

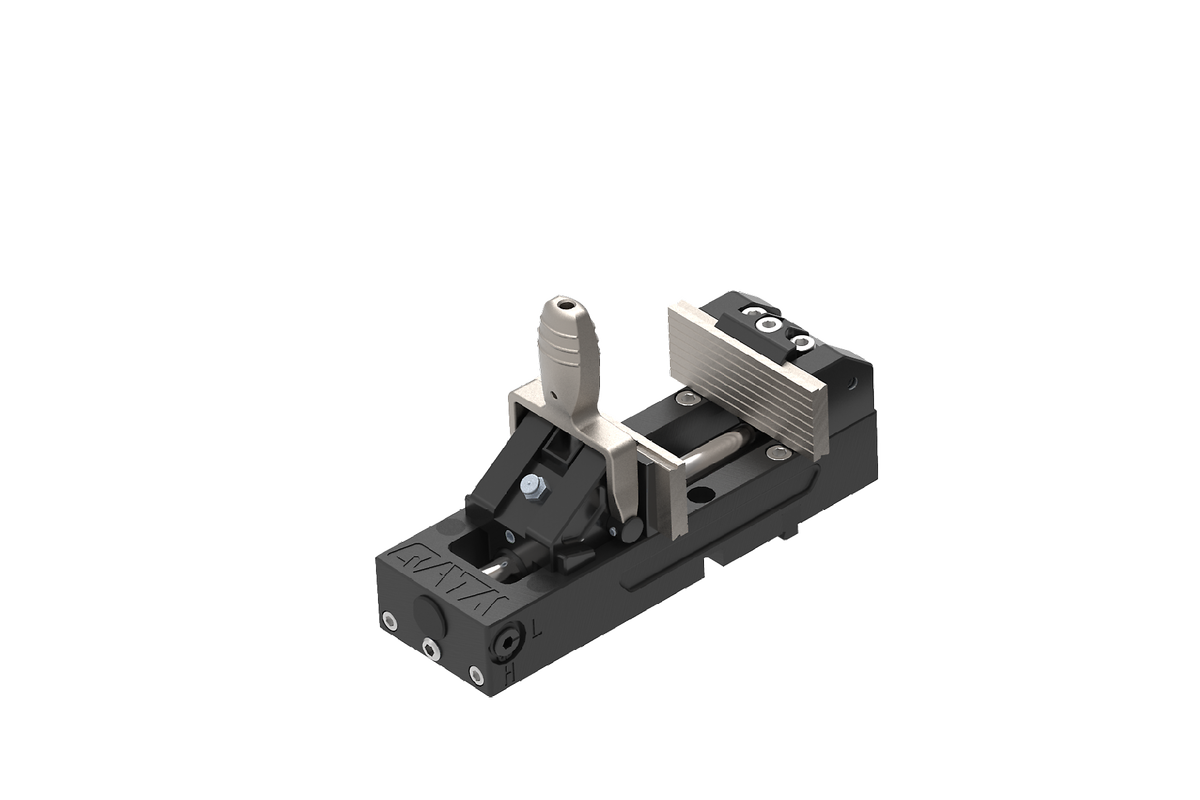

Qtool 80 VARIO - 100

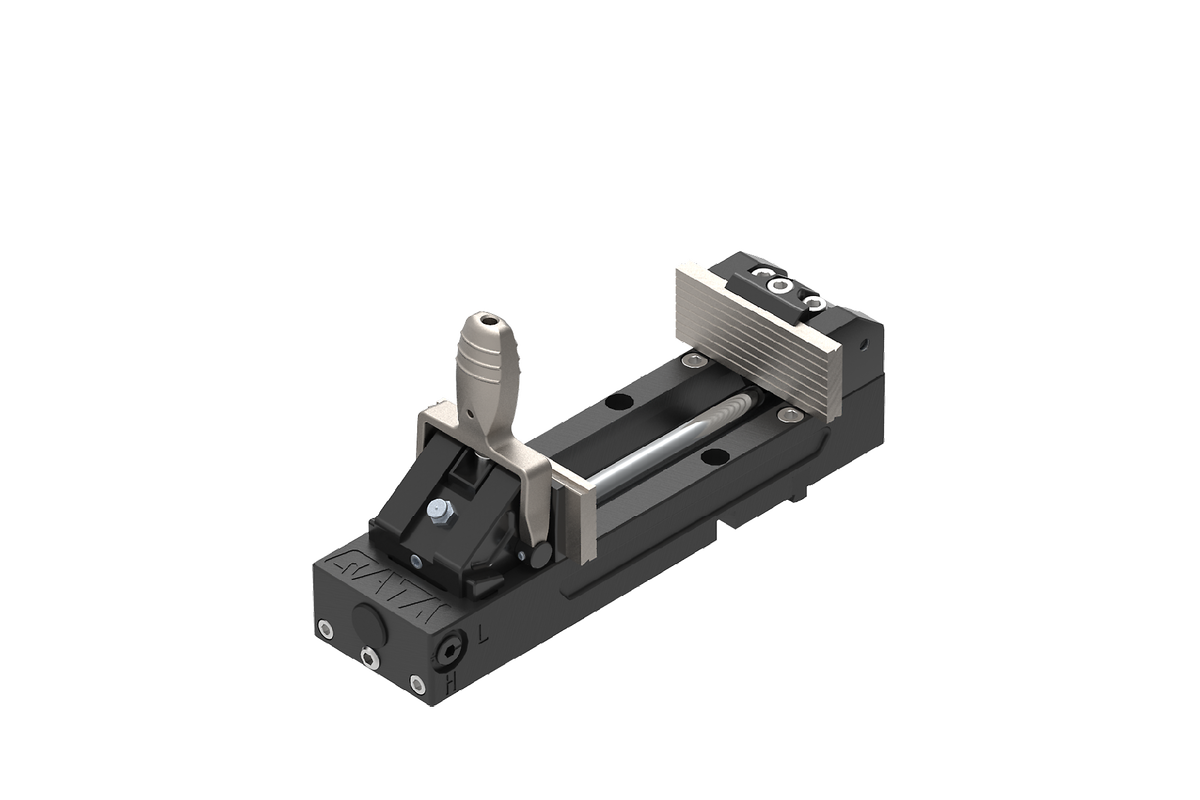

Qtool 80 VARIO - 150

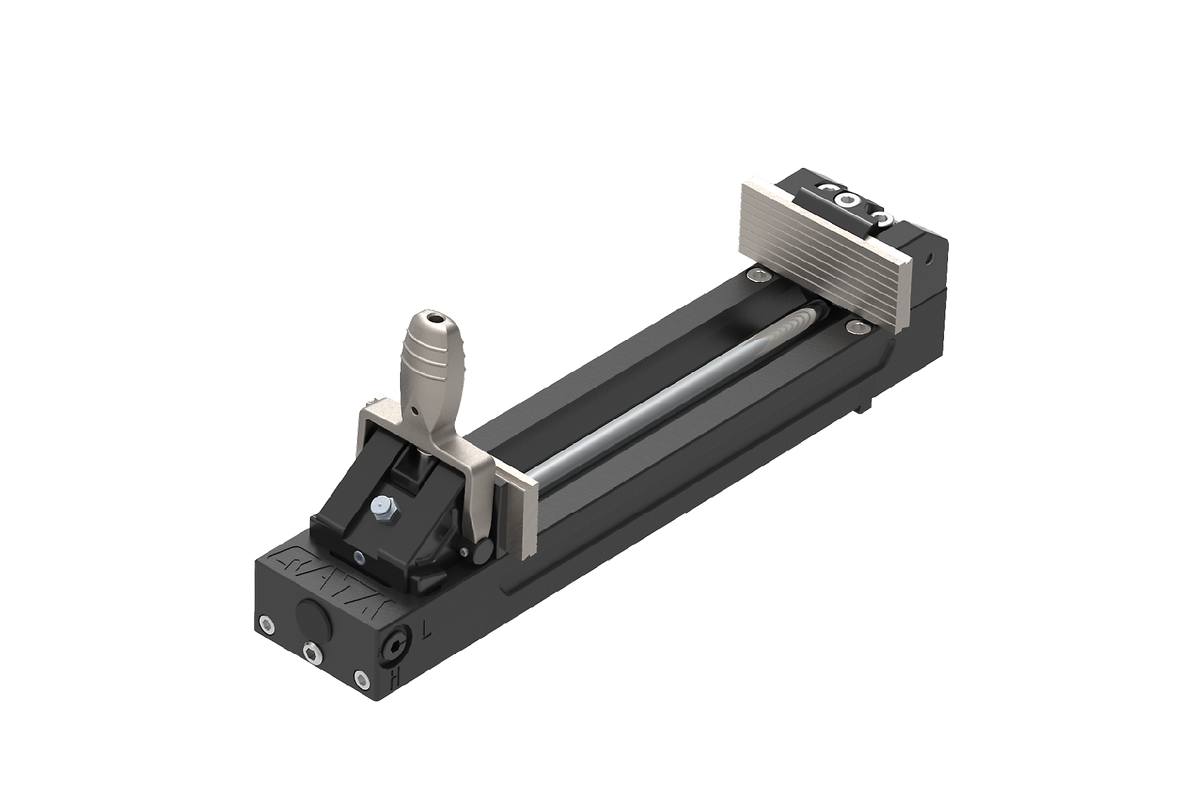

Qtool 80 VARIO - 250

	Spannweite	Backenweite	Backenhöhe	Spannkraft
Qtool 80 VARIO - 100	0 - 100 mm	100 mm	40 mm	ca. 4000 N / 2500 N
Qtool 80 VARIO - 150	0 - 150mm	100 mm	40 mm	ca. 4000 N / 2500 N
Qtool 80 VARIO - 250	0 - 250 mm	100 mm	40 mm	ca. 4000 N / 2500 N

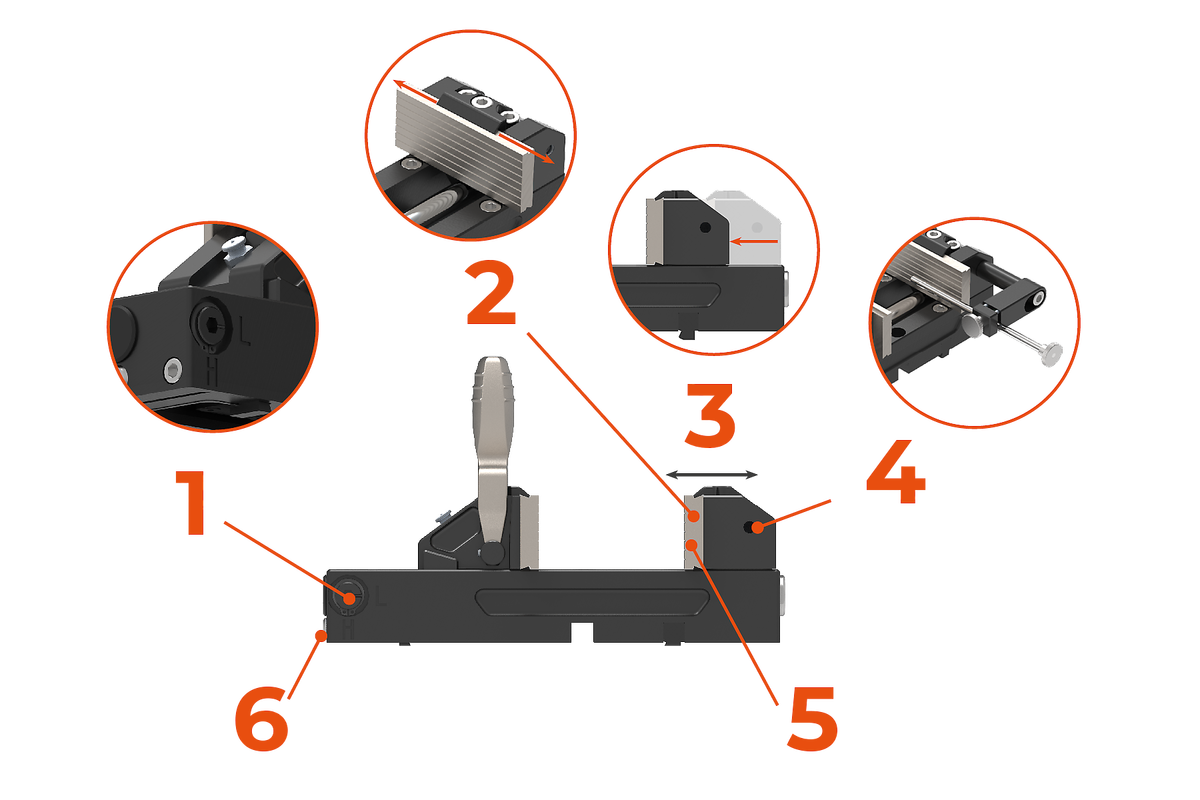

Leistungsmerkmale

nur VARIO: Spannkraftverstellung High und Low (ca. 4 / 2,5 kN)
nur VARIO: Mehr Variabilität: Backen können seitlich positioniert werden
nur VARIO: Frei positionierbar für optimale Schnittposition
Optional: Werkstückanschlag zum schnellen Positionieren von Bauteilen
Auswechselbare Spannbacken
Integrierte Easy-Funktion

Kompatibilität Qtool 80 / Qtool 80 VARIO Serie

Kompatibel mit Trennmaschine	Qcut 250 A	Qcut 250 M	Qcut 350 A	Brillant 230
via Easy-Spannplatte	✓	✓	✓	✓

Kompatibel mit Trennmaschine	Qcut 400 A	Qcut 500 A	Qcut 600 A/BOT	Qcut 800 A
via Easy-Spannplatte	✓	✓	✓	✓

Kontaktieren Sie uns für Ihre optimale Lösung!

Durch umfangreiche Tests sind wir in der Lage, für jede Anwendung die richtige Spannlösung zu bieten.

Spannbacken für Qtool 80 / Qtool 80 VARIO Serie

Durch die große Auswahl an Spannbacken können die Qtools individuell an die zu trennenden Bauteile angepasst werden:

Runde Bauteile

können mit den prismatischen Backen oder den abgeschrägten Backen präzise und sicher gespannt werden
Durch die Geometrie der Backen entsteht ein definierter 3-Punkt-Kontakt zwischen Werkstück und Spannmittel
Dies verhindert ein Verrutschen der Bauteile
Runde Bauteile können mit dem Kreuzprisma auch vertikal gespannt und oberhalb der Spannvorrichtung getrennt werden

Große Bauteile

Die hohen Backen bieten eine größere Spannfläche für geometrisch große Bauteile

Spannen der abgetrennten Bauteilseite

Mit den geschlitzten Backen kann auch die abgetrennte Seite des Bauteils geklemmt werden
Dadurch wird die Gratbildung beim Trennen stark reduziert und ein Nachschleifen des Grates vor dem Einbetten in eine Einbettpresse vermieden

Längsschnitte von zylindrischen Bauteilen

Die Rundstabbacken haben eine prismatische Auflagefläche, sodass zylindtrische Bauteile präzise positioniuert und in Längsrichtung getrennt werden können.

Spannbacke, Standard (im Lieferumfang Qtool enthalten)

Standard Spannbacke
Backenhöhe: 40 mm
Backenweite: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
Universalbacke
Lieferumfang: 1 Backe (Ersatzbacke)

Bestelldaten

Spannbacke, keilförmig

Backenhöhe: 40 mm
Backenweite: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
Große Bauteile
Spannbacke zum Niederdrücken von Rundmaterial
Für runde Bauteile bis zu Ø 80 mm
Lieferumfang: 1 Backe (als Gegenbacke empfehlen wir die Spannbacke standard (im Lieferumfang Qtool enthalten)

Bestelldaten

Spannbacke, hoch

Backenhöhe: 70 mm
Backenweite: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
Für große Bauteile
Lieferumfang: 2 Backen

Bestelldaten

Spannbacke, hoch geschlitzt

Backenhöhe: 70 mm
Backenweite: 150 mm
Abgetrenntes Bauteil bleibt auch nach dem Trennen gespannt
Lieferumfang: 2 Backen

Bestelldaten

Spannbacke, Kreuzprisma

Backenhöhe: 40 mm
Backenweite: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
Horizontales und vertikales Prisma für das Spannern von runden Bauteilen (3-Punkt Auflage)
Horizontales Prisma max, Ø 55 mm
Vertikales Prisma max. Ø 55 mm
Lieferumfang: 1 Backe (als Gegenbacke empfehlen wir die Spannbacke standard (im Lieferumfang Qtool enthalten)

Bestelldaten

Spannbacken Prisma

Backenhöhe: 40 mm
Backenweite: 100 mm
2 horizontale Prismen zum Spannen von runden Bauteilen (3-Punkt-Auflage)
Horizontale Prismen, Ø 5 - 28 mm
Lieferumfang: 1 Backe (als Gegenbacke empfehlen wir die Spannbacke standard (im Lieferumfang Qtool enthalten)

Bestelldaten

Spannbacke, hoch, mit Prisma geschlitzt

Backenhöhe: 70 mm
Backenweite: 150
Horizontales Prisma max. Ø 70 mm - zum Spannen von runden Bauteilen (3-Punkt-Auflage)
Abgetrenntes Bauteil bleibt auch nach dem Trennen gespannt
Lieferumfang: 2 Backen (1 geschlitzte Backe glatt, 1 geschlitzte Backe mit Prisma)

Bestelldaten

Clamping jaw, Rundstabbacke

Backenhöhe: 70 mm
Backenweite: 150
Um zylindrische Bauteile entlang der Längsachse zu trennen
2 horizontale Prismen für max. Ø 70 mm
Abgetrenntes Bauteil bleibt auch nach dem Trennen gespannt
Lieferumfang: 2 Backen

Bestelldaten

Werkstückanschlag

Bei sich wiederholenden Schnitten von Bauteilen mit gleicher Geometrie kann das Bauteil mit dem Werkstückanschlag reproduzierbar auf die gleiche Weise positioniert werden.

Montierbar an Qtool 60, 80, 80 VARIO links oder rechts
Einstellbereich 0 - 120 mm

Bestelldaten

Präzisionsspannmittel Zubehör

Easy-Multifunktionsplatte

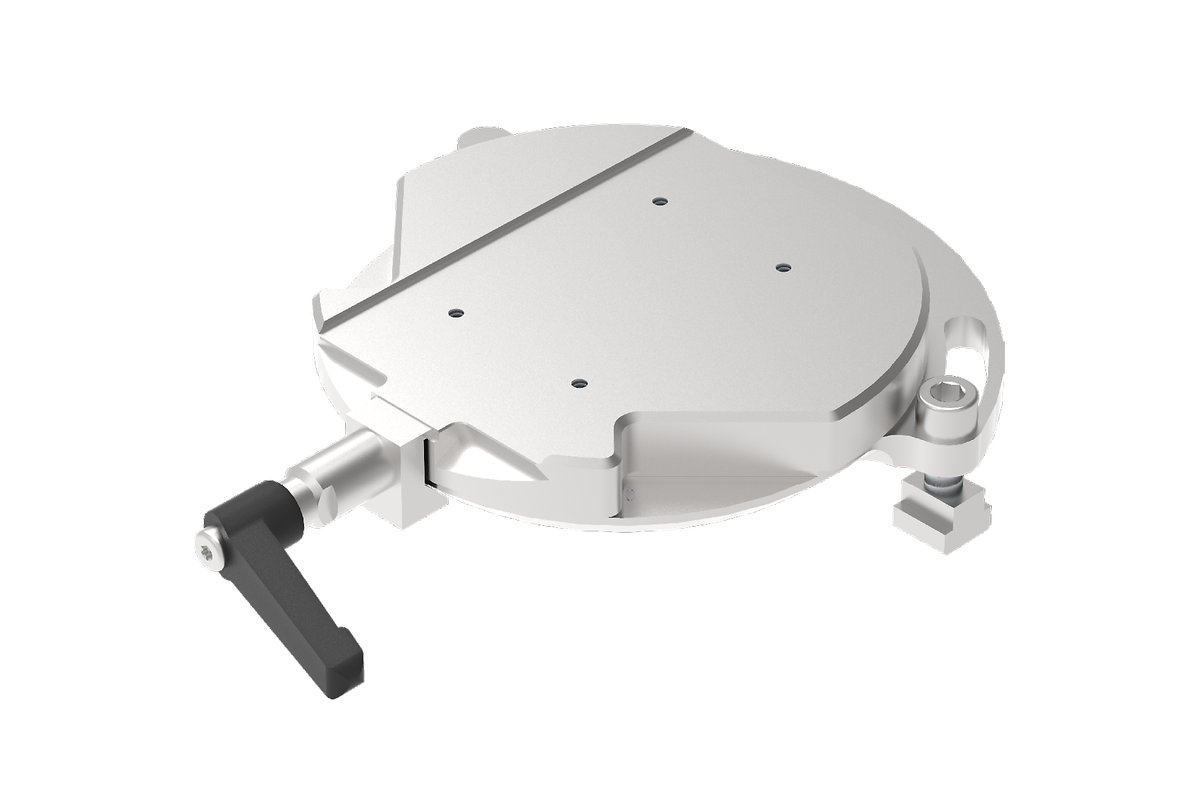

Schwenkeinheit Qtool 60-80
