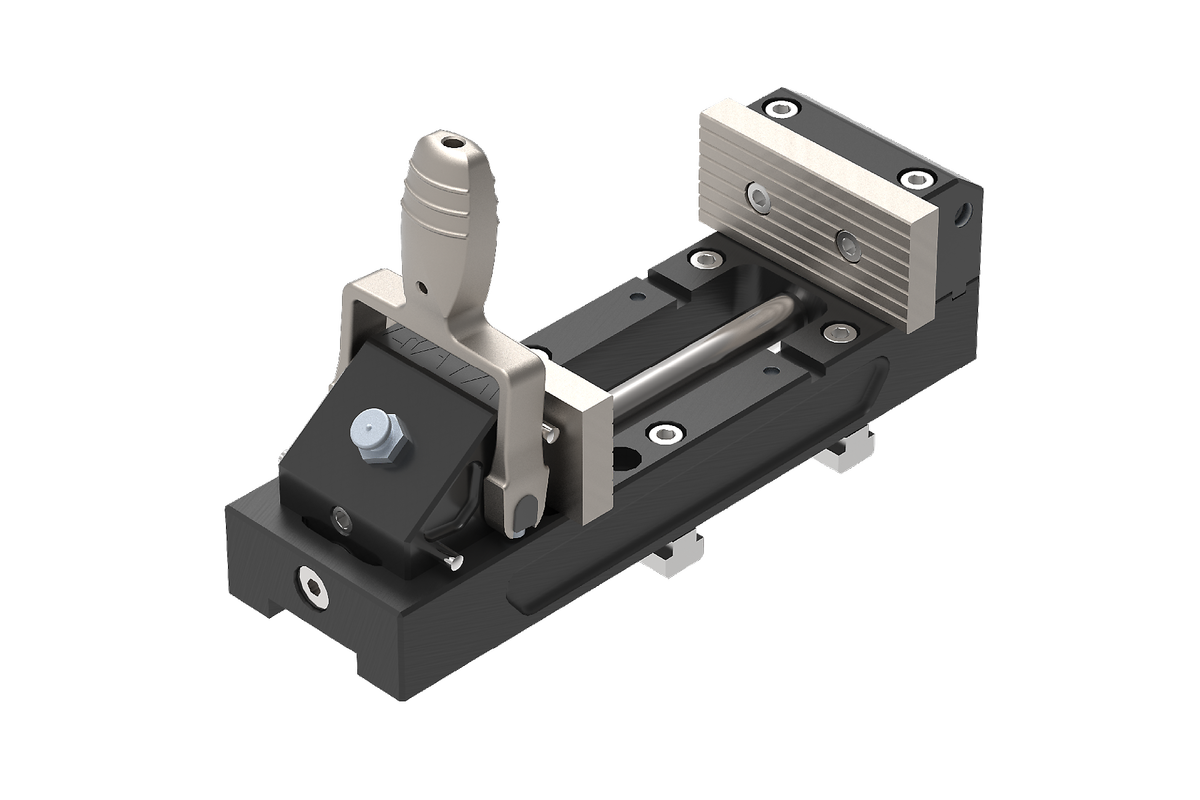

Qtool 60-Serie Schnellspannwerkzeuge

Spannbacken für Qtool 60

Durch die große Auswahl an Spannbacken können die Qtools individuell an die zu trennenden Bauteile angepasst werden:

Runde Bauteile

• können mit den prismatischen Backen oder den abgeschrägten Backen präzise und sicher gespannt werden
• Durch die Geometrie der Backen entsteht ein definierter 3-Punkt-Kontakt zwischen Werkstück und Spannmittel
• Dies verhindert ein Verrutschen der Bauteile
• Runde Bauteile können mit dem Kreuzprisma auch vertikal gespannt und oberhalb der Spannvorrichtung getrennt werden

Große Bauteile

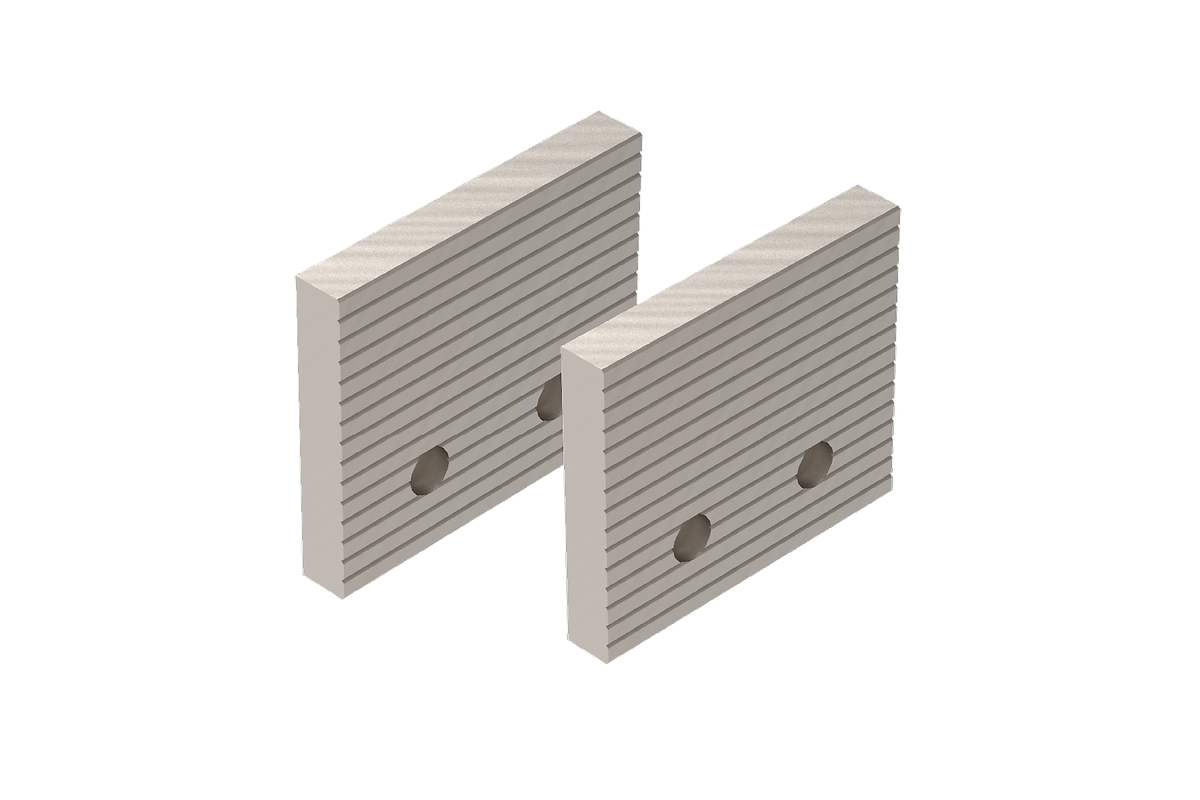

• Die hohen Backen bieten eine größere Spannfläche für geometrisch große Bauteile

Spannen der abgetrennten Bauteilseite

• Mit den geschlitzten Backen kann auch die abgetrennte Seite des Bauteils geklemmt werden
• Dadurch wird die Gratbildung beim Trennen stark reduziert und ein Nachschleifen des Grates vor dem Einbetten in eine Einbettpresse vermieden

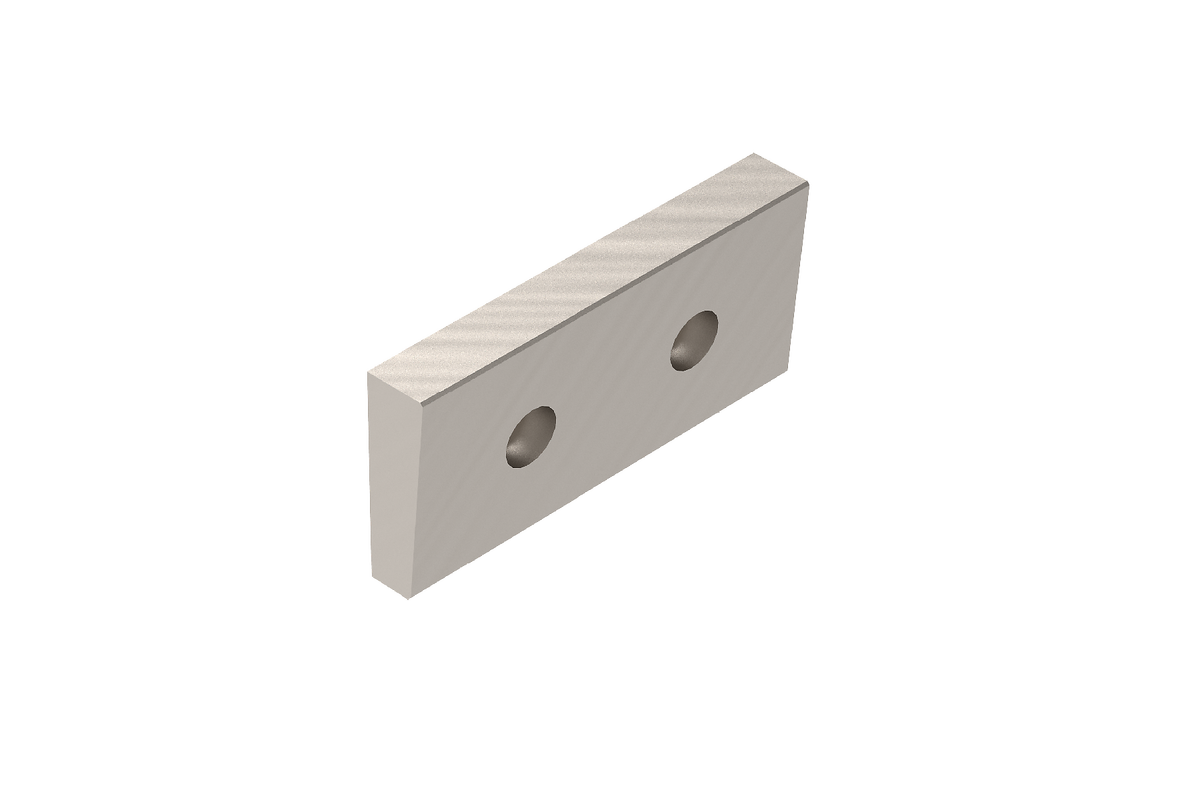

Spannbacke, keilförmig

• Backenhöhe: 32 mm
• Backenweite: 70 mm
• Große Bauteile
• Spannbacke zum Niederdrücken von Rundmaterial
• Für runde Bauteile bis zu Ø 60 mm

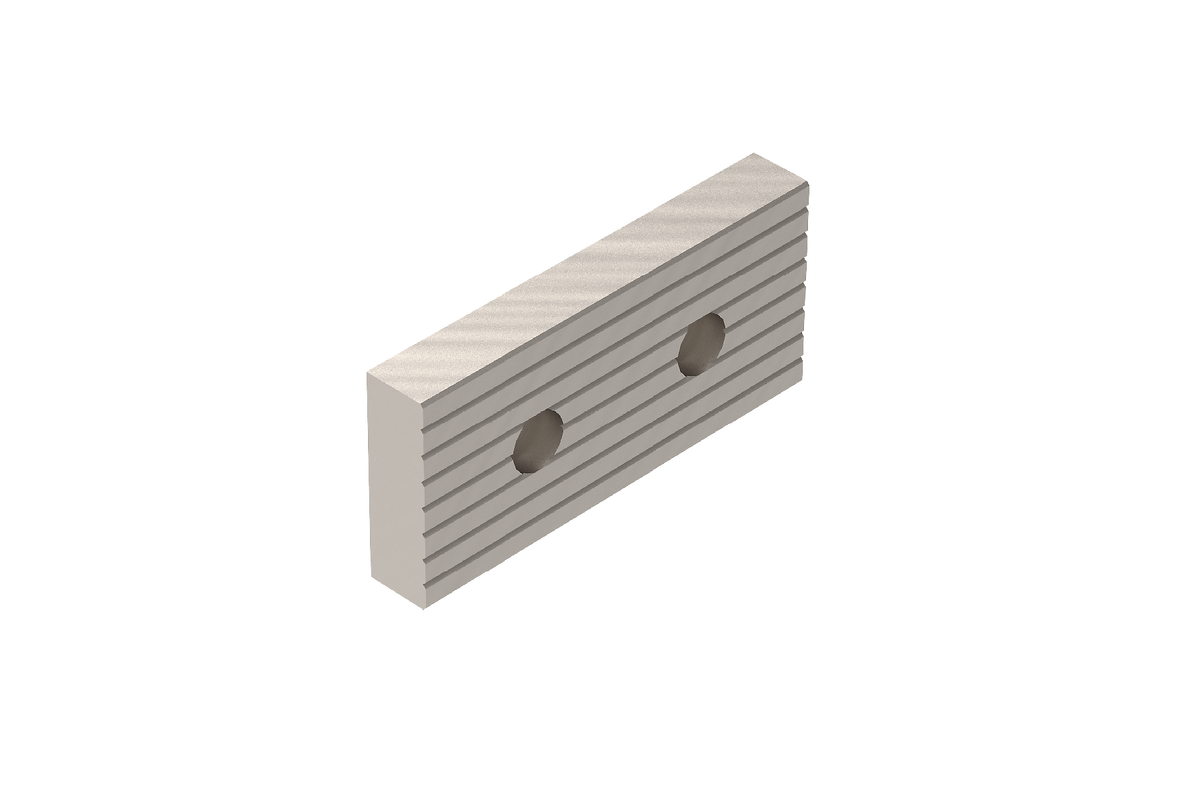

• Lieferumfang: 1 Backe (als Gegenbacke empfehlen wir die Spannbacke standard (im Lieferumfang Qtool enthalten)

Spannbacke, hoch geschlitzt

• Backenhöhe: 60 mm
• Backenweite: 100 mm
• Abgetrenntes Bauteil bleibt auch nach dem Trennen gespannt
• Lieferumfang: 2 Backen

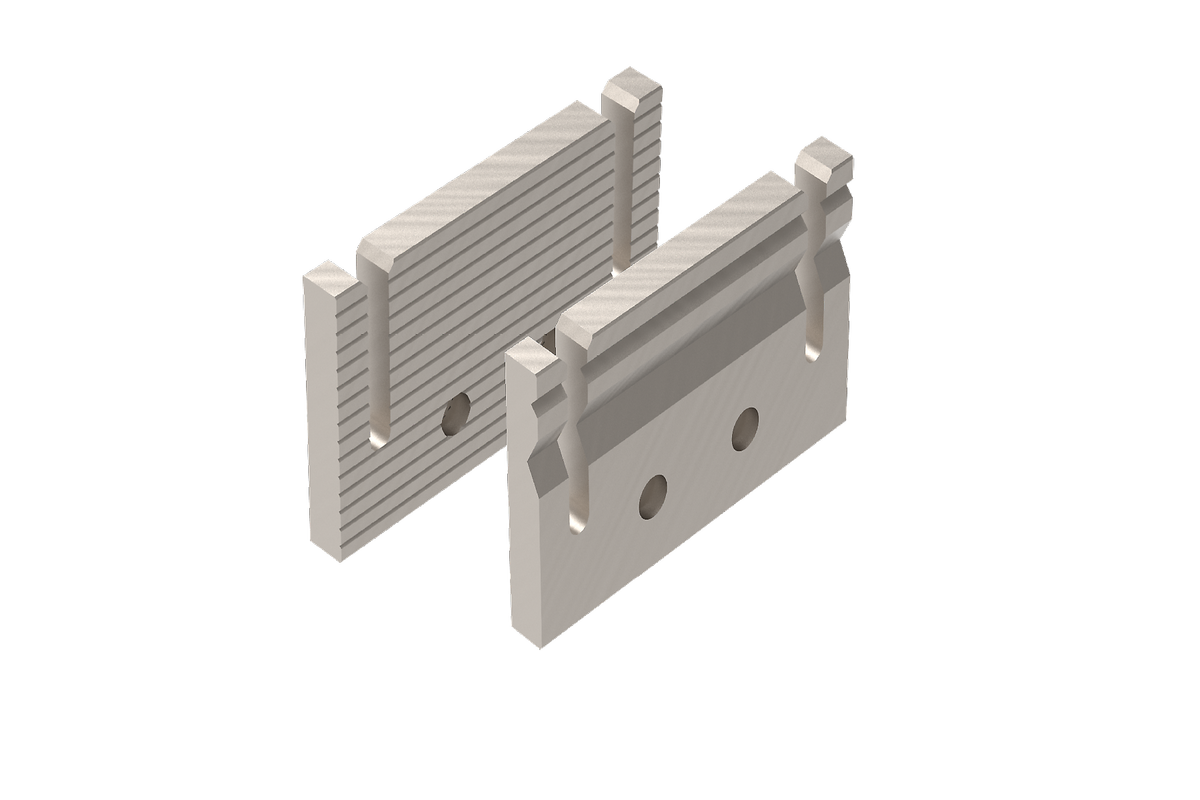

Spannbacke, hoch, mit Prisma geschlitzt

• Backenhöhe: 60 mm
• Backenweite: 100 mm
• Horizontales Prisma max. Ø 17 mm - für das Spannern von runden Bauteilen (3-Punkt Auflage)
• Abgetrenntes Bauteil bleibt auch nach dem Trennen gespannt
• Lieferumfang: 2 Backen (1 geschlitzte Backe glatt, 1 geschlitzte Backe mit Prisma)
