Qtool 40-Serie Schnellspannwerkzeuge

Highlights

  • Für kleine Bauteile Ø 40 mm | B = 60 mm
  • Schraubstock mit Sterngriff (Qtool 40 S) um die Spannkraft manuell zu dosieren
  • Exzenterspanner (Qtool 40) für schnelles und kraftvolles Spannen
  • Hinterer Anschlag verstellbar für optimale Position beim Trennen
  • Vielfältiges Spannbackenprogramm

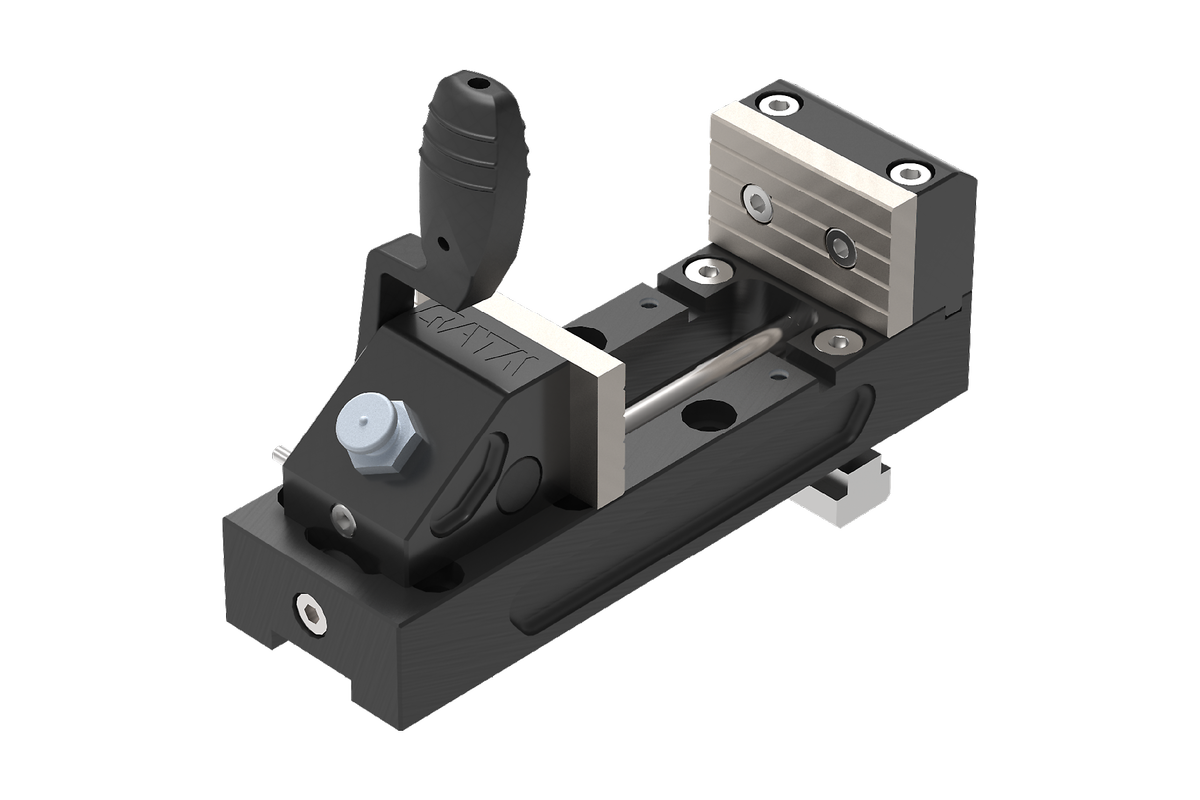

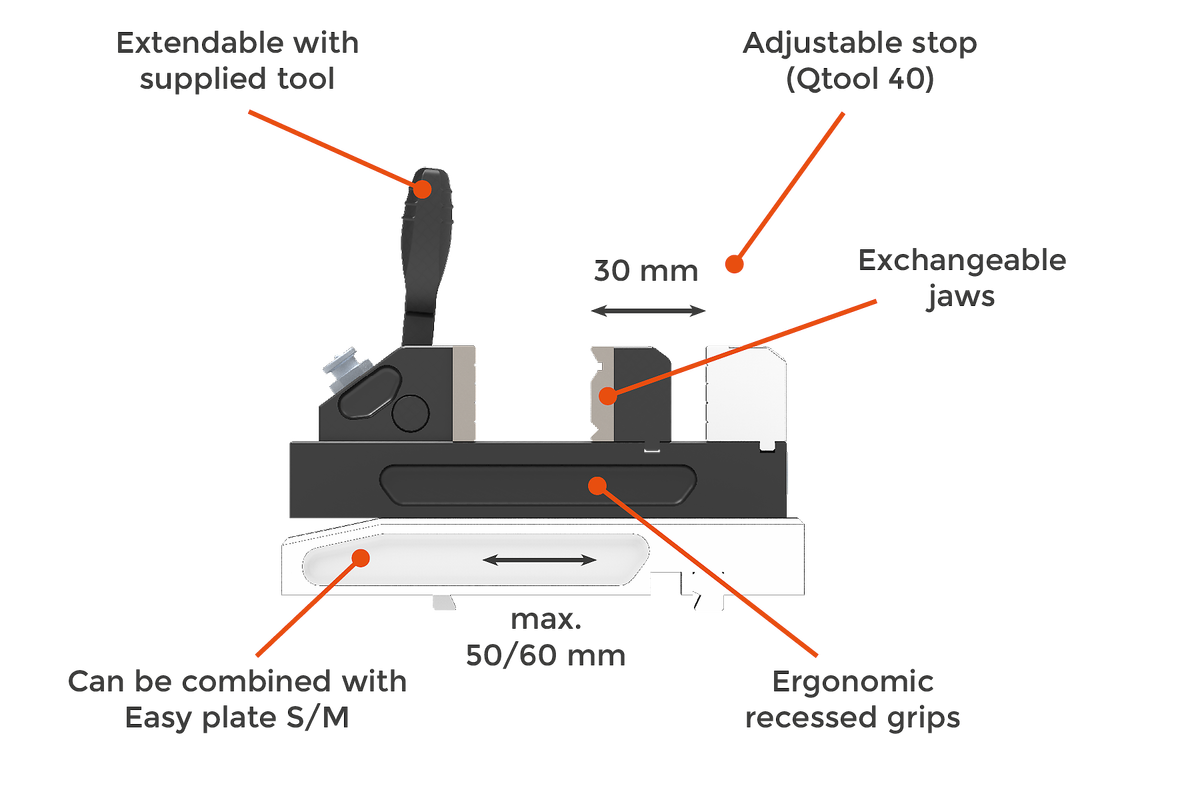

Qtool 40

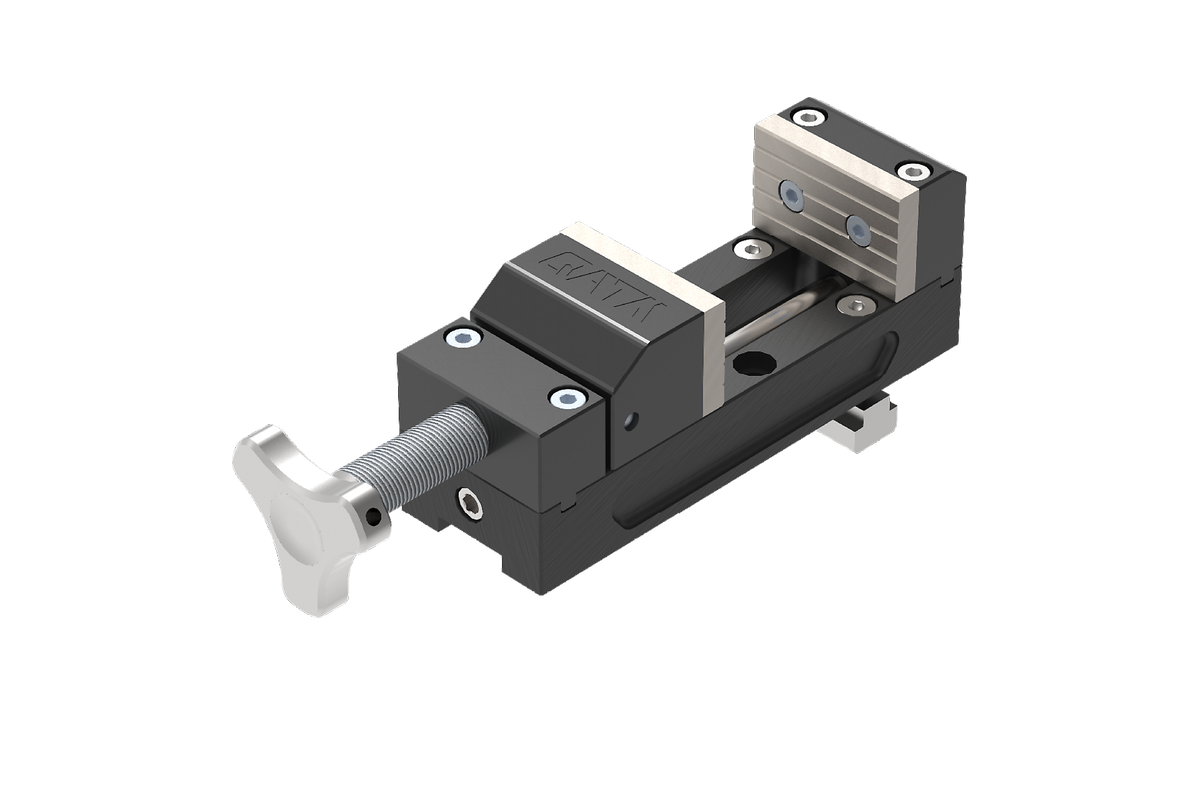

Qtool 40 S

Qtool 40 S

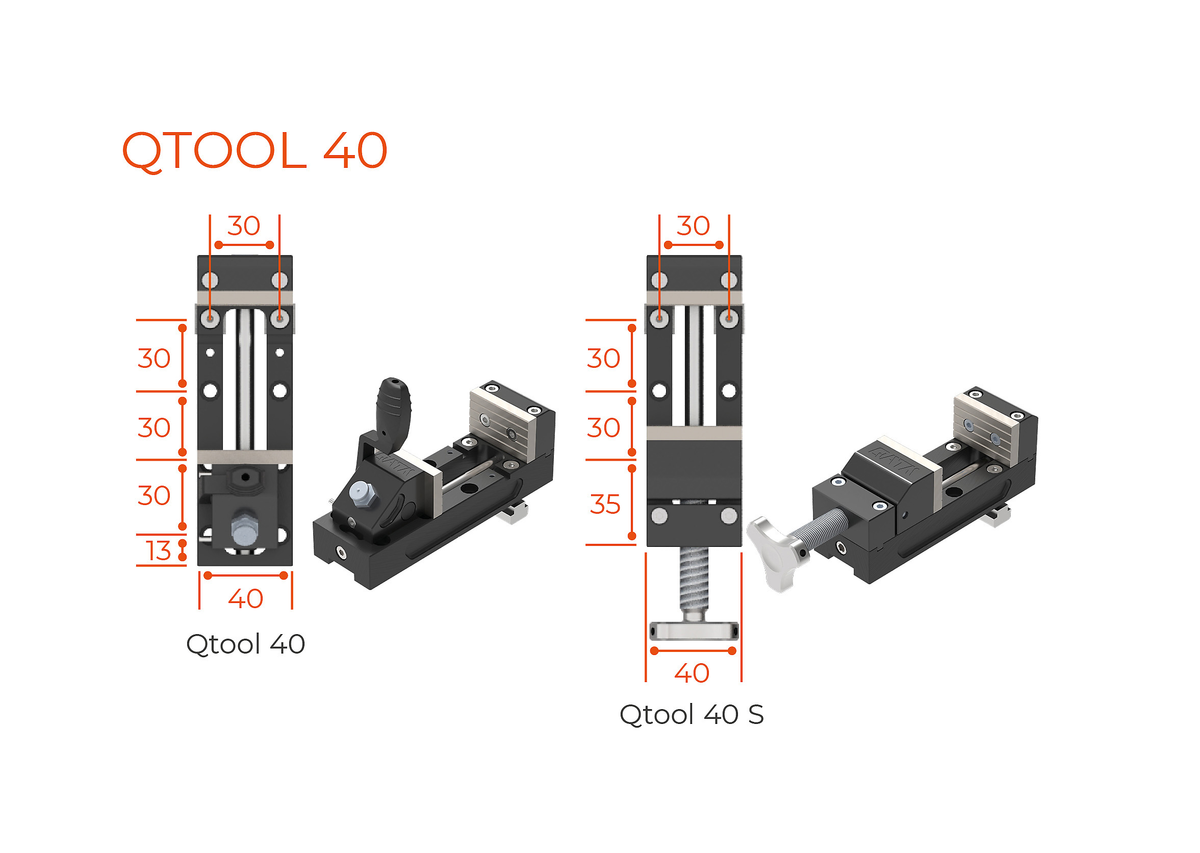

Spannweite Backenweite Backenhöhe Spannkraft
Qtool 40 0 - 60 mm 50 mm 25 mm ca. 1000 N
Qtool 40 S 0 - 50 mm 50 mm 25 mm variabel

Kompatibilität Qtool 40-Serie

Kompatibel mit Trennmaschine Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Befestigung via T-Nutenstein
Größe / Abstand Nuten

8 mm / 60 mm
- - - -
via Easy-Spannplatte
S/M

S/M

S/M

S/M

S/M

Spannbacken für Qtool 40-Serie

Durch die große Auswahl an Spannbacken können die Qtools individuell an die zu trennenden Bauteile angepasst werden:

Runde Bauteile

  • können mit den prismatischen Backen oder den abgeschrägten Backen präzise und sicher gespannt werden
  • Durch die Geometrie der Backen entsteht ein definierter 3-Punkt-Kontakt zwischen Werkstück und Spannmittel
  • Dies verhindert ein Verrutschen der Bauteile
  • Runde Bauteile können mit dem Kreuzprisma auch vertikal gespannt und oberhalb der Spannvorrichtung getrennt werden

Große Bauteile

  • Die hohen Backen bieten eine größere Spannfläche für geometrisch große Bauteile

Spannen der abgetrennten Bauteilseite

  • Mit den geschlitzten Backen kann auch die abgetrennte Seite des Bauteils geklemmt werden
  • Dadurch wird die Gratbildung beim Trennen stark reduziert und ein Nachschleifen des Grates vor dem Einbetten in eine Einbettpresse vermieden

Spannbacke, Standard (im Lieferumfang Qtool enthalten)

  • Standardbacken Qtool 40
  • Backenhöhe: 25 mm
  • Backenweite: 40 mm
  • Universalbacke
  • Lieferumfang: 1 Backe (Ersatzbacke)

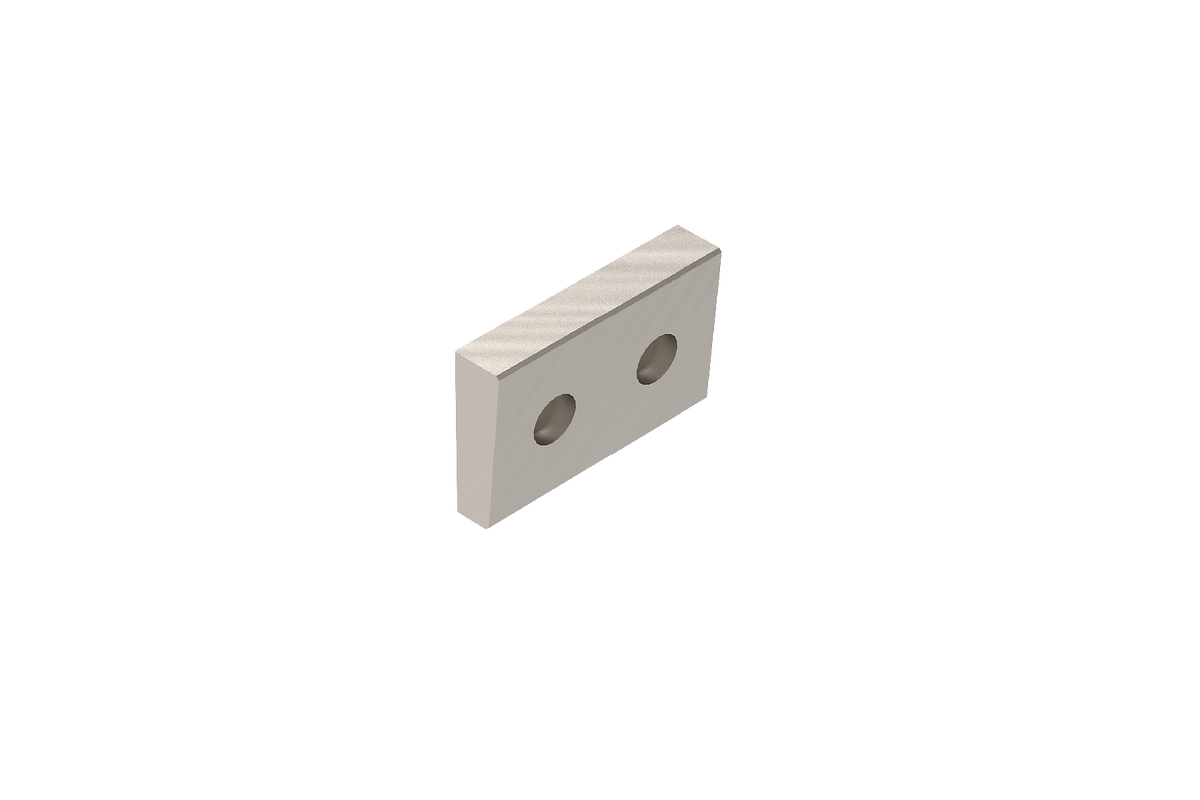

Spannbacke, keilförmig

  • Backenhöhe: 25 mm
  • Backenweite: 40 mm
  • Große Bauteile
  • Spannbacke zum Niederdrücken von Rundmaterial
  • Für runde Bauteile bis zu Ø 50 mm
  • Lieferumfang: 1 Backe (als Gegenbacke empfehlen wir die Spannbacke standard (im Lieferumfang Qtool enthalten)

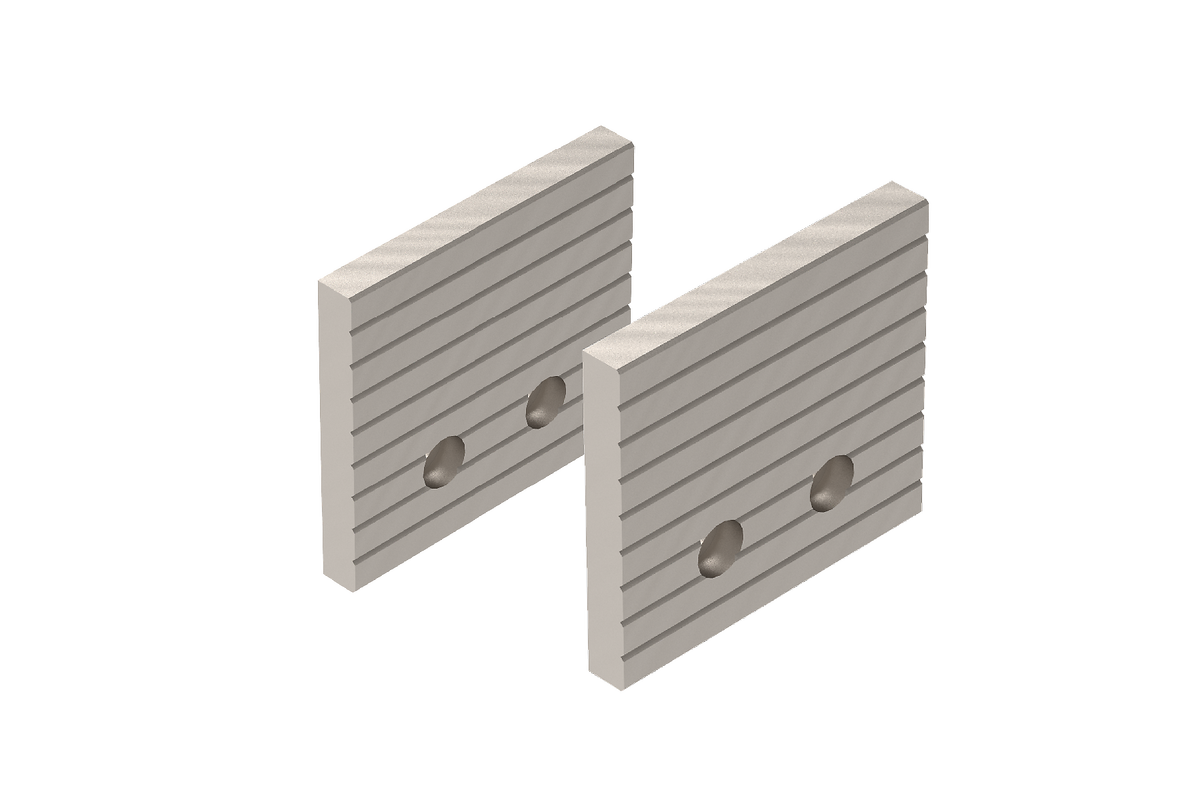

Spannbacke, hoch

  • Backenhöhe: 45 mm
  • Backenweite: 50 mm
  • Universalbacke für große Bauteile
  • Lieferumfang: 2 Backen

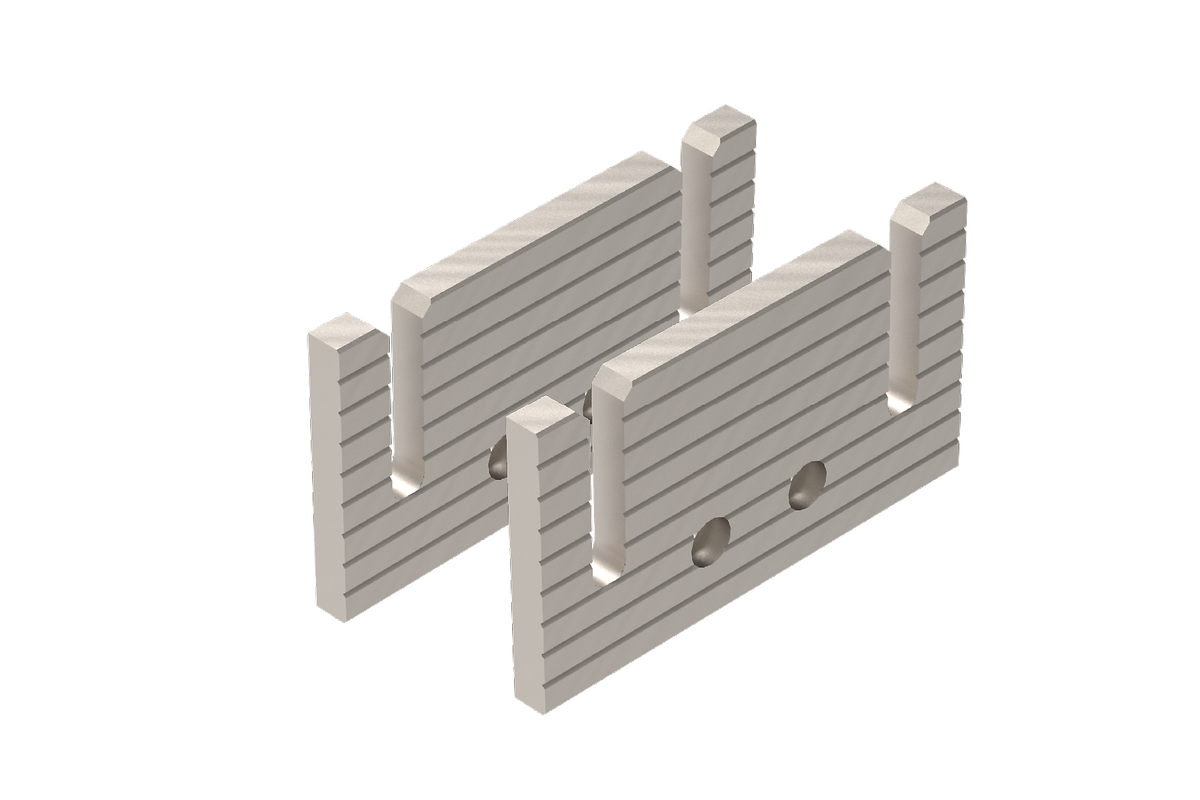

Spannbacke, hoch geschlitzt

  • Backenhöhe: 45 mm
  • Backenweite: 80 mm
  • Abgetrenntes Bauteil bleibt auch nach dem Trennen gespannt
  • Lieferumfang: 2 Backen

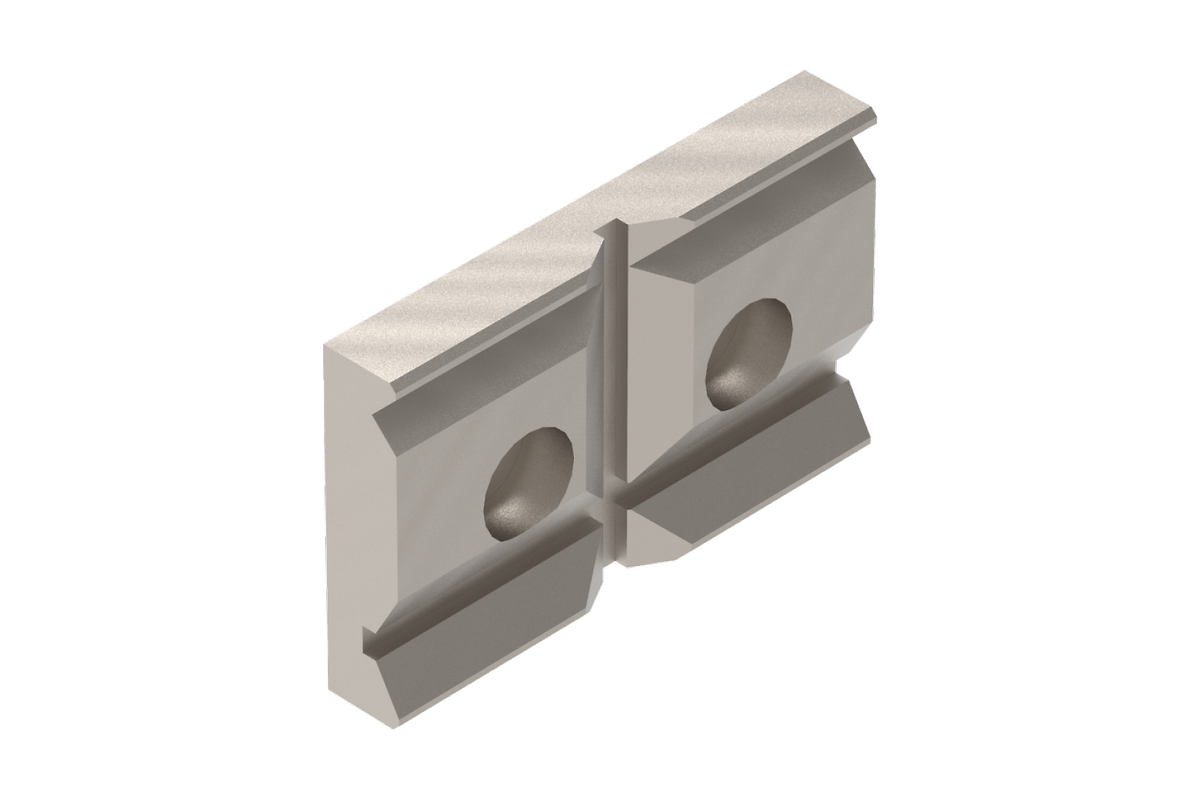

Spannbacke, Kreuzprisma

  • Backenhöhe: 25 mm
  • Backenweite: 40 mm
  • Horizontales und vertikales Prisma für das Spannern von runden Bauteilen (3-Punkt Auflage)
  • Horizontales Prisma max, Ø
  • Vertikales Prisma max. Ø 17 mm
  • Lieferumfang: 1 Backe (als Gegenbacke empfehlen wir die Spannbacke standard (im Lieferumfang Qtool enthalten)

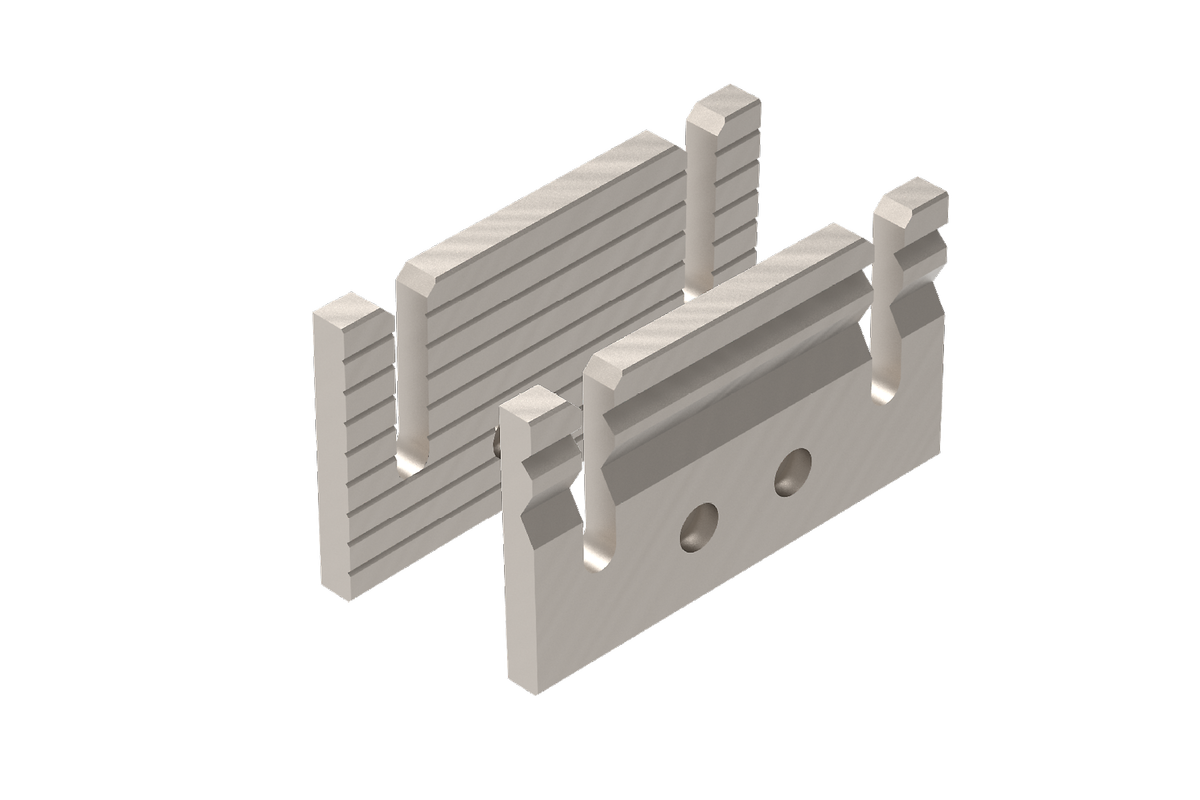

Spannbacke, hoch, mit Prisma geschlitzt

  • Backenhöhe: 45 mm
  • Backenweite: 80 mm
  • Horizontales Prisma max. Ø 17 mm - für das Spannern von runden Bauteilen (3-Punkt Auflage)
  • Abgetrenntes Bauteil bleibt auch nach dem Trennen gespannt
  • Lieferumfang: 2 Backen (1 geschlitzte Backe glatt, 1 geschlitzte Backe mit Prisma)

Präzisionsspannmittel Zubehör

Easy-Spannplatte S

Easy-Spannplatte S mit Drehfunktion

Easy-Spannplatte S mit Drehfunktion

Easy-Adaption Qtool 40-60

Easy-Adaption Qtool 40-60

Multiturm

Multiturm

Schwenkeinheit Qtool 40-60

Schwenkeinheit Qtool 40-60
