Präzisionsspannmittel

Geeignet für regelmäßige und unregelmäßig geformte Proben. Sie können universell in den QATM-Adaptionen (Drehvorrichtung, Easy Adaption horizontal und vertikal sowie dem Klemmarm (Qcut 150) eingesetzt werden.

Direkt montierbar auf:

  • Easy-Adaption Vertikal
  • Easy-Adaption Horizontal
  • Rotationsvorrichtung Typ RD1 und RD2

Zubehör

  • Easy-Spannplatte S mit Drehfunktion
  • Easy-Spannplatte S

Probenhalter Standard (offen)

Produktvorteile

  • Für runde oder unregelmäßige Proben
  • 3-Punkt Auflage
  • Bis zu 6 Befestigungsschrauben
  • Offen für lange, große runde Proben bis Ø 40 mm
  • Adapter Ø 50 mm

Probenhalter Standard (geschlossen)

Produktvorteile

  • Für runde oder unregelmäßige Proben
  • 3-Punkt Auflage
  • Bis zu 6 Befestigungsschrauben
  • Mit festem Anschlag - Tiefe 15 mm
  • Für kurze, große runde Proben bis Ø 40 mm
  • Adapter Ø 50 mm

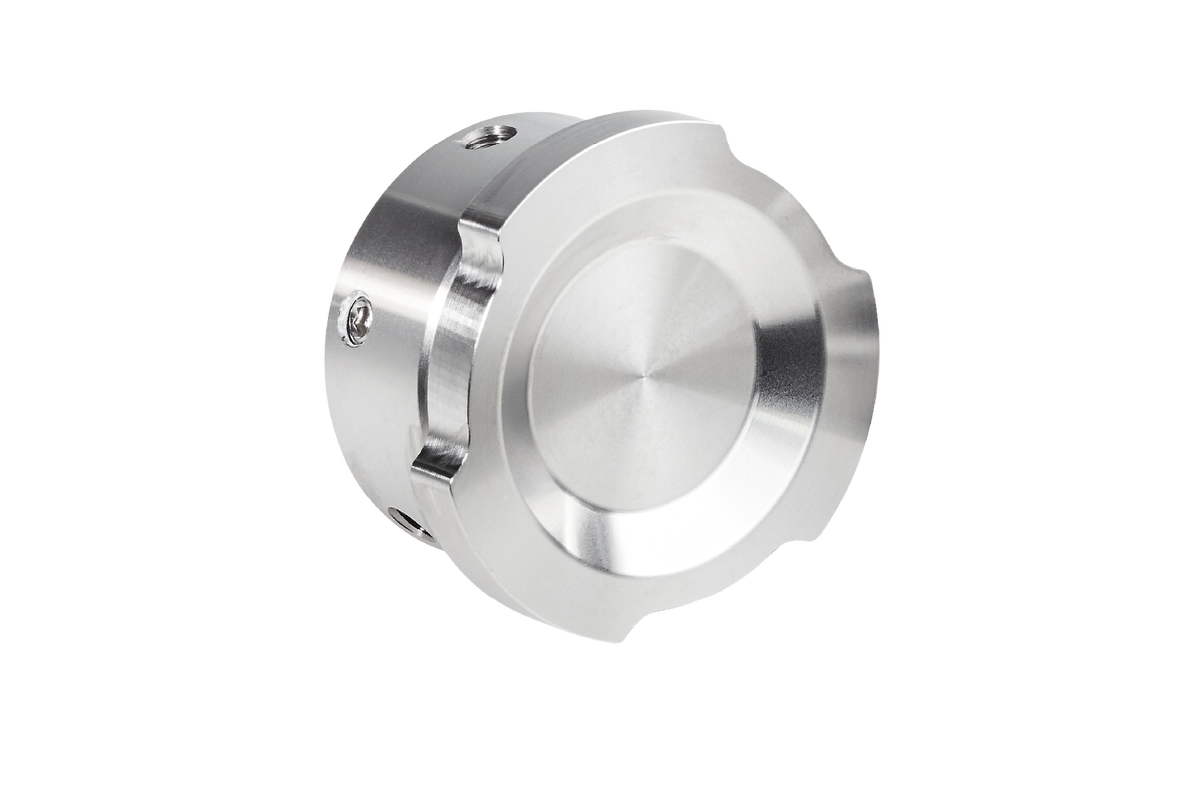

Probenhalter Flex

Produktvorteile

  • Für runde oder unregelmäßige Proben
  • 3-Punkt Auflage
  • Bis zu 6 Befestigungsschrauben
  • Direkt in den Probenhalter einer Schleif- und Poliermaschine einsetzbar
  • Für Proben bis Ø 40 mm - Tiefe 21 mm
  • Adapter Ø 50 mm

Probenhalter Parallelspanner (offen)

Produktvorteile

  • Parallele Spannbacken
  • Variable Spannweite
  • Für flache Proben
  • Für Proben bis Ø 40 mm
  • Adapter Ø 50 mm

Probenhalter Parallelspanner (geschlossen)

Produktvorteile

  • Parallele Spannbacken
  • Variable Spannweite
  • Für flache Proben
  • Mit festem Anschlag, Tiefe 27 mm
  • Für Proben bis Ø 40 mm
  • Adapter Ø 50 mm

Tropfenformspanner

Produktvorteile

  • Für runde oder unregelmäßige Proben (Ø 13 - Ø 40 mm)
  • 12 mm Einspanntiefe
  • 3-Punkt Auflage
  • Adapter Ø 50 mm

Universalspanner

Produktvorteile

  • Für Proben beliebiger Probengeometrie, Ringe
  • Max. Probenquerschnitt: 40 mm x 40 mm
  • 3-Punkt Auflage
  • Adapter Ø 50 mm

Matrixspanner

Produktvorteile

  • Für unregelmäßig geformte Proben
  • Max. Spannbereich: 0 - 40 mm
  • Adapter Ø 50 mm

Minischraubstock

Produktvorteile

  • Max. Spannbereich: 0 - 40 mm
  • Spannbereich mit Prismenbacke: 0 - 35 mm
  • Inkl. Prismenbacke
  • Adapter Ø 50 mm

Doppelparallelspanner

Produktvorteile

  • Parallele Spannbacken
  • Fixieren einer Probe an zwei Einspannstellen
  • Bauteile bleiben auch nach dem Trennen eingespannt
  • Für Trennscheiben bis Ø 150 mm
  • Max. Spannbereich:  0 - 40 mm
  • Adapter Ø 50 mm

Adapter mit Kugelgelenk

Produktvorteile

  • Schwenkvorrichtung zum Ausrichten der Probe zur Trennscheibe
  • Mit allen Spannmitteln kombinierbar
  • Schwenkbereich±18°
  • Adapter Ø 50 mm

Vakuumspanneinheit

Produktvorteile

  • Zur Präparation von planparallelen Probenflächen
  • Geeignet zum Spannen von Glasobjektträgern 28 mm x 48 mm
  • Anschläge lassen sich für das planparallele Abschleifen des Keramiksteines über das integrierte Handrad versenken
  • Zur Erzeugung des Vakuums ist eine Vakuumpumpe erforderlich

  • Zur Verwendung auf:
    • Qcut 150 A/M
      (Klemmarm L erforderlich)
    • Qcut 200 A
      (Easy-Adaption vertikal erforderlich)



Reduzierring

Produktvorteile

  • Reduzierring für das direkte Einspannen von eingebetteten Proben
  • Außendurchmesser Ø 50 mm
  • Für eingebette Proben mit Ø 25 mm, 30 mm, 40 mm, 1“, 1 ¼“, 1 ½“
  • Für eingebette Proben mit Ø 25 mm, 30 mm, 40 mm, 1“, 1 ¼“, 1 ½“

  • Zur Verwendung an:
    • Qcut 150 A/M (Klemmarm L erforderlich)
    • Qcut 200 A (Easy Adaption vertikal erforderlich)



Handspannfutter

Produktvorteile

  • In 3 Größen verfügbar:
  • Spannbacken beidseitig verwendbar

  • Spannbereich Ø 32 mm:
    - am Bauteilinnendurchmesser: 11 - 23 mm
    - am Bauteilaußendurchmesser: 1 - 32 mm

  • Spannbereich Ø 44 mm:
    - am Bauteilinnendurchmesser: 13 - 48 mm
    - am Bauteilaußendurchmesser: 1 - 44 mm

  • Spannbereich Ø 56 mm:
    - am Bauteilinnendurchmesser: 12 - 56 mm
    - am Bauteilaußendurchmesser: 1 - 56 mm


Präzisionsspannmittel Zubehör

Easy-Spannplatte S

Easy-Spannplatte S mit Drehfunktion

Easy-Adaption Vertikal

Easy-Adaption Vertikal

Easy-Adaption Horizontal

Easy-Adaption Horizontal

Drehvor-Richtungen

Drehvor-Richtungen

Perfektes Trennen – Instrumente von QATM

Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.

Sie wissen bereits, welche Spanneinheit Sie benötigen? Dann fordern Sie hier Ihr Angebot an!

Wissensdatenbank

Wenn Sie mehr über die verschiedenen Verfahren erfahren möchten, besuchen Sie bitte unsere umfangreiche Wissensdatenbank.

Unser Knowledge Base Artikel über das Trennen beinhaltet:

  • Gängige Methoden zur Probenname aus Festkörpern
  • Die verschiedenen materialographischen Trennverfahren
  • Die Auswahl der passenden Trennscheibe

Probenahme für die metallographische Analyse

Technische Änderungen und Irrtümer vorbehalten
