Kraftspannsysteme für Großtrenner

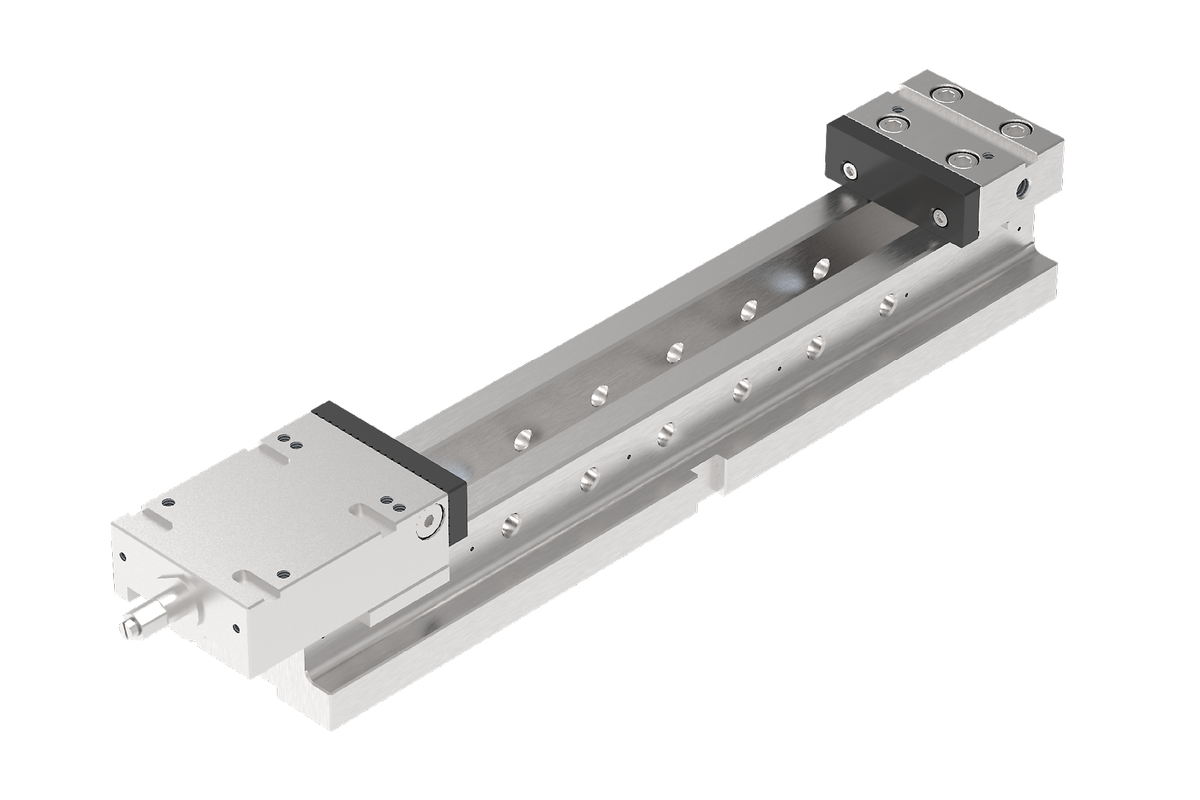

Universal-Kraftspannsystem 100/540

Highlights

Geringer Kraftaufwand beim Spannen durch integrierte mechanisch-hydraulische Kraftübertragung
inkl. Befestigungsmaterial für T-Nuten 12 mm
Max. Spannkraft 25 kN
B x H x T: 100 x 104 x 625 mm

	Spannweite	Backenweite	Backenhöhe	Spannkraft
Universal-Kraftspannsystem 100/540	0 - 365 mm	100 mm	30 mm	28 kN

Kompatibilität Universal-Kraftspannsystem

Kompatibel mit Trennmaschine	Qcut 400 A	Qcut 500 A	Qcut 600 A/BOT	Qcut 800 A
Befestigung via T-Nutenstein	✓	✓	✓	✓

Kontaktieren Sie uns für Ihre optimale Lösung!

Durch umfangreiche Tests sind wir in der Lage, für jede Anwendung die richtige Spannlösung zu bieten.

Zubehör für Kraftspannsystem 100/540

Mit dem Zubehör lässt sich der Kraftspanner individuell an die zu trennenden Bauteile und die Aufspannsituation anpassen.

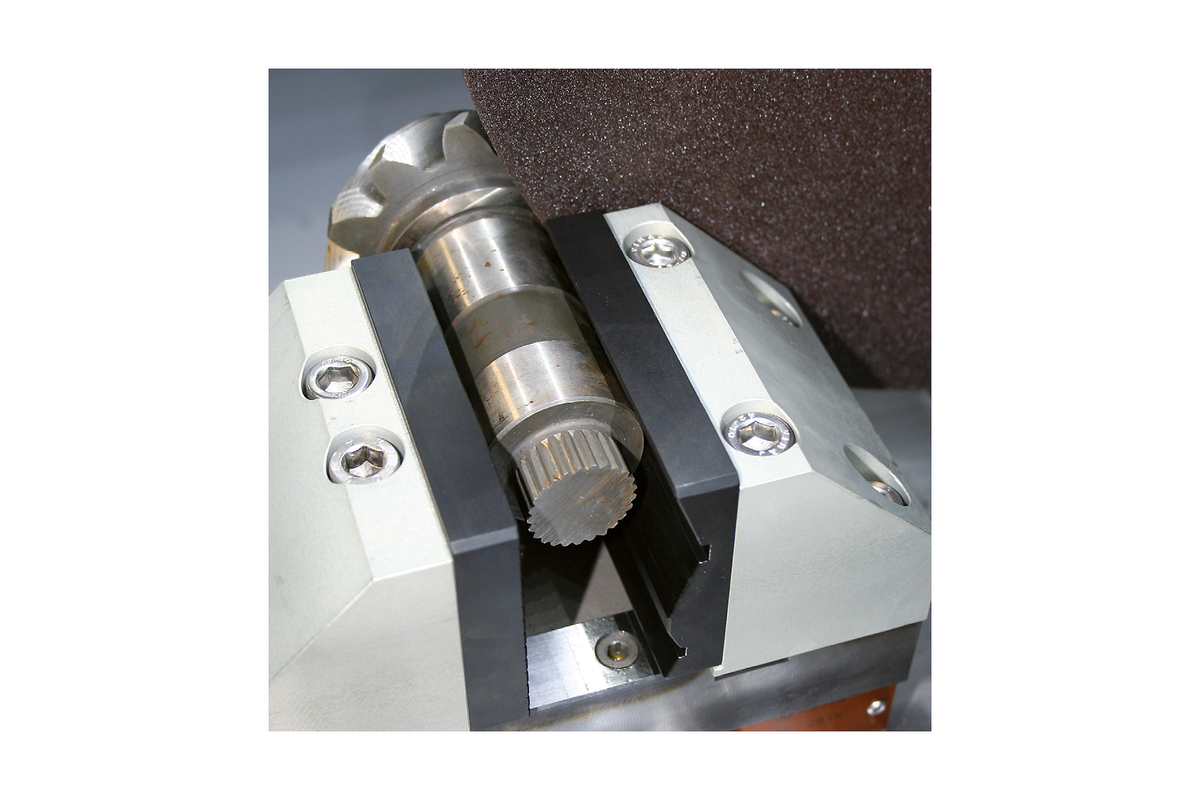

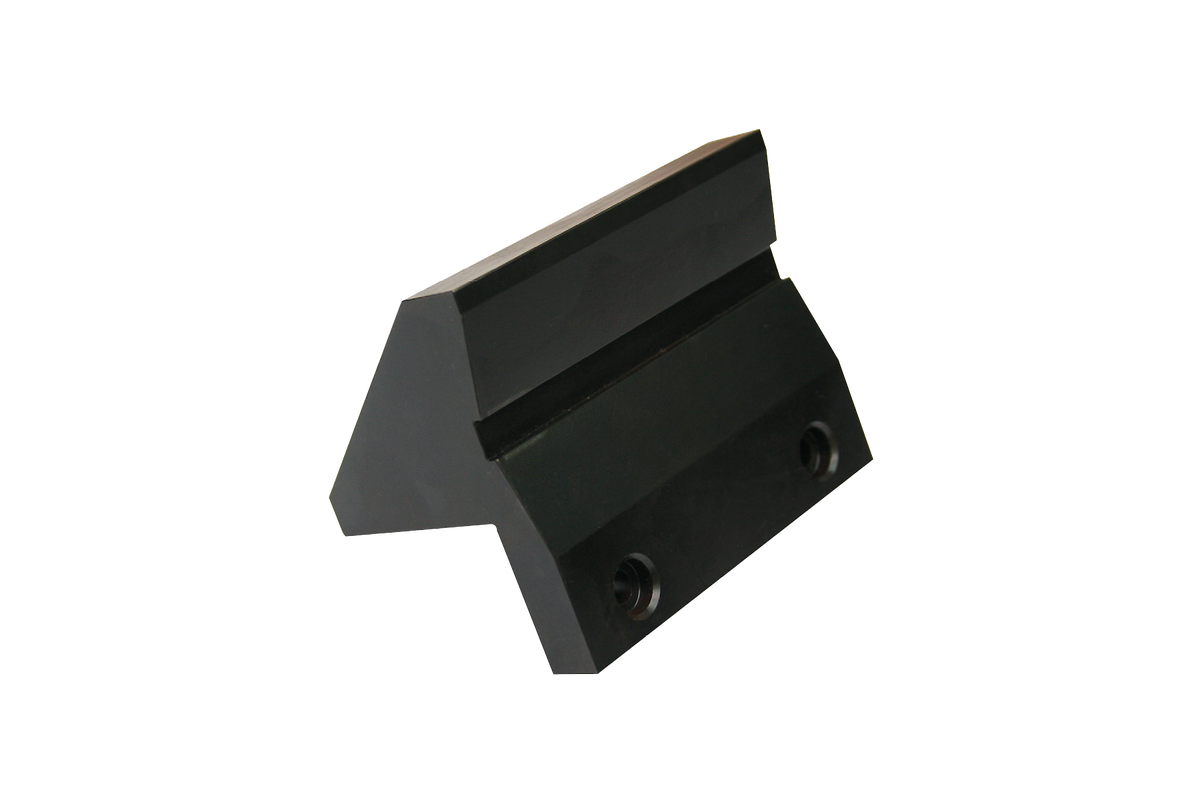

Prismenspannbacke

Horizontales Prisma
Kombinierbar mit Spannbacke glatt
Backenweite: 100 mm
Prisma für Ø 10 - 100 mm

Bestelldaten

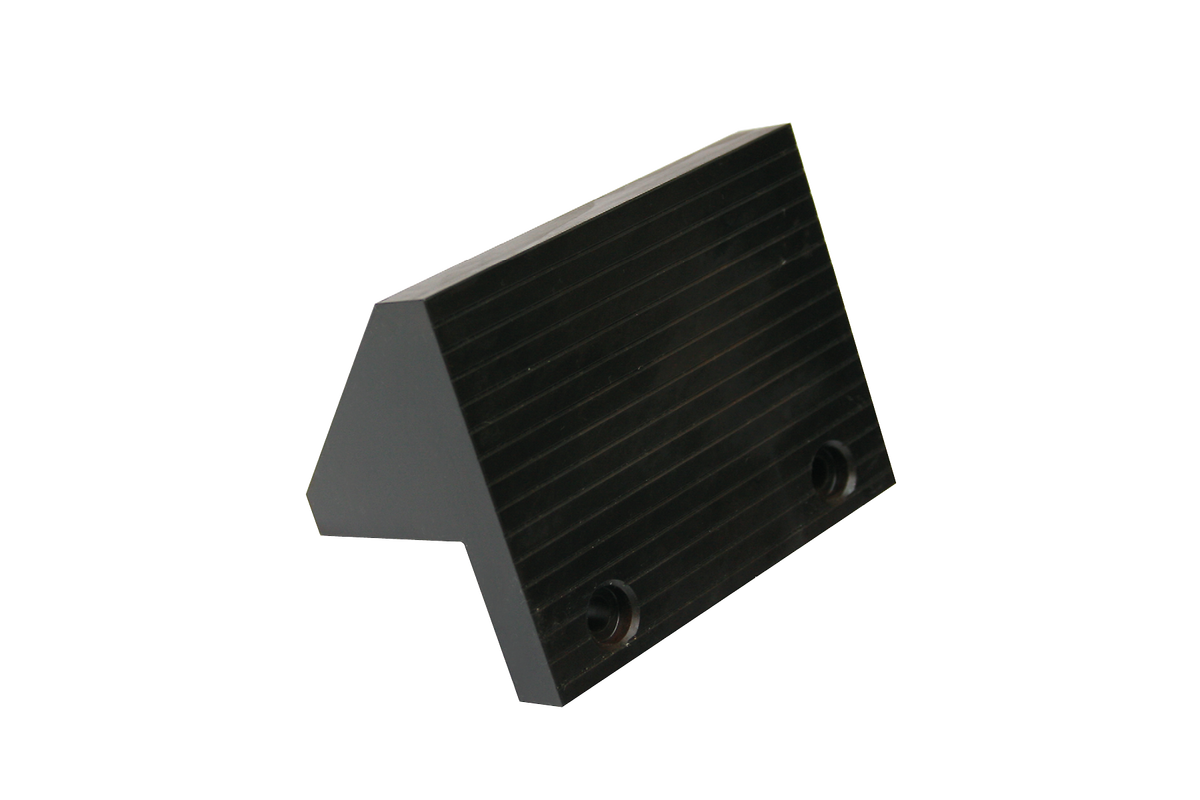

Spannbacke glatt

Backenhöhe: 80 mm
Backenweite: 100 mm
Geriffelte Spannfläche
Zum Spannen von parallelen Körpern
Kombinierbar mit Prismenspannbacke

Bestelldaten

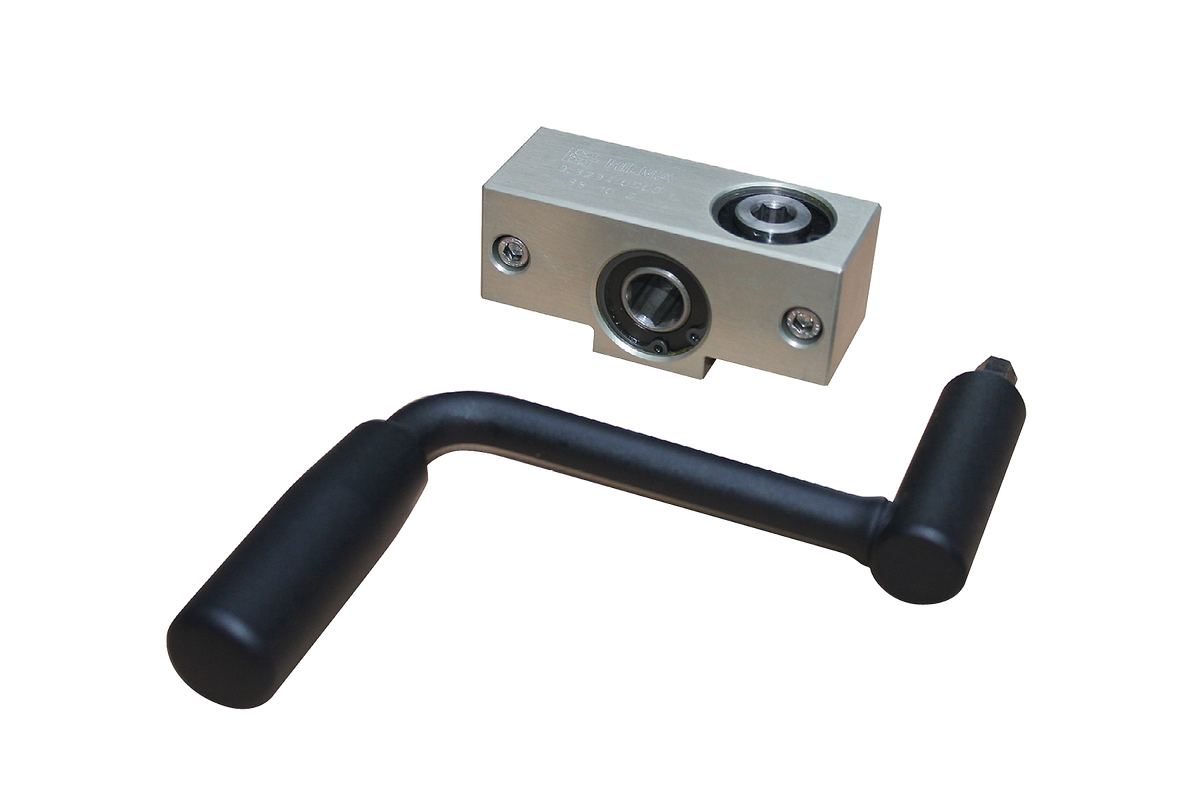

Winkelantrieb

Möglichkeit das Bauteil komfortabel von oben zu spannen

Bestelldaten

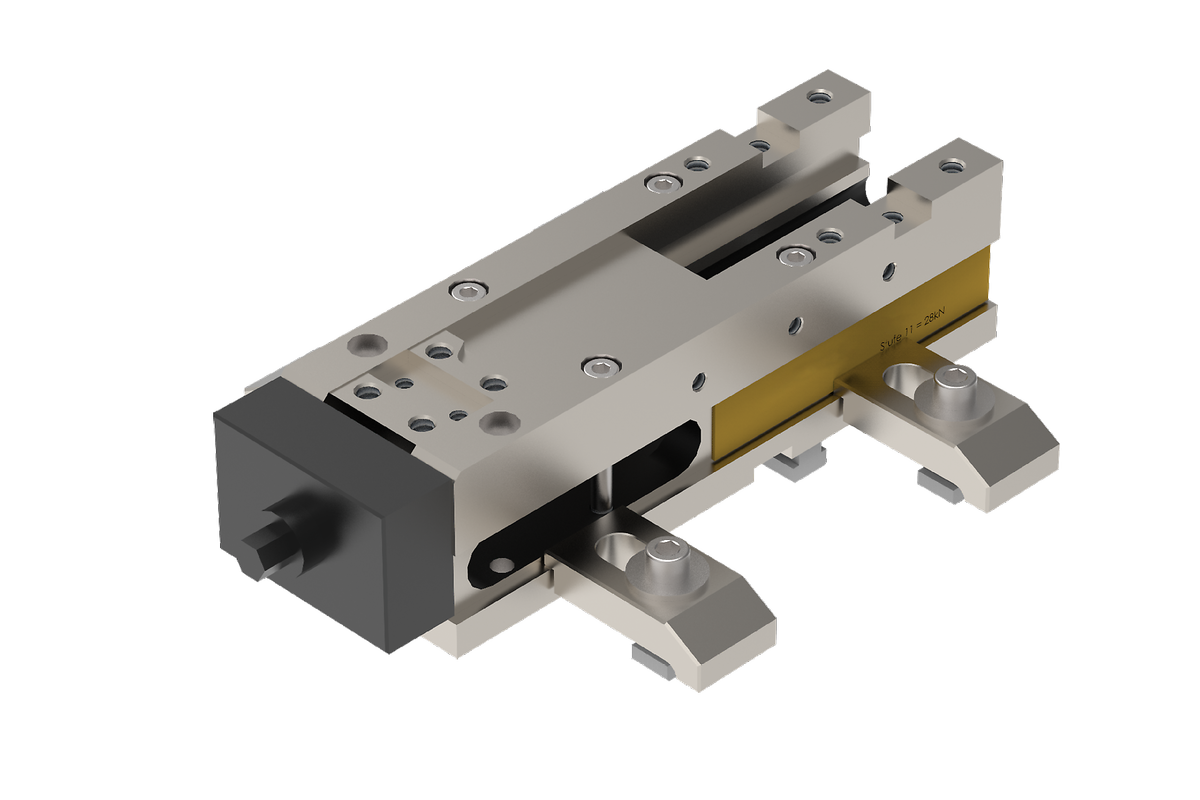

Universal-Kraftspannsystem LC 90

Highlights

Einfaches, sicheres Spannen mit extrem hoher Spannkraft
Große Auswahl an leicht auswechselbaren Spannbacken
Geringer Kraftaufwand durch mechanische Kraftübersetzung
Spannkraft in 11 Stufen voreinstellbar (bis zu 28 kN)
inkl. Befestigungsmaterial für T-Nuten 12 mm und Handkurbel

	Spannweite	Backenweite	Backenhöhe	Spannkraft
Universal-Kraftspannsystem LC 90	0 - 217 mm	100 mm	70 mm	25 kN

Kompatibilität Universal-Kraftspannsystem LC 90

Kompatibel mit Trennmaschine	Qcut 400 A	Qcut 500 A	Qcut 600 A/BOT	Qcut 800 A
Befestigung via T-Nutenstein	✓	✓	✓	✓

Zubehör für Kraftspannsystem LC 90

Das Universalkraftspannsystem LC 90 bildet die Basis des Spannsystems. Je nach Anwendungsfall wird sie mit einem der folgenden Module ergänzt. Mit ihr lassen sich unterschiedlichste, unregelmäßig geformte Bauteile kraftvoll und sicher spannen.

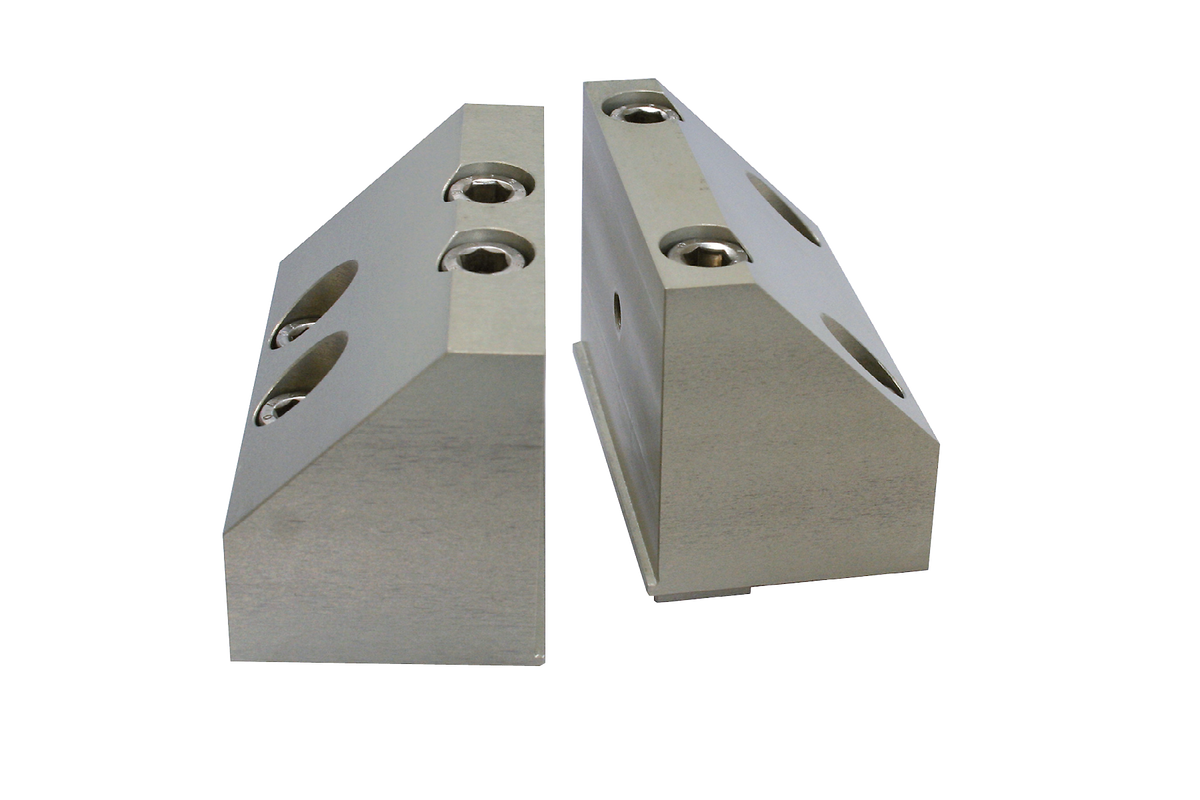

Trägerspannbacke LC 90

Trägermodul für Spannbacken
Basis für Prismenbacke und Spannbacke glatt 100
Aus hochfestem Aluminium mit Keramikbeschichtung
Backenbreite: 100 mm

Bestelldaten

Prismenspannbacke 100

Backenhöhe: 70 mm
Backenbreite: 100 mm
1 St., kombinierbar mit Spannbacke glatt
drehbare Backe aus gehärtetem Stahl
Fläche mit zwei horizontalen Prismen zum Spannen von Rundmaterial von Ø 10 bis 100 mm

Bestelldaten

Spannbacke 100 glatt

Glatte Spannfläche
Zum Spannen von parallelen Körpern
1 St., kombinierbar m. Prismenbacke 100

Bestelldaten

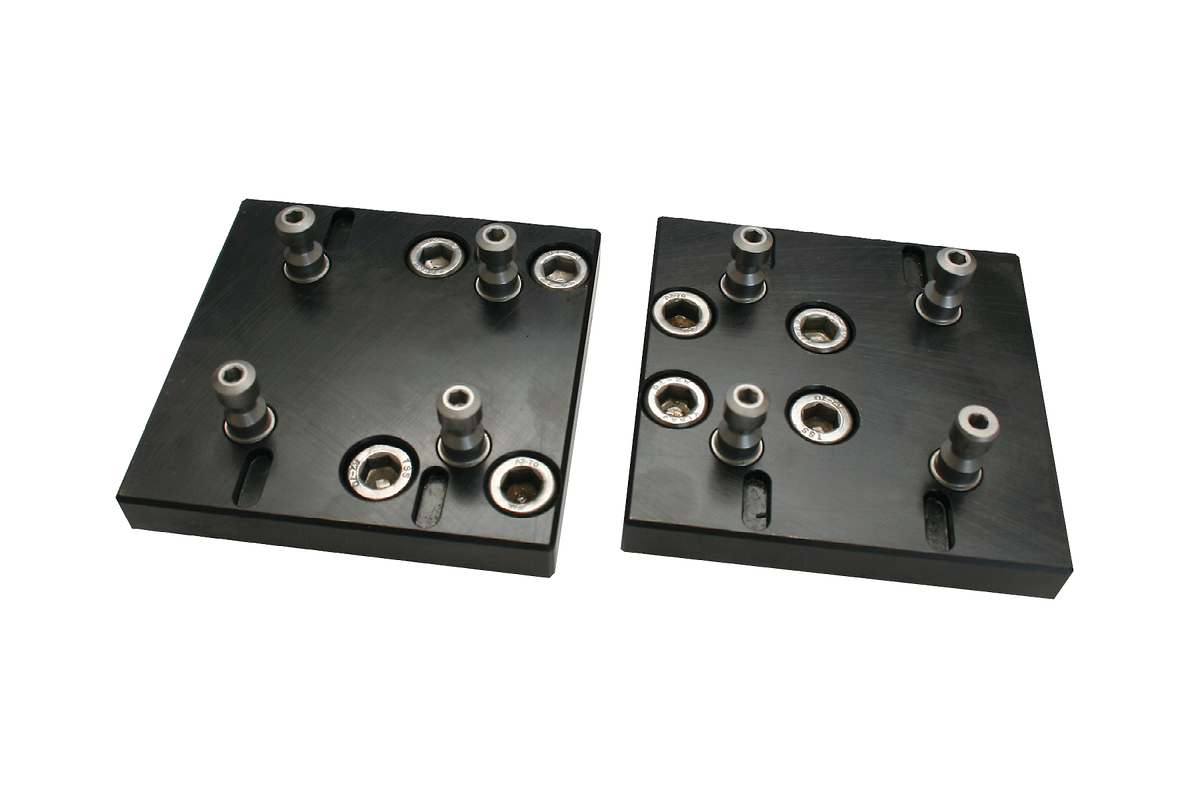

Schnellwechselaufnahme

Schnelle und sichere Verbindung der einzelnen Module durch Niederzugzapfen
Zur Befestigung von
- Stufenbacke 100
- Spannsystem X-Clamp 100
- kundenspezifischen Lösungen

Bestelldaten

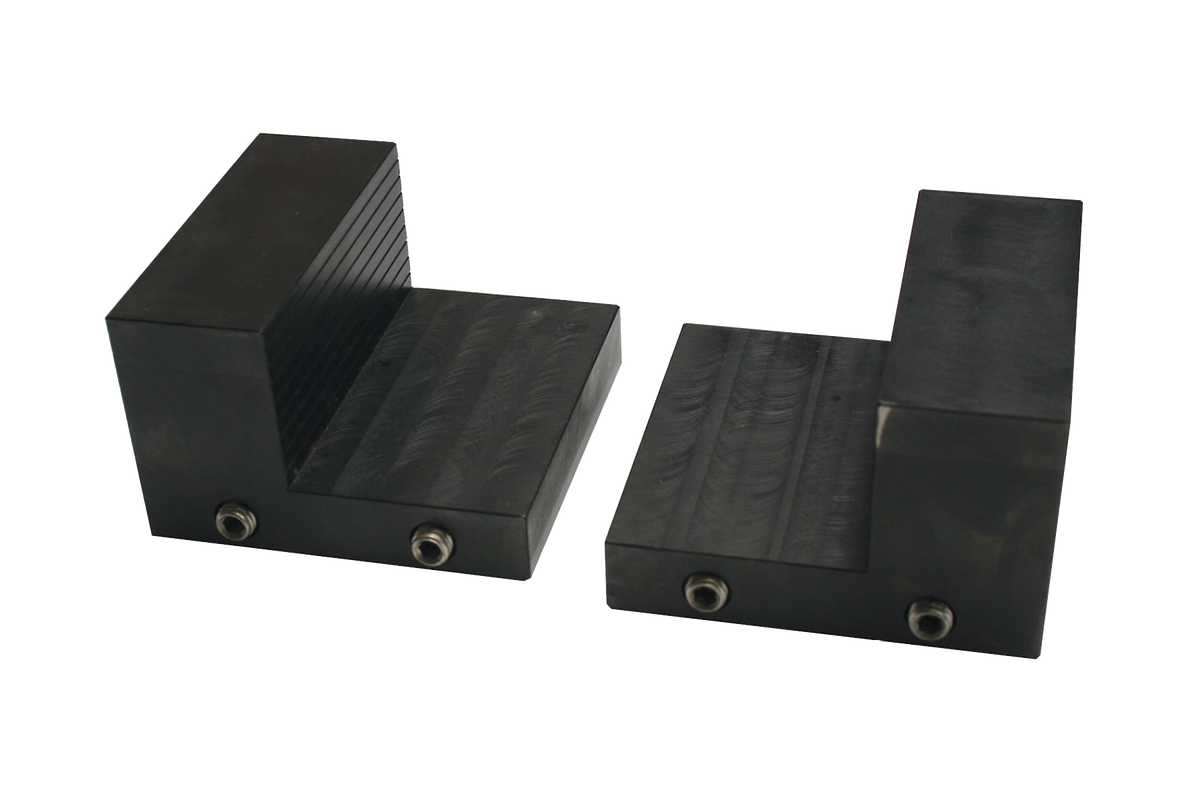

Stufenbacke 100

Backenhöhe: 65 mm
Backenbreite: 100 mm
Spannen von parallelen Werkstückflächen
Spannkrafterzeugung über Grundmodul LC 90
Stufenbacke 180° drehbar
Verwendung nur mit Schnellwechselaufnahme

Bestelldaten

Spannsystem X-Clamp 100

Individuelles und sicheres Spannen von unterschiedlichsten Probenkörpern und Freiformteilen durch einzeln gefederte Stößel aus Edelstahl
Perfekter Formschluss bei minimaler Spannkraft
Minimaler Zeitaufwand
Verwendung nur mit Schnellwechselaufnahme
Inkl. Drehmomentschlüssel und Befestigungsschrauben

Bestelldaten

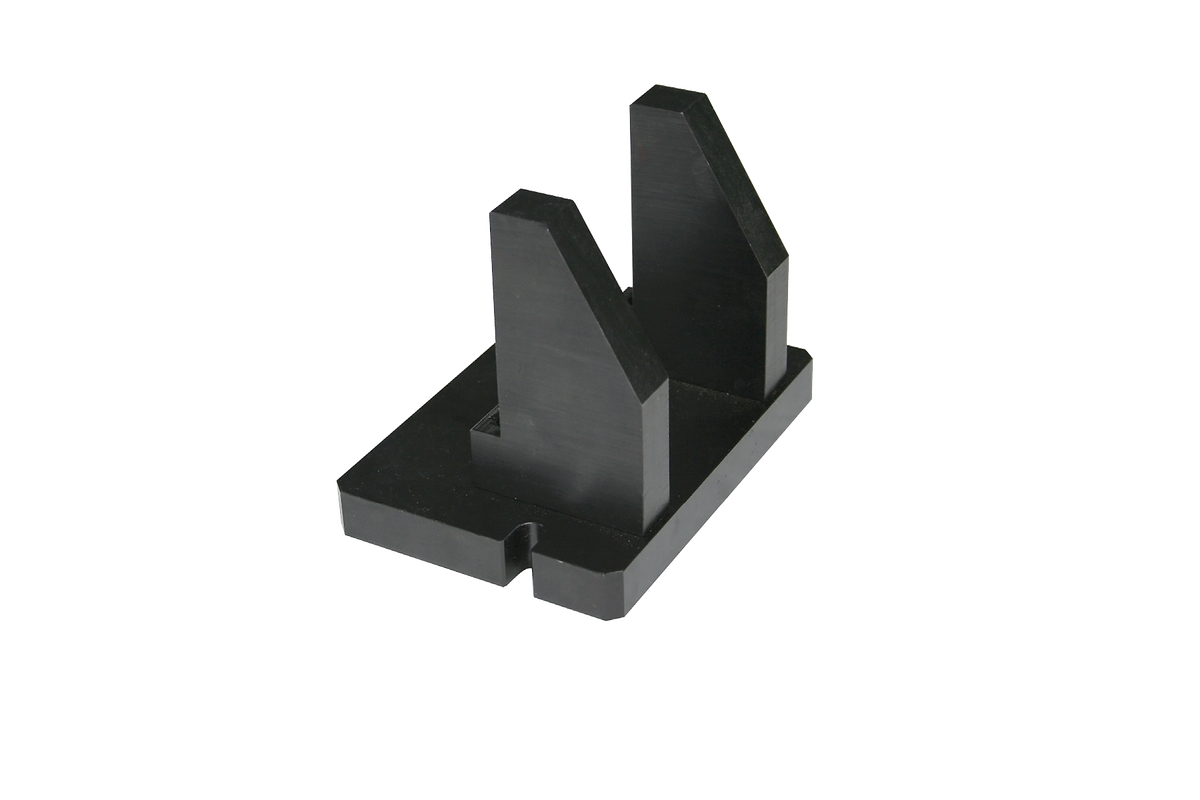

Socket 90°

Für Aufbau des Grundmoduls LC 90 in Seitenlage 90°
Für T-Nuten DIN 650 12 mm

Bestelldaten

Stützelement

Backenhöhe: 70 mm
Backenbreite: 100 mm
1 Stück zur Abstützung langer Bauteile
Reduzierung von Vibrationen
Gefederte Stößel legen sich an das Werkstück an
Zusätzliche Fixierung des Bauteils von oben mit Universalspanner möglich
Schnelle und sichere Verbindung der einzelnen Module durch Niederzugzapfen

Bestelldaten

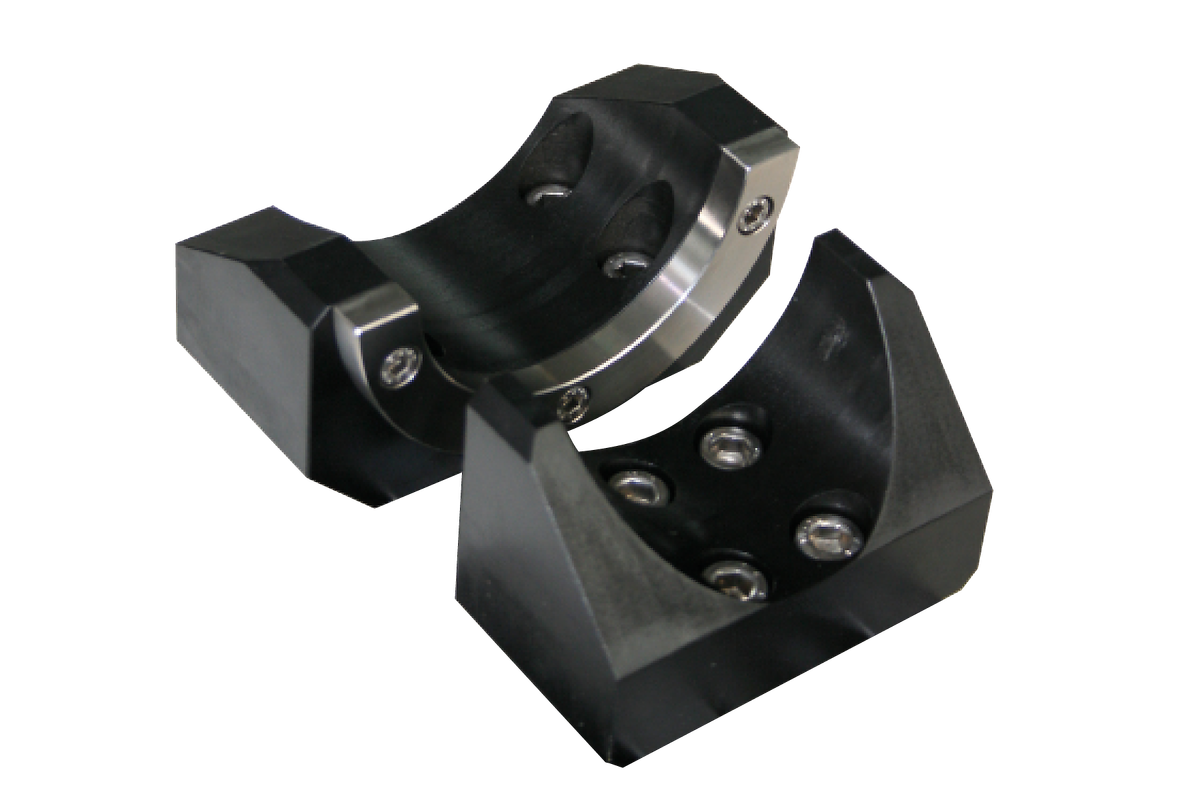

Sonderspannbacken

QATM-Service: Senden Sie uns Ihre Bauteilzeichnung als DXF oder DWG-Datei oder Fotos Ihres Bauteils. Wir planen Ihr optimales Spannmittel

Bestelldaten

Perfektes Trennen – Instrumente von QATM

Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.

Entdecken Sie unsere Trennmaschinen

Sie wissen bereits, welche Spanneinheit Sie benötigen? Dann fordern Sie hier Ihr Angebot an!

Bestelldaten

Wissensdatenbank

Wenn Sie mehr über die verschiedenen Verfahren erfahren möchten, besuchen Sie bitte unsere umfangreiche Wissensdatenbank.

Unser Knowledge Base Artikel über das Trennen beinhaltet:

Gängige Methoden zur Probenname aus Festkörpern
Die verschiedenen materialographischen Trennverfahren
Die Auswahl der passenden Trennscheibe

Wissensdatenbank

Probenahme für die metallographische Analyse

_{Technische Änderungen und Irrtümer vorbehalten}
