Easy Adaptionen, Spannmittel-Zubehör

Highlights

  • Einzigartiges Schnellwechselsystem um QATM-Spannsysteme schnell zu wechseln und zu positionieren
  • Zeitraubendes Einfädeln über Nutensteine entfällt
  • Easy-Funktion ist in der Qtool 80-Serie im Spannmittel integriert
  • Andere Serien können mit den Easy-Spannplatten kombiniert werden
  • Die Easy-Spannplatten ermöglichen zahlreiche Kombinationen von Spannelementen

Easy-Spannplatte S

Easy-Spannplatte S mit Drehfunktion

Easy-Spannplatte M

Anwendungsbeispiele

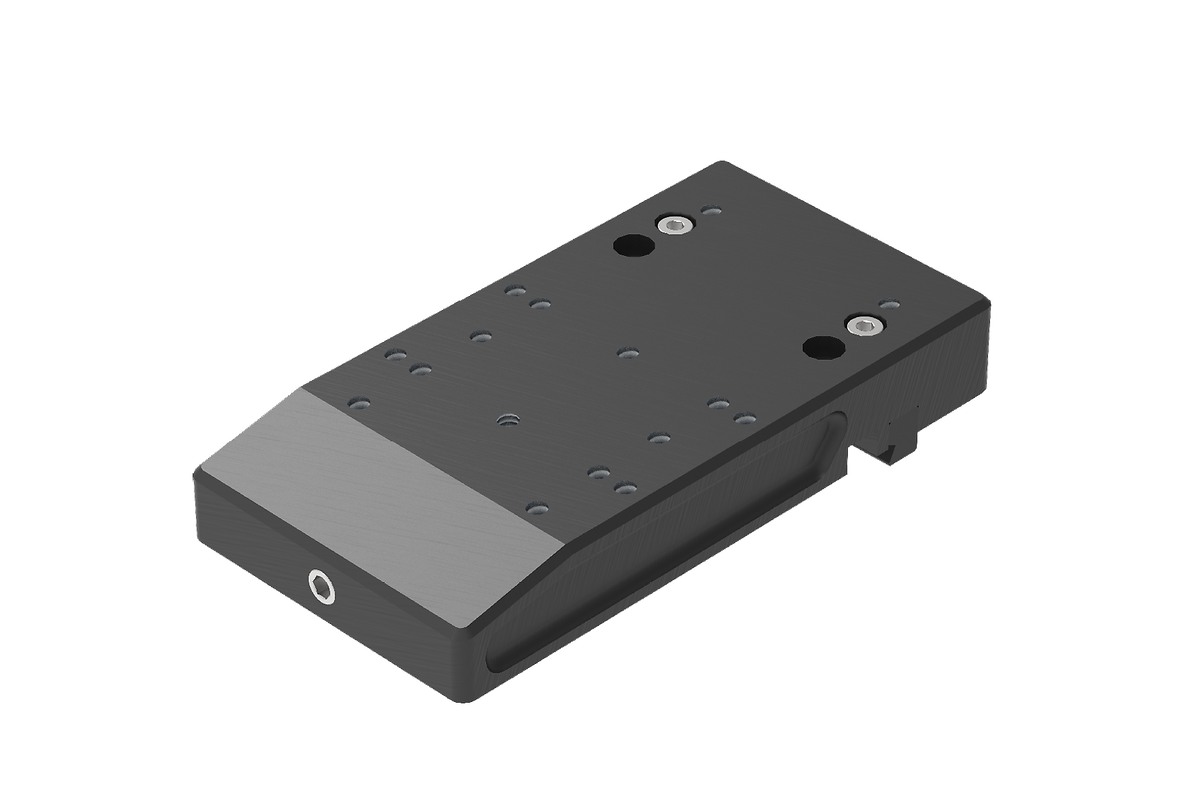

Easy-Spannplatte S

Passende Module

  • Qtool 40, Qtool 40 S
  • Qtool 60
  • Easy-Adaption Vertikal
  • Easy-Adaption Horizontal
  • Multiturm Drehplatte
  • QATM Präzisionsspannmittel (via Easy-Adaptionen)



Maße
Easy-Spannplatte S 20 mm x 70 mm x 136 mm

Kompatibilitätstabelle

Kompatibel mit Trennmaschine Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Easy-Spannplatte S - -

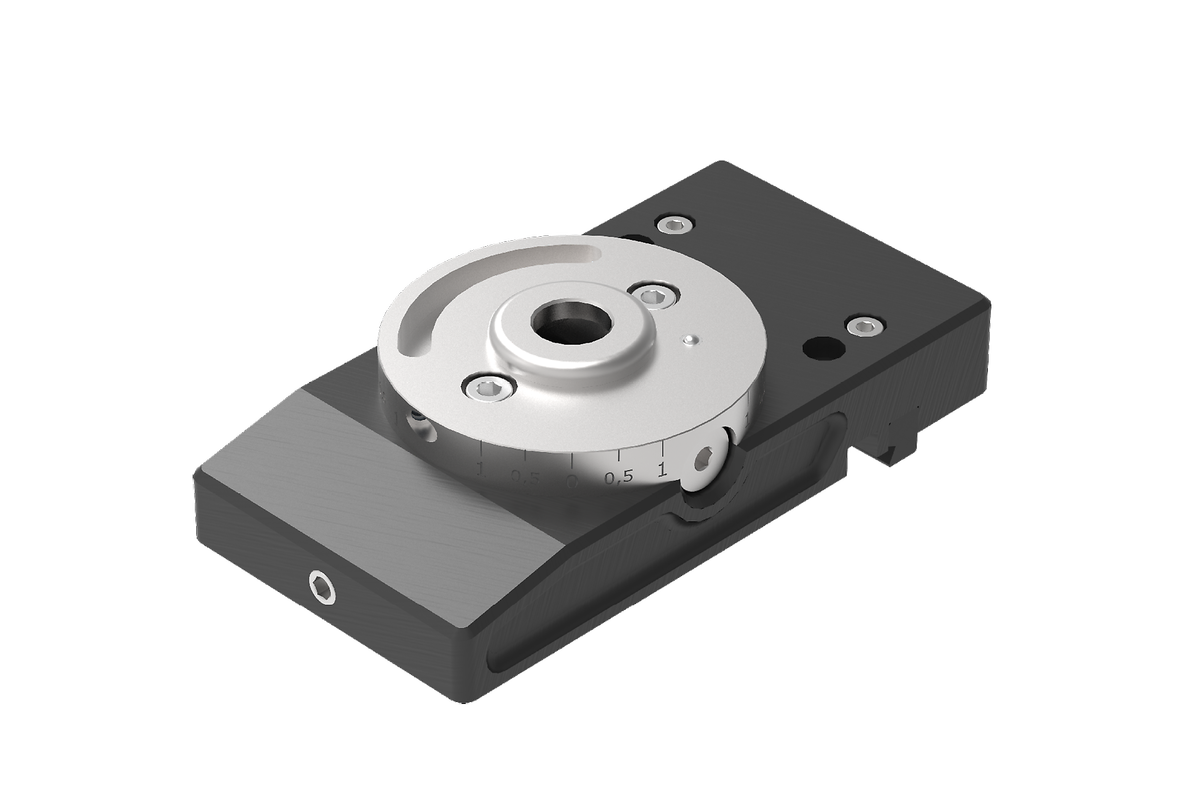

Easy-Spannplatte S mit Drehfunktion

Passende Module

  • Easy-Adaption Vertikal
  • Easy-Adaption Horizontal
  • Easy-Adaption Qtool 40-60
  • Z2236039 Multiturm
  • QATM Präzisionsspannmittel (via Adaption)
  • Z2236040 Schwenkeinheit Qtool 40-60 (via Multiturm)
  • Qtool 40 / 60 (via Adaption / Schwenkeinheit)





Maße
Easy-Spannplatte S mit Drehfunktion 20 mm x 70 mm x 136 mm

Kompatibilitätstabelle

Kompatibel mit Trennmaschine Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Easy-Spannplatte S mit Drehfunktion - -

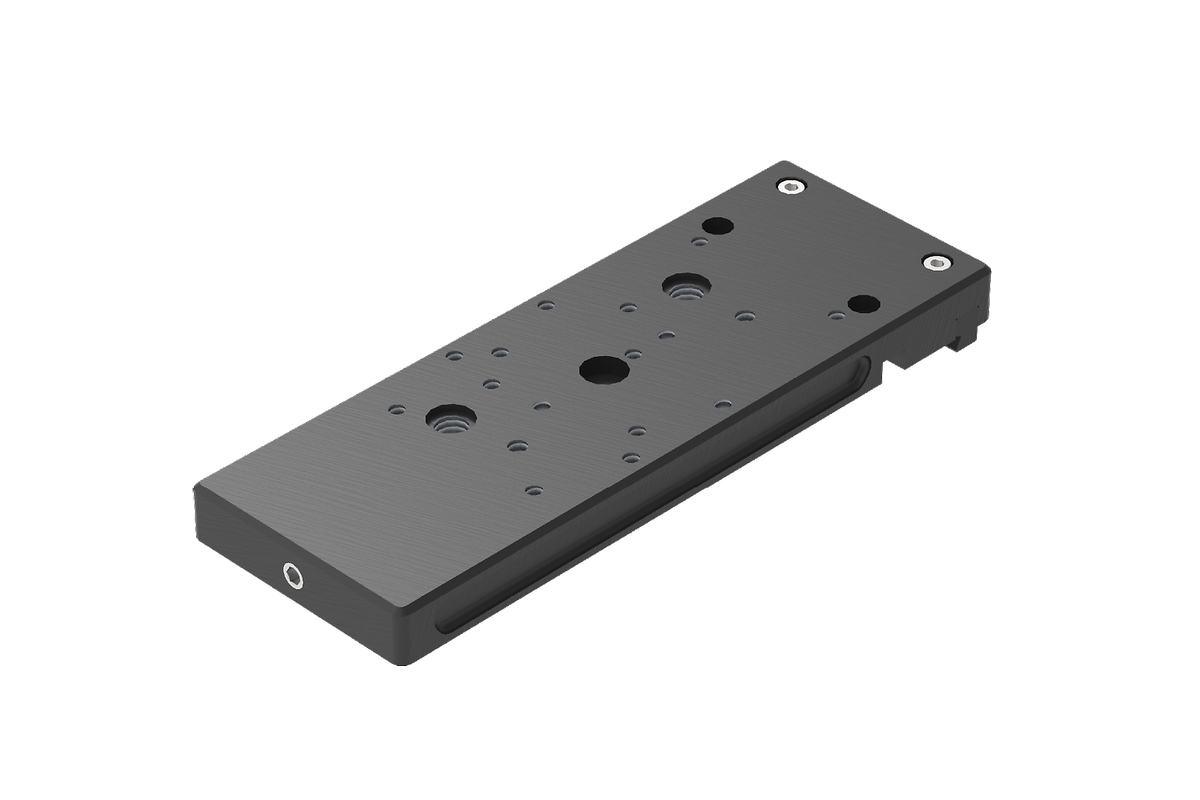

Easy-Spannplatte M

Passende Module

  • Qtool 40, Qtool 40 S (z.B. 2 nebeneinander)
  • Qtool 60
  • Spannsystem X-Clamp 3858
  • Easy-Adaption Horizontal
  • Easy-Adaption Vertikal
  • Multiturm Drehplatte
  • QATM Präzisionsspannmittel (via Adaption)
  • Multiturm (via Multiturm Drehplatte)
  • Easy-Adaption Qtool 40-60 (via Multiturm Drehplatte)
  • Qtool 40 / 60 (via Adaption / Schwenkeinheit)







Maße
Easy-Spannplatte M 15 mm x 70 mm x 196 mm

Kompatibilitätstabelle

Kompatibel mit Trennmaschine Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Easy-Spannplatte S mit Drehfunktion -

Easy-Multifunktionsplatte

  • Basis um Qtool 60 und 80 in der Höhe zu variieren
  • Integrierte Spannschiene mit Prisma für Universalspanner
  • Prisma für runde Bauteile (Ø 6 - 37 mm)
  • Integrierte Easy-Funktion
  • Mehrfach in der Höhe aufbaubar
  • Passend für alle Universalspanner mit Nutensteinen 12 mm
  • B x H x T: 250 mm x 80 mm x 40 mm

Passende module

  • Qtool 60 Serie
  • Qtool 80 / Qtool 80 VARIO Series

Easy-Multifunktionsplatte

Kompatibilität Easy-Multifunktionsplatte

Kompatibel mit Trennmaschine Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230 Brillant 255 Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Kompatibilität Easy-Multifunktionsplatte

Sie wissen bereits, welche Spanneinheit Sie benötigen? Dann fordern Sie hier Ihr Angebot an!

Zubehör für Easy-Spannplatten

Adaptionen für Präzisionsspannvorrichtungen / zum direkten Einspannen von eingebetteten Proben

Easy-Adaption Horizontal

  • Direkteinspannen von eingebetteten Proben (mit Reduzierringen)
  • Aufnahme für Präzisionsspannmittel
  • Horizontale Aufnahme zum schnellen Spannen div. Kleinspannmittel mit Aufnahme Ø 50 mm
  • Maße: Ø 69 mm x 28 mm (B x H x T)



Passende module

  • Easy-Spannplatte S, S mit Drehfunktion, Spannplatte M
  • QATM Präzisionsspannmittel (z.B. Matrixspanner, etc.)
  • Reduzierringe

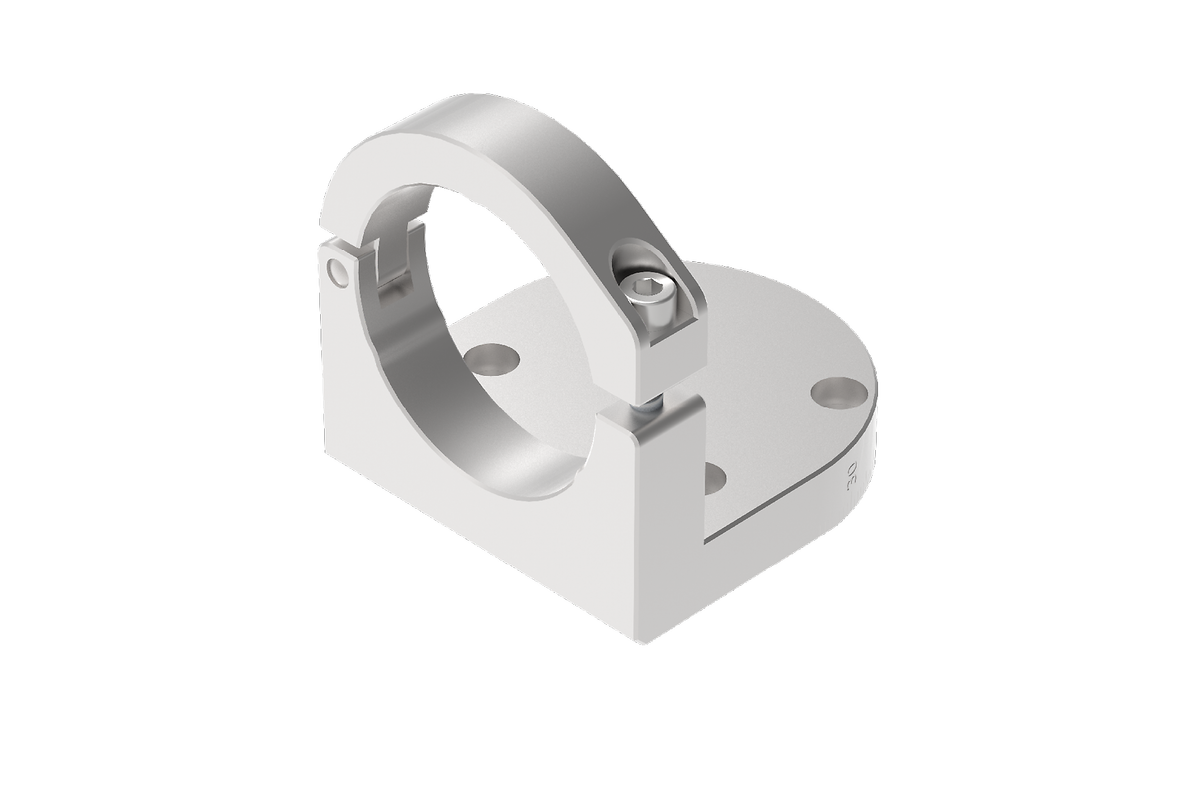

Easy-Adaption Vertikal

  • Direkteinspannen von eingebetteten Proben (mit Reduzierringen)
  • Aufnahme für Präzisionsspannmittel
  • Vertikale Aufnahme zum schnellen Spannen div. Kleinspannmittel mit Aufnahme Ø 50 mm
  • Maße: 74 mm x 69 mm x 74,5 mm (B x H x T)



Passende module

  • Easy-Spannplatte S, S mit Drehfunktion, Spannplatte M
  • QATM Präzisionsspannmittel (z.B. Matrixspanner, etc.)
  • Reduzierringe

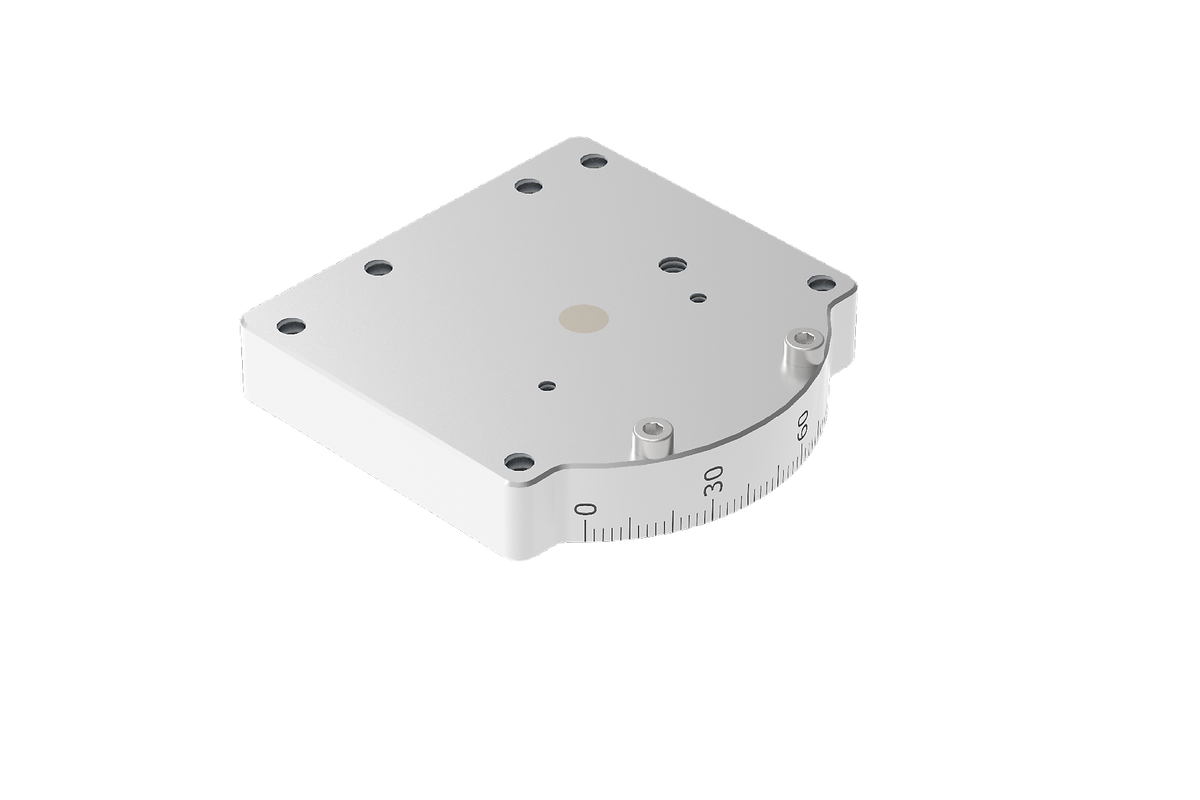

Easy-Adaption Qtool 40-60

  • Adapter für Qtool 40 und Qtool 60
  • Anschläge zum Ausrichten der Qtool 40
  • Schnellspannaufnahme für schnelles Befestigen beispielsweise auf Easy- Spannplatte S mit Drehplatte (Z2236031)
  • Maße: Ø 69 mm x 28 mm (B x H x T)



Passende module

  • Qtool 40 / S, Qtool 60
  • Easy-Spannplatte S mit Drehfunktion

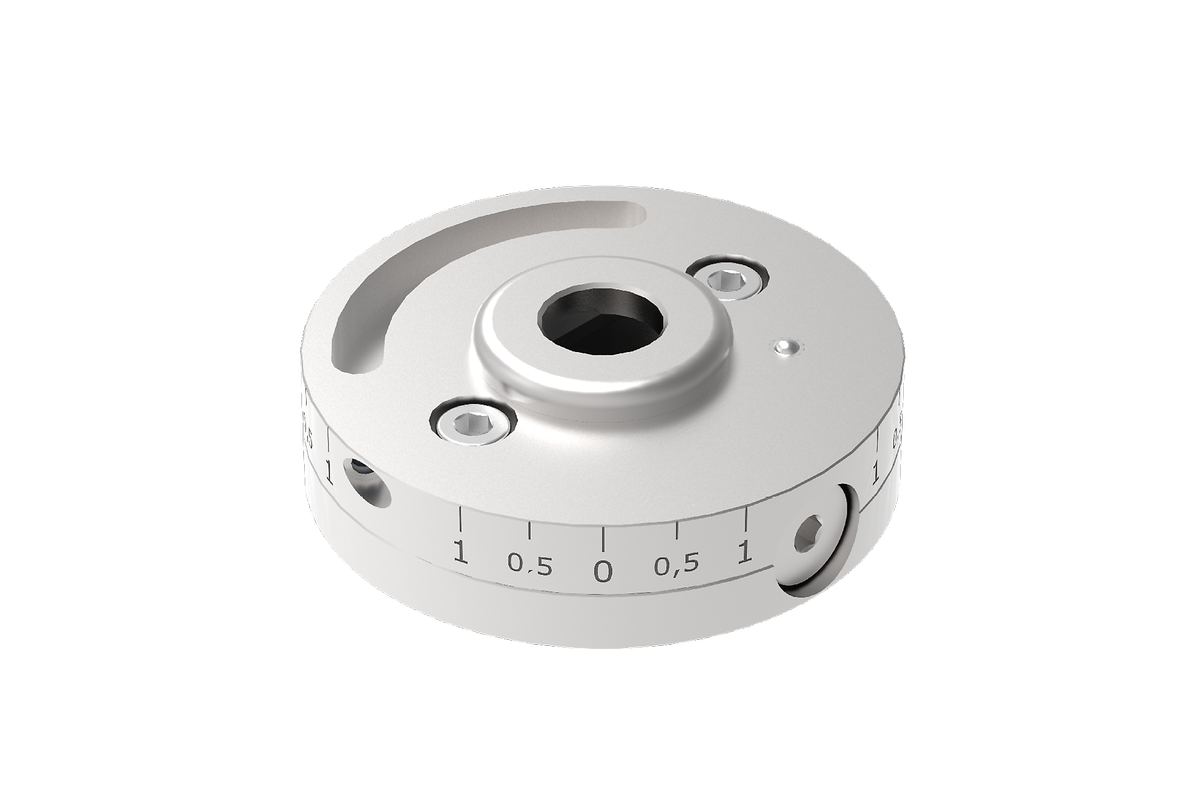

Multiturm Drehplatte

  • Schnellspannaufnahme für schnelles Wechseln und Lösen der Kopfstücke
  • Winkelskala ½°; Einrastpunkte 15°
  • Maße: Ø 70 mm x 17 mm (B x H)



Passende module

  • Multiturm
  • Easy-Spannplatte M
  • Qtool 40 / 60 (via Multiturm)
  • Schwenkeinheit Qtool 40-60 (via Multiturm)

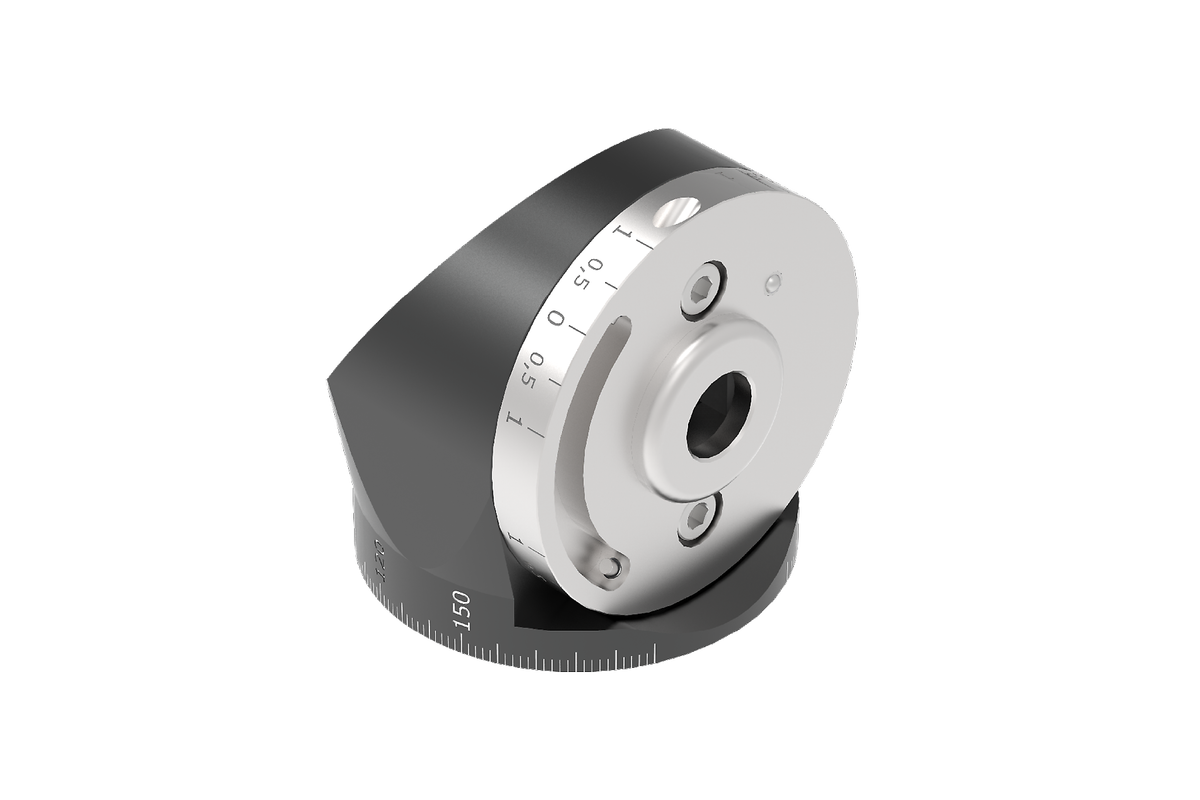

Multiturm

  • Modul mit 2 Rotationsachsen (Winkelskala ½°)
  • Möglichkeit Spannmittel mehrdimensional auszurichten
  • Drehbereich 360° mit verstellbaren Anschlägen
  • Maße: 70 mm x 90 mm x 70 mm (B x H x T)



Passende module

  • Easy-Spannplatte S mit Drehfunktion
  • Multiturm Drehplatte
  • Multiturm (mehrmals hintereinander)
  • Easy-Adaption Qtool 40-60
  • Easy-Spannplatte M (via Multiturm Drehplatte)
  • Qtool 40 / 40 S / 60 (via Adaption)

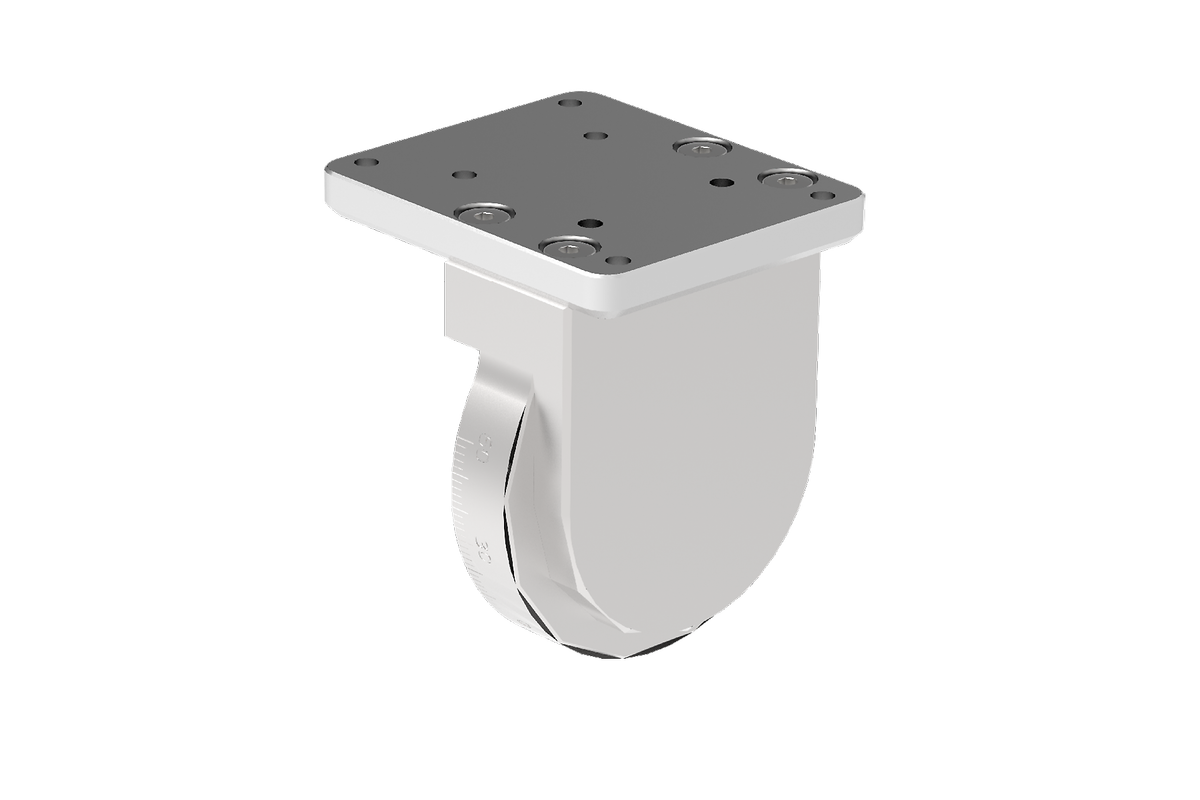

Schwenkeinheit Qtool 40-60

  • Möglichkeit den Qtool 40 / Qtool 60 zu schwenken
  • Schwenkbereich ±90
  • Maße: 70 mm x 90 mm x 70 mm (B x H x T)



Passende module

  • Easy-Spannplatte S mit Drehfunktion
  • Multiturm
  • Easy-Spannplatte M (via Multiturm)
  • Qtool 40 / 60 (via Adaption)
