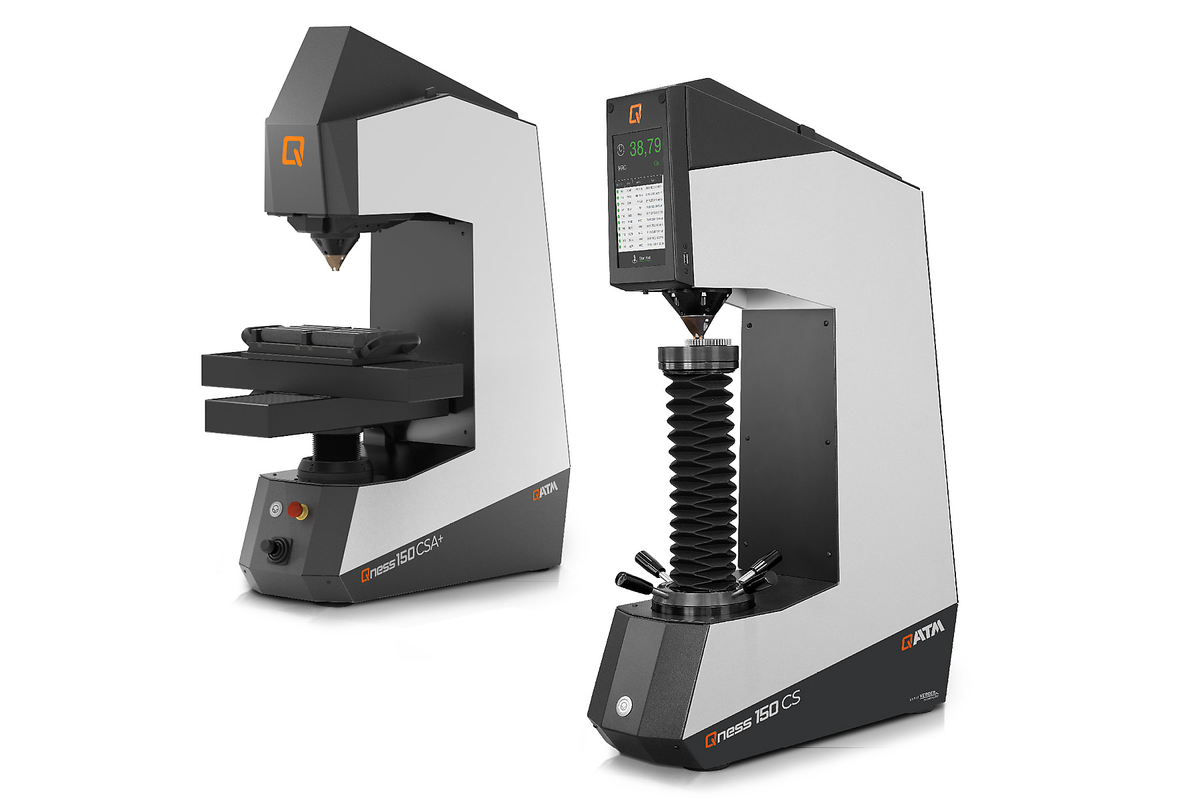

Der Qness 150 CSA+ vereint das Beste aus allen bewährten Konzepten und Praktiken: die Vielseitigkeit eines automatischen Härteprüfers und die Schnelligkeit unserer Rockwell-Härteprüfgeräte.
Ein vollautomatischer XY-Schlitten garantiert eine hochpräzise Härteprüfung. Er ist ideal für vollautomatische Serien- und Verlaufsprüfungen an Teilen mit identischen Prüfhöhen. Es können aber auch Einzelprüfungen durchgeführt werden.
Produktvorteile
Rockwell
DIN EN ISO 6508, ASTM E-18
Kunststoffprüfung
DIN EN ISO 2039
Verfügbare Umwertungen: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
mit elektrischer Lastaufbringung und geschlossenem Regelkreis
Alle QATM-Härteprüfer mit QpixControl2 und QpixT2-Software lassen sich nahtlos in die IoT-Plattform von Verder Scientific integrieren und bieten erweiterte Funktionen und nahtlose Konnektivität.
Die integrierte LED Prüfraumbeleuchtung vereinfacht das positionsgenaue Platzieren des Prüfteils und erhöht damit den Arbeitskomfort für den Bediener.
Lange Rüstzeiten für schwer zugängliche Prüfstellen sind hier kein Thema. Der Verspannkopf kann mit nur 2 Schrauben demontiert werden. So sind selbst Prüfstellen nahe an Störkonturen einfach zu erreichen.
Kein passender Tisch am Aufstellort – kein Problem! Der Qness 150 CS/CSA ECO bildet eine perfekte Einheit mit dem optionalen Maschinenunterschrank. Der hochwertig ausgeführte Unterschrank ist farblich abgestimmt auf das Härteprüfgerät. Dieser enthält ein geräumiges, verschließbares Fach mit Stauraum für Zubehör im Unterbau. 40 mm starke Holzplatte (Buche) mit Spindelbohrung.
Über die spielfrei rollengelagerte Spindelführung wird die Höhe des Prüftisches stufenlos verstellt (Position fixierbar) - ideal für vollautomatische Serien- und Verlaufsprüfungen. Wahlweise sind verspanntes und unverspanntes Prüfen durch den schwenkbaren Niederhalter möglich.

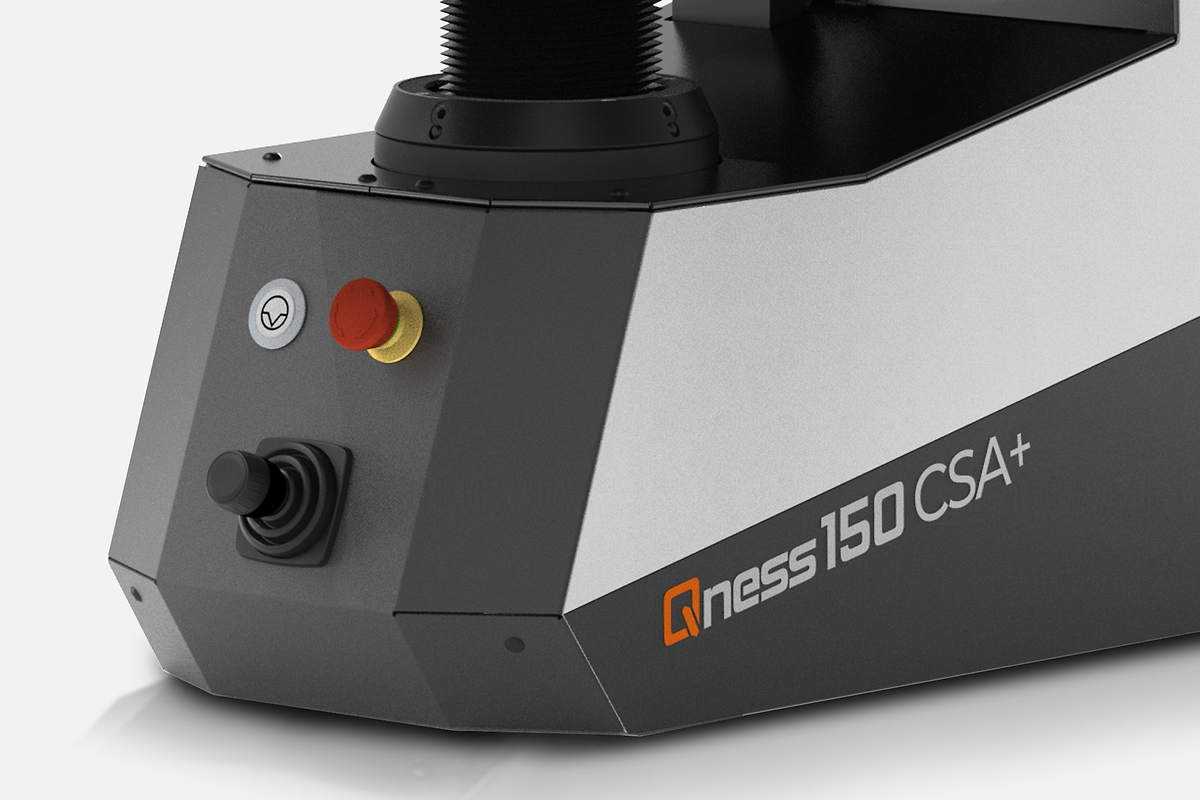

Durch den automatischen XY-Schlitten mit hochpräzisem Positionierantrieb sind umfangreiche Prüfreihen und Härteverläufe möglich. Externer Joystick zur Steuerung der 3 Achsen. Nutzbare Auflagefläche: 180 x 200 mm, Verfahrwege: X 220 / Y 220 mm.

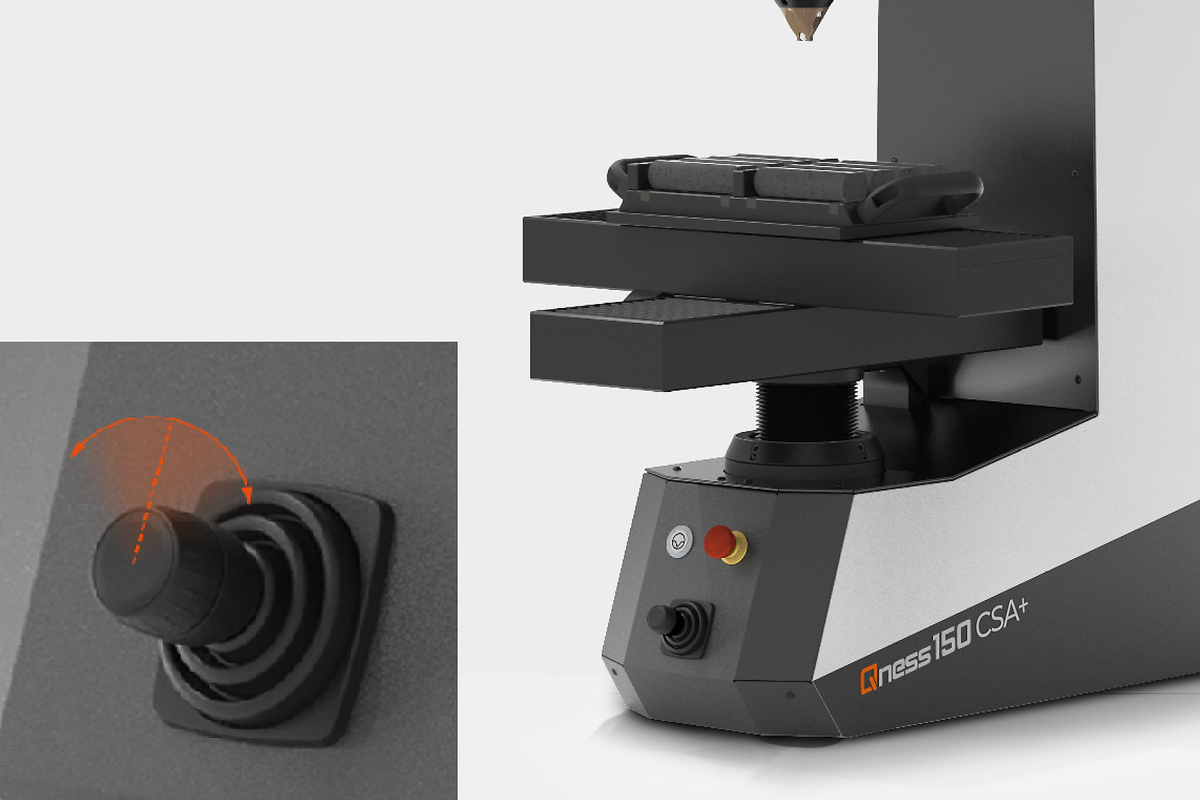

Vollautomatischer und belastbarer XY-Schlitten mit hochpräzisem Positionierantrieb. Dynamischer Joystick zur Steuerung aller 3 Achsen (XYZ). Verfahrweg 220 bis 220 mm.

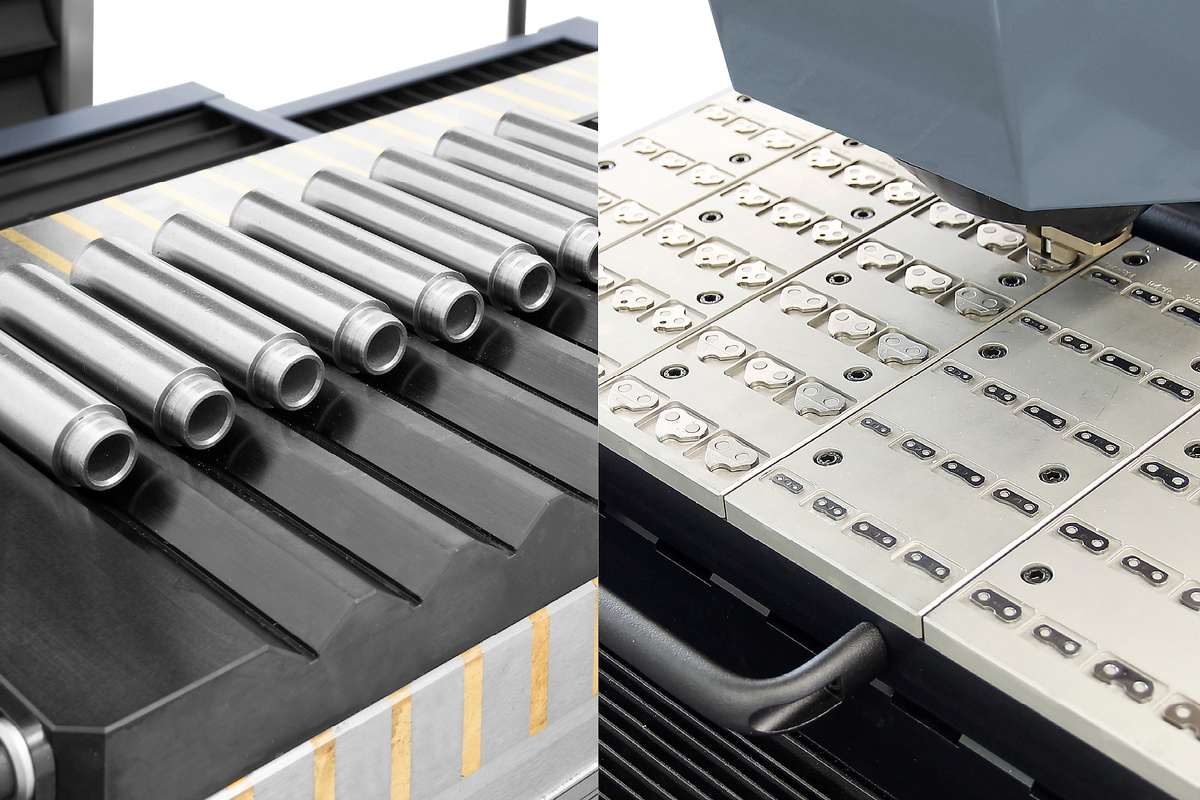

Wiederkehrende Proben können als Vorlage gespeichert werden. Über definierte Probenmagazine werden sämtliche relevante Daten wie Prüfmuster, Prüfmethode und Benutzerfelder aktiviert. QATM ist in der Lage, für jegliche Anforderung passende Spannvorrichtungen, Matrizen oder Kassettensysteme zu liefern.

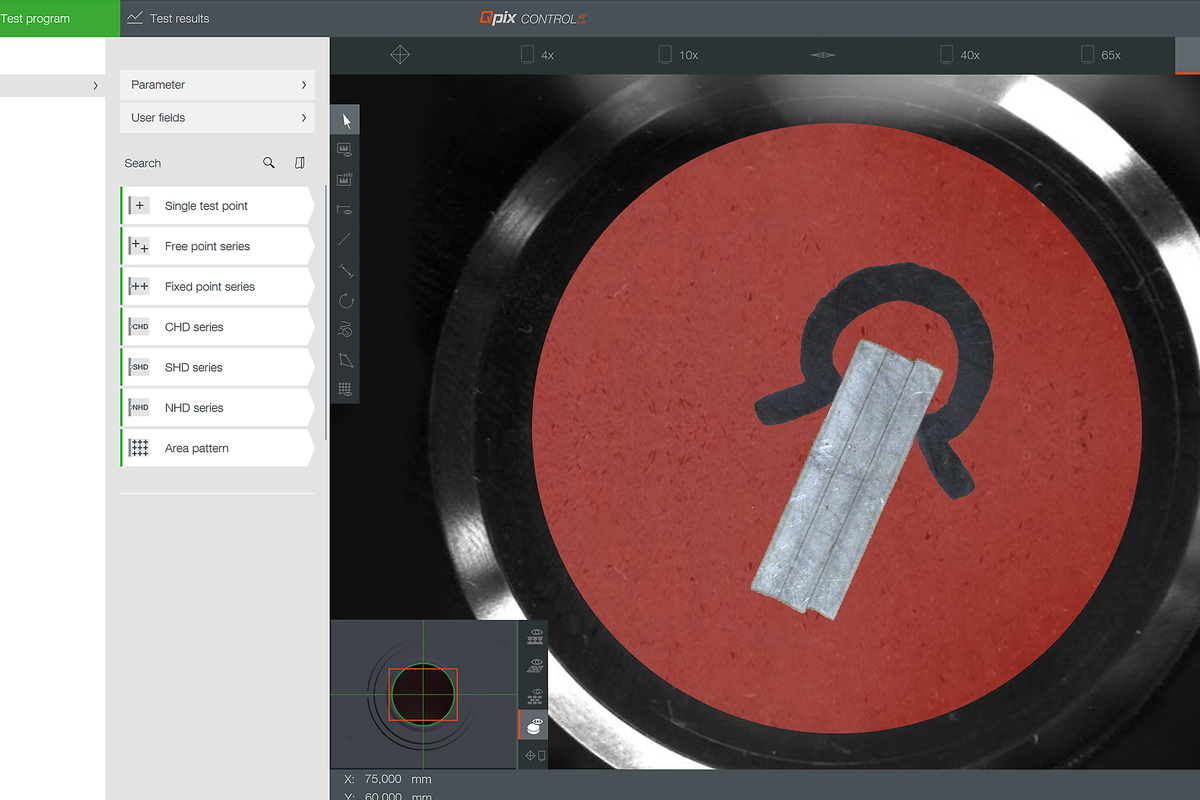

Ultimativer Bedienkomfort durch 5 Megapixel Farbkamera zur Aufnahme der gesamten Probe für perfekte Übersicht und Dokumentation im Protokoll. Die gesamte Tischfläche kann als Probenbild aufgenommen werden – serienmäßig in den Varianten CSA+.
Der leistungsstarke Motor der Spindel gewährleistet eine optimale Bauteilverspannung. Die Verspannkraft ist so gewählt, dass ein perfekter Halt bei jeder Prüfmethode gewährleistet ist.
QATM ist der perfekte Ansprechpartner für komplexe Anforderungen und Spannvorrichtungen! Gerne übernehmen wir Beratung, Konzeptionierung und Umsetzung ihrer maßgeschneiderten Lösung, da nur mit der richtigen Bauteiltaufspannung verlässliche Ergebnisse garantiert werden können.
QATM setzt bei den Qness 150 CS und CSA+ auf ein hochpräzises, direktes HEIDENHAIN-Wegmesssystem genau in der Achse des Prüfkörpers. Messunsicherheit durch Aufbiegung im System wird dadurch ausgeschlossen. Weiterer unschlagbarer Vorteil: die Eindringtiefe ist damit direkt/ absolut messbar und selbst nach den neuesten Rockwell-Normen problemlos kalibrierbar.
Intuitiv, übersichtlich und professionell: Qpix Control2 ist die Härteprüfsoftware der nächsten Generation - entwickelt auf Basis von Feedback und Input unserer Kunden für maximale Bedienerfreundlichkeit. 3D Bauteildarstellung und eine Fülle von leicht verständlichen Steuerelementen und Ansichten in der Software setzen neue Maßstäbe in der Härteprüfung.
Wiederkehrende Proben können maßstabsgetreu als 3D-Modell grafisch hinterlegt werden.
Zeitersparnis durch Prüfmodus „Alle Eindrücke zuerst setzen, danach auswerten“ und „Optimum Stop“ zum Abschließen der Verläufe direkt nach dem Unterschreiten der Grenzhärte.
Qconnect ist die Schnittstelle in der QATM Qpix Control2 Software, die alle Anbindungsmöglichkeiten für unsere Kunden zusammenfasst: von der serienmäßigen, offenen XML-Schnittstelle (bi-direktional), über vorspezifizierte Plug-In-Lösungen wie beispielsweise dem QDAS Plug-In+, bis hin zu vollständig von QATM umgesetzten, kundenspezifischen Anbindungslösungen – wir finden für jeden Anwendungsfall eine professionelle Lösung.
| Prüfkraftbereich | 1 - 250 kg (9,81 - 2450 N) |
| Werkzeugpositionen | 1 |
| Software | Qpix Control 2 |
| Höhenverstellung | motorisch |

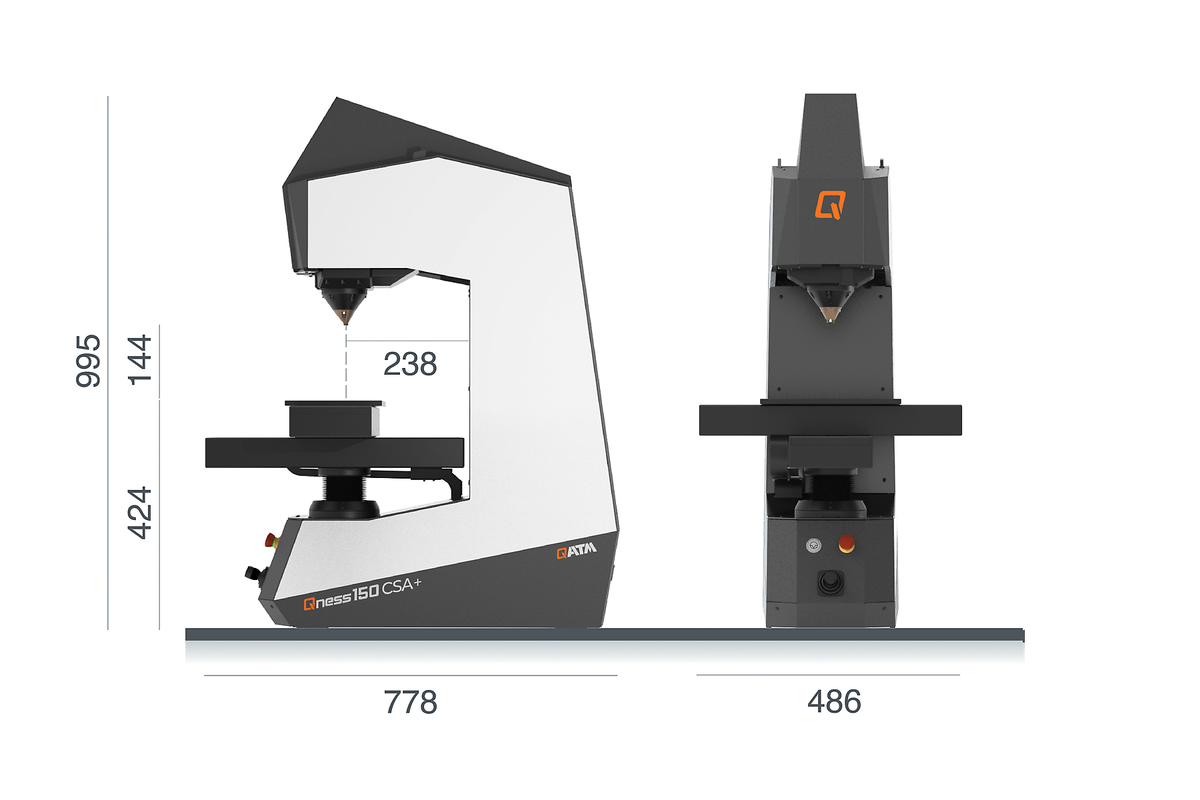

| Testhöhe | 140 mm |
| Ausladung | 238 mm |
| Prüftisch | 180 x 200 mm |
| Verfahrweg | X 220 / Y 220 mm |
| Max. Werkstückgewicht | 100 kg |
| Gewicht Grundgerät | 140 kg |
| Display | - |
| Prüfablauf | vollautomatisch / elektronische Kraftaufbringung |
| Betriebssystem / Festplatte | Windows 10 IoT / 128 GB SSD |
| Schnittstellen | 1x RJ45 (Ethernet) |
