Die Vickers / Knoop / Brinell / Rockwell Härteprüfgeräte der Serie Qness 10 / 60 heben die Mikrohärteprüfung auf ein neues Niveau: Die High-End-Laborgeräte der neuesten Generation vereinen das Beste aus beiden Welten - Härteprüfung und Mikroskopie ohne Kompromisse und mit maximalem Bedienkomfort. Das revolutionäre optische System mit Farbkamera liefert jederzeit reproduzierbare und zuverlässige Ergebnisse.

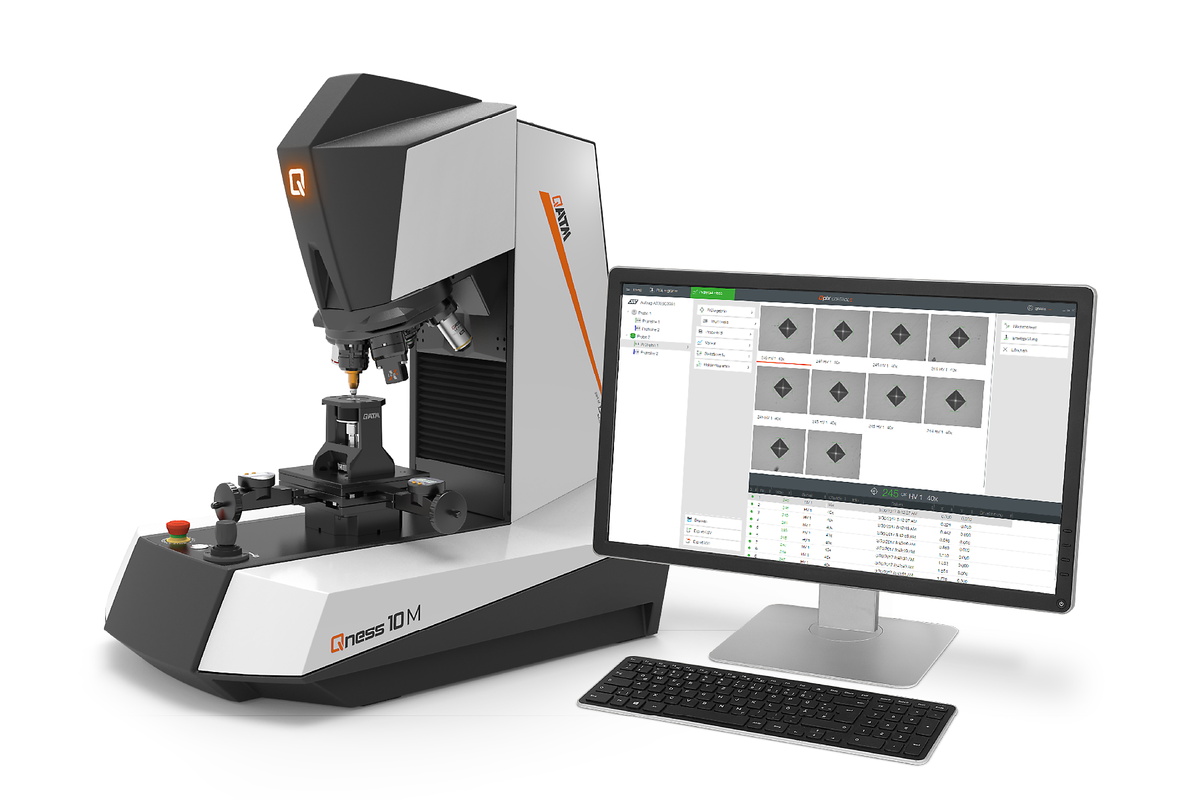

Das klassische Qness 10 / 60 M-Modell dieses Vickers-/Knoop-/Brinell-/Rockwell-Härteprüfers verspricht perfekten halbautomatischen Betrieb und hochpräzise Positioniersteuerung der Z-Achse. Die Kombination aus Mikrohärteprüfer und Mikroskop macht dieses Einsteigermodell zu einer überzeugenden Lösung für das Labor.
QATM Mikrohärteprüfer integrieren sich nahtlos in die Verder Scientific IoT-Plattform und bieten remote Echtzeitüberwachung, Live-Benachrichtigungen, einfache Backups und automatische Software-Updates.
Produktvideo
AR-Modell - Mit dem Smartphone aufrufen oder den QR-Code unter "View in Room" scannen und das 3D Modell in der realen Welt erleben!
QATM-Härteprüfgeräte analysieren präzise nach allen gängigen Prüfverfahren und decken ein breites Spektrum ab.
Die elektronisch gesteuerten, vollautomatischen Prüfzyklen sorgen für eine schnelle und präzise Härteprüfung, sowie für einen schnellen Methodenwechsel und eine automatische Erkennung der Schärfeebene. Mit dem Ready to Test-Paket sind alle Vickers-Prüfverfahren bereits im Standard-Lieferumfang möglich.
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Brinell
DIN EN ISO 6506, ASTM E-10
Verfügbare Umwertungen
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Qness 60 M/A+ alle Vickers Prüfmethoden mit Standard Lieferumfang möglich
✓ Qness 10 M/A+ mit Standard Lieferumfang HV0,02 bis HV10 möglich
* nicht laut Norm
Alle QATM-Härteprüfer mit QpixControl2 und QpixT2-Software lassen sich nahtlos in die IoT-Plattform von Verder Scientific integrieren und bieten erweiterte Funktionen und nahtlose Konnektivität.
Das von QATM entwickelte und selbst gefertigte Linsensystem setzt neue Maßstäbe. Neben der kristallklaren Bildqualität für die Härteprüfung sorgt die Köhler-Beleuchtung mit weißem LED-Licht und einer motorischen Aperturblende für einen idealen Kontrast, auch bei hohen Vergrößerungen.
Erfahrene Metallurgen bestätigen: Die Bildqualität des Qness 10 / 60 M ist in allen Bereichen mit hochwertigen Mikroskopen vergleichbar . Durch die zeitgemäße Auslegung werden zudem selbst die strengen physikalischen Anforderungen an die „Auflösung des Messsystems“ nach DIN EN ISO6507-1/2:2018 mit den neuen Objektiven und dem Messsystem vollständig erfüllt.
Die Aufteilung der vertikalen Bewegungen auf 2 verschiedene Achsen bringt entscheidende Vorteile: über erste Z-Achse ist mit einer dynamischen Bewegungssteuerung ausgestattet, wodurch sich der Prüfkopf schnell und bequem mit bis zu 30 mm/s zur Prüfoberfläche zustellen lässt. Die im QATM System zusätzliche, zweite Z-Achse bietet ein hochaufgelöstes Positionierungssystem für verbesserte Präzision in Kraftaufbringung und Fokussierung.
Bis zu 8 verschiedene Werkzeuge aus Prüfdiamanten und Objektiven finden am hochmodern ausgeführten Messrevolver Platz. Die kompakte, 20° geneigte Bauweise des Vickers / Knoop / Brinell Härteprüfers gewährleistet hervorragende Einsehbarkeit in den Prüfraum. Highlight: Mit den neu entwickelten Prüfmodulen zur Aufnahme der Eindringkörper können Brinell oder Knoop-Prüfkörper auch nach Erstauslieferung jederzeit „Plug-and-Play“ nachgerüstet werden.
Neben den optischen Methoden Vickers, Knoop und Brinell können mit den neuen Mikro-Härteprüfern nun auch Rockwell- Messungen durchgeführt werden. Hierfür wurde ein spezielles Rockwell-Prüfmodul entwickelt.
Die innovative CAS-Technologie (Collision Avoiding System) schützt die mechanischen Komponenten des Geräts durch 3D Vorausberechnung der Bewegungen im visualisierten Prüfraum vor Kollisionen und Bedienerfehlern.
Mit dem „Qpix Control2-kompatiblen Messschieber“ können Bauteile direkt abgemessen und Teilehöhe oder Durchmesser per Knopfdruck und kabellos in die Software übernommen werden – die Prüfkopf-Höhensteuerung der A+ Härteprüfer fährt die Prüfebene dadurch ohne manuellen Eingabeaufwand vollautomatisch und sicher an.

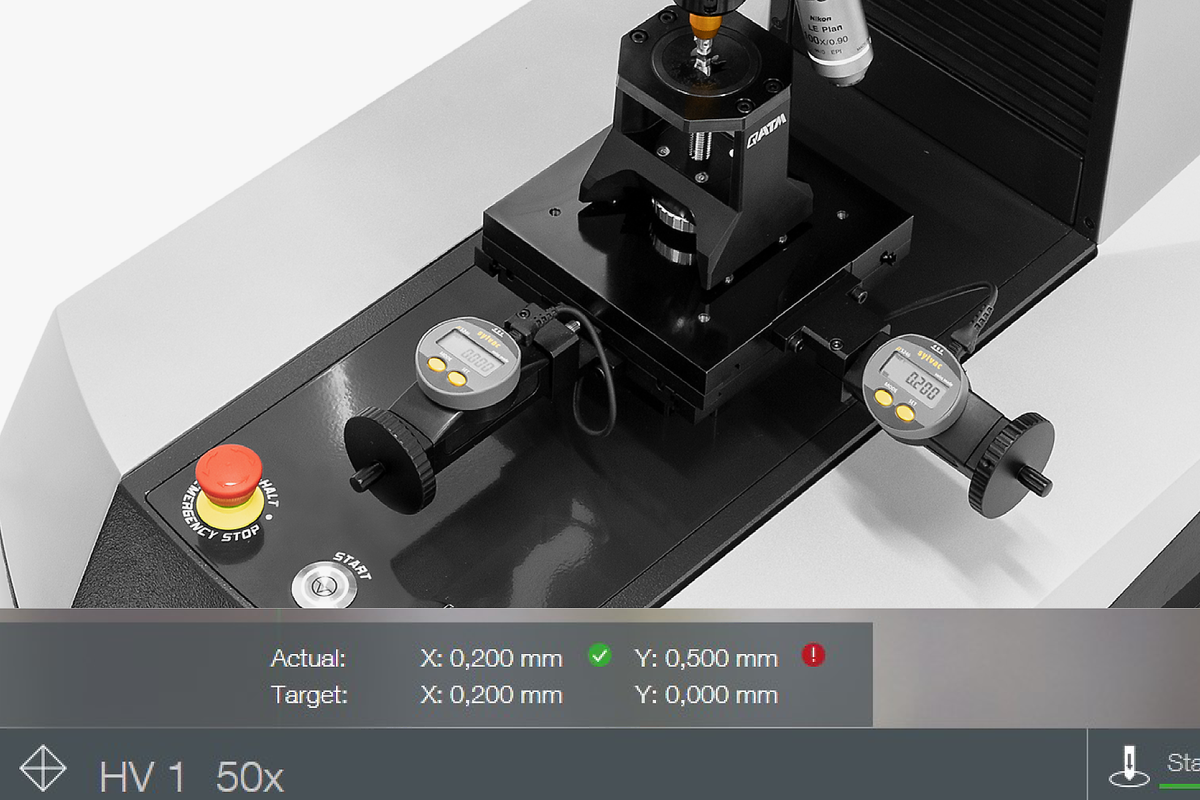

Die QATM-Probenhalter sind so konzipiert, dass sie Genauigkeit und Wiederholbarkeit gewährleisten. In Kombination mit dem digitalen Schlitten und der Datenrückmeldung liefert das Gerät perfekte Messwerte.
Die beim Qness 10/60 M inkludierte Qpix Control2 „M“-Variante der intuitiven Steuerungssoftware bietet professionelle Funktionen, speziell abgestimmt auf semiautomatische Härteprüfgeräte. Übersichtliche Chargenverwaltung und effektive Vorlagennutzung von verschiedensten Prüfprojekten sowie Strukturierung von Messergebnissen mit vollständigen Auftragsinformationen im Hintergrund. Die erstellbaren Vorlagen enthalten alle benötigten Informationen über Prüfmuster wie Prüfmethode, Bezeichnungen und Benutzerfeldinformation.
Vordefinieren von Prüfprogrammen mit fixer Prüfpunktanzahl serienmäßig, wahlweise auch mit manuellem Schlitten, digitaler Mikrometerspindel und Positionsrückführung - beispielsweise für manuelle CHD Verläufe.
Unschlagbar bei Einzelprüfungen oder kleinem Probendurchsatz für Bauteile jeder Größe: die einfache Bedienbarkeit gepaart mit den optionalen Erweiterungen für die Mikroskopie machen aus dem QATM Qness 10/60 M ein einzigartiges, hochqualitatives Komplettpaket.
Optimierte Prüfparameter und verkürzte Zeiten für serienmäßigen Autofokus, Helligkeitsregelung und Bildauswertung ermöglichen einzigartige Zykluszeiten in der täglichen Arbeit mit Härteprüfgeräten aus der neuen Mikro-Härteprüfer-Produktlinie - noch schneller als der Vorgänger. Weiteres Highlight: das neue Maschinenkonzept wurde auf besonders leise Betriebs- und Bewegungsgeräusche speziell für den Laborbereich ausgelegt.

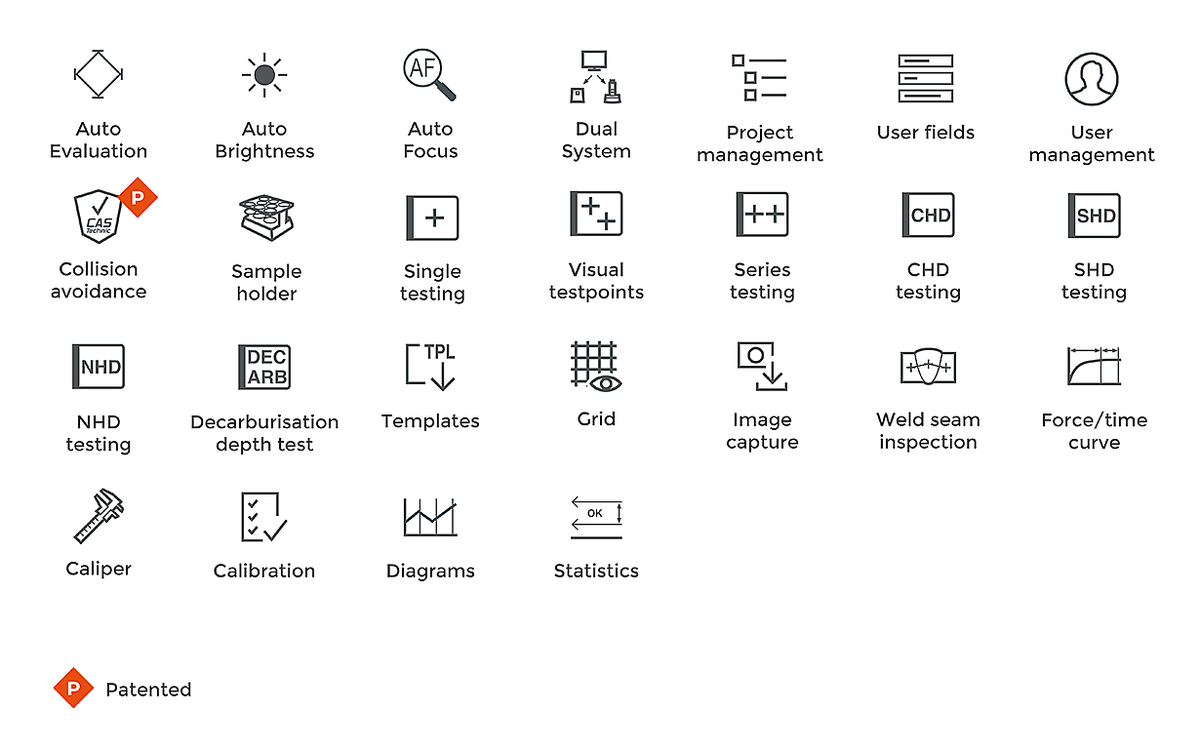

Viele arbeitserleichternde Features sind bereits im QATM-Einstiegsgerät inkludiert:
Durch die justierbare Oberflächen-Eindruckerkennung wird der Aufwand der Probenaufbereitung zur Härteprüfung auf nicht optimalen Oberflächen reduziert. Automatische Eindruckerkennung ist somit auch auf kritischen Oberflächen (z.B. Ätzung, Schliff...) möglich.
Das beleuchtete QATM-Markenlogo zeigt den aktuellen Status des Geräts auf den ersten Blick an. Durch unterschiedlich aufleuchtende Intervalle ist so auch quer durch das ganze Labor erkennbar, ob das Gerät gerade im automatischen Modus arbeitet oder frei für neue Aufgaben ist. Darüber hinaus ermöglicht die serienmäßig installierte LED Prüfraumbeleuchtung nicht nur das korrekte Einrichten von Proben und Probenhaltern, sondern garantiert in der M-Version eine gleichmäßige Beleuchtung des Arbeitsbereichs.

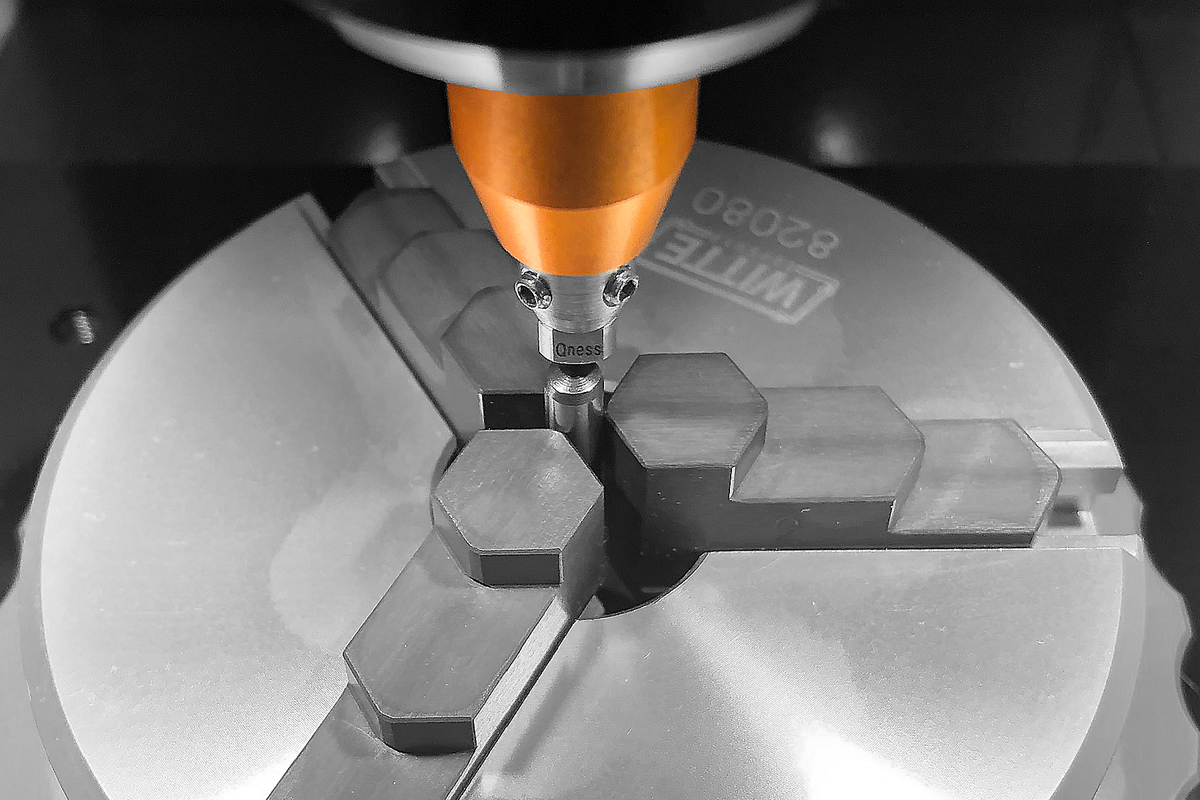

Sichere Probenspannung durch neues Probenhalterdesign mit integrierter Drehmomentbegrenzung, vereinfachter Probenzentrierung und Positionierung. Probenauflageteller mit Kugelgelenk spannen selbst nicht-planparallele Proben und verhindern ein Kippen oder Verrutschen während der Prüfung. Verfügbar mit 1, 4 oder 8 Probenpositionen und Adapterringen für verschiedenste Probendurchmesser (metrisch und zöllig verfügbar).
Bauteile nahezu jeder Geometrie können im Universal-Probenhalter aufgespannt werden. Vier Spannbolzen können dazu variabel in verschiedenen T-Nuten verstellt werden.
QATM ist der perfekte Ansprechpartner für komplexe Anforderungen und Spannvorrichtungen! Gerne übernehmen wir Beratung, Konzeptionierung und Umsetzung ihrer maßgeschneiderten Lösung, da nur mit der richtigen Bauteiltaufspannung verlässliche Ergebnisse garantiert werden können.
Die intuitiv bedienbare Software Qpix Control2 M-Version ist im Lieferumfang jedes Vickers / Knoop / Brinell / Rockwell Härteprüfers Qness 10 / 60 M enthalten und bietet ausgereifte Funktionen, die speziell auf die Anforderungen halbautomatischer Härteprüfgeräte zugeschnitten sind. Dazu gehören eine übersichtliche Chargenverwaltung und die effektive Nutzung von Vorlagen aus einer Vielzahl von Prüfprojekten, die Strukturierung von Prüfergebnissen und eine umfassende Sammlung von Projekthintergrundinformationen. Die einfach zu erstellenden Vorlagen enthalten alle notwendigen Informationen zu Prüfmustern, Prüfmethoden, Objektnamen und Benutzerfelddetails.

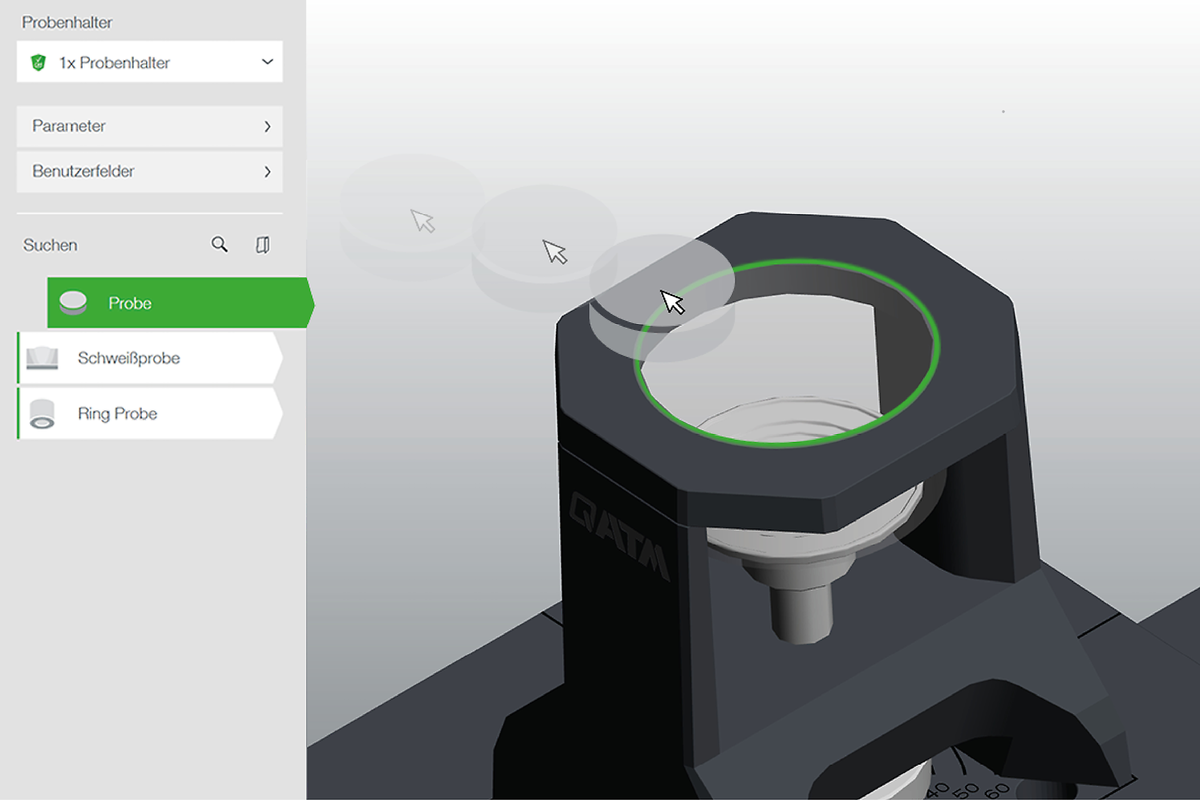

Die Maschine fährt automatisch auf die Höhe des Probenhalters.
Schnelles Einrichten der Reihe: Ziehen Sie die Reihe der Prüfpunkte komfortabel mit der Maus.
Der Prüfablauf wird vollautomatisch und entsprechend den Härteprüfnormen durchgeführt.
Aufgrund der ausgewählten Methode (beispielsweise HV10) wird für jedes bestückte Objektiv der Härtebereich angezeigt, welcher gemessen werden kann. Das am besten passende Objektiv wird zudem zusätzlich hervorgehoben.
Mit der Qpix Control 2 Software können mehrere QATM-Geräte (Beispielsweise ein Qeye 800 und ein Qness 60 A+ EVO) mit demselben PC-System bedient werden. In der Software kann einfach zwischen den beiden Geräten hin und her gewechselt werden.
Die Qpix Softwareplattformen unterstützen die Verwendung von Barcode- und QR-Code-Readern. Egal ob einfaches Befüllen von Kopfdaten (serienmäßig) oder vollständige Einbindung von Lesegeräten zur automatischen Auswahl von Vorlagen oder Datenabruf aus übergeordneten Systemen (optional) – Barcode-/ QR-Code-Reader erleichtern Arbeitsabläufe für den Prüfer und verhindern zugleich auch Bedienerfehler.
Die intuitiven und nutzerfreundlichen Qpix INSPECT Softwarefunktionen sind ein umfangreicher Werkzeugkasten für die mikroskopische Auswertung und Ergebnisdokumentation. Die funktionsreiche Softwarebasis kann an kundenspezifische Messaufgaben angepasst und durch Erweiterungsmodule ergänzt werden.
Qconnect ist die Schnittstelle in der QATM Qpix Control2 Software, die alle Anbindungsmöglichkeiten für unsere Kunden zusammenfasst: von der serienmäßigen, offenen XML-Schnittstelle (bi-direktional), über vorspezifizierte Plug-In-Lösungen wie beispielsweise dem QDAS Plug-In+, bis hin zu vollständig von QATM umgesetzten, kundenspezifischen Anbindungslösungen – wir finden für jeden Anwendungsfall eine professionelle Lösung.
Prüfplattenverwaltung die weiter geht - Kalibrierergebnisverwaltung neu definiert: Der QATM Calibration Manager erinnert in einstellbaren Zeiträumen an die notwendigen Überprüfungen. Die Prüfergebnisse werden auf einen Knopfdruck zur fortlaufenden Statistik hinzugefügt.
Premium Qualität in umfassender Vielfalt. Unabhängige DAkkS (ISO/IEC 17025) Kalibrierung nach DIN EN ISO und ASTM inklusive Software für Ihre periodischen normkonformen Überprüfungen.
Die Qpix Control 2 Software unterstützt die Benutzeranmeldung mittels externem NFC-Lesegerät. Je nach NFC-Tag/Karte können beispielsweise auch bestehende Zutrittskarten des Kunden einprogrammiert werden.
| Prüfkraftbereich | Qness 10 M: 20 gf - 10 kgf (0.196 - 98.07 N) Qness 60 M: 0.25 gf - 62.5 kgf (0.00245 - 612.92 N) |
| Prüfmethode | Vickers, Knoop, Brinell, Rockwell (option) |
| Prüfablauf | vollautomatisch / elektronische Kraftaufbringung |
| Z-Achse | Dynamisch, automatisiert (CAS-Technik) |
| Verfahrweg der Z-Achse | 150 mm (5.91“); Option: 260 mm (10,2“) |
| Ausladung | 170 mm (6.69“) |
| Werkzeugpositionen | 8-fach motorischer Werkzeugwechsler (max. 3 Härteprüfmodule, max. 7 Objektive) |
| Kamerasystem | 5 Mpixel - CMOS color, USB3.0 |
| Optisches System | Auflicht-Mikroskop mit Köhlerscher Beleuchtung |
| Aperturblende | motorisch |
| Objektive | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Objektivserien | Standard (Achromat) und High Quality (Semi-Apochromat) für Härteprüfung und Gefügeanalyse XLED für optimierte Brinell-Härteprüfung |
| Blickfelder (je nach Bestückung) | 0.074x0.055 mm (100x) to 2.80x2.10 mm (XLED 2) |
| Prüftisch / XY Kreuztisch | Option: manueller Kreuztisch; reduziert die Prüfhöhe um 26 mm |
| Tischgröße | Ø 100 mm (3.94“) (cross slide: 135 x 135 mm) |
| Verfahrwege bei Kreuztisch | X 25, Y 25 mm (0.98 x 0.98“); Option X 50 x Y 50 mm (1.97 x 1.97“) |
| Kontrollelemente | Not-Halt, Start-Taste, Joystick Z-Achse |
| Software | Qpix Control2 "M" |
| Max. Werkstückgewicht | 50 kg (110 lbs) |
| Gewicht Grundgerät | 55 kg (121.3 lbs) |
| Inkludierte Basisausstattung | Indenter Vickers ASTM + DAkkS; Lens 5x, 50x |
| Schnittstellen | 1 x USB 3.0 |
| Elektr. Anschluss | 100 – 240 V ~1/N/PE, 45-65 Hz |
