Bei der Entwicklung der Qness 200 Geräte wurde vor allem auf folgende Dinge geachtet: Maximale Leistung bei minimalem Aufwand.

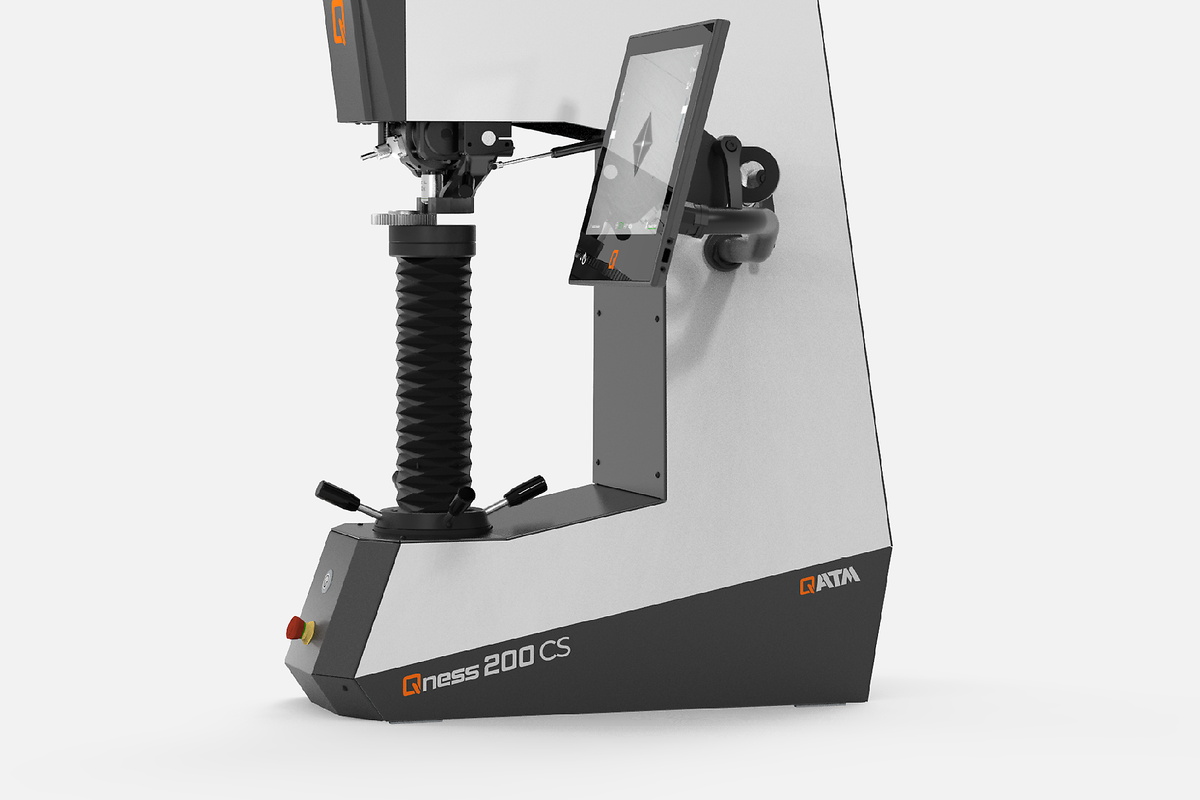

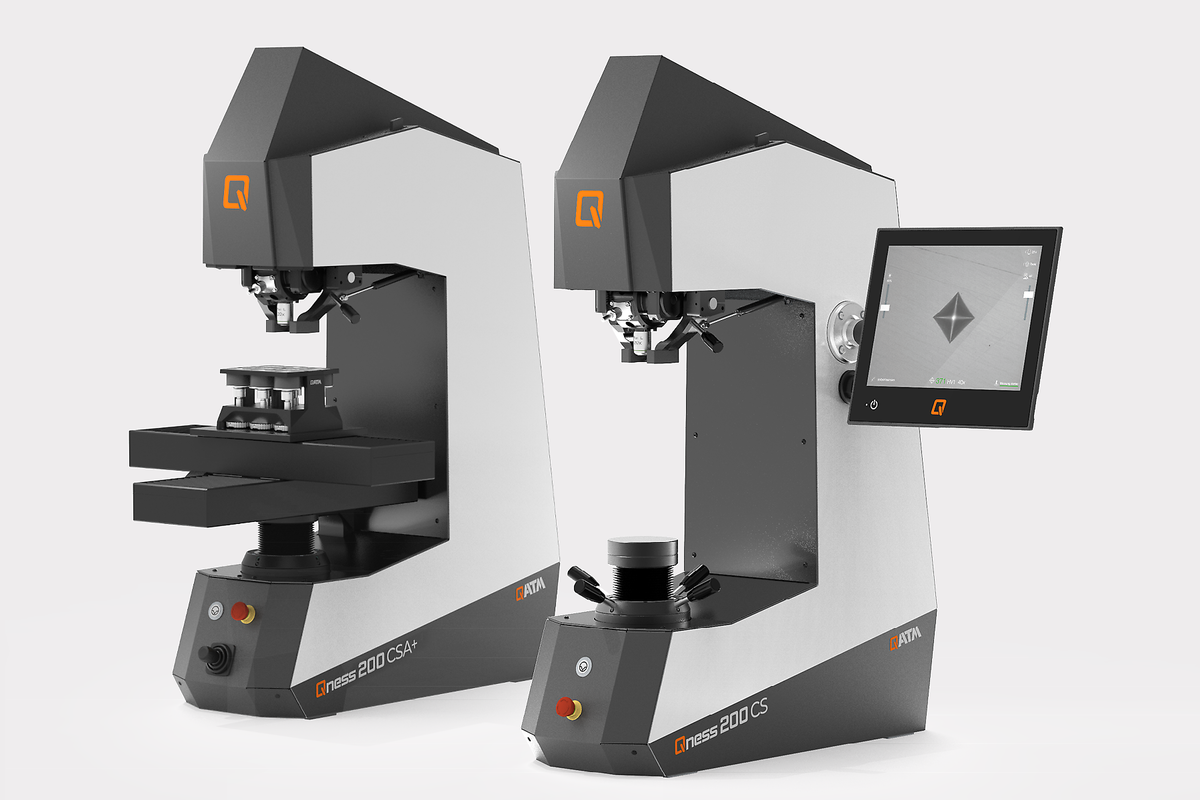

Das bewährte Konzept mit fixem Prüfkopf, und beweglicher Spindel, sowie seine Kompaktheit geben dem Qness 200 CS seinen Namen, der präzisionsgefertigte Fünffach-Revolver seine Geschwindigkeit.

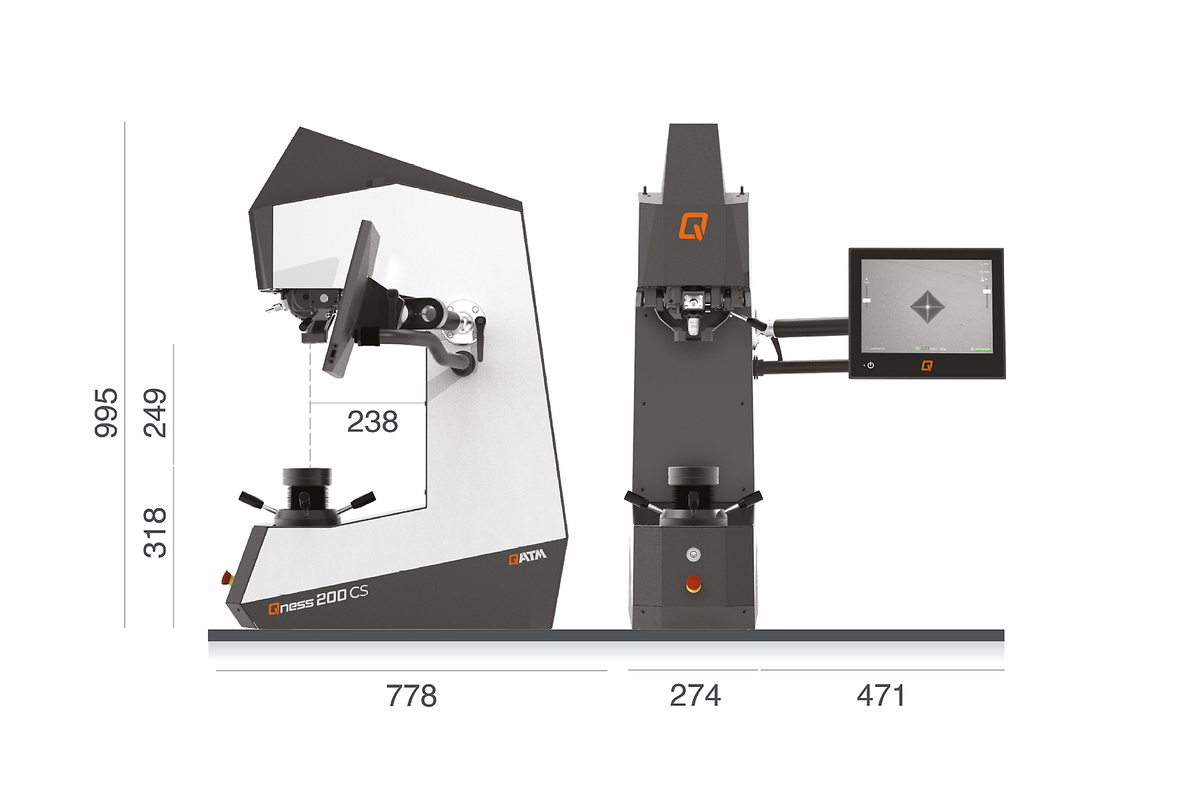

Mit einer Prüfhöhe von bis zu 250 mm und einer Ausladung von 238 mm ist der Qness 200 ideal geeignet für kleine bis mittlere Bauteile.
Produktvideo
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Kunststoffprüfung
DIN EN ISO 2039
mit elektrischer Lastaufbringung und geschlossenem Regelkreis
Verfügbare Umwertungen: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Alle QATM-Härteprüfer mit QpixControl2 und QpixT2-Software lassen sich nahtlos in die IoT-Plattform von Verder Scientific integrieren und bieten erweiterte Funktionen und nahtlose Konnektivität.
Unerreicht in dieser Klasse – wir wissen wie wichtig eine hochwertige und langlebige Ausführung ist und garantieren für unsere Qness 200 CS / CSA+-Serie einzigartige Qualität – entwickelt und gebaut in Österreich.

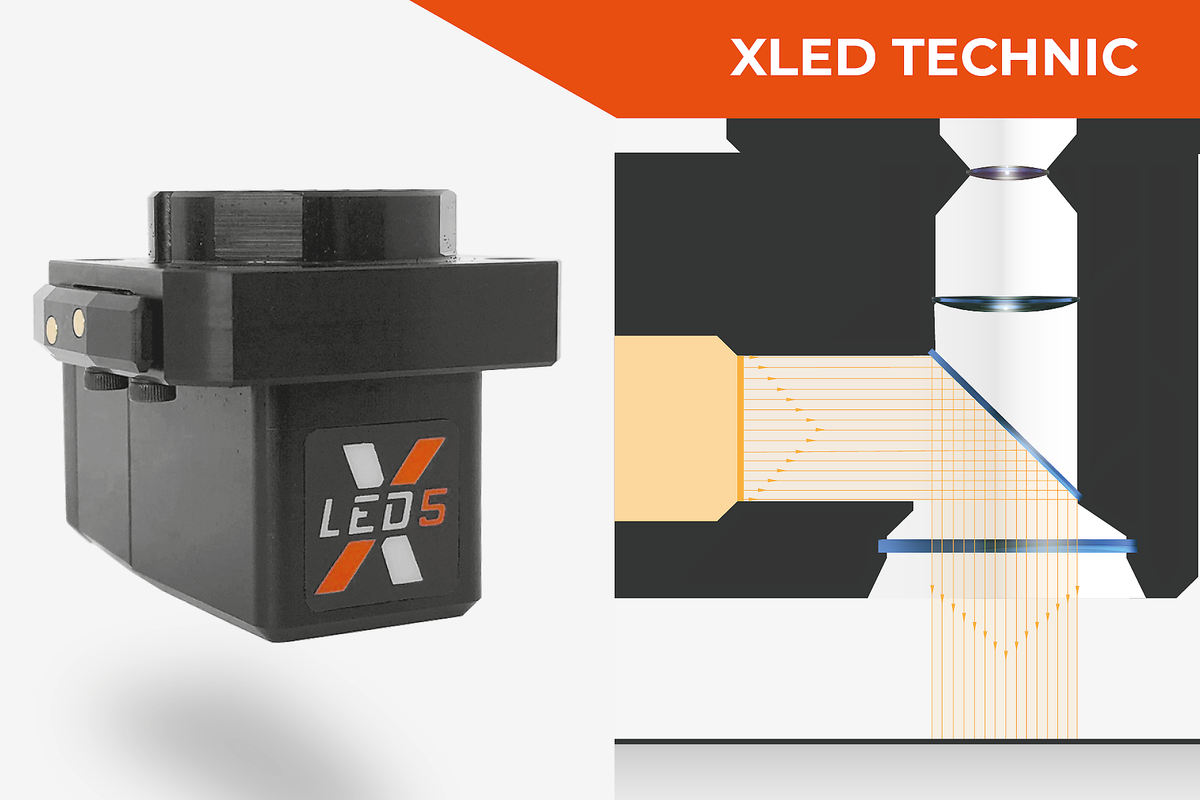

XLED Auflichtmodule revolutionieren die Auswertung von Brinelleindrücken: speziell bei weichen Brinelleindrücken könnten handelsübliche Objektive ungenaue Messergebnisse interpretieren. XLED Objektive garantieren durch direkte Belichtung präzise und wiederholbare Messergebnisse.

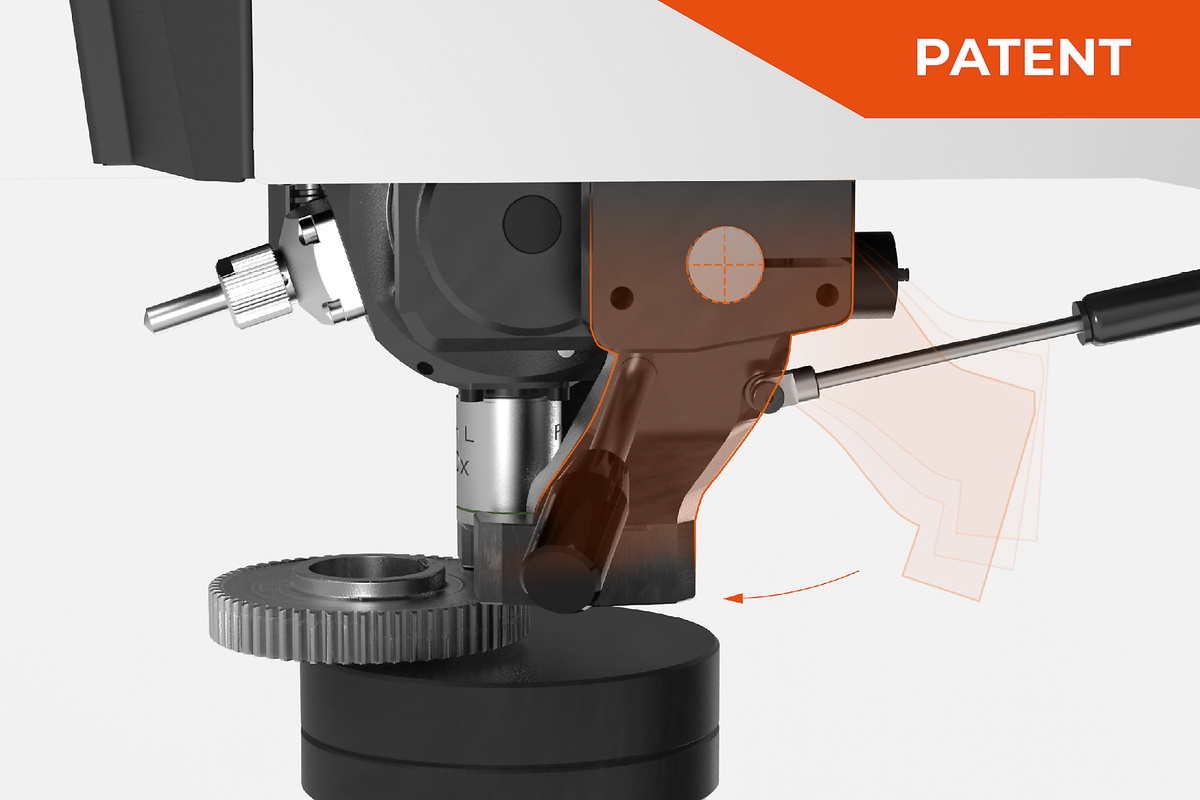

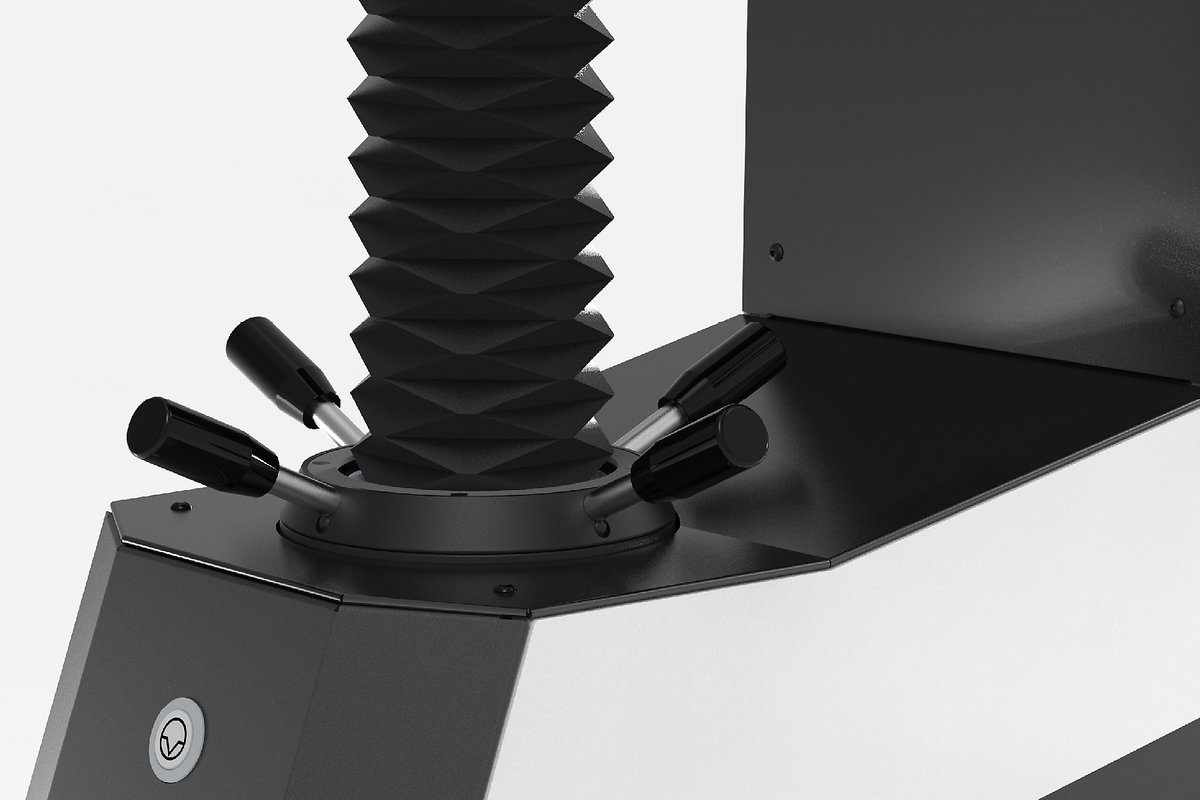

Lange Rüstzeiten für schwer zugängliche Prüfstellen sind hier kein Thema. Der Niederhalter kann manuell ein- bzw. ausge-schwenkt werden. Zusätzlich sind die Spannelemente leicht auswechselbar und können kundenspezifisch auf das Bauteil angepasst werden.
Hochwertige CMOS 5 Megapixel-Kameras definieren den heutigen Industriestandard. Im Vergleich zu anderen Kamerasystemen ist eine vielfach höhere Übertragungsstabilität möglich, zusätzlich können PC und Härteprüfgerät auch über größere Distanzen getrennt aufgebaut werden.
Verschiedene Niederhalterelemente können abhängig von der Werkzeugbestückung konfiguriert werden. Optional schützt ein durchsichtiger Kollisionsschutz die Werkzeuge am Gerät vor Beschädigungen bei uneingeschränkter Einsicht in den Prüfraum.
Höhenverstellung über eine spielfrei rollengelagerte Spindelführung. Massive und wartungsfreie Ausführung. Alle Geräte sind mit einer Plantischaufnahme mit Ø 25 mm ausgestattet (optional Adapter auf 3/4“ erhältlich) wodurch verschiedenste Plantische und Vorrichtungen verwendet werden können.

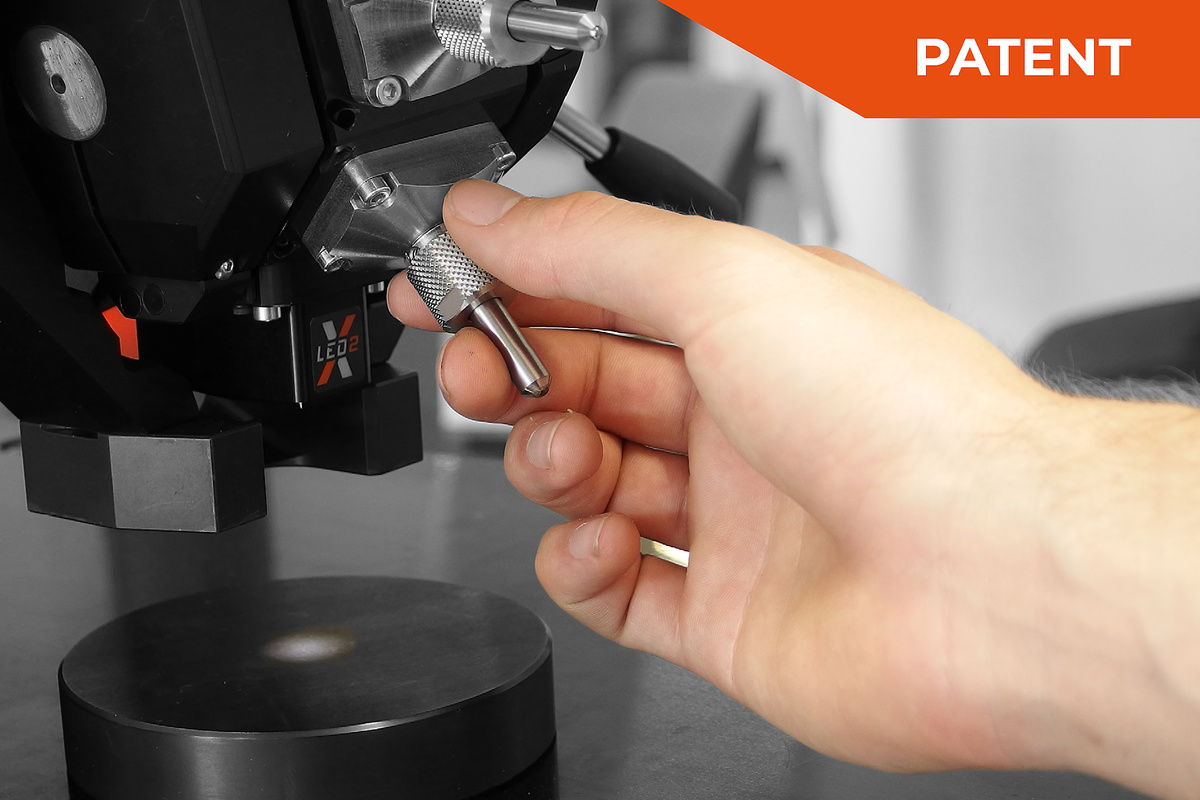

Beispiellos einfacher und werkzeugloser Prüfkörperwechsel mittels Eindringkörper-Schnellverschluss.

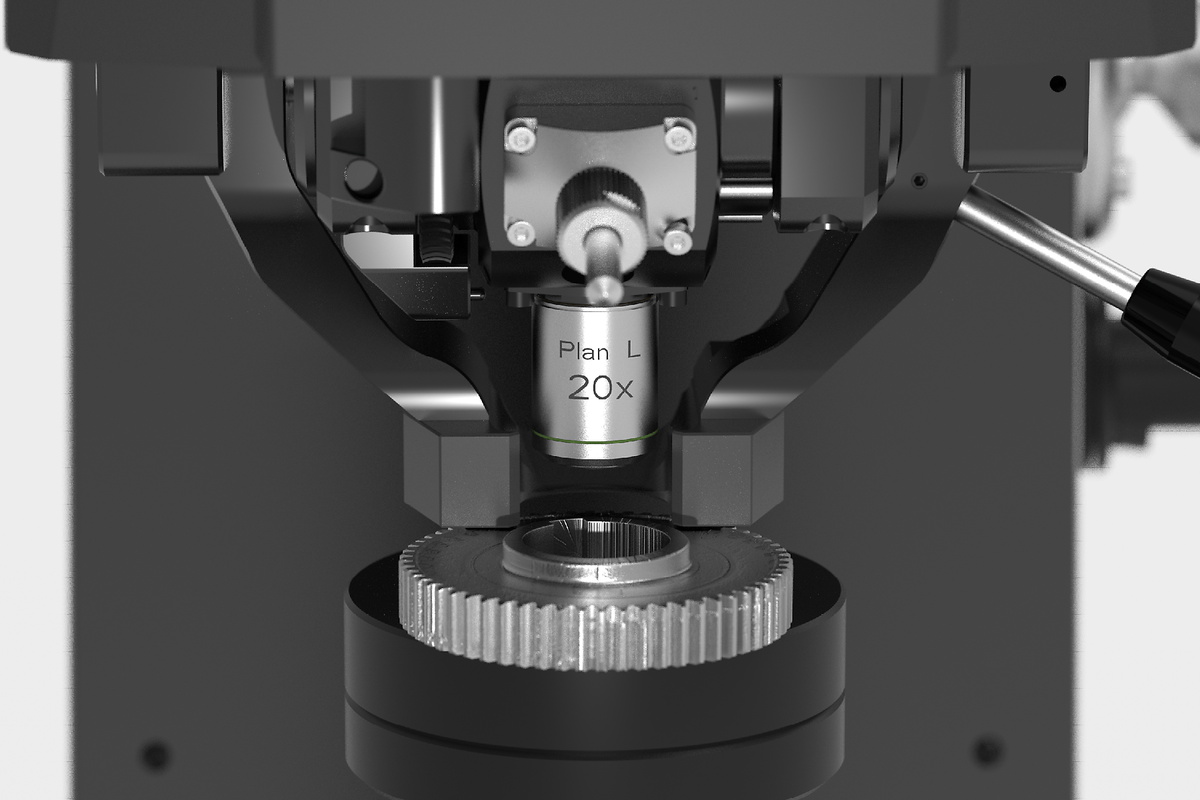

Universelle Anwendungen einfach abdecken: das durchdachte Werkzeugwechsler-Konzept mit horizontaler Drehachse vereint Platz für 5 Werkzeuge in einer einzigartig kompakten Bauweise. Dreiseitig geschlossene Niederhalterelemente sorgen für eine sichere Werkstückspannung nahe an der Prüfstelle, selbst bei kleinen Bauteilen.

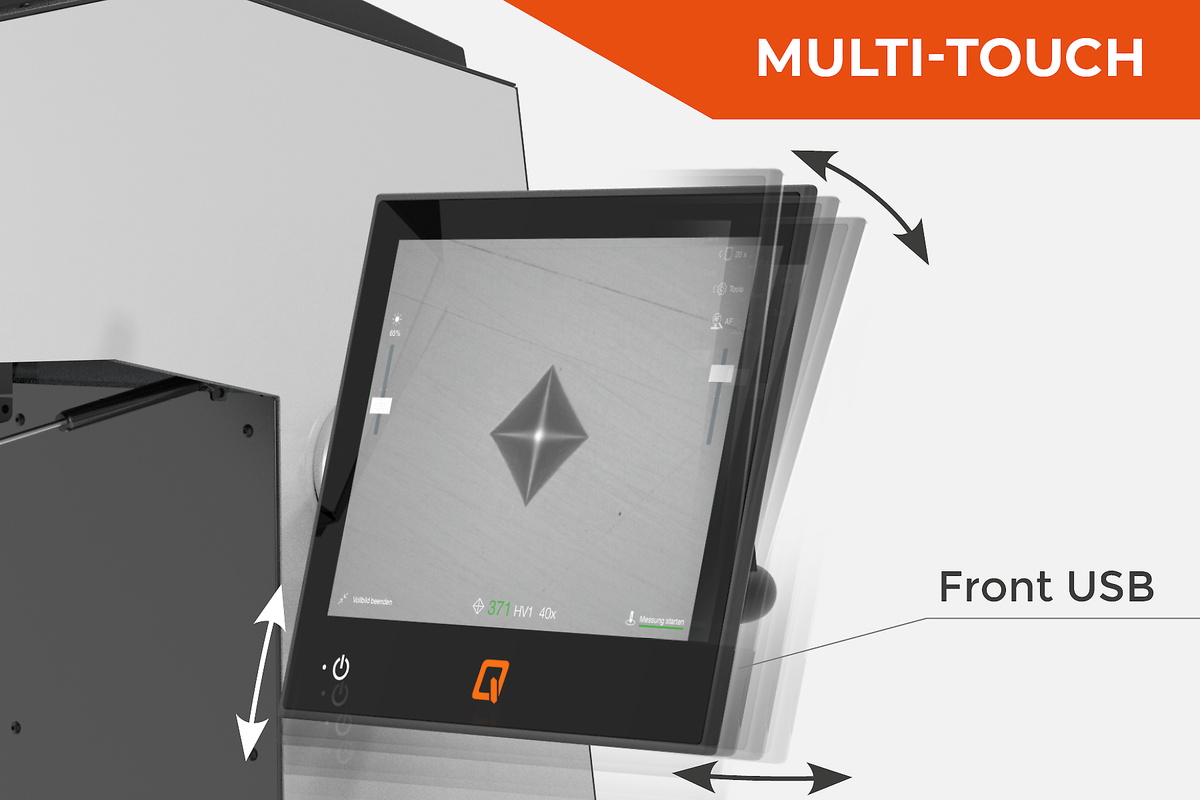

Das ultraflache, kapazitive Touch-Display (12“) lässt sich über Kugelgelenke in Höhe, Tiefe und Neigung stufenlos verstellen – so wird ideale Ergonomie gewährleistet.

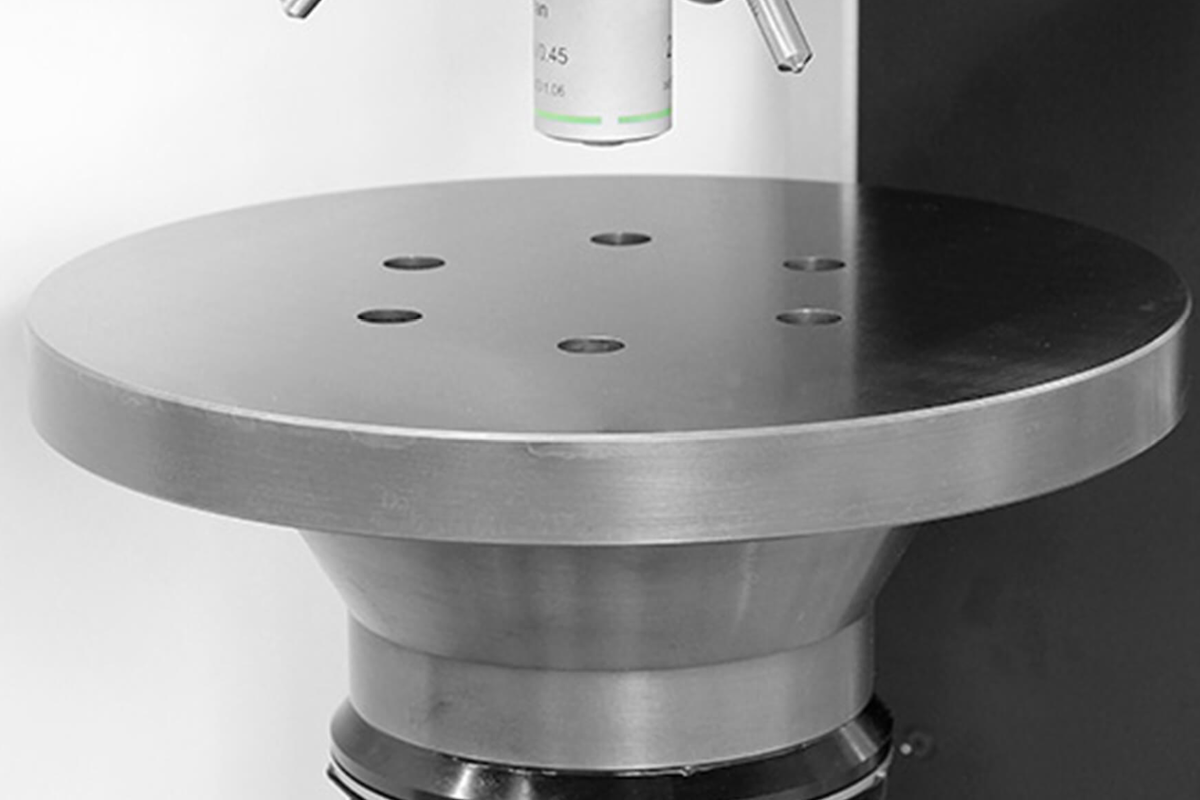

Eine Vielzahl an erhältlichen Prüf- und Prismentischen ermöglicht eine Härteprüfung auch an besonders großen oder runden Proben sowie Prüfteilen mit schiefer Prüfoberfläche.

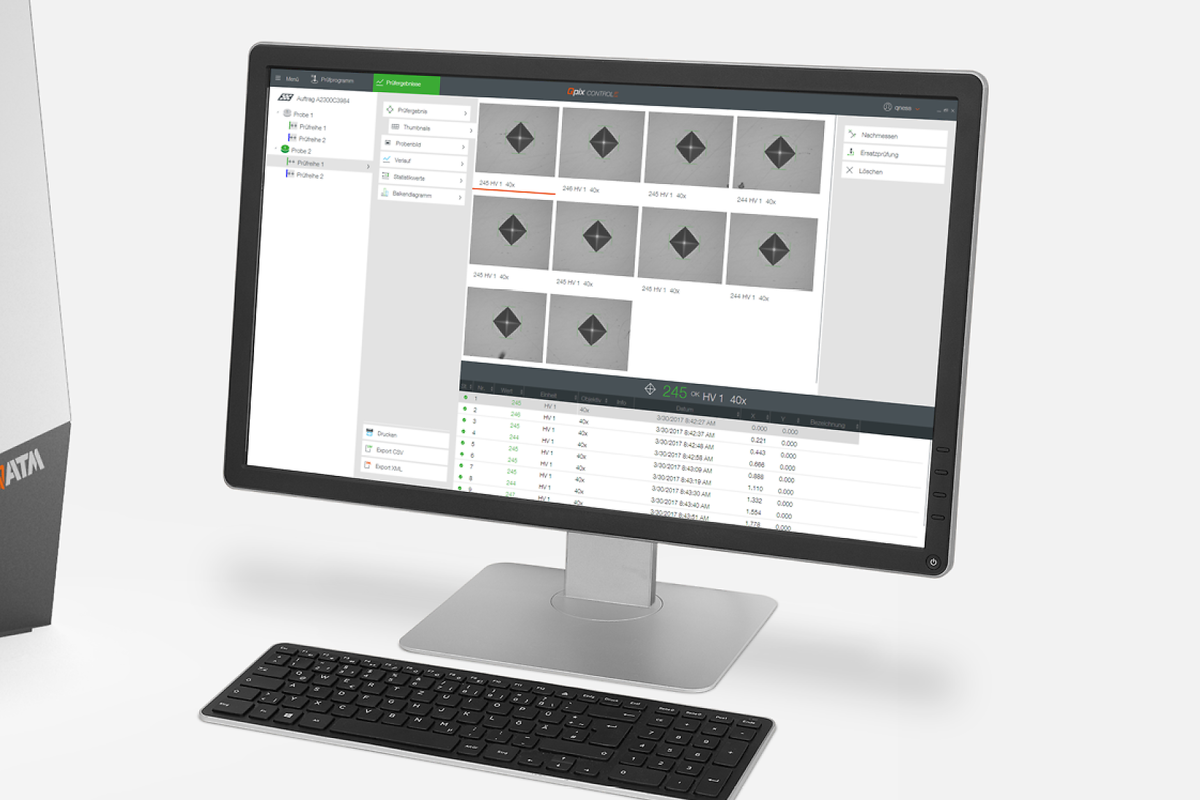

Alle Geräte aus der ECO Serie können wahlweise auch mit einem Desktop PC-System ausgestattet werden. Sie können auch firmeneigene PC-Systeme beistellen und zur Steuerung ihres Härteprüfers nutzen.

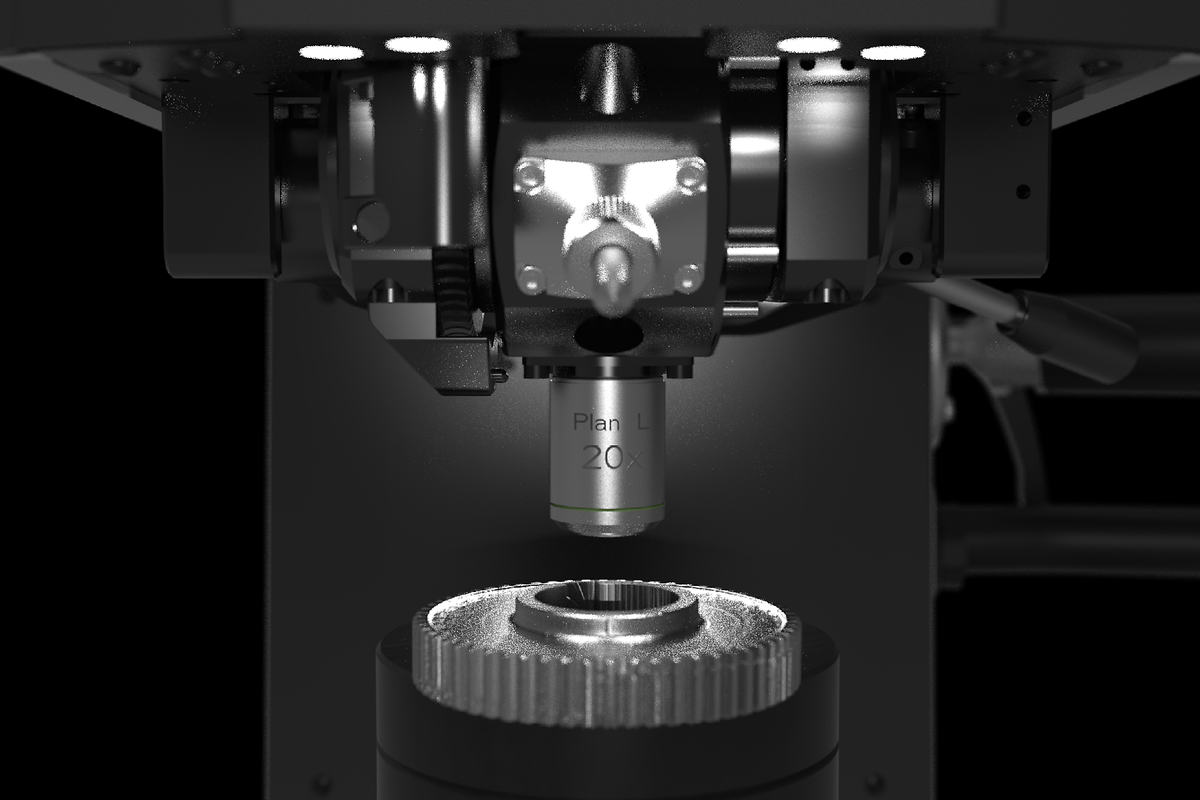

Die helle, gleichmäßige LED-Arbeitsraumbeleuchtung ermöglicht ein sicheres Positionieren des Prüfteils. Die Arbeitsraumbeleuchtung ist so konzipiert, dass die Prüfstelle ohne störende Schatten ausgeleuchtet wird.
Die wichtigsten Funktionen aufgeräumt in einem Schirm - damit Bedienerfreundlichkeit und vor allem die Prüfergebnisse im Vordergrund stehen.
Zeitgemäße Multi-Touch Bedienung für einfaches Zoomen und angenehme Navigation durch die Menüs.
Qconnect ist die Schnittstelle in der QATM Qpix Control2 Software, die alle Anbindungsmöglichkeiten für unsere Kunden zusammenfasst: von der serienmäßigen, offenen XML-Schnittstelle (bi-direktional), über vorspezifizierte Plug-In-Lösungen wie beispielsweise dem QDAS Plug-In+, bis hin zu vollständig von QATM umgesetzten, kundenspezifischen Anbindungslösungen – wir finden für jeden Anwendungsfall eine professionelle Lösung.
| Prüfkraftbereich | 0.5 - 187.5 kg (4.9 - 1839 N) |
| Werkzeugpositionen | 5 (Werkzeugwechlser) |
| Software | Qpix T2 |
| Höhenverstellung | manuell / Spindel |
| Testhöhe | 250 mm |
| Ausladung | 238 mm |
| Prüftisch | ø 100 mm |
| Verfahrweg | - |
| Max. Werkstückgewicht | "uneingeschränkt" |
| Gewicht Grundgerät | 132 kg |
| Prüfablauf | vollautomatisch / elektronische Kraftaufbringung |
| Kamerasystem / Bildübertragung | 5 MP Ethernet Industriestandard |
| Betriebssystem / Festplatte | Windows 10 IoT / 128 GB SSD |
| Schnittstellen | 1x USB (Front) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Objektive | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Blickfelder (je nach Bestückung) | 0,113 x 0,084 mm (100x) bis 4,24 x 3,18 mm (XLED2) |
| Weitere Optionen | QATM Designer Sockel, Kollisionsschutz, Kreuzlaser, Prüftische, Prismen, Datenanbindungen, Barcode/QR-Code Reader etc. |
