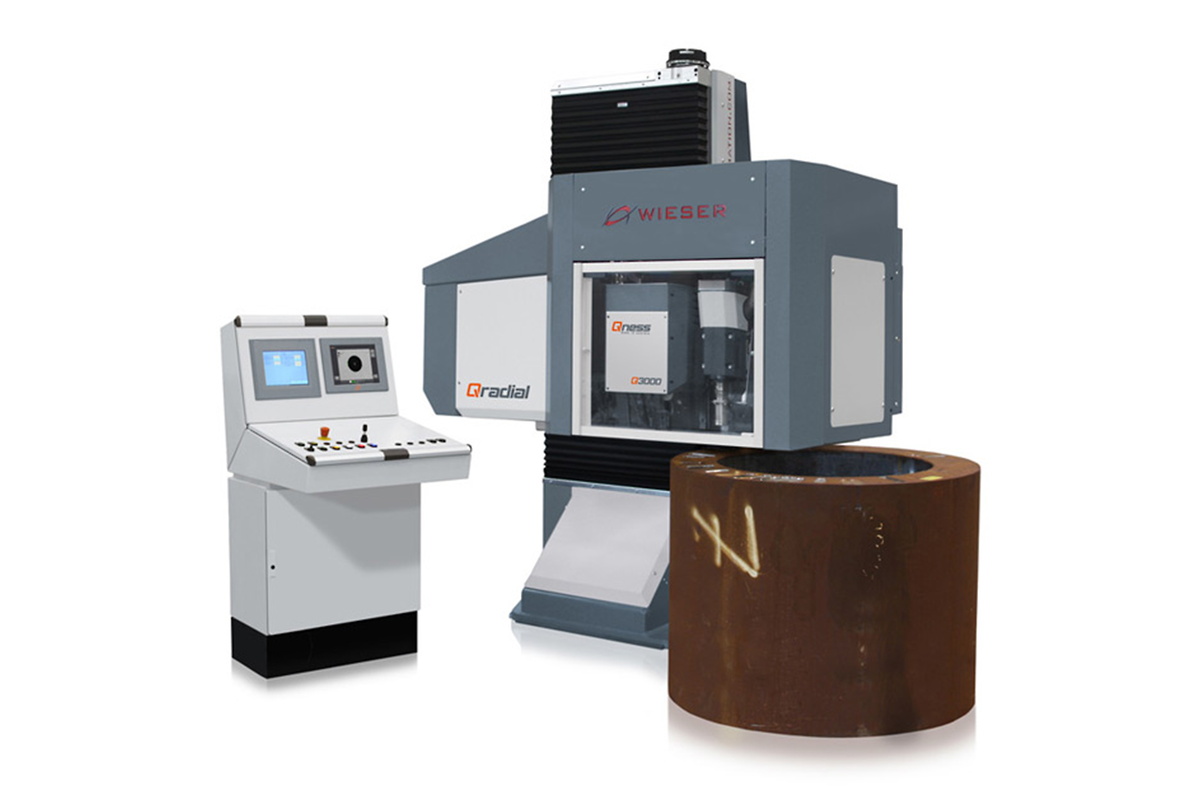

Vollautomatische Härteprüfanlage inkl. Prüfpunktvorbereitung HBW 10/3000, HBW 5/750, HRC

Eine starke Partnerschaft

• Vorteile für den Kunden: All-in-one Anbieter – „Alles aus einer Hand“
• Langjährige Erfahrung in der Automatisierung
• Langjährige Erfahrung in der Härteprüfung
• Zugeschnittene Komplettlösungen
• Kurze Taktzeiten
• Lösungsfindung mit dem Kunden
• Gesteigerte Produktivität
• Professionelles Service
• Made in Austria

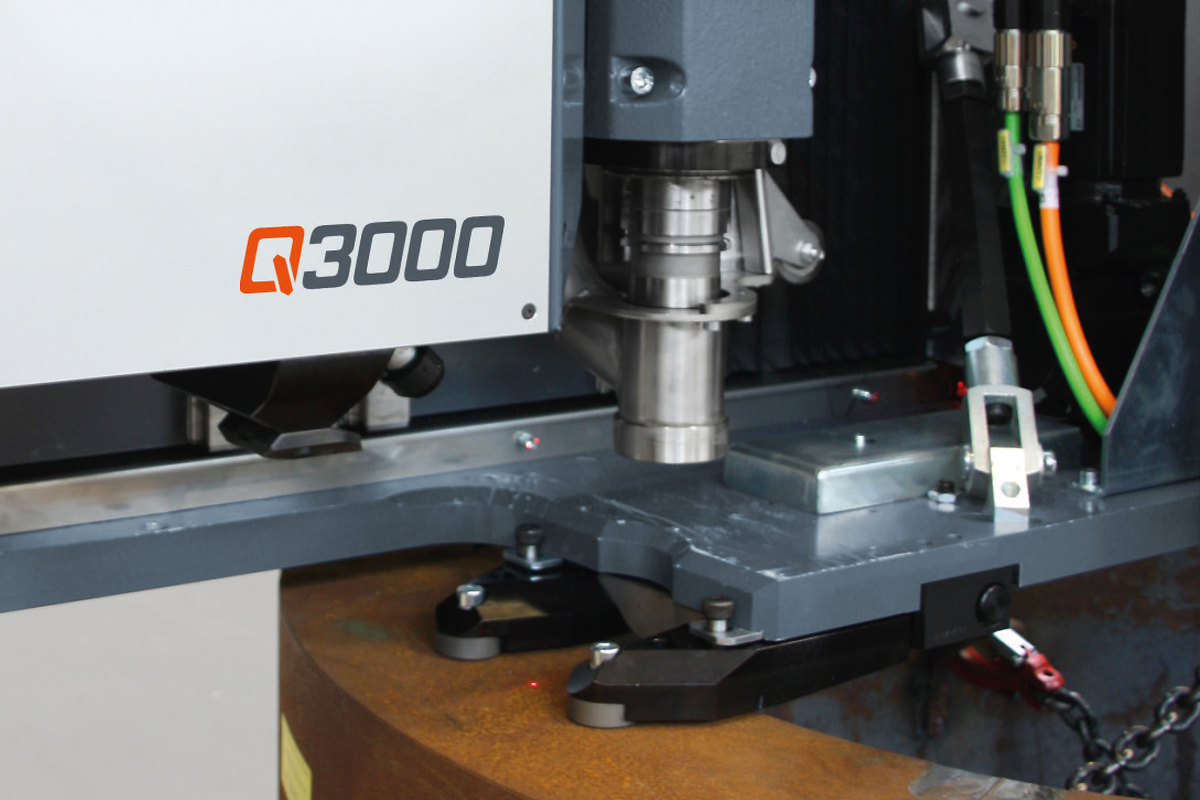

Anwendungsgebiete

Industrie: Schmiedewerke, Walzwerke, Rohrwerke, Giessereien, Härtereien, Edelstahl, Automotive, Bahn, Energie, Stahl, Luftfahrt Werkstücke: Ringe, Stangenmaterial, Radreifen, Räder, Gussteile, Freiformschmiedeteile, Platten, Bleche, Stahlflaschen, Motorblöcke, Schienen

Highlights

• Genormte Brinell- und Rockwellmethoden nach EN ISO und ASTM
• Vollautomatischer Härteprüfzyklus
• Vollautomatische Bildauswertung mit Helligkeitsregelung
• Als Inlinelösung im Schwermaschinenbau einsetzbar

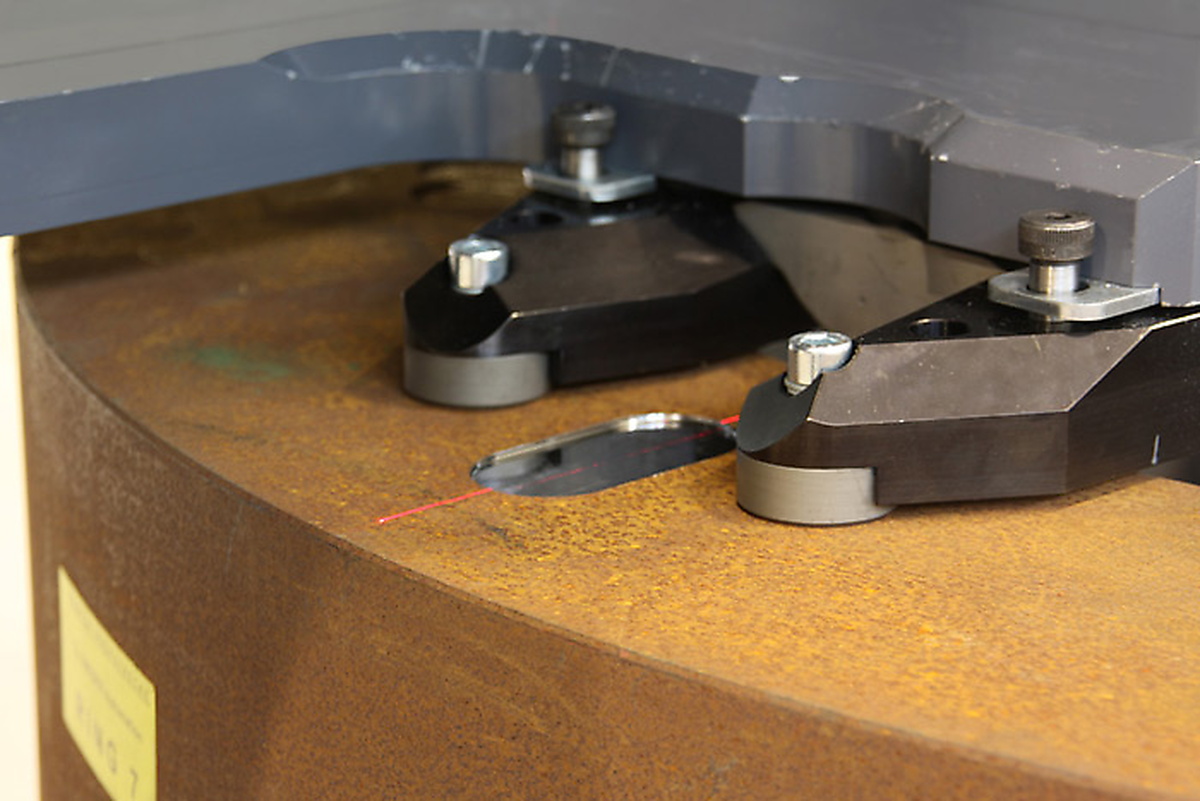

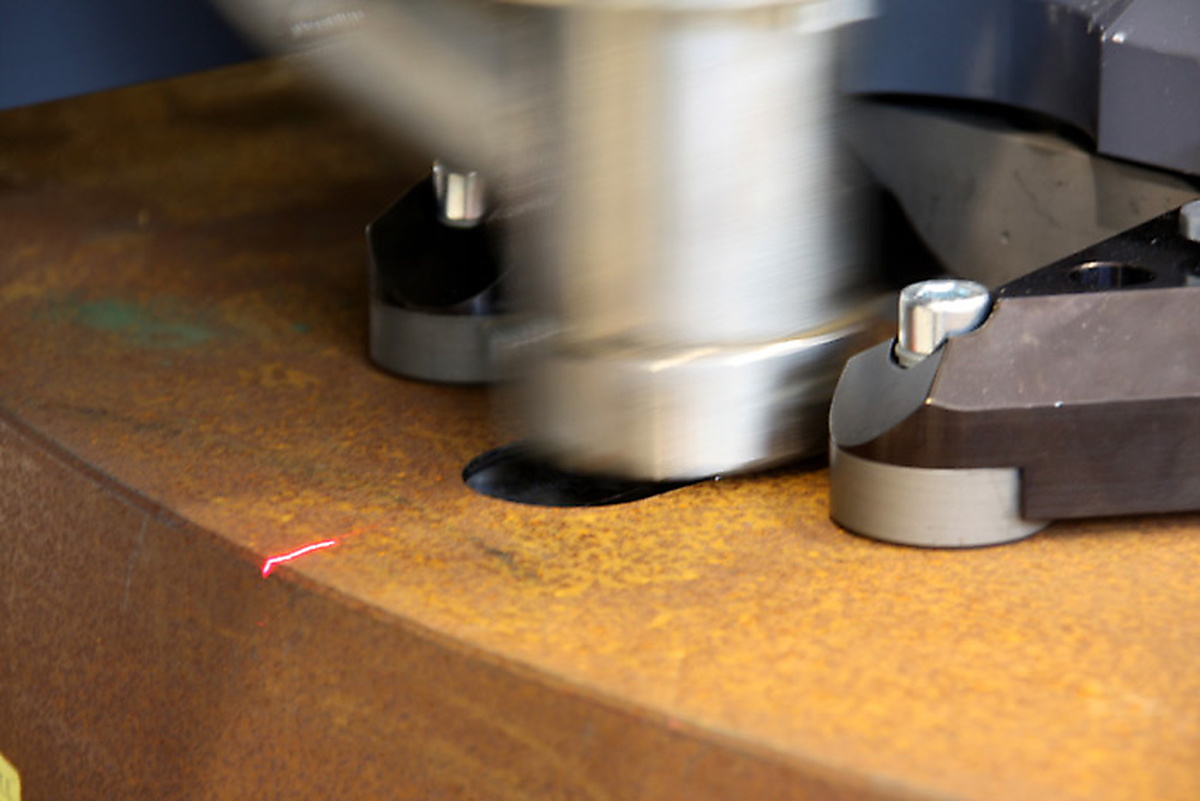

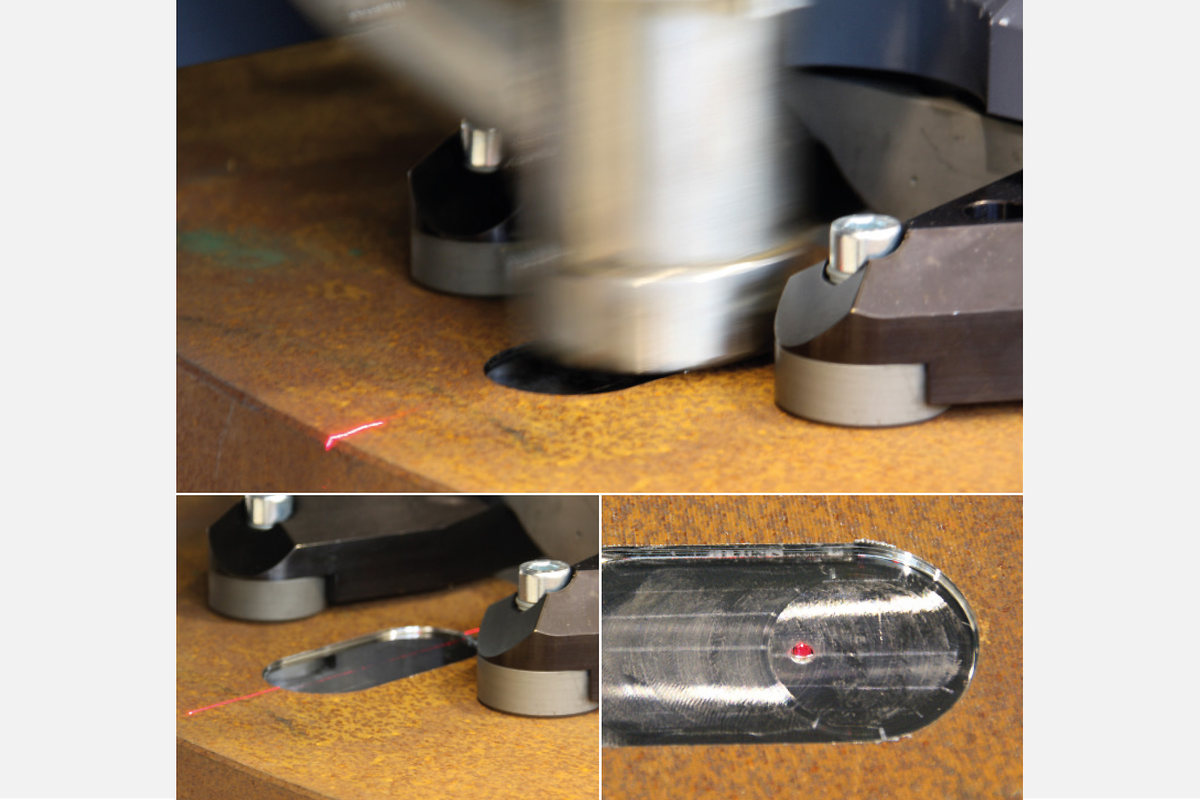

• Vollautomatische Prüfpunktvorbereitung
• Exakte Frästiefeneinstellung

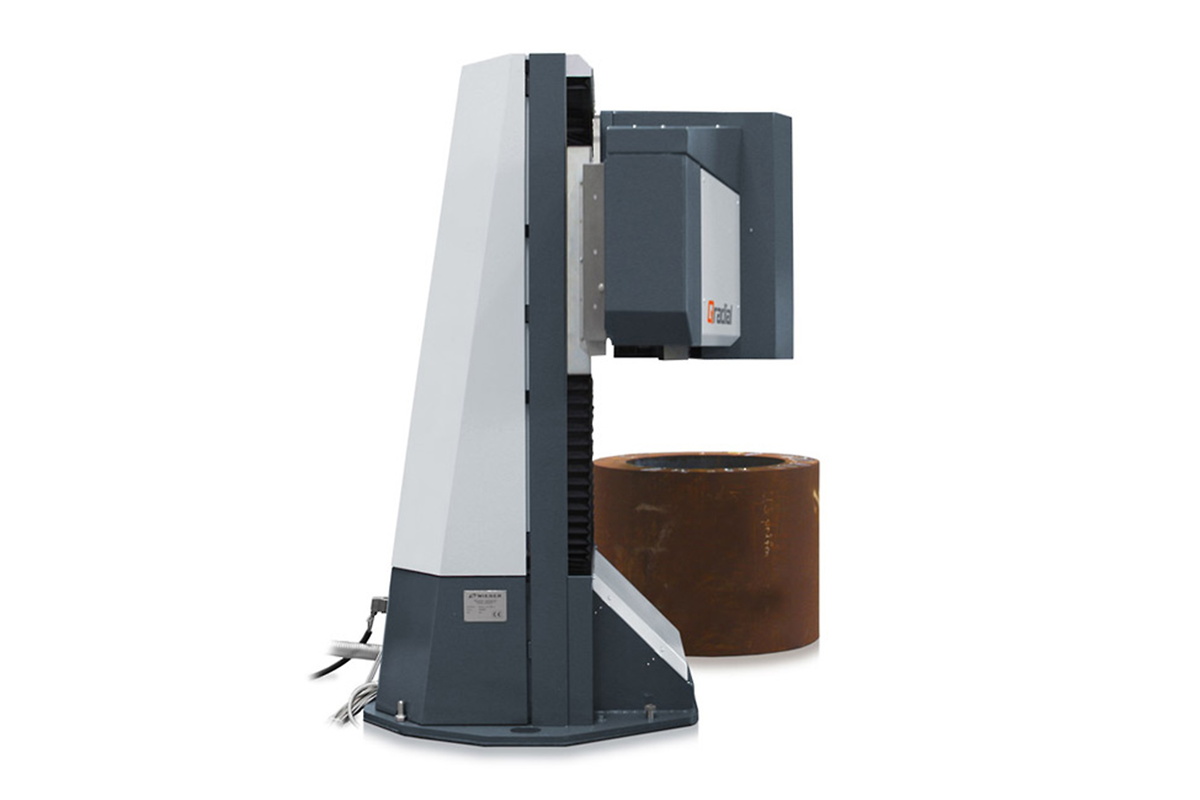

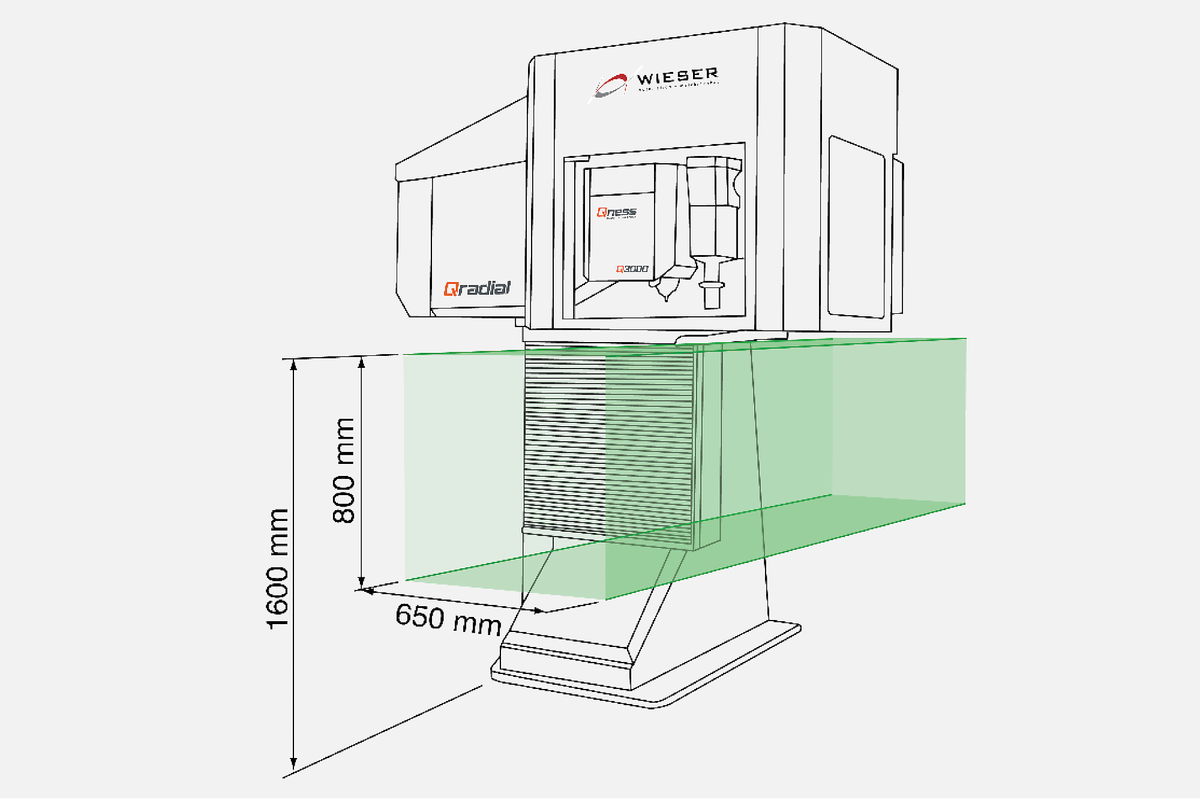

Großes Prüfraumkonzept

• Modernste Technologie, innovatives Design
• Prüfraum für Transport- und Ladeeinrichtungen ausbaubar
• Für die Beladung der Werkstücke von oben fährt die Prüfeinheit aus dem Beladebereich
• Werkstücksbeladung von 5 Seiten möglich
• Prüfraum: Max. Höhe 1600 mm Vertikal Hub 800 mm Ausladung 650 mm

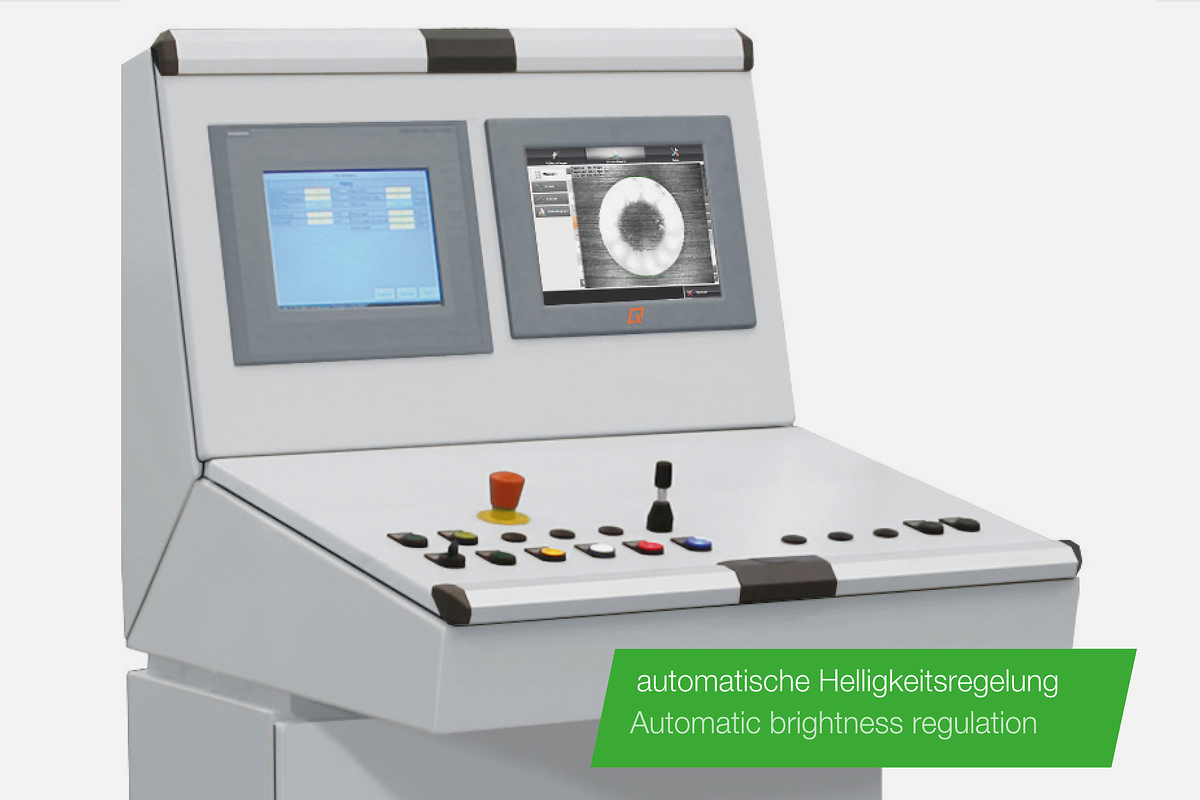

Steuerung Software Qpix T12

• Siemens S7-Steuerung
• Joystick für manuelle Achsbewegungen
• Ausführung gemäß den europäischen CE-Richtlinien
• Alle Verfahrachsen servogeregelt
• Ringlicht im Hell- oder Dunkelfeld Verfahren
• Schneller Autofokus
• Möglichkeit zur manuellen Nachvermessung
• 12” Touch-Screen Display
• Windows 7 integriert

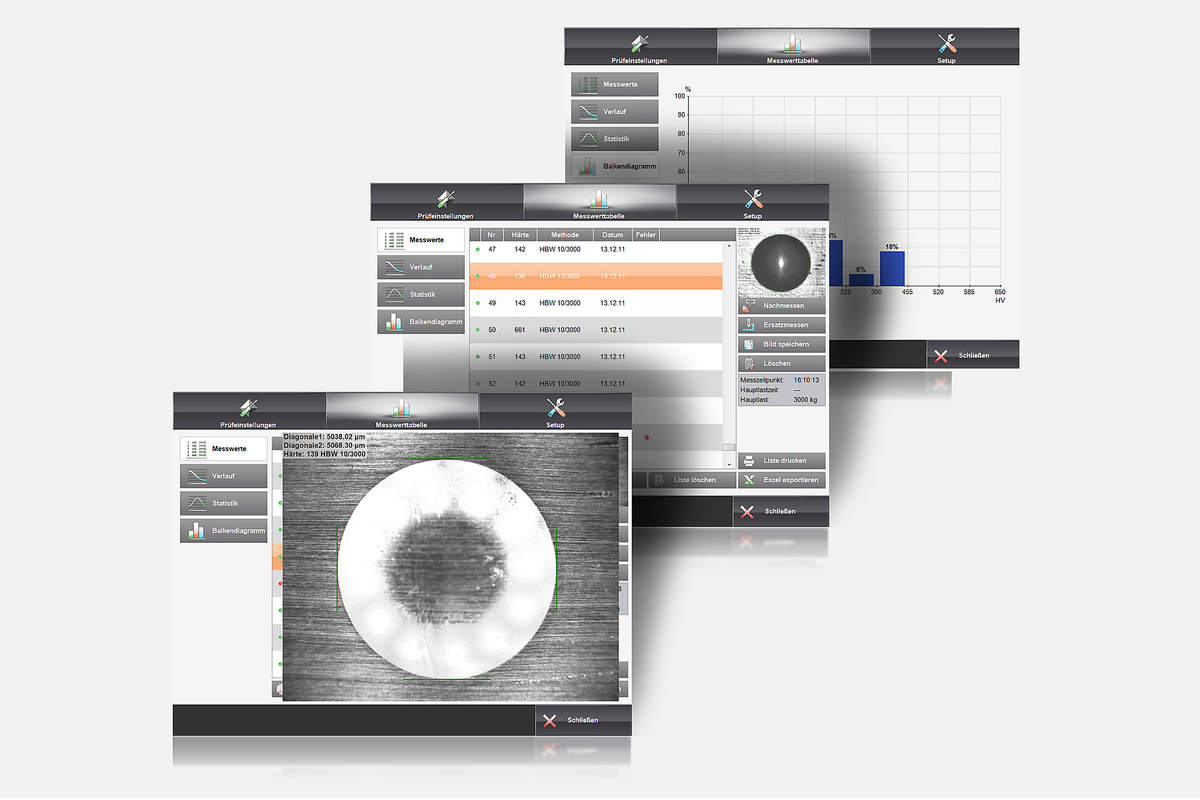

Datenverwaltung

• Zahlreiche Statistikfunktionen: Balkendiagramm, Verlauf, Histogramm
• Messwertliste als “Excel” exportieren (CSV)
• A4 Prüfprotokoll als PDF / Direktdruck
• Datenspeicherung am USB Stick
• Datenanbindung an ERP-Systeme und Datenbanken
• Auftragsanmeldung
• Sollwertübernahme
• Istwertübergabe

Optionen

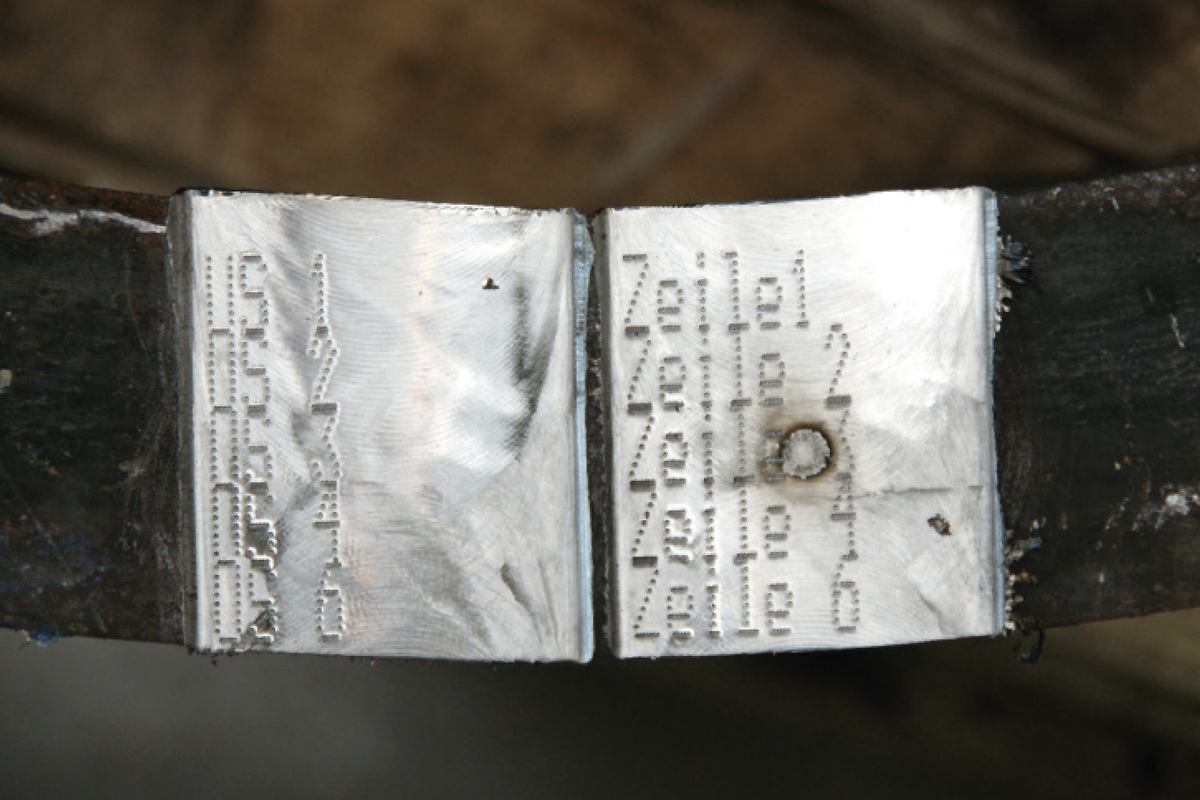

• Markiereinrichtung mittels Nadelpräger
• Frässpäneabsaugung
• Qdas-Anbindung
• ERP-Anbindungen
• Als Inline-Lösung mit Fördereinrichtungen ausrüstbar
• Ultrasonicprüfung, VP-Prüfung (Spektralanalyse)
• Integrierte Werkstück-Messsysteme
• Handling-Manipulatoren
• Prüfhöhe anpassbar
• Multiple Prüfpunkte mit Mittelwerten
• Prüfpunkt über Lichtpunkt festlegbar

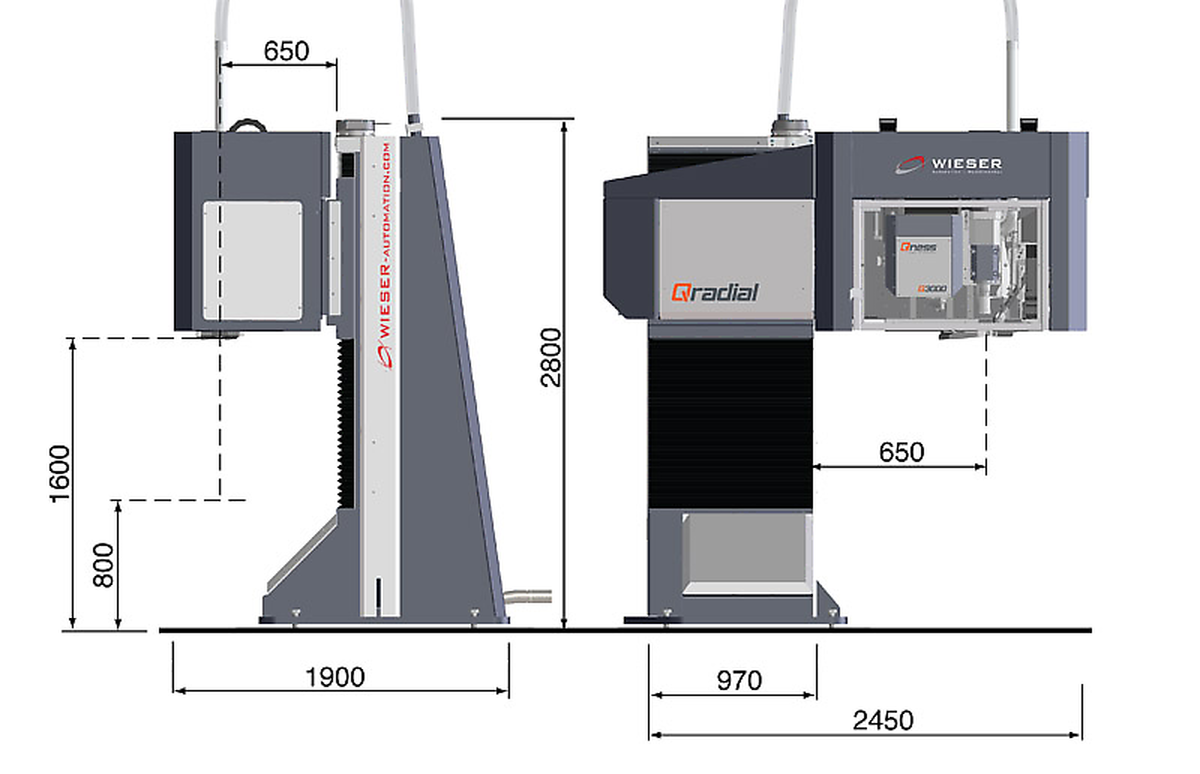

Qradial Technische Daten
