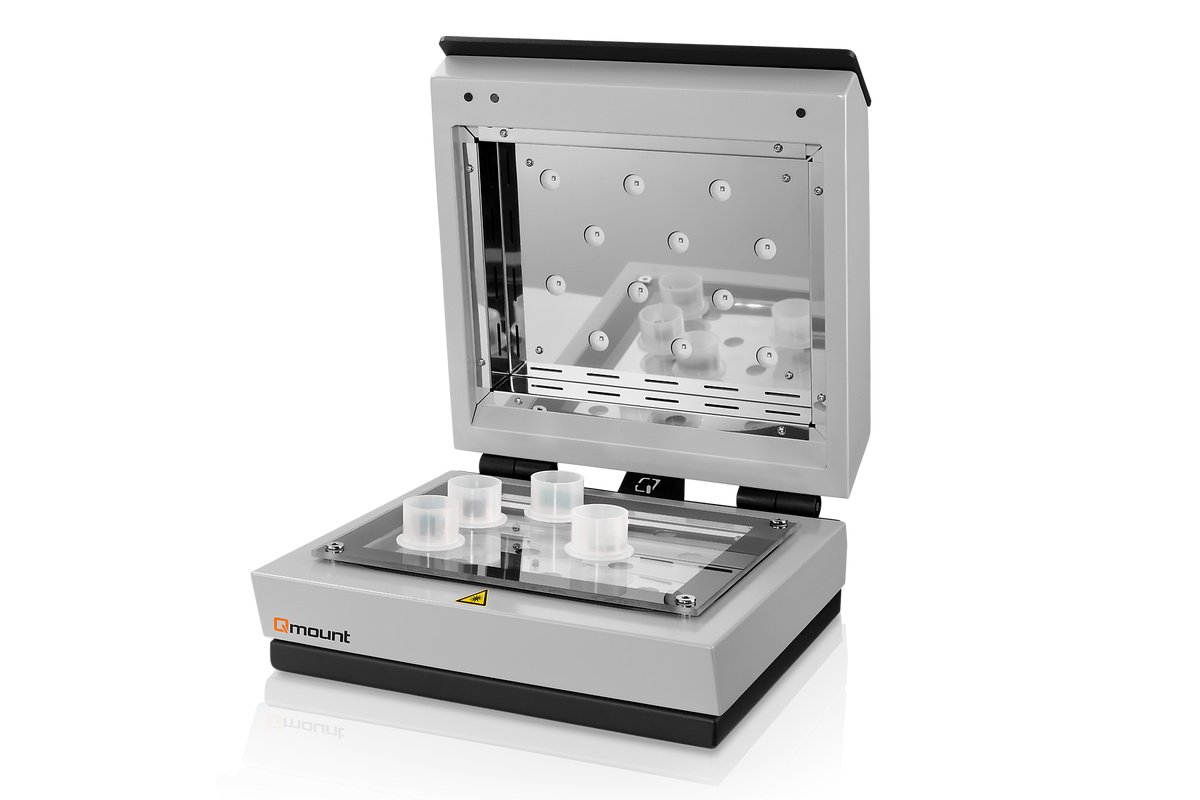

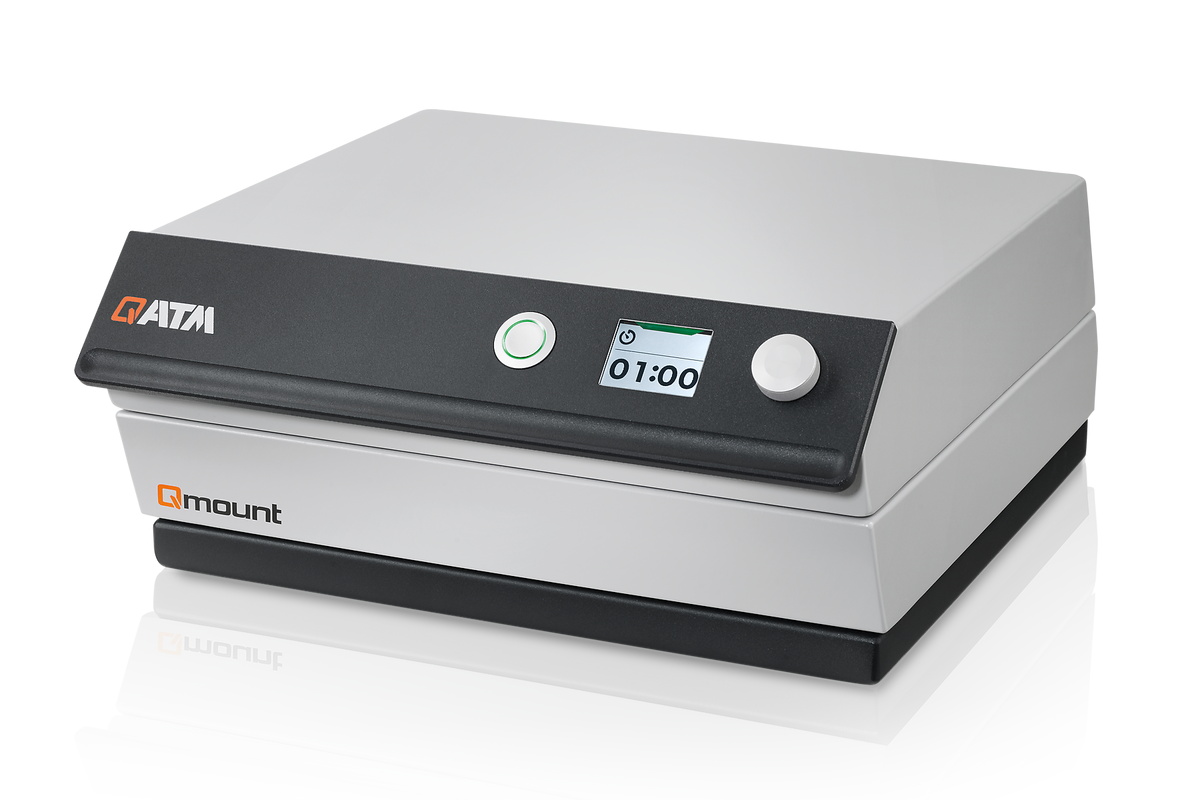

Die Qmount ist ein modernes UV-Einbettgerät für die lichthärtungsbasierte Einbettung materialografischer Proben.

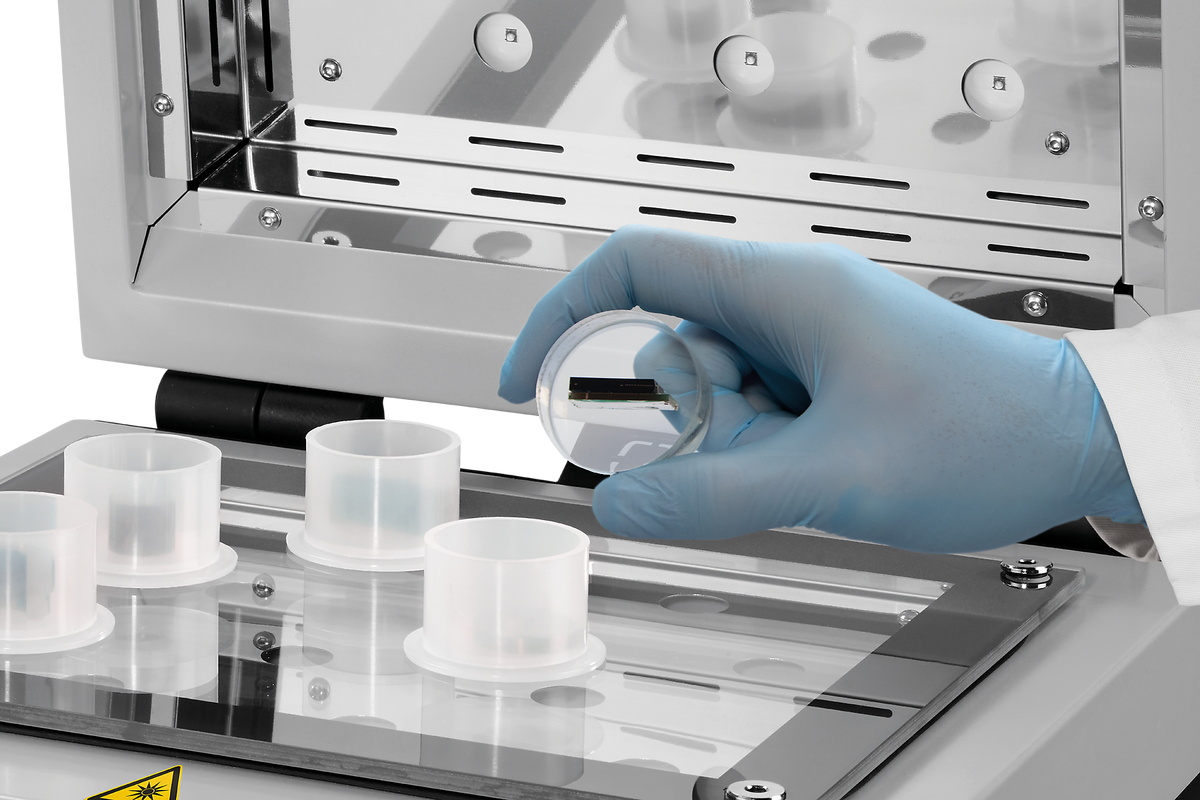

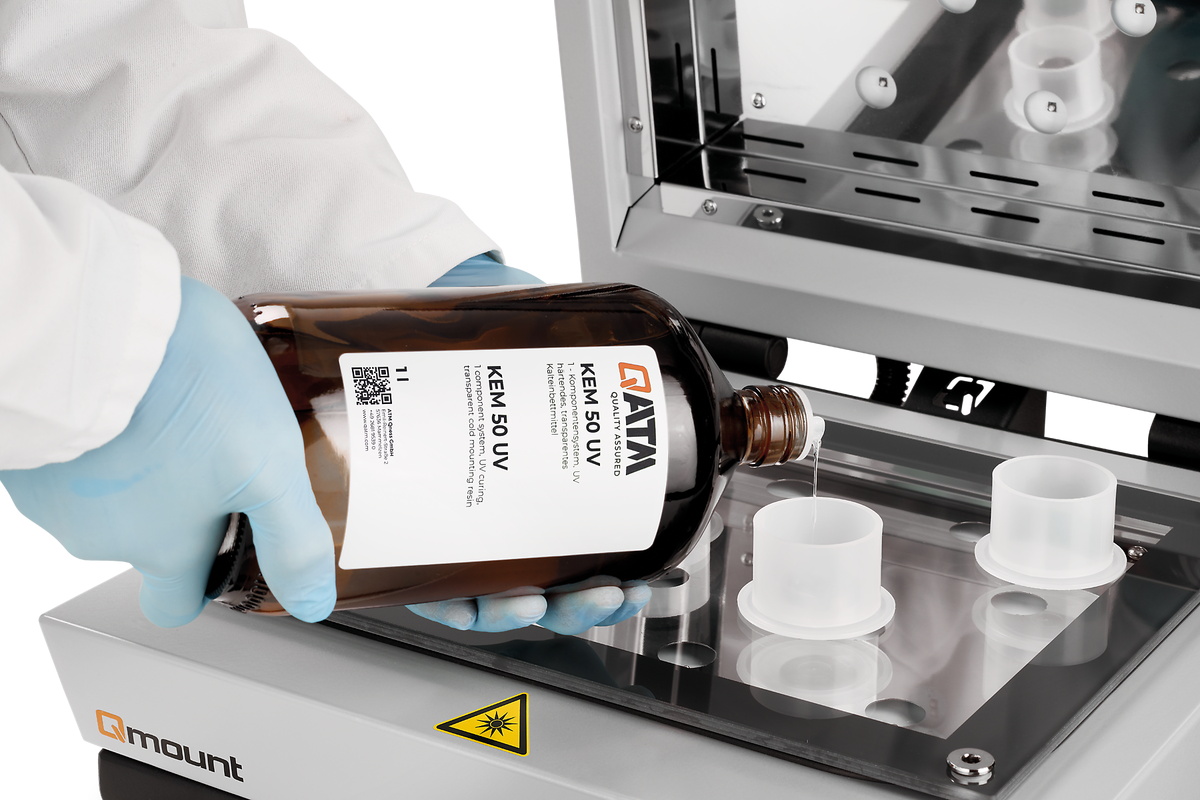

Ausgestattet mit speziell entwickelter und leistungsstarker LED-Technologie werden die Proben in dem Gerät in UV-transparenten Einbettformen platziert und mit dem UV-Einbettmittel befüllt. Innerhalb kürzester Zeit kann die unter UV-Einstrahlung ausgehärtete, transparente Probe entnommen werden. Zur Steigerung der Arbeitssicherheit kann optional eine Absaugung aus dem QATM Zubehör angeschlossen werden.
Das kompakte Laborgerät ist mit eigens entwickelten und langlebigen LED Boards ausgestattet, welche die Proben hocheffizient mit UV-Strahlung eines sehr eng tolerierten Wellenlängenbereichs (Emissionsmaximum bei lambda = 365 nm) bestrahlen und Standardproben innerhalb von 60 Sekunden aushärten lassen.
Die integrierte Belüftung garantiert geringe Polymerisationstemperaturen von ca. 70 – 90 °C. Eine robuste Bauweise mit pulverbeschichtetem Aluminiumgehäuse, sowie hochwertige Komponenten ermöglichen den Einsatz bei hohem Probenaufkommen. Der Deckel ist mit gedämpften Scharnieren ausgestattet, welche ein sanftes Schließen ermöglichen.

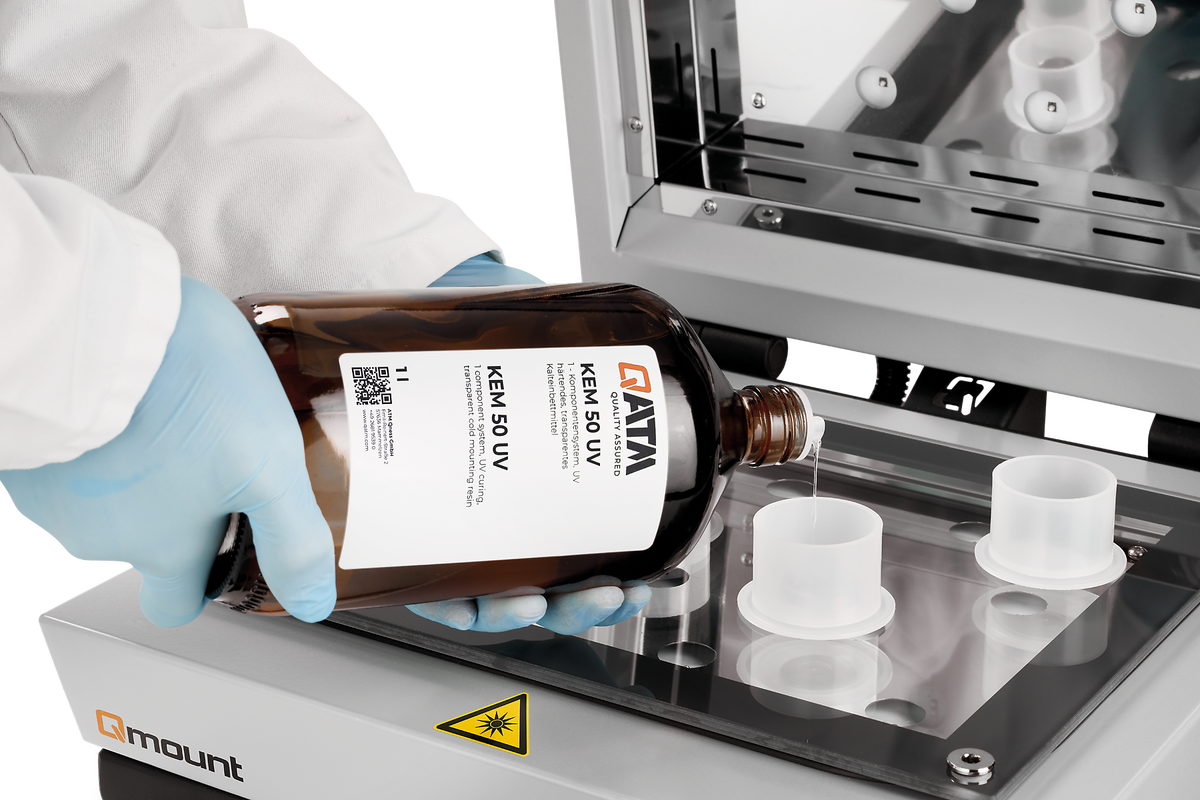

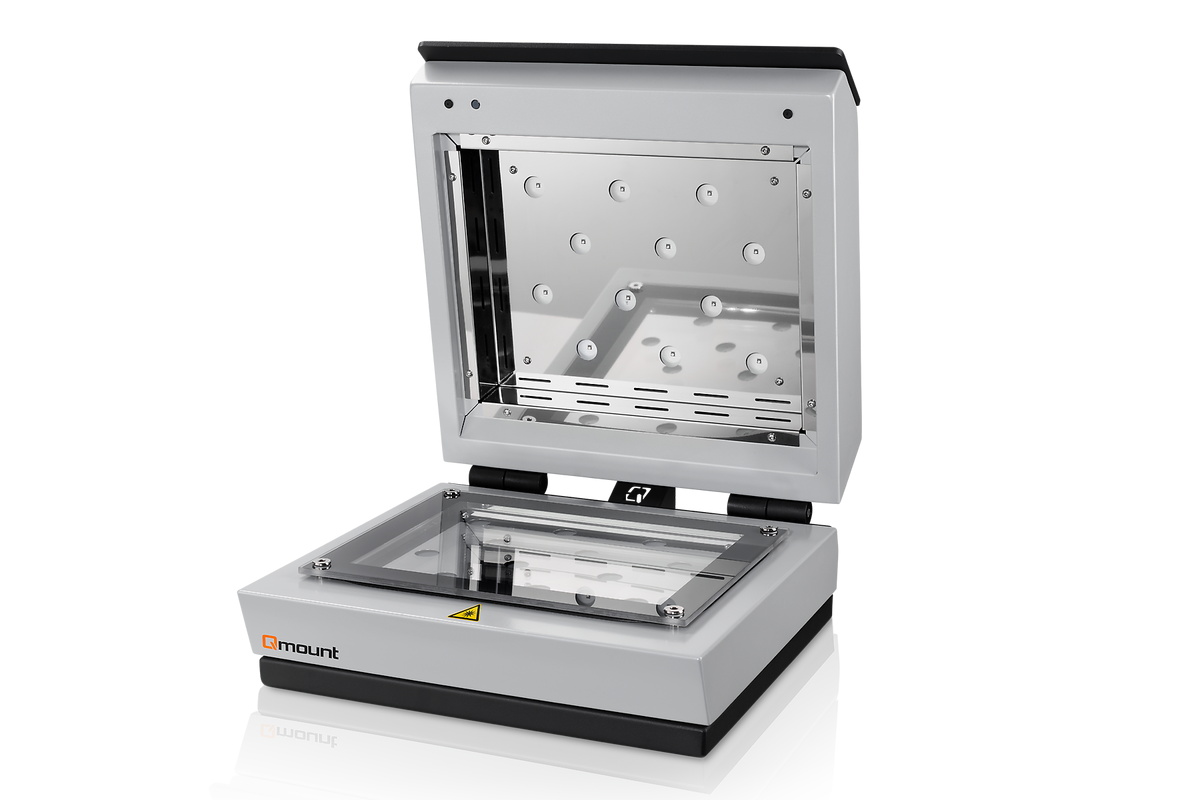

Im Gerät befindet sich eine kratzunempfindliche Glasplatte der Abmessungen 200 x 260 mm, welche die gleichzeitige Aushärtung von bis zu 12 Proben des Durchmessers 40 mm ermöglicht. Der Arbeitsbereich lässt sich aufgrund des schlichten Designs leicht reinigen.

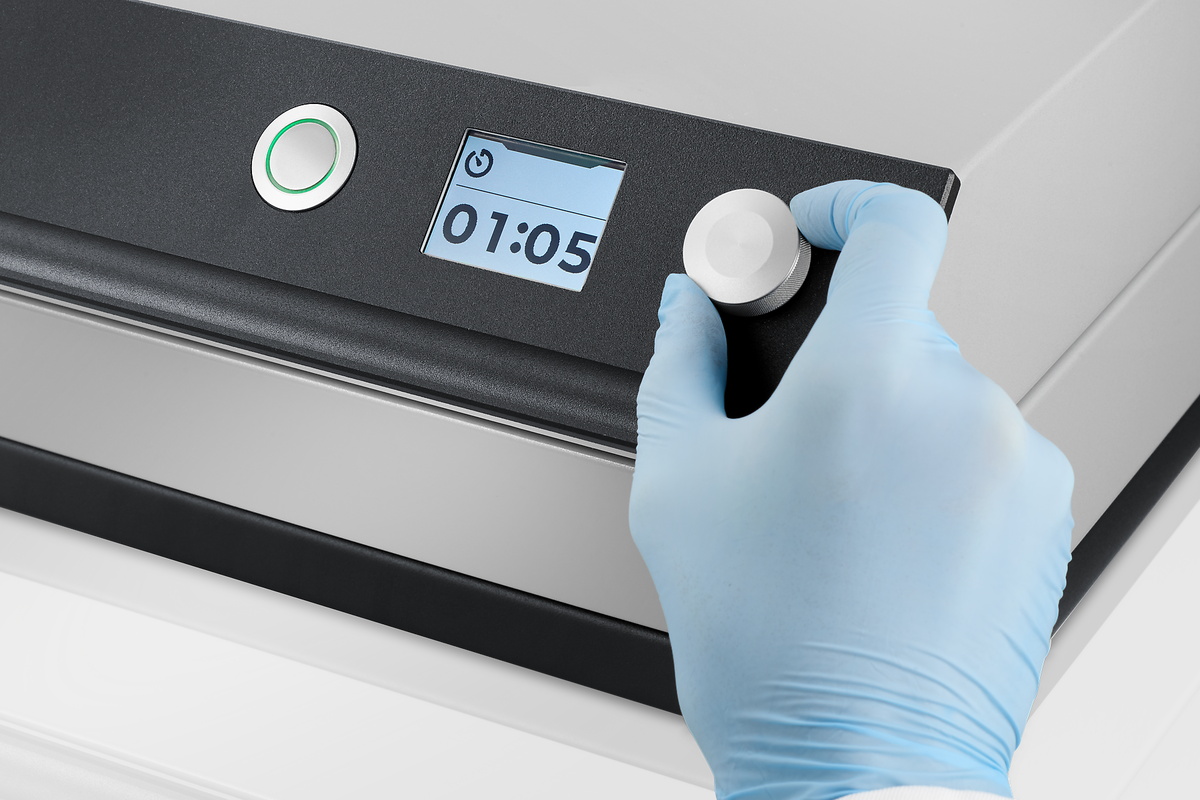

Die Prozessparameter werden übersichtlich auf einem Farbdisplay angezeigt und können stufenlos mittels Drehknopf eingestellt werden. Der Einbettvorgang wird mittels QATM Start-Stopp Button gestartet, pausiert oder beendet. Ein akustisches Signal informiert den Anwender zum Prozessende.

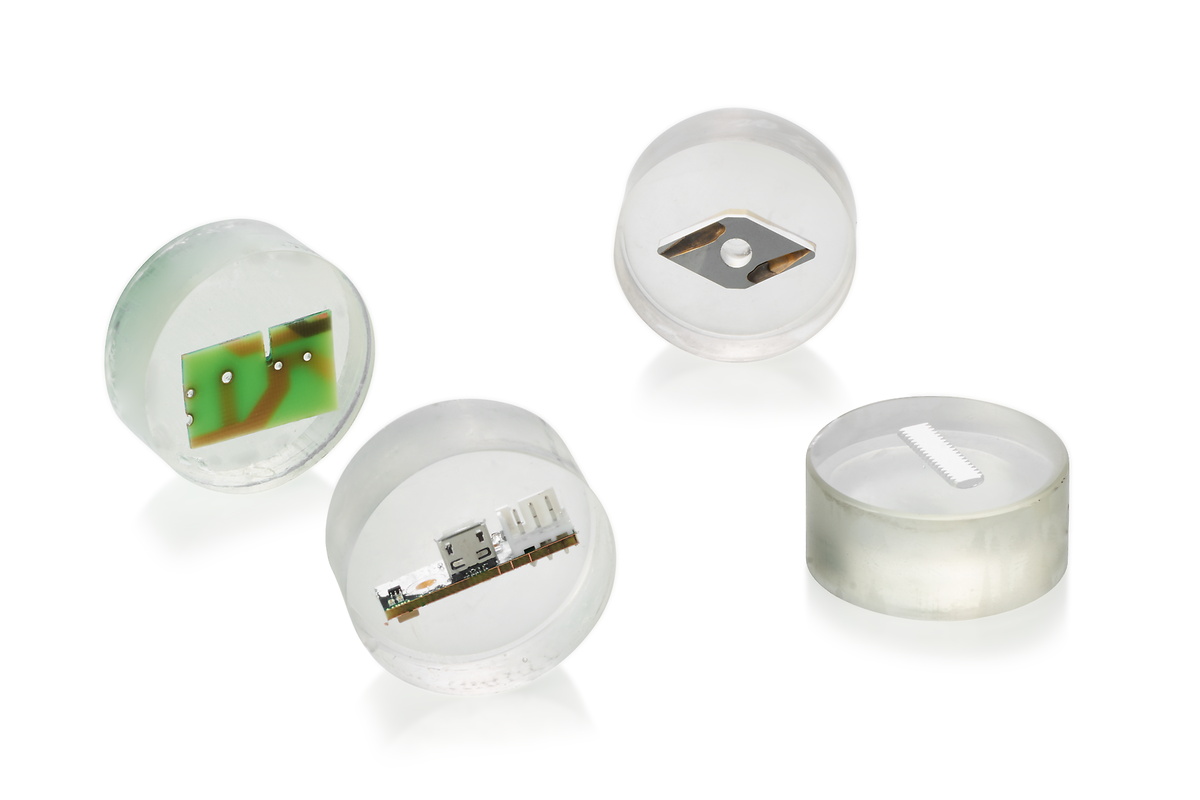

Durch die sehr kurzen Prozesszeiten eröffnet die Qmount die Möglichkeit, sehr schnell und kosteneffizient transparente, materialographische Standardeinbettungen unterschiedlichster Materialien herzustellen.

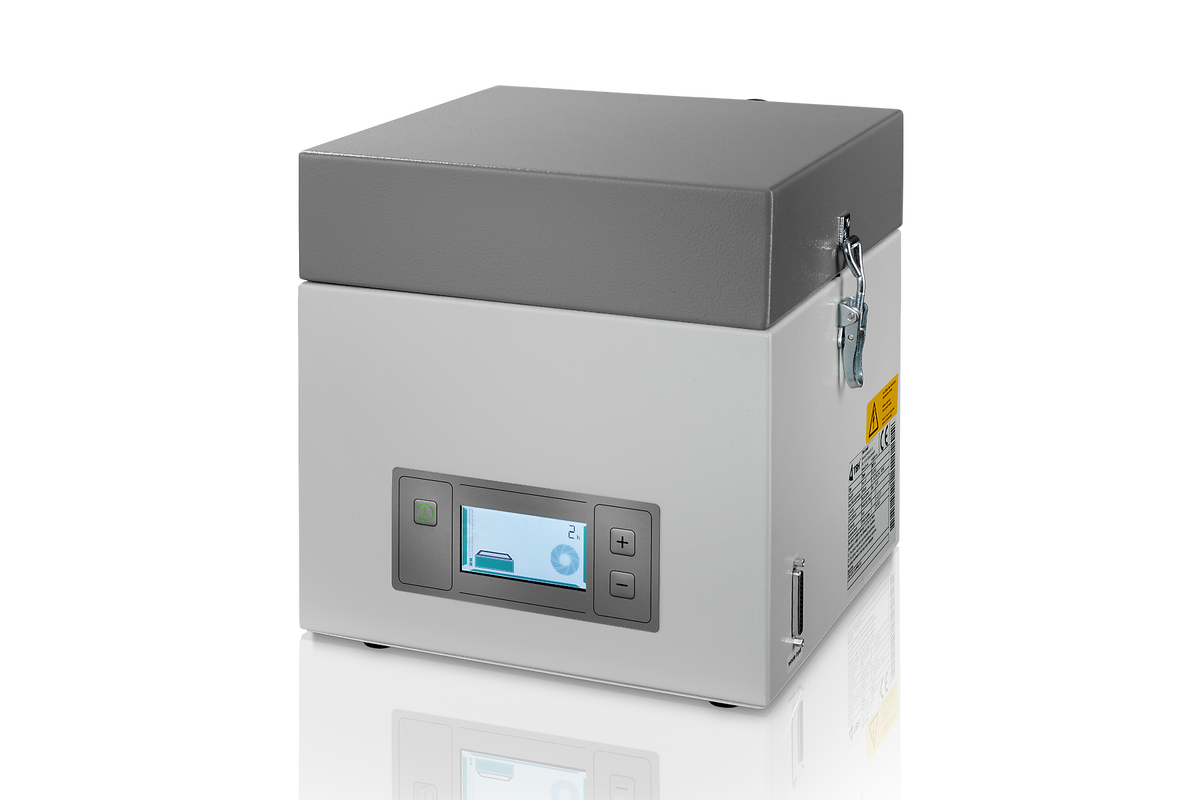

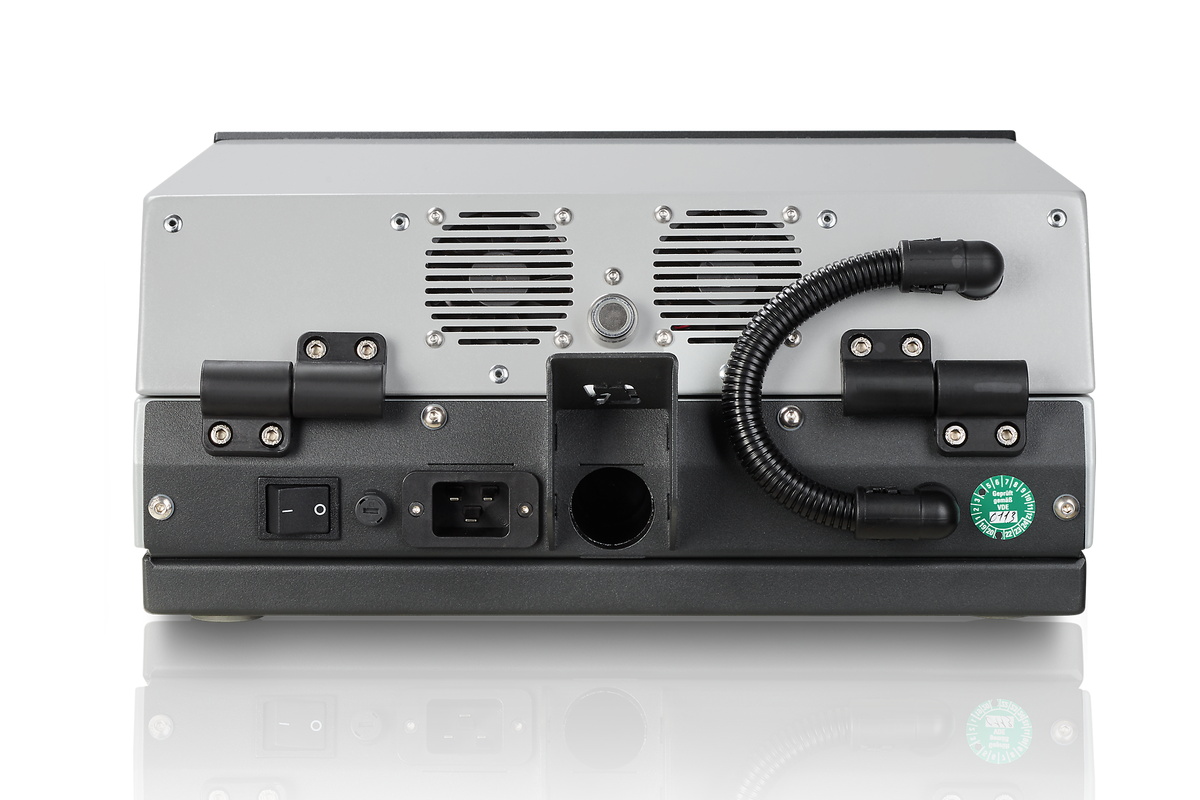

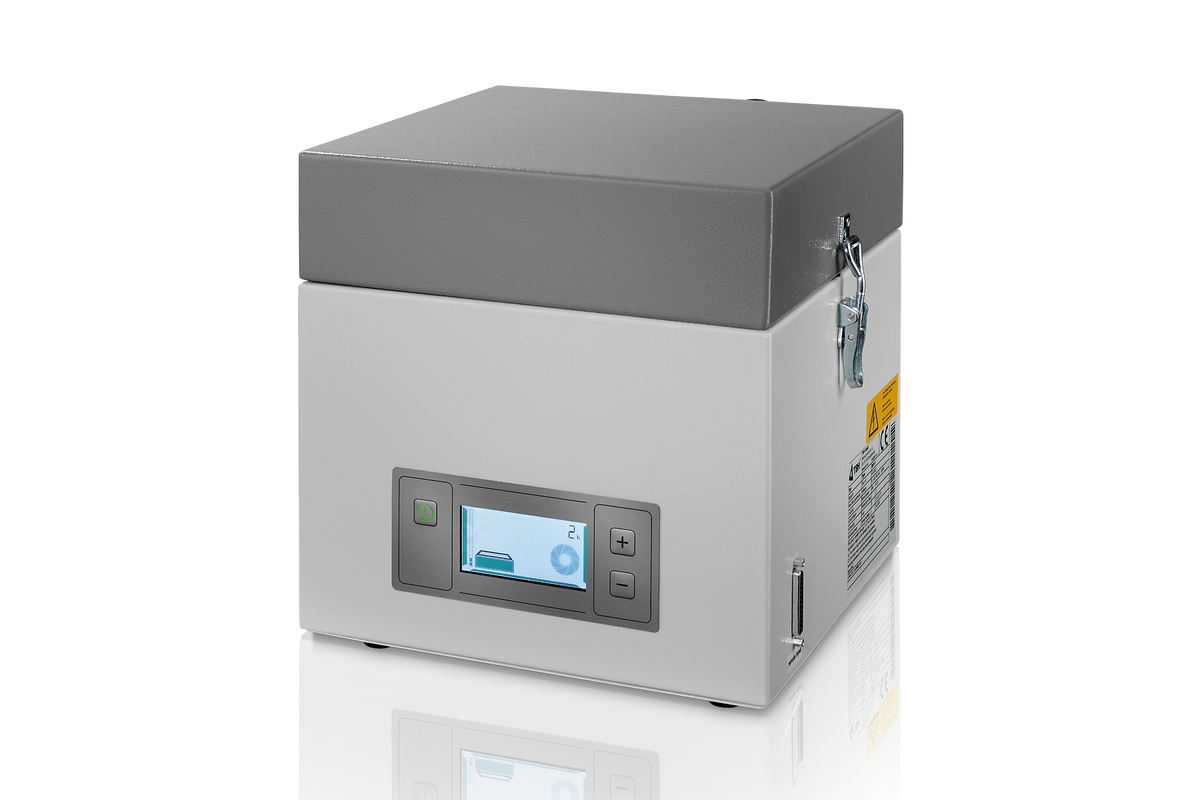

Standardmäßig ist das Gerät mit einem Anschluss für eine externe Absaugung zur Filterung der entstehenden Dämpfe und Gerüche und zur Steigerung der Arbeitssicherheit ausgestattet. Eine passende Absaugeinrichtung mit Aktivkohlefilter ist im QATM Zubehör erhältlich.
Um einen Leistungsverlust zu vermeiden, werden bei der Qmount spezielle LEDs verwendet. Diese haben ein sehr schmales Emissionsspektrum, dessen Maximum genau im Absorptionsmaximum des QPREP UV 50 Initiators liegt. Dadurch sind kürzere Aushärtezeiten bei gleichzeitig geringerer Lichtleistung möglich.
UV Initiatoren beziehen die notwendige Energie für ihre Initiationsreaktion aus absorbierter UV-Strahlung. Jedes Molekül besitzt ein sogenanntes Absorptionsspektrum, aus welchem sich Wellenlängenbereiche ablesen lassen, in denen der Initiator besonders viel Strahlung absorbieren kann. Außerhalb dieser Absorptionsmaxima geht der Großteil der emittierten Strahlung als Verlustleistung verloren. Gerade bei Standard UV-LEDs liegt ein signifikanter Teil der emittierten Strahlung außerhalb des vom Initiator absorbierten Wellenlängenbereichs, was zur Entstehung von Wärmestrahlung führt.

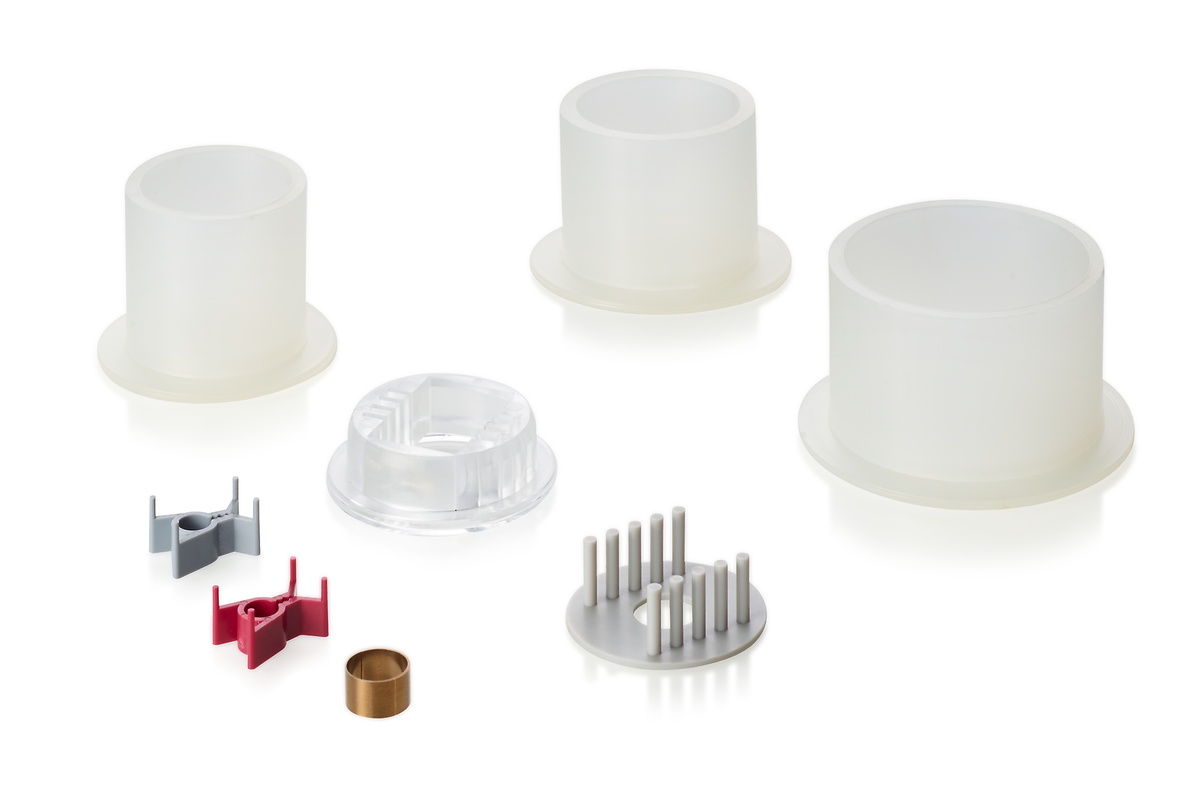

Für einen einwandfreien Einbettprozess bietet QATM das entsprechende Einbettmittel, UV-transparente Einbettformen in unterschiedlichen Durchmessern und Einbetthilfen an.
| Max. Probenaufstellfläche | 200 x 260 mm |
| Max. Probenhöhe | 40 mm |
| Wellenlänge | 365 nm |
| Einstellbare Aushärtezeit | 0 - 100 min |
| Polymerisationstemperatur (je nach Anwendung) | 70- 90 °C |
| Anschlussspannung | 100 - 240 V 50/60 Hz (1Ph/N/PE) |

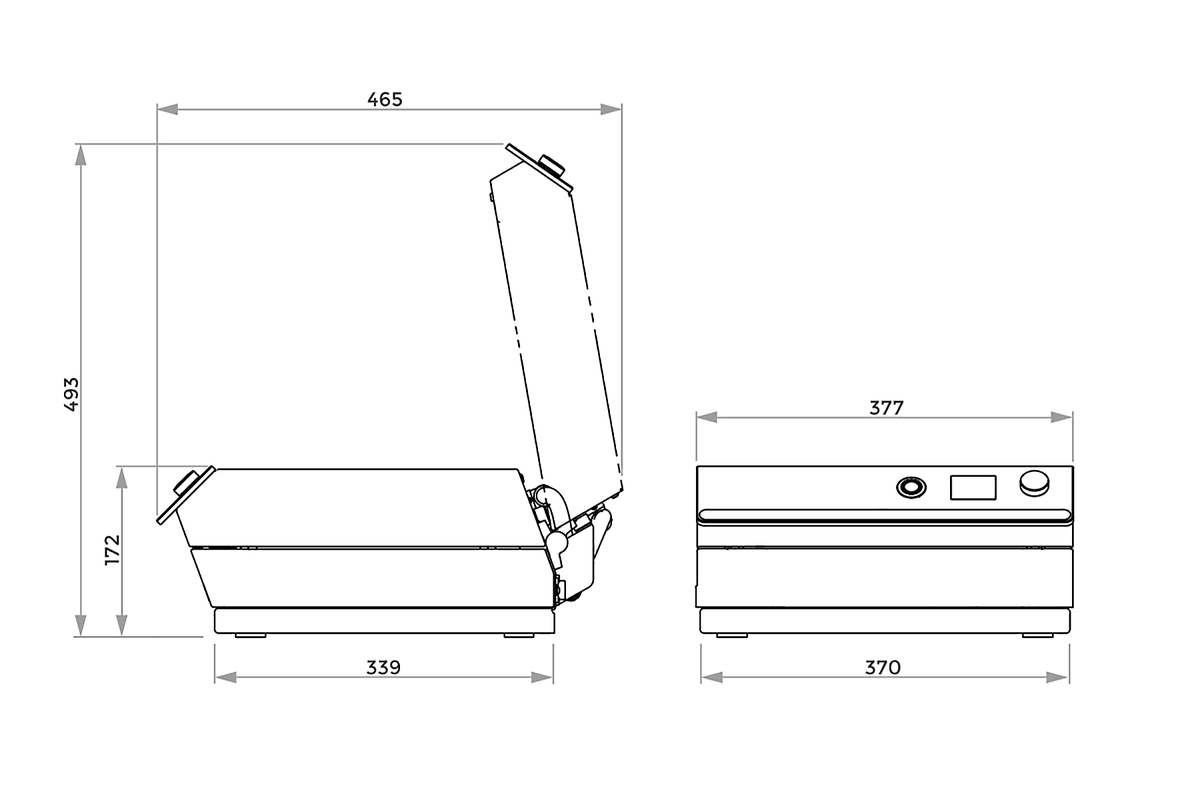

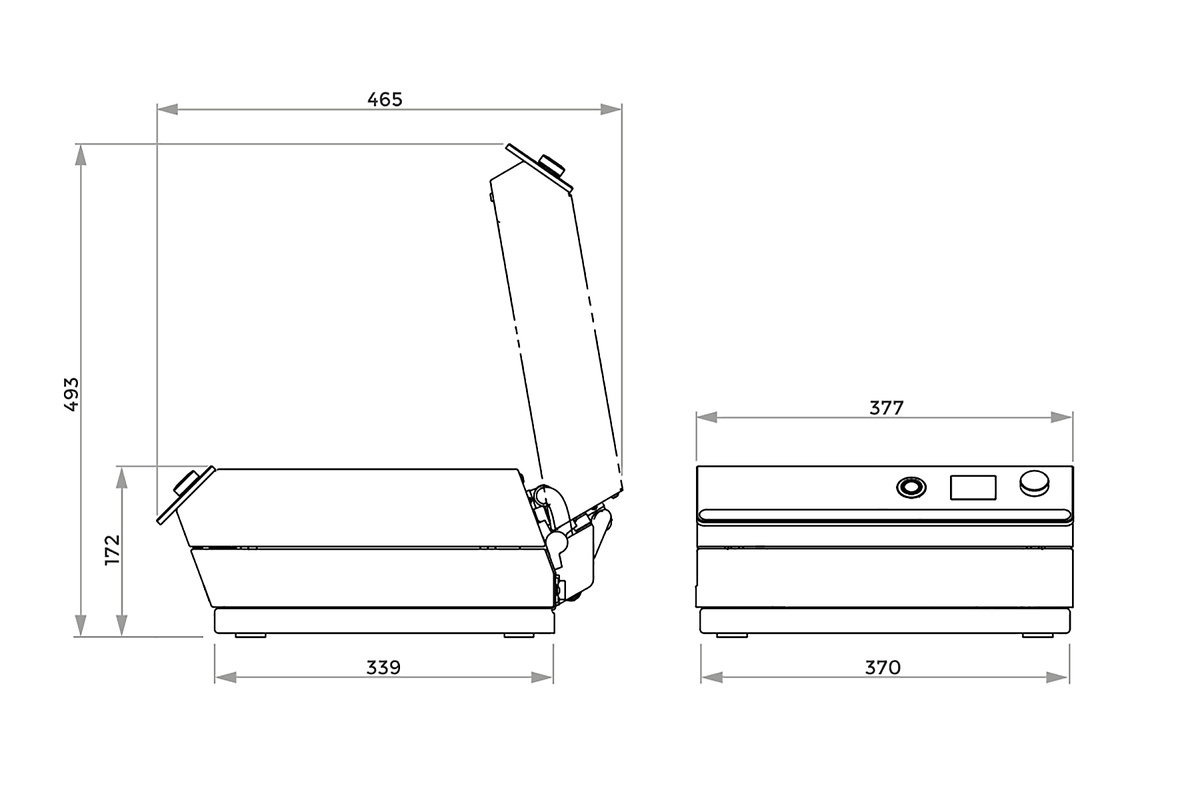

| Maße ca. BxHxT | 377 x 172 x 436 mm |
| Gewicht (je nach Ausstattung) | 14,5 kg |
Technische Änderungen und Irrtümer vorbehalten
